Seite 1/1
Position Description Article No. Quantity
1 Clamping nut M8 01-83-981-55 1
2 Swivel head 5/8" 02-40-440-55 1
3 Clutch with tension ring 3-00-000-018 1
4 Cable holder ø 20 mm 01-85-970-55 1
5 Base with legs 3-00-000-035 1
6 Cylinder head screw M5 x 36 mm 03-02-176-29 3
7 Foot tube complete 6-82730-1-55 3
8 Square nut M5 03-08-210-29 3
9 End cap 01-84-882-55 3
10 Clamping piece with pin R10 complete 6-86642-1-55 1
11 Knurled screw with logo M6 x 22 mm 01-82-838-55 1
12 Extension tube, plastic stop and threaded bolt 3-00-000-024 1
13 Rubber washer 03-21-161-55 2
14 Screw connection boom arm 3-00-000-019 1
15 Knurled screw with logo M6 x 12 mm 01-82-828-55 1
16 Knurled screw with logo M6 x 16 mm 01-82-834-55 1
17 Cable holder ø 15 mm 01-85-960-55 1
18 Swivel joint complete 6-27105-1-55 1
19 Boom arm sleeve 01-95-845-55 1
20 Tube combination 3-00-000-147 1
11 / 2022 · KÖNIG & MEYER GmbH & Co. KG · Kiesweg 2 · 97877 Wertheim/Main · Germany · e-Mail: contact@k-m.de · www.k-m.de

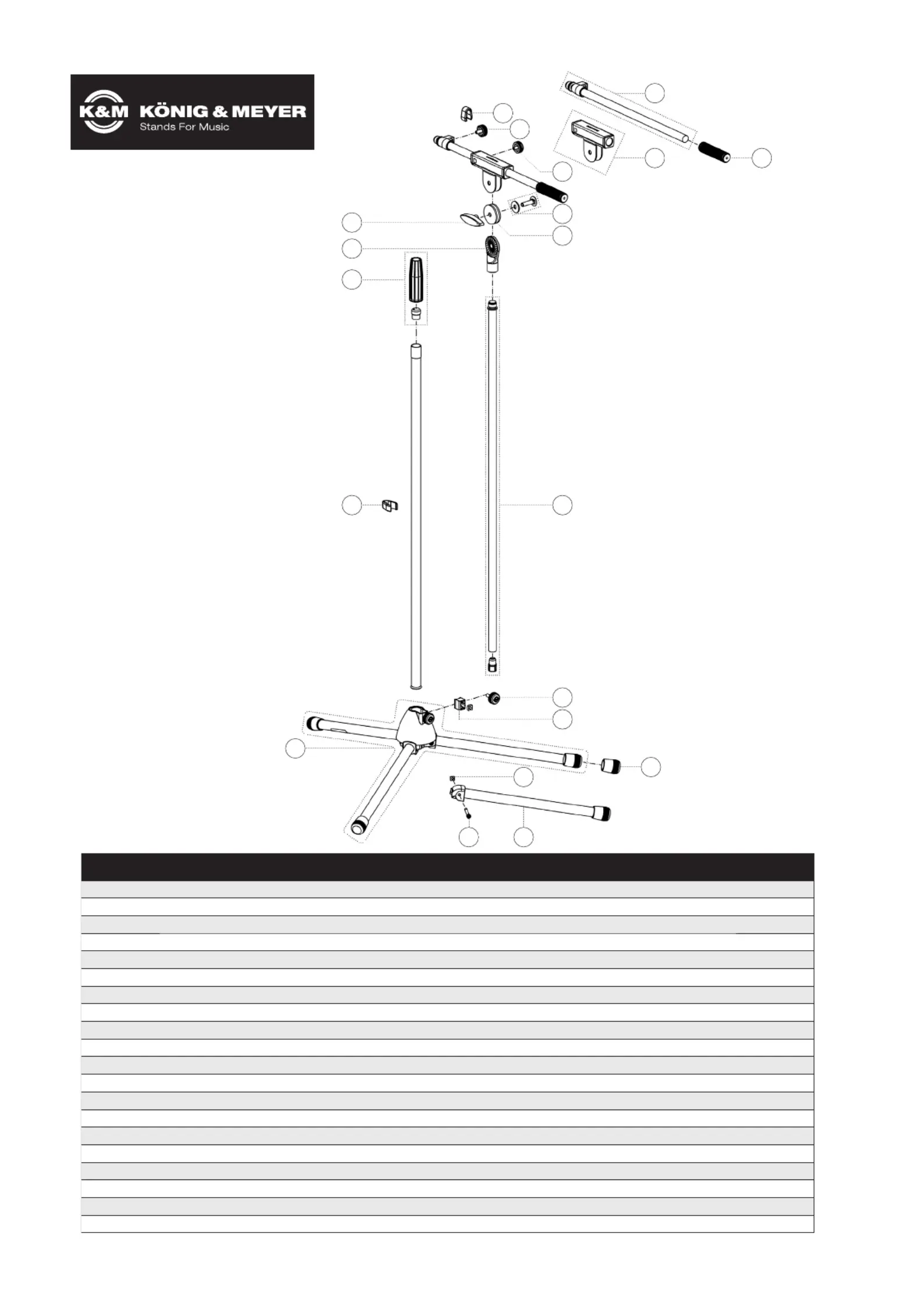

Spare parts list
21075 Micro-
21075-500-55 - black
*Rev07
8
9
13
14
18
17
16
20
19
12
11
10
1
2
3
4
5
6 7
15
