SICHERHEITSHINWEISE

a. Der Wagen dient ausschließlich zum Transport von bis zu 12 Orchesternotenpulten Art.-Nr. 11930.

a.Andere Lasten sind nicht zulässig; insbesondere Personentransporte sind untersagt.

b. Der beste Schutz des Wagens, der Notenpulte und der Umgebung ist das vorsichtige Fahren

b.mit dem 11935.

c. Der Wagen muss immer geführt werden. Freies Fahren ist nicht erlaubt und eine Risikoquelle.

d. Der Untergrund muss für den Einsatz von Rollen geeignet sein. Dazu zählt ein ebener, tragfähiger Boden.

e. Bei Hindernissen auf dem Boden (Leisten, Absätze, Kabel etc.) besondere Vorsicht walten lassen.

f. Wagen und insbesondere die Lenkrollen regelmäßig auf Sauberkeit und Funktion prüfen.

g. Lenkrollen stets mit den Füßen bedienen - bei Handbetätigung besteht Quetschgefahr.

h Nach dem Abstellen des Wagens sollten die beiden beweglichen Lenkrollen festgestellt werden.

i. Platzieren und sichern Sie die Notenpulte auf dem Wagen stets in der vorgesehenen Art und Weise.

BESTANDTEILE

- Teile vorsichtig der Verpackung entnehmen und auf

-dem Boden auslegen.

- Sichtprüfung vornehmen, ob alle Teile vorhanden und

-in Ordnung sind.

1Transportwagen mit 2 Feststellrollen und 2 Bockrollen

2Griffrohr

Zubehörbeutel:

3Gummiseil mit 2 Haken, ø8 x 400 mm

44x Inbusschraube M6 x 16 mm

5Inbusschlüssel SW4

MONTAGE

6Griffrohr 2in die Bohrungen am Rahmen des

6Transportwagens 1eintauchen lassen

7Inbusschrauben 4seitlich am Rahmen ansetzen und

7damit beide Enden des Griffrohres fest mit dem

7Transportwagen verschrauben (4x).

7Dazu den Inbusschlüssel 5benutzen.

BELADEN des WAGENS

mit den dafür vorgesehenen

Orchesternotenpulten 11930 (=ONP)

8Klappen Sie die Platten des Notenpultes senkrecht

8nach unten und fahren Sie das Auszugrohr so weit

8wie möglich ein. Gründe:

8- Dies ermöglicht minimale Abstände zwischen

8-den ONP (70 mm) und führt zur maximalen Aus-

8-nutzung der Transportkapazitäten von bis zu 12 ONP.

8- Ein tiefer Schwerpunkt der Ladung verbessert die

8-Fahreigenschaften.

19Dreifuß des ONP auf dem Wagen abstellen

10Heben Sie den Einzelfuß der in Richtung des Griff-

10rohres 2zeigt, etwas an...

11...und verdrehen den Dreifuß so weit, bis der er-

11hobene Fuß in der mittleren Schiene platziert werden

11kann. Die beiden anderen Füße tauchen dabei auto-

11matisch unter die seitlichen Führungsschienen.

12Schieben Sie nun das Stativ in Richtung Griffrohr bis

12zum Anschlag.

13Zur Kontrolle: ein kleines Stück des Fußes ragt aus

13dem Rahmen hervor.

14Verfahren Sie mit den weiteren ONP genauso wie in

14den Punkten 8-12 beschrieben.

15ALTERNATIV können Sie die Dreifüße auch ganz

15vorne in die Schiene setzen und dann Richtung

15Griffrohr schieben.

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie

über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den

späteren Gebrauch aufzubewahren.

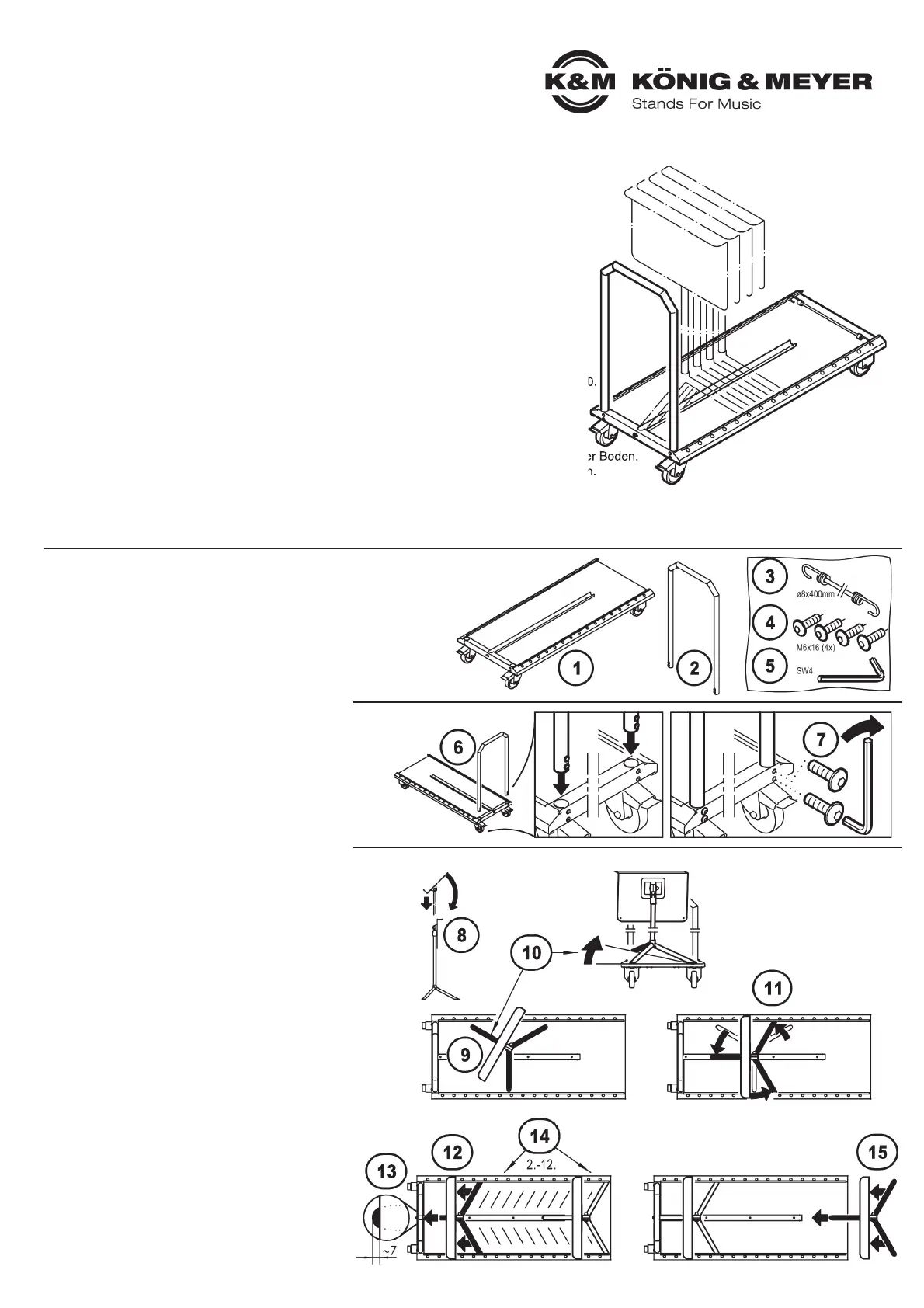

AUFSTELLANLEITUNG

BESTANDTEILE

MONTAGE

BELADEN des WAGENS

11935 Wagen für

Orchesternotenpulte »Overture«

- Perfekt für bis zu 12 Notenpulte 11930

- Sicher, robust, platzsparend und schnell

- Einfach in der Montage und Handhabung

- Mit hochwertigen, große Rollen

- Ein Gummiseil sichert die Notenpulte

- Breite 510 x Tiefe 1180 x Höhe 170 (930) mm, 18 kg

Produktspezifikationen
