21430 Overhead Mikrofonstativ

- Fahrbares Mikrofonstativ aus Stahl für Studio und Bühne

- Hohe Standsicherheit, da 10 kg Gußsockel für niedrigen Schwerpunkt sorgt

- Große Reichweite sowie äußerst flexible Einsatzmöglichkeiten:

- + Stativ bis zu 2,2 m stufenlos ausziehbar

- + Schwenkarm in Neigung und Reichweite (bis zu 2 m) teleskopierbar ; mit 3 kg Gegengewicht

- + zusätzlicher Mini-Schwenkarm, der unabhängig von der Stellung des Schwenkarmes stufenlos geneigt werden kann

SICHERHEITSHINWEISE

- Traglast: Mikrofone

- Stativ stets auf Funktionsfähigkeit prüfen; beschädigte

- Stative dürfen nicht weiter eingesetzt werden.

- Der Untergrund muß tragfähig und eben sein.

- Verschraubungen sind fest, aber nicht überfest anzuziehen.

- Insbesondere das Grundrohr muß bis zum Anschlag in den

- Gußsockel eingedreht sein (siehe Abb. 3.a)

- ACHTUNG! Der Gußsockel (Abb. B) ist sehr schwer und stellt

- bei unsachgemäßer Handhabung eine Gefährdung dar.

- BEACHTE: bei der Montage nicht fallen lassen und darauf

-BEACHTE: achten die Gliedmaße nicht einzuquetschen.

-BEACHTE: Wir empfehlen Schutzhandschuhe zu tragen.

TRANSPORTBETRIEB

- Das Stativ ist gegen unerwünschtes Wegrollen zu

- sichern; dazu Radfeststeller an den Lenkrollen

- betätigen.

- Das Stativ stets mit der Hand führen - nicht

- loslassen.

- Darauf achten, dass beim Fahren -v.a. durch die

- große Reichweite des Armes- keine Personen oder

- Sachen beschädigt werden.

- Bei "lockerer" Verbindung des Mikrofons mit dem

- Stativ, vor dem Fahren das Mikrofon abnehmen.

Große Abmessungen bei kleiner Standfläche mindern für

gewöhnlich die STANDSICHERHEIT.

Das muss nicht sein, dank:

- 10 kg-Gußsockel der für tiefen Schwerpunkt sorgt.

- Schwenkarm der mittels 3 kg-Gegengewicht die

- Last des Mikros hervorragend ausbalancieren kann.

- Sicherungsring am Auszugrohr des Stativs.

UND NICHT ZU VERGESSEN

- der Schwenkarm sollte immer über einer Fußrolle

- ausgerichtet sein.

- Fußrollen sollen nach aussen zeigen.

AUFBAUANLEITUNG

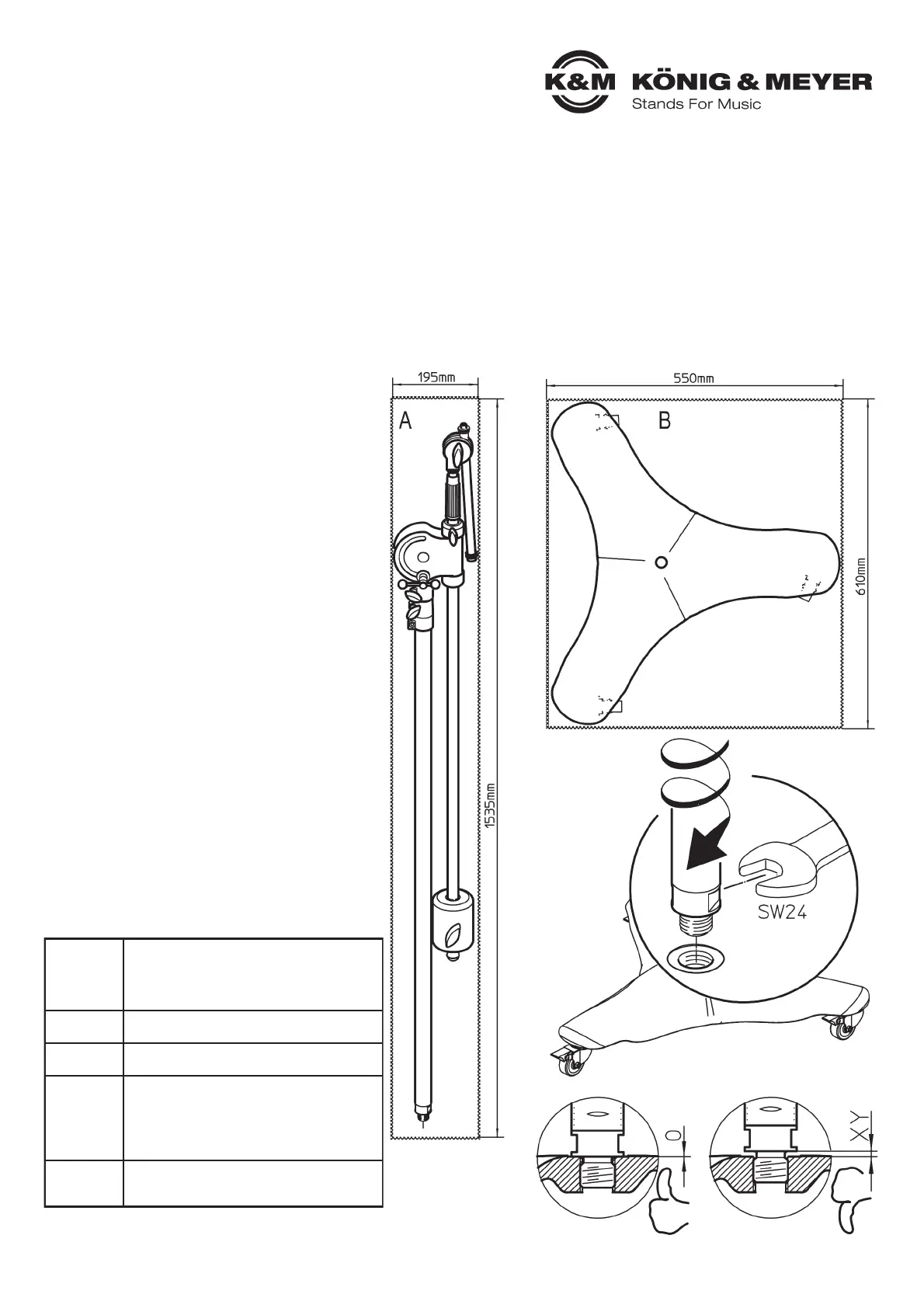

1 Das 21430 Overhead-Mikrofonstativ besteht aus 2 Packstücken (A: Stativ,

B: Gußsockel). Bitte auf Vollständigkeit prüfen.

TECHNISCHE DATEN / SPEZIFIKATIONEN

Vielen Dank, dass Sie sich für dieses Produkt entschieden

haben. Diese Anleitung informiert Sie über alle wichtigen

Schritte bei Aufbau und Handhabung. Wir empfehlen, sie

auch für den späteren Gebrauch aufzubewahren.

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

21430-500-55 Rev.14 03-80-172-00 3/21

Abmessungen

- Sockel: ø 660 mm

- Höhe: 1340 - 2210 mm (Schwenkarm waagerecht)

- Höhe max.: 4150 mm (Schwenkarm senkrecht)

- Schwenkarm: 2000 mm - 5/8"-Gewinde

- Mini-Schwenkarm: 245 mm - 3/8" u. 5/8"-Gewinde

Packmaß,

Nettogewicht

Stativ: 130 x 100 x 1460 mm - 7 kg

Sockel: ø 660 x 115 mm - 10 kg

Karton,

Bruttogewicht

Stativ: 195 x 120 x 1535 mm - 7,5 kg

Sockel: 610 x 550 x 130 mm - 10,5 kg

Material

- Sockel: Gußeisen

- Rohre, Gelenke, Gegengewicht: Stahl

- Spannschellen, Kappen: Polyamid (PA)

- Führungsbuchsen: Polypropylen (PP)

- Verbindungselemente: Stahl vernickelt/verzinkt

- Kontermuttern: Alu, eloxiert

Zubehör

(optional)

- Mikrofonklammern 85035, 85050, 85055, 85060

- Popkiller 23956, 23966

- Mikrofonschienen 23550, 23560

2 Gußsockel auf den

2 Rollen abstellen;

2 Bremsen einrasten

2 (siehe Abb. 13).

3 Gewindebolzen

3 M20 des Grund-

3 rohres bis zum

3Anschlag in die

3 Buchse des

3 Gusssockels

3 eindrehen. Dazu

3 Gabelschlüssel

3 SW24 (nicht im

3 Lieferumfang

3 enthalten)

3 benutzen.

3.a Zwischen Rohr und Gußsockel darf sich kein

3.a Spalt (XY) befinden. Verschraubung deshalb

3.a regelmäßig prüfen und ggf. nachziehen.
