Lies die bedienungsanleitung für Konig & Meyer 23765 (4 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 25 Personen als hilfreich bewertet und erhielt im Schnitt 4.6 Sterne aus 13 Bewertungen. Hast du eine Frage zu Konig & Meyer 23765 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

- Traglast: Mikrofone

- Das Hantieren mit einer Mikrofonangel bedeutet eine nicht unerhebliche

- Gefährdung für:

- a. Bediener, b. Personen und c. Gegenstände in Reichweite (Aufbauten,

- Lampen etc.). Entsprechend vorsichtige Handhabung ist unbedingt erforderlich.

- Wir warnen insbesondere vor den Gefahren durch Blitzschläge und Stromkabel.

- Auch eine nicht unmittelbar benutzte Mikrofonangel kann sich als

- Gefahrenquelle erweisen, z.B. als Stolperfalle, wenn sie unsachgemäß

- abgelegt wurde. Nach Gebrauch sollte die Rohrkombination unverzüglich

- eingefahren und sicher aufbewahrt werden.

- Um unbeabsichtigtes Aus- bzw. Einfahren der Rohre zu verhindern, wird stets

- nur ein Klemmelement geöffnet und das entsprechende Rohr bedient.

- Bei Gebrauch, Transport und Lagerung müssen sämtliche Klemmelemente

- geschlossen sein.

- Bei Verwendung eines innen verlaufenden Kabels darauf achten, dass dieses

- an den Kabelöffnungen nicht beschädigt wird. Im Lieferumfang ist keine

- Verkabelung enthalten. Da nur ein Teil der Nutzer mit Kabel arbeitet ist die

- Gummikappe nicht durchgelocht; bei Bedarf die dünne Wandung (ø 12 mm)

- ausschneiden. ACHTUNG vor Schnittverletzungen schützen.

- Der Bediener muss in der Lage sein mit der Mikrofonangel verantwortlich

- umgehen zu können.

- Das Mikrofon stets erst nach dem Ausfahren anbringen - und vor dem

- Einfahren wieder abnehmen.

- Die Aluminiumrohre zeichnen sich u.a. aus durch Festigkeit und Steifheit.

- Dennoch kann Mißbrauch und Gewalt zu Schäden an den Rohren führen.

- Beschädigte Rohre dürfen auf keinen Fall benutzt werden, weil:

- a. eventuelle scharfe Kanten zu schmerzhaften Verletzungen bei Bedienern

- oder Dritten führen können,

- b. die einwandfreie Funktion nicht mehr gewährleistet werden kann.

- Zur Reinigung ein leicht feuchtes Tuch und ein nicht scheuerndes Mittel benutzen.

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung

informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir

empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

23755-300-55 / 23755-500-55 / 23765-300-55 / 23765-500-55 Rev.1a 3/21

23755/65 Mikrofonangel

- Zur manuellen Positionierung von Mikrofonen über Entfernungen

- bis zu 1,5 m bzw. 3,2 m

- Einfach und intuitiv zu bedienen, optisch ansprechend und sehr

- praktisch

- Ein Mikrofonkabel (max. ø 6 mm) kann im Inneren der Rohre

- platziert werden

- Ideal für den mobilen Einsatz: leicht und klein zusammenlegbar

- inklusive Tragetasche

- Hervorragende Handhabung und Bedienung durch effektive

- Klemmelemente:

- Die Haltekraft der einzelnen Klemmhebel ist individuell justierbar;

- geräuscharmes Aus-/ Einfahren der Rohre; kein Klappern

- Länge stufenlos einstellbar:

-Art. 23755: 640 - 1530 mm, Art. 23765: 1070 - 3230 mm

- Gewindeanschluss: 3/8" bzw. 5/8" inklusive Rändelscheibe

SICHERHEITS- und HANDHABUNGSHINWEISE

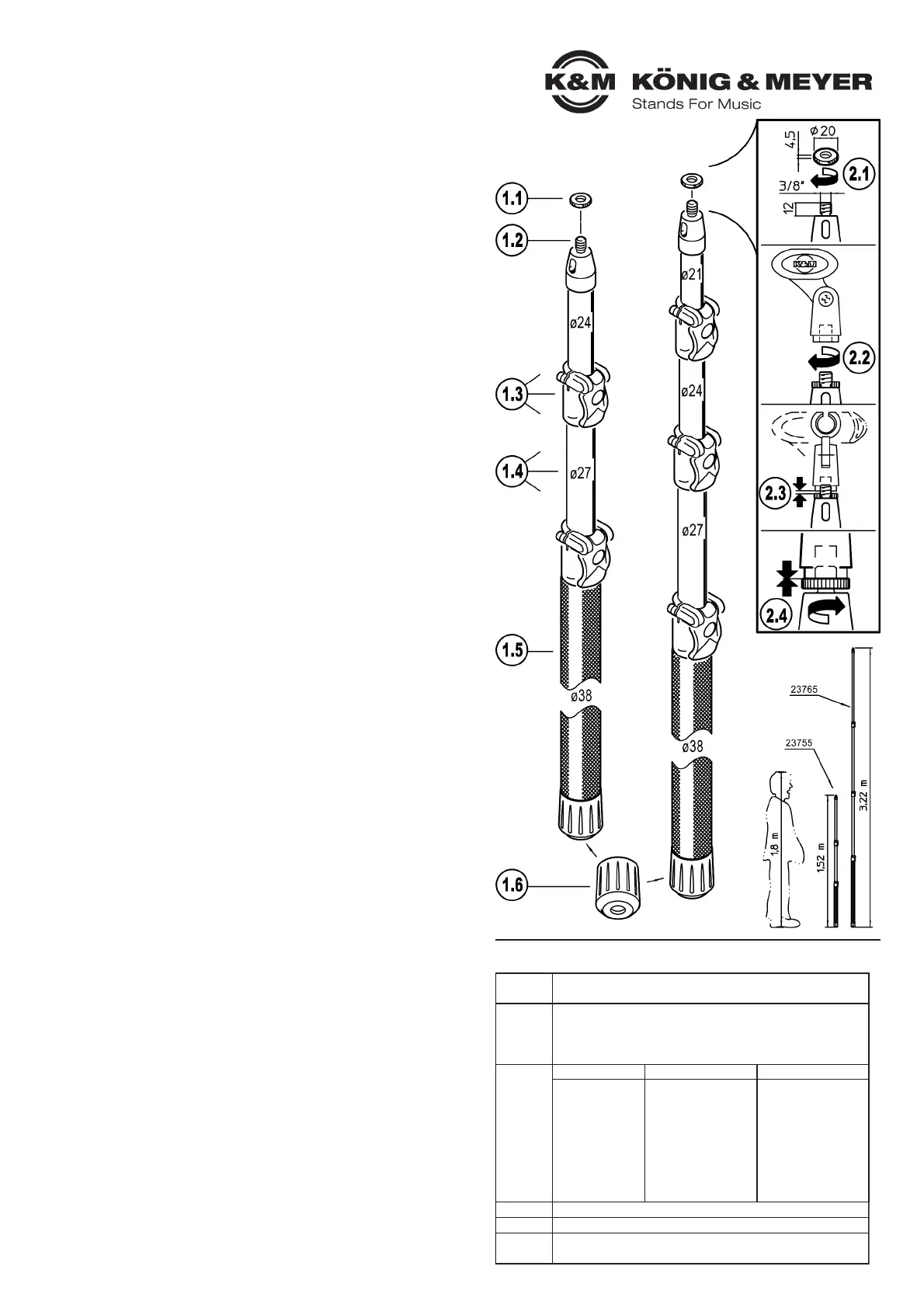

1. BESTANDTEILE

- Die Mikrofonangel ist komplett vormontiert und sofort einsatzbereit.

- Bitte Sichtprüfung durchführen, ob - soweit erkennbar - alle Bestandteile

- vorhanden und in Ordnung sind:

-1.1 Rändelscheibe, 1.2 Gewinde, 1.3 Spannschellen, 1.4 Rohre,

-1.5 Schaumgummigriff, 1.6 Endkappe

2. MIKROFONIERUNG

HINWEIS: Beim Aufbau der Mikrofonangel ist das Anbringen des Mikrofons

HINWEIS: der letzte Arbeitsgang - beim Abbau der erste.

2.1 Rändelscheibe 1.1 bis zum Anschlag auf das Mikrofonbefestigungs-

2.1 gewinde 1.2 drehen.

2.2 Mikrofonklammer (siehe Kapitel ZUBEHÖR) auf das Gewinde schrauben.

2.3 Mikrofonklammer ausrichten und ggf. etwas Luft zur Rändelscheibe lassen.

2.4 Rändelscheibe 1.1 hochdrehen und so mit der Mikrofonklammer

2.4 verspannen (verhindert ungewolltes Verdrehen des Mikrofons).

BEDIENUNGSANLEITUNG

TECHNISCHE DATEN

Varianten Mikrofonangel 1,5 m: 23755-300-55 - 3/8" / 23755-500-55 - 5/8"

Mikrofonangel 3,2 m: 23765-300-55 - 3/8" / 23765-500-55 - 5/8"

Material

- Teleskoprohre, Mikrofonhülse mit Gewinde: Aluminium

- Rändelscheibe: Stahl

- Klemmelemente: PA-6

- Grundrohrkappe: TPE

TraglastMikrofone, max. 1 kg

Taschemit Reißverschluß, Umhängeschlaufe, PE-Folie, Leinenoptik

Zubehör

(optional)

Mikrofonklammern 85035, 85050, 85055, 85060, 85070

Popkiller 23956 (ø 130 mm), 23966 (ø 200 mm)

Maße

Art. 27355 - 1,5 mArt. 27365 - 3,2 m

Reichweite:635 - 1520 mm1000 - 3220 mm

Griff:ø 38 x 415 mmø 38 x 785 mm

Rohre:ø 30 - 27 - 24 mmø 30 - 27 - 24 - 21

Mikroanschluss:3/8" bzw. 5/8"3/8" bzw. 5/8"

Kabel, innen:max. ø 6 mm (1/4")max. ø 6 mm (1/4")

Packmaß:45 x 42 x 635 mm45 x 42 x 1070 mm

Gewicht:0,5 kg0,9 kg

Karton:680 x 65 x 65 mm1045 x 65 x 65 mm

Art. 23755

635-1520 mm

Art. 23765

1000-3220 mm
