GHJ

Latch with

rectangular

faceplate

Pestillo con la placa

frontal rectangular

Latch with

drive-in collar

Pestillo con el

aro de empuje

If drilling a new door, use the

supplied template and the complete

door drilling instructions available

at kwikset.com/doorprep

Si va a perforar una puerta nueva,

utilice la plantilla suministrada y

las instrucciones completas para

la perforación de la puerta estan

disponibles en kwikset.com/doorprep

Make sure “UP”

is on top.

Asegúrese de que

“UP” este en la

parte superior.

Make sure “UP”

is on top.

Asegúrese de que

“UP” este en la

parte superior.

Position adapter on side of latch that will

be visible from interior side of door.

Ubique el adaptador del lado del pestillo que

estará visible del lado interior de la puerta.

interior

interior

interior

interior

interior

interior

interior

interior

Position adapter on side of latch that will

be visible from interior side of door.

Ubique el adaptador del lado del pestillo que

estará visible del lado interior de la puerta.

Install latch.

Instale el pestillo.

Install latch.

Instale el pestillo.

Make sure adapter

is visible in hole.

Asegúrese de que

el adaptador es

visible en el oriicio.

Make sure adapter

is visible in hole.

Asegúrese de que

el adaptador es

visible en el oriicio.

IMPORTANT: Hole is

not drilled all the way

through the door*.

IMPORTANTE: El oriicio no

se perfora en su totalidad

a través de la puerta*.

*If hole is drilled all the way through door, call

Kwikset to order 664 conversion kit.

*Si el oriicio se perfora en su totalidad a través de la puerta,

llame a Kwikset para pedir un kit de conversión 664.

Parts in the box

Piezas en la caja

Required tools

Herramientas necesarias

Latch

Pestillo

Strike

Placa

Screws

Tornillos

Adapter

Adaptador

Interior assembly

Ensamble interior

or

o

23/8" (60 mm)

or • o

23/4" (70 mm)

13/8"–13/4"*

35 mm–44 mm*

15/8"

41 mm

64020 / 01

663

ABC

DEF

23/8" (60 mm)

23/4" (70 mm)

Backset • Distancia al centro

Centerline

13/8" (35 mm)

13/4" (44 mm)

Edge of the door

Borde de la puerta

Fold

Doble

Linea central

Drilling Template

Plantilla de perforación

Instructions continue on reverse

Las instrucciones continúan en el reverso de la hoja

Template is only needed if a new hole must be drilled in the door.

La plantilla solo se necesita en caso de que deba

perforarse un nuevo oriicio en la puerta.

1"

25 mm

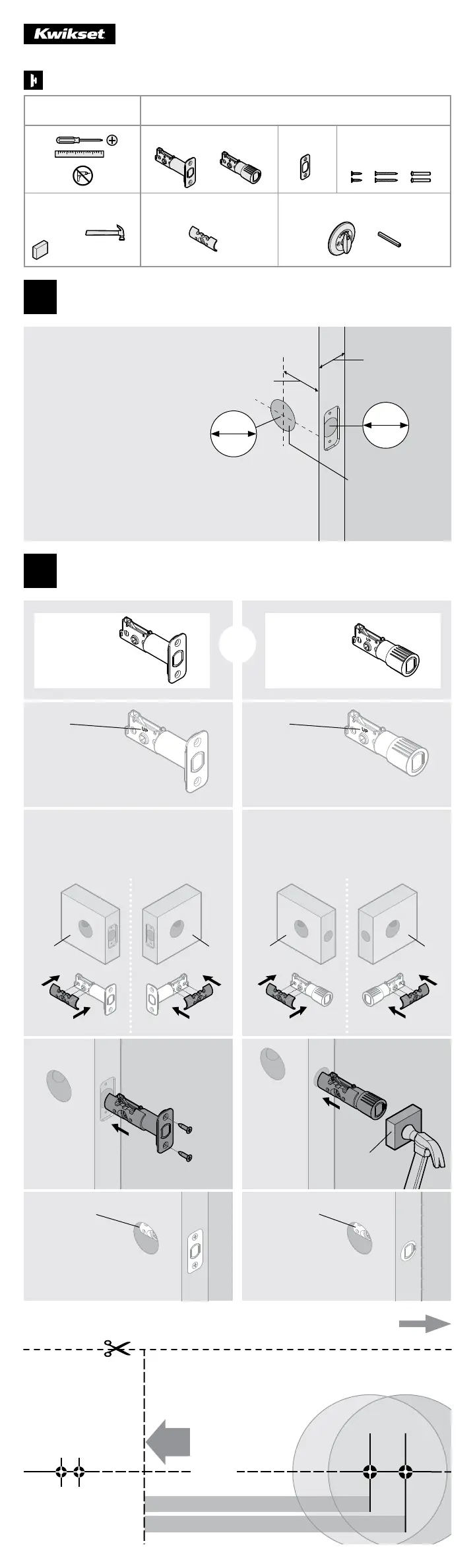

Installation Guide

Guía de instalación

18003275625 • www.kwikset.com

Face of the door

Frente de la puerta

Additional tools (if needed)

Herramientas adicionales

(si es necesario)

wood block

bloque de madera

wood block

bloque de madera

A

A

G

D (2x)

GGG

B

B

or

o

Prepare door and check dimensions

Prepare la puerta y revise las dimensiones

1

Install latch

Instale el pestillo

2
