Additional tools (if needed)

Herramientas adicionales

(si es necesario)

wood block

bloque de madera

If drilling a new door, use the

supplied template and the complete

door drilling instructions available

at kwikset.com/doorprep

Si va a perforar una puerta nueva,

utilice la plantilla suministrada y

las instrucciones completas para

la perforación de la puerta estan

disponibles en kwikset.com/doorprep

Parts in the box

Piezas en la caja

Required tools

Herramientas necesarias

Latch

Pestillo

Strike

Placa

Screws

Tornillos

Keys

Llaves

Deadbolt

Cerrojo

SmartKey® tool

(SmartKey locks only)

Herramienta SmartKey

(las cerraduras de

SmartKey solamente)

23/8" (60 mm)

or • o

23/4" (70 mm)

13/8"–21/4"*

35 mm–57 mm*

21/8"

54 mm

64032 / 01

980

AQ

A / Q

A / Q

BD

E

G

H

JKLMN

Hold the latch in front of the

door hole, with the latch face

lush against the door edge.

Sostenga el pestillo en frente del oriicio

de la puerta, con la cara del pestillo

al ras con el borde de la puerta.

If the D-shaped hole is centered

in the door hole, no adjustment

is required. Proceed to step 4.

If the D-shaped hole is NOT

centered, adjust latch. See “Latch

Adjustment” (step 3C).

Si el oriicio en forma de “D” está

centrado con el oriicio de la puerta, no

se requiere ajustarlo. Vaya al paso 4.

Si el oriicio en forma de “D” NO está

centrado, ajuste el pestillo. Consulte

“Ajuste del pestillo” (el paso 3C).

Latch Adjustment (only if needed)

Ajuste del pestillo (si es necesario)

180°

23/8" (60 mm)

23/4" (70 mm)

Backset • Distancia al centro

Centerline

13/8" (35 mm)

13/4" (44 mm)

21/4" (57 mm)

Edge of the door

Borde de la puerta

Fold

Doble

Linea central

Drilling Template

Plantilla de perforación

Instructions continue on reverse

Las instrucciones continúan en el reverso de la hoja

A

B

C

*Call Kwikset to order

a service kit for 21/4"

(57 mm) thick doors.

*Llame a Kwikset para

pedir un kit de servicio

para puertas gruesas

con un espesor de

entre 57 mm (21/4").

Template is only needed if a new hole must be drilled in the door.

La plantilla solo se necesita en caso de que deba

perforarse un nuevo oriicio en la puerta.

not centered

no centrado

centered

centrado

1"

25 mm

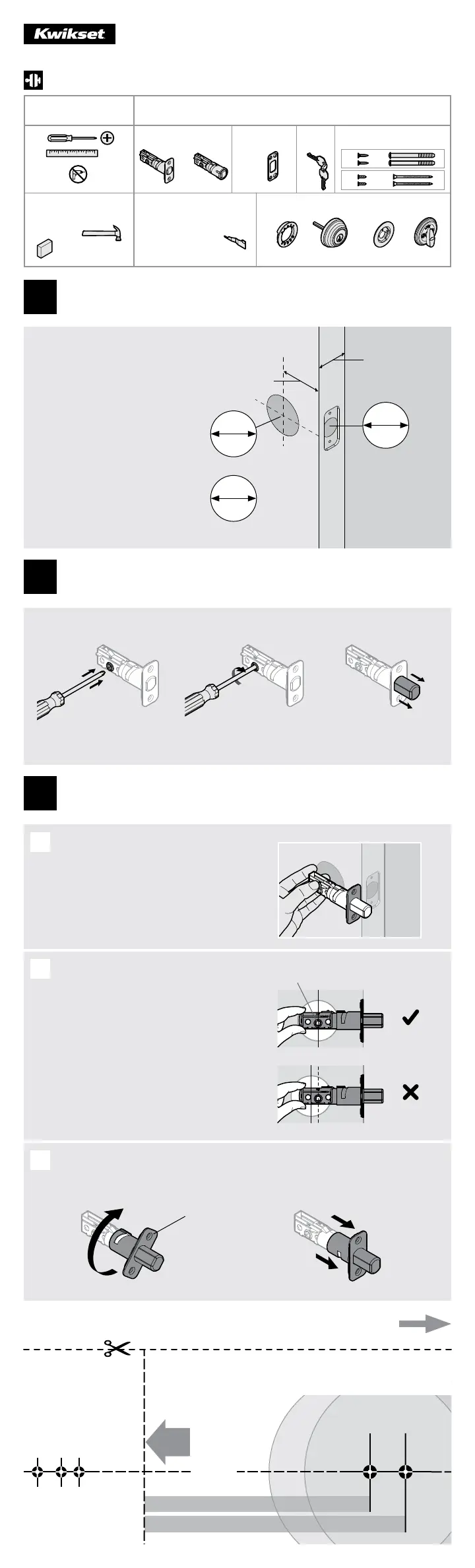

Installation Guide

Guía de instalación

18003275625 • www.kwikset.com

Face of the door

Frente de la puerta

Rotate the front of the

latch to extend it.

Gire la parte delantera del

pestillo para extenderlo.

D-shaped hole

oriicio en forma de “D”

or

o

Note: Additional door preparation may be

required for doors with 11/2" (38 mm) holes.

Consult drilling instructions online.

Nota: Preparación adicional de la puerta puede ser

necesaria en puertas con los oricios de 38 mm (11/2").

Consulte las instrucciones de perforación en linea.

or • o

11/2"

38 mm

F

Prepare door and check dimensions

Prepare la puerta y revise las dimensiones

1

Extend latch bolt

Extienda el perno de retención

2

Adjust the backset of the latch (if needed)

Ajuste la distancia al centro del pestillo (si es necesario)

3
