Brief introduction

Many thanks for purchasing Fast Ethernet optical

transceiver! This product supports

IEEE802.3UI100Base-Tx/Fx protocol, as well as full

duplex and half duplex mode. This manual is for 100M

transceivers. The following purchasing guide is for

customer’s reference.

Purchasing guide for optical transceivers

Model

Specifications

UTP-MM

10/100M adaptive, multi-mode 2km, ST/SC/FC/LC

UTP-SM

10/100M adaptive, single mode 20km, ST/SC/FC/LC

UTP-SM

10/100M adaptive, single mode 40km, ST/SC/FC/LC

UTP-SM

10/100M adaptive, single mode 60km, ST/SC/FC/LC

UTP-SM

10/100M adaptive, single mode 100km, ST/SC/FC/LC

Packing list

Please check the following items in the package before

installing the transceiver.

Fast Ethernet optical transceiver 1set

AC/DC adapter (external) 1pcs

User manual 1copy

Please contact the dealer immediately for any loss or

damage to the above items.

Installation

1. Interface

RJ-45 interface

The transmission media adopts CAT5 twisted-pair with

typical length of 100 meter. It features the function of

automatically identifying the through line and cross wire

Fiber interface

SC/ST fiber interface is of duplex mode type, including two

interfaces, namely TX and RX. When the two sets of

optical transceiver are interfaced or connected to switch

with fiber interface, the fiber is in cross connection, namely

"TX-RX", "RX-TX" (direct butting for single optical fiber).

2. Connection

The network device (work station, hub or switch) with

RJ-45 interface is connected to RJ-45 jack of optical

transceiver through twisted-pair. And the multi/single mode

fiber is connected to SC/ST fiber interface of the optical

transceiver. Then switch on. The corresponding LED is on

for correct connection. (See the table below for the LED

indicator lamp)

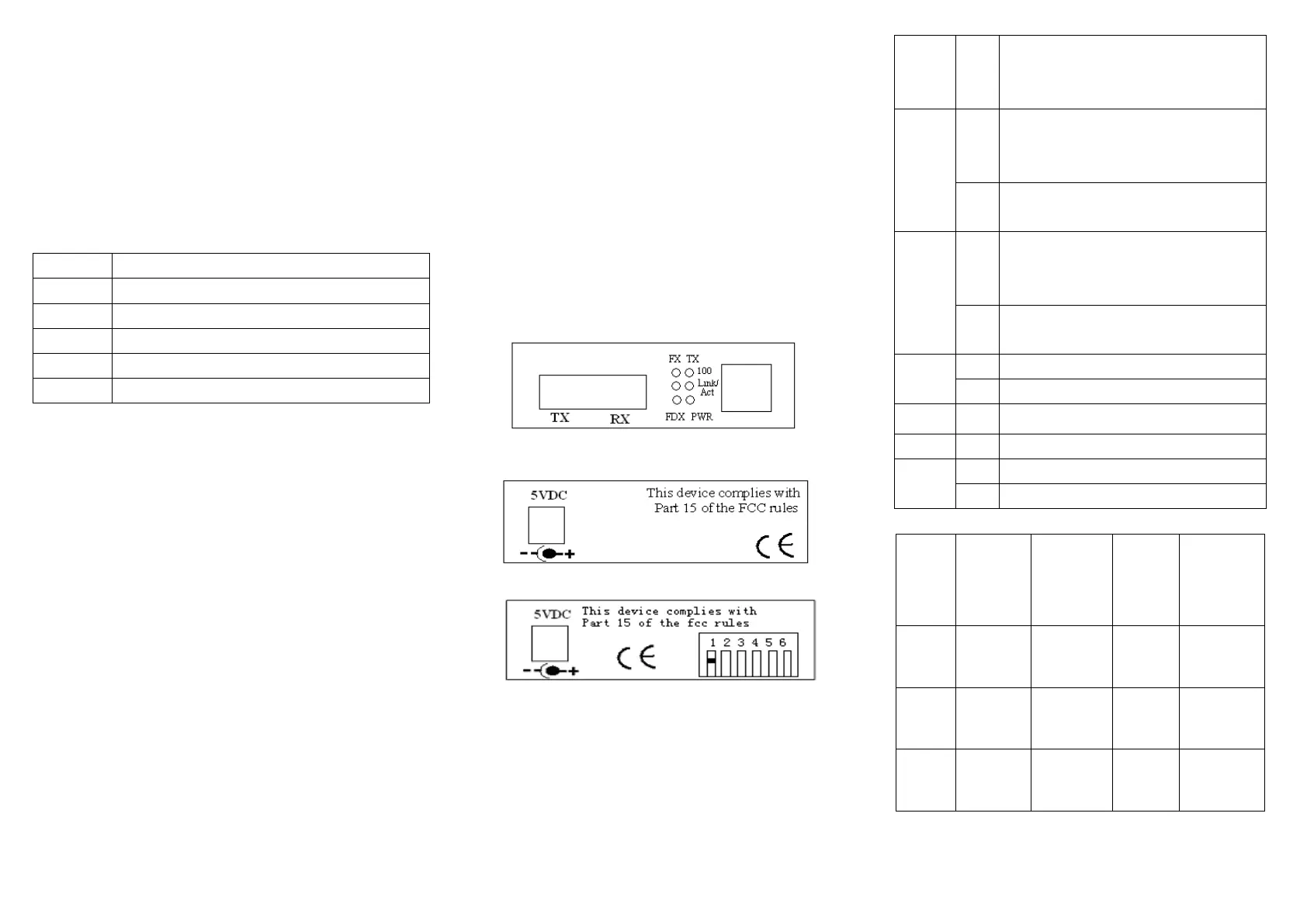

Figure 1 Schematic drawing of connection

Explanation for LED indicator lamp

LED indicator lamps serve as device monitoring and

trouble display. The following is the explanation for each

LED indicator lamp.

LED

indicator

lamp

Status

Explanation

Link/Act

Connection status display for fiber link.

“ON” indicates that Fiber link is in correct

connection.

Blink

Active status display of fiber link

“Blink” indicates packet goes through Fx end.

Link/Act

Connection status display for electric link.

“ON” indicates that electric link is in correct

connection.

Blink

Active status display of TP link

“Blink” indicates packet goes through TP end.

FDX

Transceiver works in the full duplex mode.

Off

Transceiver works in the half duplex mode.

PWR

Power is on and normal.

FX100

Transfer rate of optical interface is 100Mbps.

TX100

Transfer rate of electric interface is 100Mbps.

Off

Rate of electric interface is 10Mbps

Transmission characteristics of single fiber transceiver

Product

model

(WDM)

Optical

wavelength

(nm)

Transmitting

optical

power(dbm)

Receiving

sensitivity

(dbm)

Transmission

distance (km)

UTP-SM

(25km)

1310/1550

1550/1310

>-15dBm

<-34dBm

UTP-SM

(40km)

1310/1550

1550/1330

>-8dBm

<-38dBm

UTP-SM

(60km)

1310/1550

1550/1330

>-5dBm

<-38dBm

Produktspezifikationen

Marke:	LevelOne
Kategorie:	Nicht kategorisiert
Modell:	FVT-2202
Breite:	94 mm
Tiefe:	70 mm
Gewicht:	420 g
AC-Netzadapter:	Ja
Produktfarbe:	Schwarz
Übertragungstechnik:	Kabelgebunden
Höhe:	25 mm
Betriebstemperatur:	-40 - 75 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 90 %
Verpackungsbreite:	235 mm
Verpackungstiefe:	125 mm
Verpackungshöhe:	55 mm
Paketgewicht:	914 g
Netzstandard:	IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Zertifizierung:	CE, FCC
Anzahl Ethernet-LAN-Anschlüsse (RJ-45):	1
Warentarifnummer (HS):	85176990
Ursprungsland:	China
Verpackungsart:	Sichtverpackung
Maximale Datenübertragungsrate:	100 Mbit/s
Ethernet LAN Datentransferraten:	10, 100 Mbit/s
Eingebaut:	Nein
LED-Anzeigen:	Activity, Link, Power
Temperaturbereich bei Lagerung:	-10 - 55 °C
Auto MDI/MDI-X:	Ja
Kupfer Ethernet Verkabelungstechnologie:	10BASE-T, 100BASE-TX
Anzahl Produkte pro Versandkarton:	36 Stück(e)
Gewicht Versandkarton:	16190 g
Länge des Versandkartons:	360 mm
Breite des Versandkartons:	480 mm
Höhe des Versandkartons:	390 mm
Schnellinstallationsanleitung:	Ja
Ethernet Schnittstellen Typ:	Schnelles Ethernet
Eingangsspannung:	5 V
Eingangsstrom:	1 A
Maximal mögliche Übertragungsstrecke:	20000 m
Store-and-Forward:	Ja
Auto-Negotiation-Funktion:	Ja
unterstütze Kabeltypen:	Cat5
Unterstützung Datenflusssteuerung:	Ja
Wellenlänge:	- nm
Optischer Kabelverbinder:	SX
Unterstützte Faserkabeldurchmesser (Kern/Mantel):	8.3/125, 9/125, 10/125 µm
Ethernet-Kabel Verkablungstechnologie:	100BASE-FX
Anzahl Faseranschlüsse:	1
Duplex-System:	Full, Half
Wellenlängen-Multiplex-Technik (WDM):	Ja
Link Loss Carry Forward (LLCF) unterstützt:	Ja
Link Loss Return (LLR) unterstützt:	Ja
