1

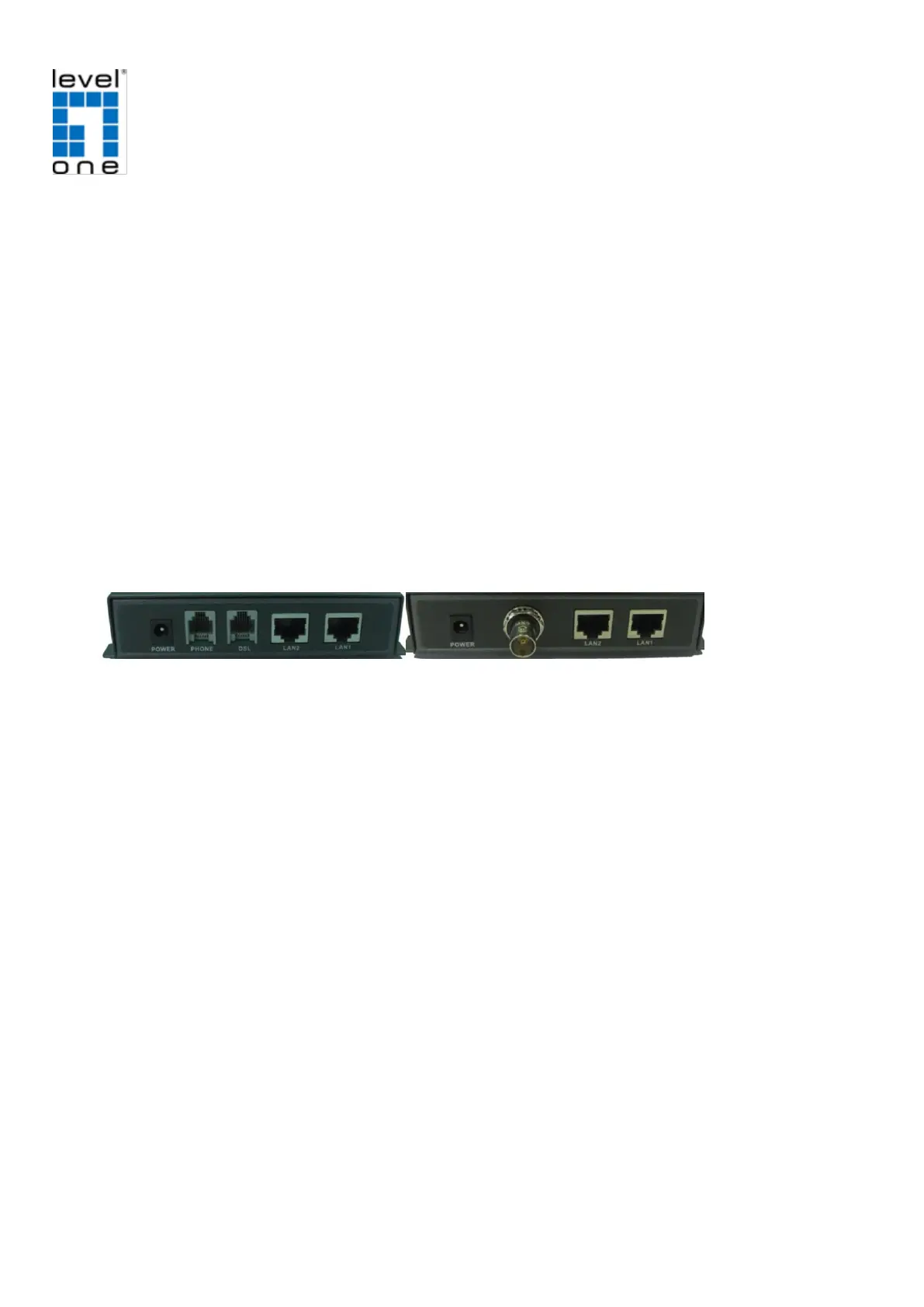

VDS-1201/1202/1203
Ethernet over VDSL2 Converter
Quick Installation Guide
<Packing Contents>
(1) One VDSL2 LAN Extender
(2) One AC to DC Power Adaptor (12VDC/1A)
(3) One User QIG
< Installation Steps>
VDS-1201/1202 VDS-1203
(4) Connect regular phone set to PHONE port if original indoor telephone is used
(5) Connect existing DSL or Coax wireline.
(6) Connect PC to either LAN 1 or 2
(7) Set up Pin 1 on OFF as CO side and other device on ON as CPE for a pair
connection
(8) Plug in 12V/1A external power adaptor and power up the devices for
connection
LED Indicators
On the front panel of the device, there are 5 LED indicators as the following
POWER:“Green On” indicates power is on and normal.
LAN1:“Green On” indicates Ethernet LAN1 port is in connection.
“Flashing” indicates Ethernet LAN1 data activities.
LAN2:“Green On” indicates Ethernet LAN2 port is in connection.
“Flashing” indicates Ethernet LAN2 data activities.
Produktspezifikationen
| Marke: | LevelOne |
| Kategorie: | Nicht kategorisiert |
| Modell: | VDS-1202 |
| Breite: | 90 mm |
| Tiefe: | 120 mm |
| Gewicht: | 330 g |
| AC-Netzadapter: | Ja |
| Produktfarbe: | Grau |
| Übertragungstechnik: | Kabelgebunden |
| Höhe: | 28 mm |
| Gleichstrom-Anschluss (DC): | Ja |
| Betriebstemperatur: | 0 - 40 °C |
| Verpackungsbreite: | 150 mm |
| Verpackungstiefe: | 235 mm |
| Verpackungshöhe: | 80 mm |
| Paketgewicht: | 600 g |
| Netzstandard: | IEEE 802.3, IEEE 802.3u |
| Zertifizierung: | CE, FCC, LVD, JATE |
| Anzahl Ethernet-LAN-Anschlüsse (RJ-45): | 2 |
| Warentarifnummer (HS): | 85176990 |
| Ursprungsland: | China |
| Verpackungsart: | Box |
| Gehäusematerial: | Metall |
| Maximale Datenübertragungsrate: | 100 Mbit/s |
| Ethernet LAN Datentransferraten: | 10, 100 Mbit/s |
| Eingebaut: | Nein |
| LED-Anzeigen: | DSL, LAN, Power |
| Temperaturbereich bei Lagerung: | 5 - 95 °C |
| Auto MDI/MDI-X: | Ja |
| Kupfer Ethernet Verkabelungstechnologie: | 10BASE-T, 100BASE-T |
| Schnellinstallationsanleitung: | Ja |
| Eingangsspannung: | 12 V |
| Eingangsstrom: | 1 A |
| Maximal mögliche Übertragungsstrecke: | 1500 m |
| Modulation: | DMT |
| RJ-11 ports Quantität: | 2 |
| Datenübertragungsrate: | 100 Mbit/s |
| Duplex-System: | Full, Half |
