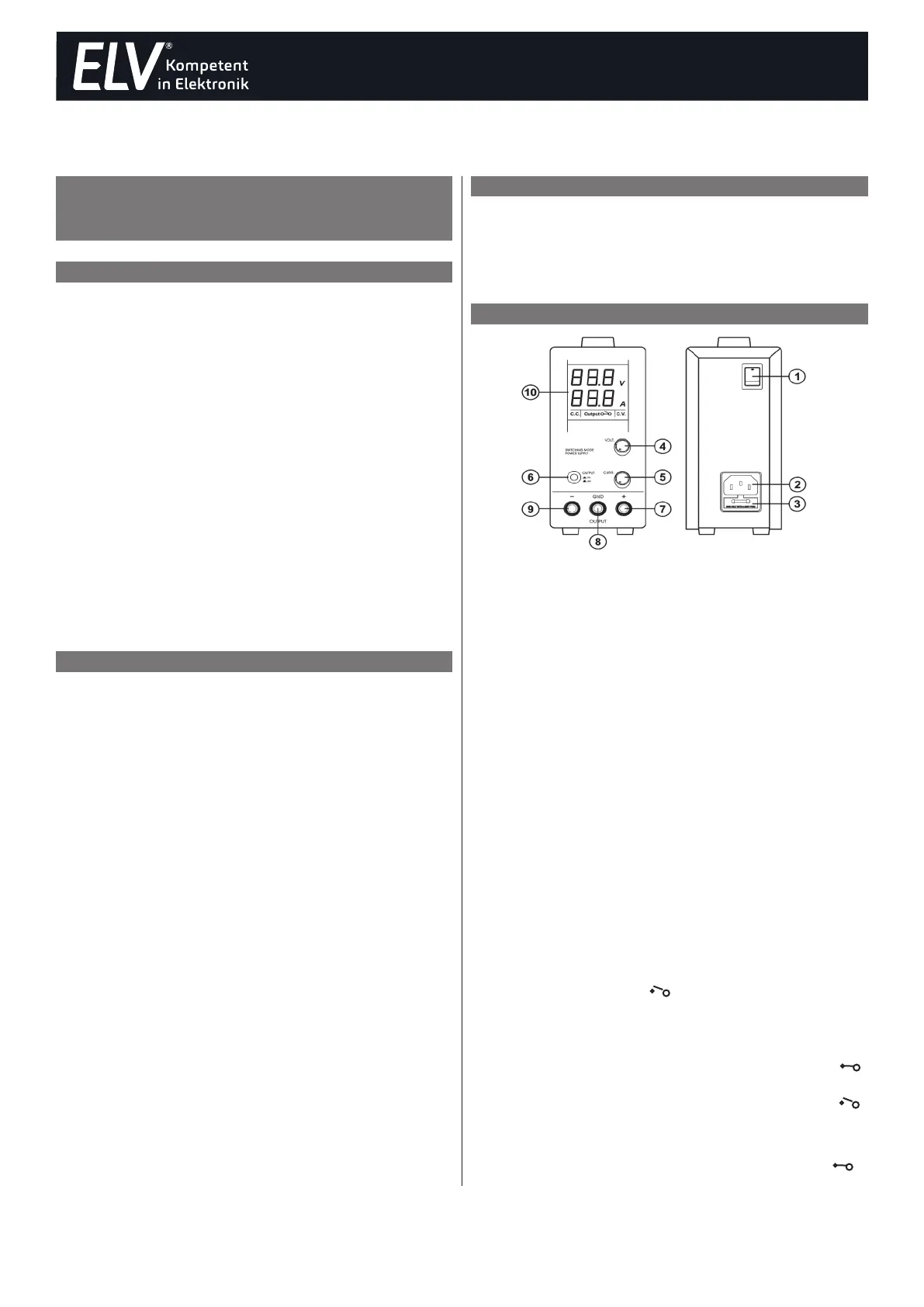

1. Netzschalter

2. Netzanschlussbuchse

3. Sicherungshalter

4.

Einstellknopf für Ausgangsspannung

5.

Einstellknopf für Ausgangsstrom

6. Sofortabschaltung des Ausgangs

7.

Ausgangsklemme Plus

8. Masse-Ausgangsklemme

9. Ausgangsklemme Minus

10. Display

1. Funktion/Bestimmungsgemäßer Einsatz

Diese Schaltnetzteile verbinden eine hohe Ausgangsleistung mit geringem Gewicht

und kompakten Abmessungen.

Die Geräte zeichnen sich durch folgende Eigenschaften und Ausstattungen aus:

- Einstellbare Ausgangsspannung: NRP-2050: 1–20 V

DC; NRP-3630: 1–36 VDC

- Einstellbarer Ausgangsstrom: NRP-2050: 0–5 A; NRP-3630: 0–3 A

- Hoher Wirkungsgrad von mehr als 80 %, dadurch geringe Verluste

- Überlastungsschutz mit Überlastanzeige

- Überhitzungsschutz mit automatischer Absenkung von Ausgangsspannung und

-strom. Überlastanzeige.

- Überspannungsschutz, schützt Gerät und angeschlossene Last vor Fehlfunktionen,

die eine zu hohe Ausgangsspannung zur Folge haben können

- Gleichzeitige Anzeige von Ausgangsspannung und Ausgangsstrom.

- Erdfreier Masseanschluss (floating ground)

Bestimmungsgemäßer Einsatz

Das Netzgerät ist für die Spannungsversorgung von Gleichspannungsverbrauc

hern

im Spannungsbereich zwischen 1 und 20/36 V und einem Strombedarf bis 5/3 A

vorgesehen (NRP-2050/3630).

Es darf nur in trockener, ausreichend belüfteter und staubfreier Umgebung und in

Innenräumen eingesetzt werden. Eine andere Verwendung als die hier genannte führt

zu Schäden am Netzgerät und kann zu weiteren Folgen wie Brand, elektrischem

Stromschlag usw. führen.

Bei Sach- oder Personenschäden, die aus Nichtbeachtung dieser Gebrauchs-

regeln und der Bedienungsanleitung verursacht werden, übernehmen wir keine

Haftung, Gewährleistungsansprüche erlöschen ebenfalls. Dies gilt auch für Um-

bauten und Veränderungen. Für Folgeschäden übernehmen wir keine Haftung!

- Bei Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes

eine Fachkraft oder unseren Service kontaktieren.

- Das Gerät nicht verwenden, wenn es von außen erkennbare Schäden z. B. am

Gehäuse, oder an Bedienelementen bzw. eine Funktionsstörung aufweist. Im

Zweifelsfall das Gerät von einer Fachkraft oder unserem Service prüfen lassen.

- Das Gerät ist nur für den Einsatz in geschlossenen Räumen vorgesehen.

- Berühren Sie das Gerät nicht mit feuchten Händen

- Sollten Gegenstände wie Drahtenden etc. durch die Belüftungsöffnungen in das

Gerät gelangt sein, so trennen Sie es sofort vom Stromnetz und führen Sie das

Gerät zur Kontrolle unserem Reparaturservice zu.

- Niemals das Gehäuse öffnen!

-

Setzen Sie das Gerät nicht extremer Luftfeuchtigkeit etc. aus. Sollte dies doch

einmal geschehen sein, so lassen Sie das Gerät nach sofortigem Trennen vom

Stromnetz in trockener Umgebung langsam trocknen, um Spannungsüberschläge

zu vermeiden. Führen Sie das Gerät zur Kontrolle unserem Reparaturservice zu.

- Setzen Sie nie unisolierte Anschlussleitungen ein!

- Betreiben Sie das Gerät nur an trockenen Plätzen, vor Staub- und Sonnenein-

wirkung geschützt.

- Stellen Sie das Gerät stets auf einer ebenen und flachen Fläche so auf, dass

eine ausreichende Luftzirkulation unter, neben und hinter dem Gerät möglich ist.

Immer auf den Füßen aufstellen, niemals senkrecht - Überhitzungsgefahr!

- Schließen Sie keine Geräte an, deren Stromaufnahme 5/3 A übersteigt. Solche

Geräte können das Netzgerät beschädigen. Dies gilt auch für Lampen, Elektro-

motoren usw., die einen hohen Einschaltstrom haben.

- Benutzen Sie das Gerät nie, wenn es in irgendeiner Weise defekt ist oder eine

Betriebsstörung zeigt, z. B. die Ausgangsspannung sich nicht mehr einstellen

lässt. Bei Ausfall der Schutzschaltung kann es zu hohen Ausgangsspannungen

kommen, die die angeschlossenen Geräte/Schaltungen beschädigen können.

- Ersetzen Sie die Netzsicherung nur durch eine Sicherung des gleichen Typs und

der gleichen Stromstärke.

- Schließen Sie nur genügend belastbare Leitungen an die Ausgangsbuchsen/-

klemmen an.

- Niemals die Abluftöffnung blockieren.

- Schließen Sie das Gerät nicht über Verlängerungskabel, sondern immer direkt an

einer Netzsteckdose an.

- Das Gerät ist kein Spielzeug. Es darf nicht im Zugriffsbereich von Kindern auf-

bewahrt oder betrieben werden.

- Das Gerät darf nicht verändert oder umgebaut werden.

- Verpackungsmaterial nicht achtlos liegen lassen. Plastikfolien/-tüten, Styroporteile

etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.

- Nicht in der Nähe von Computern oder Röhrenbildschirmen betreiben.

2. Sicherheitshinweise

4. Bedienung

Masseverbindung

- Abhängig von der Aufgabe ist die Masse-Ausgangsklemme entweder mit der

Plus- oder Minusklemme zu verbinden oder mit keiner der beiden Klemmen.

Im letzteren Fall wird die Ausgangsspannung massefrei, sie hat keinen direkten

Bezug zur Erde, und es existiert keine niederohmige Verbindung zum Gehäuse.

Masse an Minus: Masse-Ausgangsklemme (8) mit Ausgangsklemme Minus (9)

verbinden

Masse an Plus: Masse-Ausgangsklemme (8) mit Ausgangsklemme Plus (7)

verbinden

Massefrei: Masse-Ausgangsklemme (8) nicht beschalten

Konstantspannungs-/Konstantstrom-Betrieb

- Das Netzgerät arbeitet als Konstantspannungsquelle (Anzeige: C.V.), bis die Bela-

stung die eingestellte Stromgrenze erreicht. Ist diese erreicht oder überschritten,

geht das Gerät automatisch zum Konstantstrombetrieb über (Anzeige: C.C). Dabei

wird die Ausgangsspannung abgesenkt, um Schäden an den angeschlossenen

Geräten zu vermeiden.

Sinkt die Belastung wieder unter die eingestellte Stromgrenze, geht das Gerät

wieder in den Konstantspannungsbetrieb.

Bedienung

1. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist (Netzschalter (1) auf „0”.

Kontrollieren Sie die Ausgangs-Abschalttaste (6). Diese muss gelöst sein (Off).

2. Verbinden Sie die Netzanschlussbuchse (2) mit einer Schutzkontakt-Steckdose.

3. Schalten Sie das Gerät mit dem Netzschalter (1) ein. Das Display (10) leuchtet

auf. Im Display sind die Anzeigen für Konstantspannungsbetrieb (C.V.) sowie die

für den Ausgangszustand (Output

) aktiviert.

4. Stellen Sie den Einstellknopf für den Ausgangsstrom (5) entweder auf Maximum,

oder, falls Sie einen niedrigeren Maximalstrom einstellen wollen, wie folgt ein:

-

Stellen Sie mit dem Einstellknopf für die Spannung (4) eine Ausgangsspannung

größer 3 V ein.

- Schließen Sie die Ausgangsklemmen Plus und Minus kurz.

-

Drücken Sie die Ausgangs-Abschalttaste (6) im Display erscheint: „Output ”

-

Stellen Sie mit dem Einstellknopf für den Ausgangsstrom (5) den gewünschten

Ausgangsstrom ein.

- Lösen Sie die Ausgangs-Abschalttaste (6), im Display erscheint: Output

.

- Entfernen Sie den Kurzschluss an den Ausgangsklemmen.

- Damit ist der maximale Ausgangsstrom für den gesamten Ausgangs-

Spannungsbereich gewählt.

5. Schließen Sie die Last polrichtig an.

6.

Drücken Sie die Ausgangs-Abschalttaste (6) im Display erscheint: „Output ”

7. Kontrollieren Sie, ob im Display „C.V.” angezeigt wird.

3. Wartung und Pflege

- Reinigen Sie das Gerät nur, wenn es vom Netz getrennt ist, mit einem weichen

trockenen Leinentuch. Bei starken Verschmutzungen kann dieses leicht ange-

feuchtet sein. Reinigen Sie das Gerät nicht mit lösungsmittelhaltigen Reinigungs-

mitteln! Das Gerät ist danach sorgfältig mit einem Tuch zu trocknen.

- Darauf achten, dass keine Feuchtigkeit in das Geräteinnere gelangt.

- Hat sich in den Lüftungsöffnungen Staub abgesetzt, saugen Sie diesen mit einem

Staubsauger ab.

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme kom-

plett und bewahren Sie die Bedienungsanleitung für späteres Nachlesen

auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen,

übergeben Sie auch diese Bedienungsanleitung.

ELV Elektronik AG · Maiburger Straße 29–36 · 26789 Leer · Germany

Telefon 0491/6008-88 · Telefax 0491/7016 · www.elv.com

Labor-Schaltnetzteil NRP-2050/3630

Bedienungsanleitung

Art.-Nr. 07 19 69/07 19 70
