1. Ausgabe Deutsch 12/2019

Dokumentation © 2015 ELV Elektronik AG, Germany

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Bedie-

nungsanleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden.

Es ist möglich, dass die vorliegende Bedienungsanleitung noch druck tech nische Mängel

oder Druckfehler aufweist. Die Angaben in dieser Bedienungsanleitung werden jedoch regel-

mäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler techni-

scher oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt. Änderungen im Sinne des techni-

schen Fortschritts können ohne Vorankündigung vorgenommen werden.

068798-12/2019, Version 1.02, dtp

1. Funktion/Bestimmungsgemäßer Einsatz

Gerät nicht im Hausmüll entsorgen!

Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und

Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-

Altgeräte zu entsorgen!

Dieses Schaltnetzteil verbindet hohe Ausgangsleistung mit geringem Gewicht

und kompakten Abmessungen.

Das Gerät zeichnet sich durch folgende Eigenschaften und Ausstattungen aus:

- Ausgangsspannung wählbar: 13,8 V

DCDC fest eingestellt oder 3–30 V variabel

- Max. Ausgangsstrom 20 A

- Hoher Wirkungsgrad von mehr als 80 %, dadurch geringe Wärmeverluste

- Überlastungsschutz mit Foldback-Kennlinie und Überlastanzeige

- Überhitzungsschutz mit automatischer Absenkung von Ausgangsspannung

und -strom, Überlastanzeige

- Überspannungsschutz, schützt Gerät und angeschlossene Last vor Fehlfunk-

tionen, die eine zu hohe Ausgangsspannung zur Folge haben können

- Hohe EMV-Stabilität gegen den Einfluss elektromagnetischer Felder

Bestimmungsgemäßer Einsatz

Das Netzgerät ist für die Spannungsversorgung von Gleichspannungsverbrau-

c

hern im Spannungsbereich zwischen 3 und 30 V und einem Strombedarf bis

20 A

vorgesehen. Es darf nur in trockener, ausreichend belüfteter und staubfreier

Umgebung und in Innenräumen eingesetzt werden. Eine andere Verwendung als

die hier genannte führt zu Schäden am Netzgerät und kann zu weiteren Folgen

wie Brand, elektrischem Stromschlag usw. führen. Für Folgeschäden, die aus

Nichtbeachtung dieser Gebrauchsregeln und der Bedienungsanleitung resultieren,

übernehmen wir keine Haftung, Gewährleistungsansprüche erlöschen ebenfalls.

Dies gilt auch für Umbauten und Veränderungen.

- Bei Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des

Gerätes eine Fachkraft oder unseren Service kontaktieren.

- Das Gerät nicht verwenden, wenn es von außen erkennbare Schäden z. B. am

Gehäuse, oder an Bedienelementen bzw. eine Funktionsstörung aufweist. Im

Zweifelsfall das Gerät von einer Fachkraft oder unserem Service prüfen lassen.

- Das Gerät ist nur für den Einsatz in geschlossenen Räumen vorgesehen.

- Berühren Sie das Gerät nicht mit feuchten Händen

- Sollten Gegenstände wie Drahtenden etc. durch die Belüftungsöffnungen in

das Gerät gelangt sein, so trennen Sie es sofort vom Stromnetz und führen Sie

das Gerät zur Kontrolle unserem Reparaturservice zu.

- Niemals das Gehäuse öffnen!

-

Setzen Sie das Gerät nicht extremer Luftfeuchtigkeit etc. aus. Sollte dies doch

einmal geschehen sein, so lassen Sie das Gerät nach sofortigem Trennen vom

Stromnetz in trockener Umgebung langsam trocknen, um Spannungsüberschläge

zu vermeiden. Führen Sie das Gerät zur Kontrolle unserem Reparaturservice zu.

- Setzen Sie nie unisolierte Anschlussleitungen ein!

- Betreiben Sie das Gerät nur an trockenen Plätzen, vor Staub- und Sonnenein-

wirkung geschützt.

- Stellen Sie das Gerät stets auf einer ebenen und flachen Fläche so auf, dass

eine ausreichende Luftzirkulation unter, neben und hinter dem Gerät möglich

ist. Immer auf den Füßen aufstellen, niemals senkrecht – Überhitzungsgefahr!

- Schließen Sie keine Geräte an, deren Stromaufnahme 20 A übersteigt. Solche

Geräte können das Netzgerät beschädigen. Dies gilt auch für Lampen, Elek-

tromotoren usw., die einen hohen Einschaltstrom haben.

- Benutzen Sie das Gerät nie, wenn es in irgendeiner Weise defekt ist oder eine

Betriebsstörung zeigt, z. B. die Ausgangsspannung sich nicht mehr einstellen

lässt. Bei Ausfall der Regelelektronik kann es zu hohen Ausgangsspannungen

kommen, die die angeschlossenen Geräte/Schaltungen beschädigen können.

- Ersetzen Sie die Netzsicherung nur durch eine Sicherung des gleichen Typs

und der gleichen Stromstärke.

- Schließen Sie nur genügend belastbare Leitungen an die Ausgangsbuchsen/

-klemmen an.

- Niemals die Abluftöffnung des Lüfters und den Lüfterflügel selbst blockieren.

- Schließen Sie das Gerät nicht über Verlängerungskabel, sondern immer direkt

an einer Netzsteckdose an.

- Das Gerät ist kein Spielzeug. Es darf nicht im Zugriffsbereich von Kindern

aufbewahrt oder betrieben werden.

- Das Gerät darf nicht verändert oder umgebaut werden.

- Verpackungsmaterial nicht achtlos liegen lassen. Plastikfolien/-tüten, Styro-

porteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.

- Nicht in der Nähe von Computern oder Röhrenbildschirmen betreiben.

2. Sicherheitshinweise

3. Bedienung

1. Kontrollieren Sie, ob der Schalter für die Umschaltung der Ausgangsspannung

auf der Geräteunterseite auf der gewünschten Stellung steht

(13,8 V oder 3–30 V). Schalten Sie ihn ggf. in die gewünschte Stellung.

2. Stecken Sie den Kaltgerätestecker des mitgelieferten Netzkabels in die Netzan-

schlussdose (9).

3. Schließen Sie das Netzkabel an eine 230-V-Netzsteckdose an.

4. Schalten Sie das Gerät mit dem Netzschalter (1) ein.

5. Stellen Sie die gewünschte Ausgangsspannung mit dem Spannungseinsteller

(7) ein. Die eingestellte Spannung können Sie auf dem Voltmeter (3) ablesen.

6. Schließen Sie das zu versorgende Gerät an die Ausgangsbuchsen (6) an.

7. Schalten Sie dann das zu versorgende Gerät ein.

8. Der entnommene Strom ist auf dem Amperemeter (4) ablesbar. Bei einem Kurz-

schluss oder Überlast sowie interner Überhitzung leuchtet die LED-Anzeige (5) auf.

9. Das Ausschalten erfolgt in der Reihenfolge zu versorgendes Gerät und danach

Netzgerät, bevor die Verbindungen getrennt werden. Das Netzgerät läuft nach

dem Ausschalten noch einige Sekunden nach.

- Reinigen Sie das Gerät nur, wenn es vom Netz getrennt ist, mit einem weichen

trockenen Leinentuch. Bei starken Verschmutzungen kann dieses leicht ange-

feuchtet sein. Reinigen Sie das Gerät nicht mit lösungsmittelhaltigen Reinigungs-

mitteln! Das Gerät ist danach sorgfältig mit einem Tuch zu trocknen.

- Darauf achten, dass keine Feuchtigkeit in das Geräteinnere gelangt.

- Hat sich in den Lüftungsöffnungen Staub abgesetzt, saugen Sie diesen mit einem

Staubsauger ab.

4. Wartung und Pflege

5. Technische Daten, Entsorgung

6. Kontakt

Netzspannung:230 V/50 Hz .................................................................................AC

Ausgangsspannung: 13,8 V/3–30 V .....................................................................

DC

Max. Ausgangsstrom:20 A ......................................................................................

Restwelligkeit:max. 5 mVss .....................................................................................

Netzspannungsausregelung:5 mV ±10% .................................................................

Laststabilität:230 mV (Last 0...100%) ......................................................................

Abmessungen (B x H x T):220 x 110 x 300 mm .......................................................

Gewicht:ca. 3,5 kg ...................................................................................................

Schutzeinrichtungen:Überlast-, Kurzschluss-, Übertemperaturschutz ....................

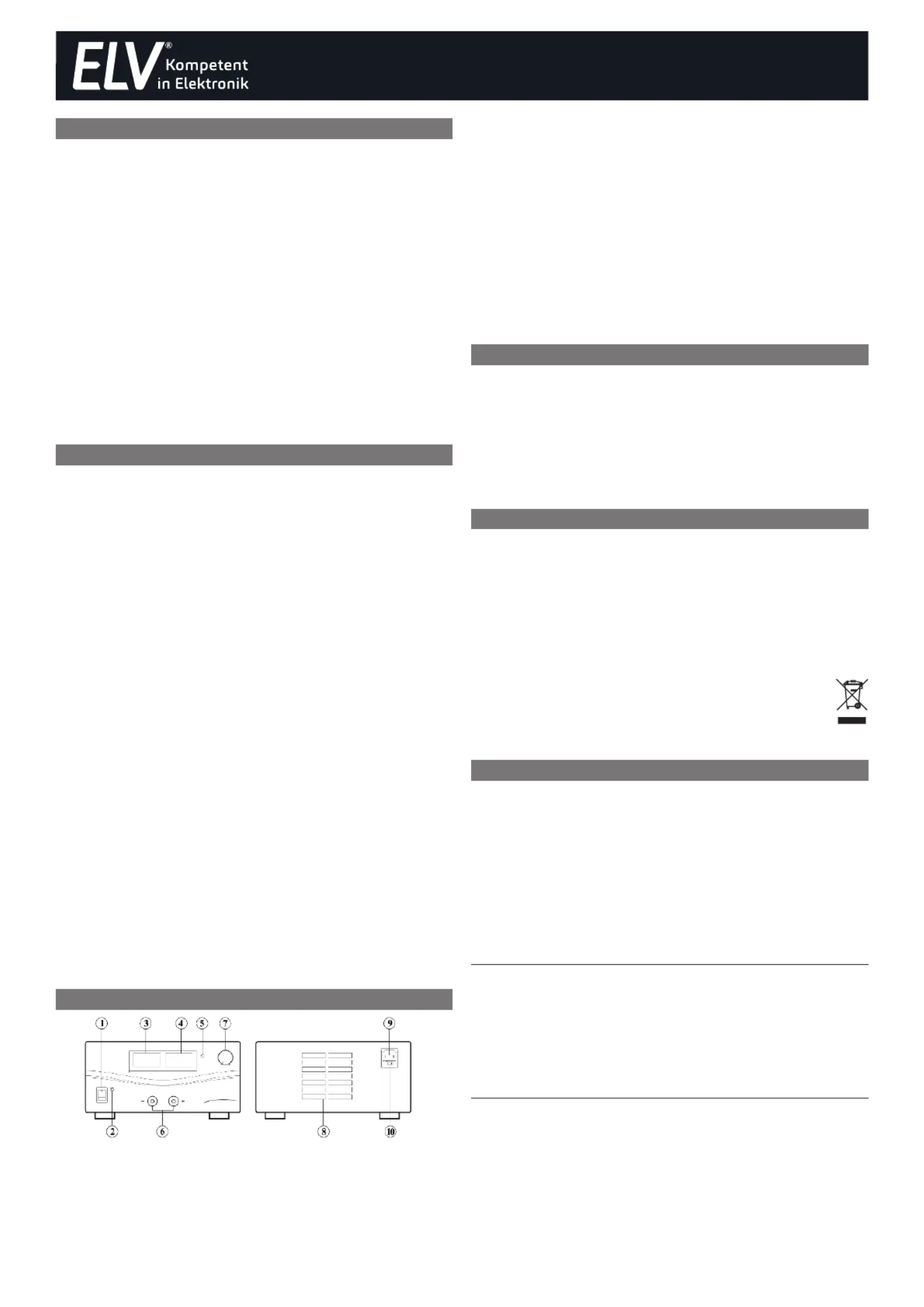

1. Netzschalter

2. Netzkontrollleuchte

3. Voltmeter

4. Amperemeter

5. Überlast-/Übertemperatur-Anzeige

6. Ausgangsklemmen

7.

Einstellknopf für Ausgangsspannung

8. Lüftungsgitter

9. Netzanschlussbuchse

10. Sicherungshalter

Der Umschalter 13,8 V/3–30 V befindet sich auf der Unterseite des Gerätes

Importeur: ELV Elektronik AG · Maiburger Straße 29–36 · 26789 Leer · Germany

Telefon 0491/6008-88 · Telefax 0491/7016 · www.elv.com

Sie haben Fragen zum Produkt oder zur Bedienung?

Unser Technischer Kundendienst erteilt Ihnen gerne umfassende und

qualifizierte Auskünfte:

E-Mail: technik@elv.com

Telefon:

Deutschland: 0491/6008-245

Österreich: 0662/627-310

Schweiz: 061/8310-100

Häufig gestellte Fragen und aktuelle Hinweise zum Betrieb des Produktes

finden Sie bei der Artikelbeschreibung im ELVshop: www.elv.com

Nutzen Sie bei Fragen auch unser ELV Techniknetzwerk: www.elv.com/forum

Bei Fragen zu Rücksendungen, Reklamationen oder Ersatzteilen wenden Sie

sich bitte an unseren Kundenservice:

E-Mail: kundenservice@elv.com

Telefon:

Deutschland: 0491/6008-455

Österreich: 0662/624-084

Schweiz: 061/9711-344

Labor-Schaltnetzteil SPS 9402

Bedienungsanleitung

Art.-Nr. 06 87 98
