1. Funktion/bestimmungsgemäßer Einsatz

Das Schaltnetzteil SSP9081 zeichnet sich durch geringes Gewicht, eine hohe

Leistung von 80 W, Programmierbarkeit und die Möglichkeiten der Kaskadierung

mehrerer Netzteile des Typs 9080/9081 über eine Master-Slave-Funktion sowie der

Fernsteuerung über USB oder Ethernet aus.

- Ausgangsspannung/-strom:

0,5–36 VDC, 0–5 A, 80 W (Imax = 2,2 A @ 36 V; Imax = 5 A bis 16 V)

- Automatischer Konstantspannungs-/Konstantstrombetrieb

- 3 frei programmierbare Speicher für Strom-/Spannungseinstellungen

- Gleichzeitige Anzeige von Spannung, Strom und Status über helle LED-Anzeigen

- Leiser Betrieb, natürliche Konvektion

- Einstellung einer Obergrenze für Spannung/Strom möglich

- Sense-Anschluss für Spannungsnachregelung

- Hocheffektives Weitbereichs-Schaltnetzteil mit aktiver PFC

- Überlastschutz, Überspannungs- (OVP), Übertemperatur- und Kurzschlussschutz

- Master-Slave-Funktion, mit einem Mastergerät (9080/9081) sind bis zu 30 Slave-

geräte (9080/9081) steuerbar

- Bei Einsatz eines SSP9081 als Master werden dessen programmierbare Funktionen

und die Steuerung über die PC-Anbindung auf Slaves des Typs 9080 übertragen.

- Über USB/Ethernet und PC-Programm bis zu 20 Voreinstellungen für Strom,

Spannung, Zeitintervalle und Zyklen (max. 999) programmierbar, Datenlogger,

bis zu 250 Geräte steuerbar

- PC-gesteuerte DC-Generator-Funktion, Fernsteuerung des Netzgeräts per USB

oder Ethernet

Bestimmungsgemäßer Einsatz

Das Netzgerät ist für die Spannungsversorgung von Gleichspannungsverbrau-

chern im Spannungsbereich zwischen 0,5 und 36 V und einem Strombedarf bis

5 A vorgesehen. Es darf nur in trockener, ausreichend belüfteter und staubfreier

Umgebung und in Innenräumen eingesetzt werden. Eine andere Verwendung als

die hier genannte führt zu Schäden am Netzgerät und kann zu weiteren Folgen wie

Brand, elektrischem Stromschlag usw. führen.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder

Nichtbeachten der Sicherheitshinweise und der Bedienungsanleitung verur-

sacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder

Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

- Bei Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts

eine Fachkraft oder unseren Service kontaktieren.

- Das Gerät nicht verwenden, wenn es von außen erkennbare Schäden z. B. am

Gehäuse oder an Bedienelementen bzw. eine Funktionsstörung aufweist. Im

Zweifelsfall das Gerät von einer Fachkraft oder unserem Service prüfen lassen.

- Das Gerät ist nur für den Einsatz in geschlossenen Räumen vorgesehen.

- Berühren Sie das Gerät nicht mit feuchten Händen

- Sollten Gegenstände wie Drahtenden etc. durch die Belüftungsöffnungen in das

Gerät gelangt sein, so trennen Sie es sofort vom Stromnetz und führen Sie das

Gerät zur Kontrolle unserem Reparaturservice zu.

- Niemals das Gehäuse öffnen!

- Setzen Sie das Gerät nicht extremer Luftfeuchtigkeit etc. aus. Sollte dies doch

einmal geschehen sein, so lassen Sie das Gerät nach sofortigem Trennen vom

Stromnetz in trockener Umgebung langsam trocknen, um Spannungsüberschläge

zu vermeiden. Führen Sie das Gerät zur Kontrolle unserem Reparaturservice zu.

- Setzen Sie nie unisolierte Anschlussleitungen ein!

- Betreiben Sie das Gerät nur an trockenen Plätzen, vor Staub- und Sonneneinwir-

kung geschützt.

- Stellen Sie das Gerät stets auf einer ebenen und flachen Fläche so auf, dass eine

ausreichende Luftzirkulation unter, neben und hinter dem Gerät möglich ist. Immer

auf den Füßen aufstellen, niemals senkrecht – Überhitzungsgefahr!

- Schließen Sie keine Geräte an, deren Stromaufnahme die maximal für das Netz-

gerät angegebene Stromstärke übersteigt. Solche Geräte können das Netzgerät

beschädigen. Dies gilt auch für Lampen, Elektromotoren usw., die einen hohen

Einschaltstrom haben.

- Benutzen Sie das Gerät nie, wenn es in irgendeiner Weise defekt ist oder eine

Betriebsstörung zeigt, z. B. die Ausgangsspannung sich nicht mehr einstellen

lässt. Bei Ausfall der Schutzschaltung kann es zu hohen Ausgangsspannungen

kommen, die die angeschlossenen Geräte/Schaltungen beschädigen können.

- Schließen Sie nur genügend belastbare Leitungen an die Ausgangsbuchsen/

-klemmen an.

- Schließen Sie das Gerät nicht über Verlängerungskabel, sondern immer direkt

an einer Netzsteckdose an. Das Netzanschlusskabel muss eine Adernstärke von

mindestens 0,75 mm

2

haben und darf nicht länger als 3 m sein.

- Das Gerät ist kein Spielzeug. Es darf nicht im Zugriffsbereich von Kindern aufbe-

wahrt oder betrieben werden.

2. Sicherheitshinweise

4. Bedienung

3. Wartung und Pflege

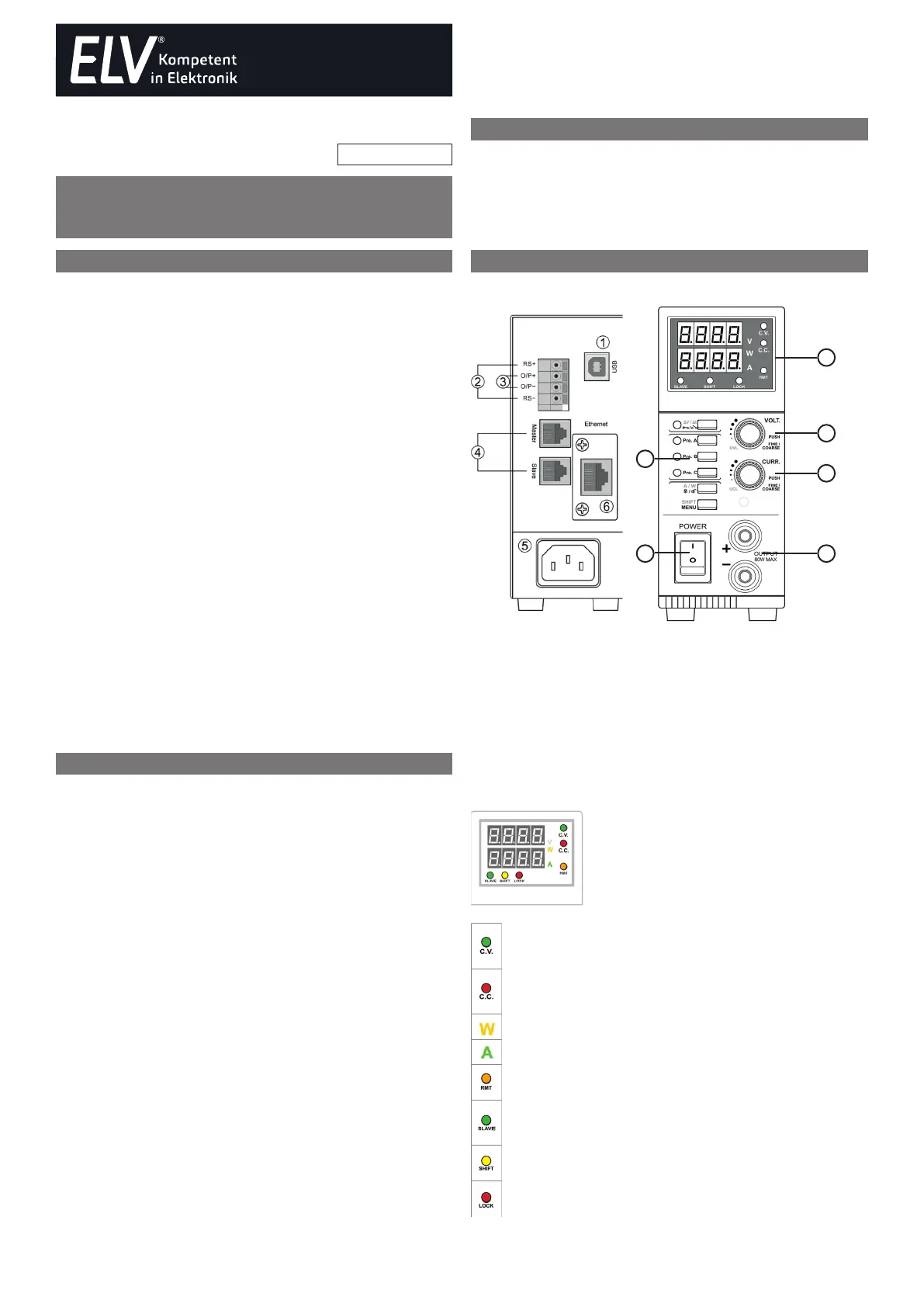

1. USB-Fernsteueranschluss

2. Sense-Anschluss für Spannungsnachregelung

3. Ausgangsklemmen hinten

4. Fernsteueranschluss

5. Netzanschluss

6. Ethernet-Fernsteueranschluss

7. Display mit Anzeige für Konstantspannungs- (CV)/Konstantstrombetrieb (CC)

sowie Slave-Betrieb, Menü-Shift-Ebene, Fernsteuerung, Lock (Bediensperre)

8.

Einstellknopf für Ausgangsspannung

9.

Einstellknopf für Ausgangsstrom

10.

Netzschalter

11. Bedientastenfeld

12. Ausgangsklemmen

- Reinigen Sie das Gerät nur, wenn es vom Netz getrennt ist, mit einem weichen,

trockenen Leinentuch. Bei starken Verschmutzungen kann dieses leicht ange-

feuchtet sein. Reinigen Sie das Gerät nicht mit lösungsmittelhaltigen Reinigungs-

mitteln! Das Gerät ist danach sorgfältig mit einem Tuch zu trocknen.

- Darauf achten, dass keine Feuchtigkeit in das Geräteinnere gelangt.

- Hat sich in den Lüftungsöffnungen Staub abgesetzt, saugen Sie diesen mit einem

Staubsauger ab.

Bitte lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnah-

me komplett und bewahren Sie die Bedienungsanleitung für späteres Nachlesen

auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben

Sie auch diese Bedienungsanleitung.

7

8

9

10

11

12

Bedienelemente und Anschlüsse

Anzeigen

Konstantspannungbetrieb (CV): Das Gerät gibt die eingestellte Span-

nung so lange ab, bis das eingestellte Stromlimit erreicht ist. Dann geht

das Gerät in den Konstantstrombetrieb.

Konstantstrombetrieb (CC): Das Gerät gibt maximal den eingestellten

Ausgangsstrom ab. Sinkt die Belastung unter diese Grenze, wird wieder

auf Konstantspannungsbetrieb umgeschaltet.

Wattmeter-Anzeige (Shift-Taste): Zeigt an, dass die untere Anzeige die

Ausgangsleistung in Watt anzeigt.

Amperemeter-Anzeige: Zeigt an, dass die untere Anzeige den

Ausgangsstrom in Ampere anzeigt.

Remote-Anzeige: Zeigt an, wenn das Gerät vom PC-Programm

gesteuert wird.

Slave-Betriebsanzeige: Zeigt an, dass sich das Gerät im Slave-Betrieb

befindet und nicht bedient werden kann. Die Bedienung erfolgt am

Master-Gerät.

Shift-Anzeige: Zeigt an, dass sich das Gerät in der zweiten Menüebene

befindet. Hier sind die gelb markierten Bedienfunktionen verfügbar.

Lock-Anzeige: Zeigt an, dass die Bedienelemente gegen

Fehlbedienung gesperrt sind.

Labor-Schaltnetzteil SSP9081

Bedienungsanleitung

Art.-Nr. 12 26 37
