MDT BE-TA55P8.G2 Bedienungsanleitung

Lies die bedienungsanleitung für MDT BE-TA55P8.G2 (2 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 26 Personen als hilfreich bewertet und erhielt im Schnitt 4.3 Sterne aus 4 Bewertungen. Hast du eine Frage zu MDT BE-TA55P8.G2 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

MDT technologies GmbH

•

51766 Engelskirchen

•

Papiermühle 1

Tel.: + 49 - 2263 - 880

•

[email protected]

•

www.mdt.de

Stand: 0623

Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.

Technical modifi cations and corrections may be made without notice. Images may differ.- ZZBETA5502 -

BE-TA55x2.02

BE-TA55x2.G2

BE-TA55x4.02

BE-TA55x4.G2

BE-TA55x6.02

BE-TA55x6.G2

BE-TA55x8.02

BE-TA55x8.G2

Anzahl Tastenfl ächen

Number of rockers

2468

Anzahl zweifarbige LEDs

(TA55P / TA55T)

Number of bicoloured LEDs (TA55P / TA55T)

2468

Orientierungslicht

(TA55P / TA55T)

Orientation LED (TA55P / TA55T)

1111

Temperatursensor

(TA55T)

Temperature sensor (TA55T)

1111

Spezifi kation KNX Schnittstelle

Specifi cation KNX interface

TP-256TP-256TP-256TP-256

Verfügbare KNX Datenbanken

Available KNX databank

ab ETS5 ab ETS5 ab ETS5 ab ETS5

Max. Kabelquerschnitt

Max. conductor cross section

KNX Busklemme

KNX busconnection terminal

0,8 mm Ø, single core0,8 mm Ø, single core0,8 mm Ø, single core0,8 mm Ø, single core

Versorgungsspannung

Power Supply

KNX BusKNX BusKNX BusKNX Bus

Leistungsaufnahme KNX Bus typ.

Power Consumption KNX bus typ.

< 0,3 W<0,3 W<0,3 W<0,3 W

Umgebungstemperatur

Ambient temperature range

0 ... +45 °C0 ... +45 °C0 ... +45 °C0 ... +45 °C

Schutzart

Protection classifi cation

IP20IP20IP20IP20

Abmessungen (B x H x T)

Dimensions ( W x H x D)

55 mm x 55 mm x

13 mm

55 mm x 55 mm x

13 mm

55 mm x 55 mm x

13 mm

55 mm x 55 mm x

13 mm

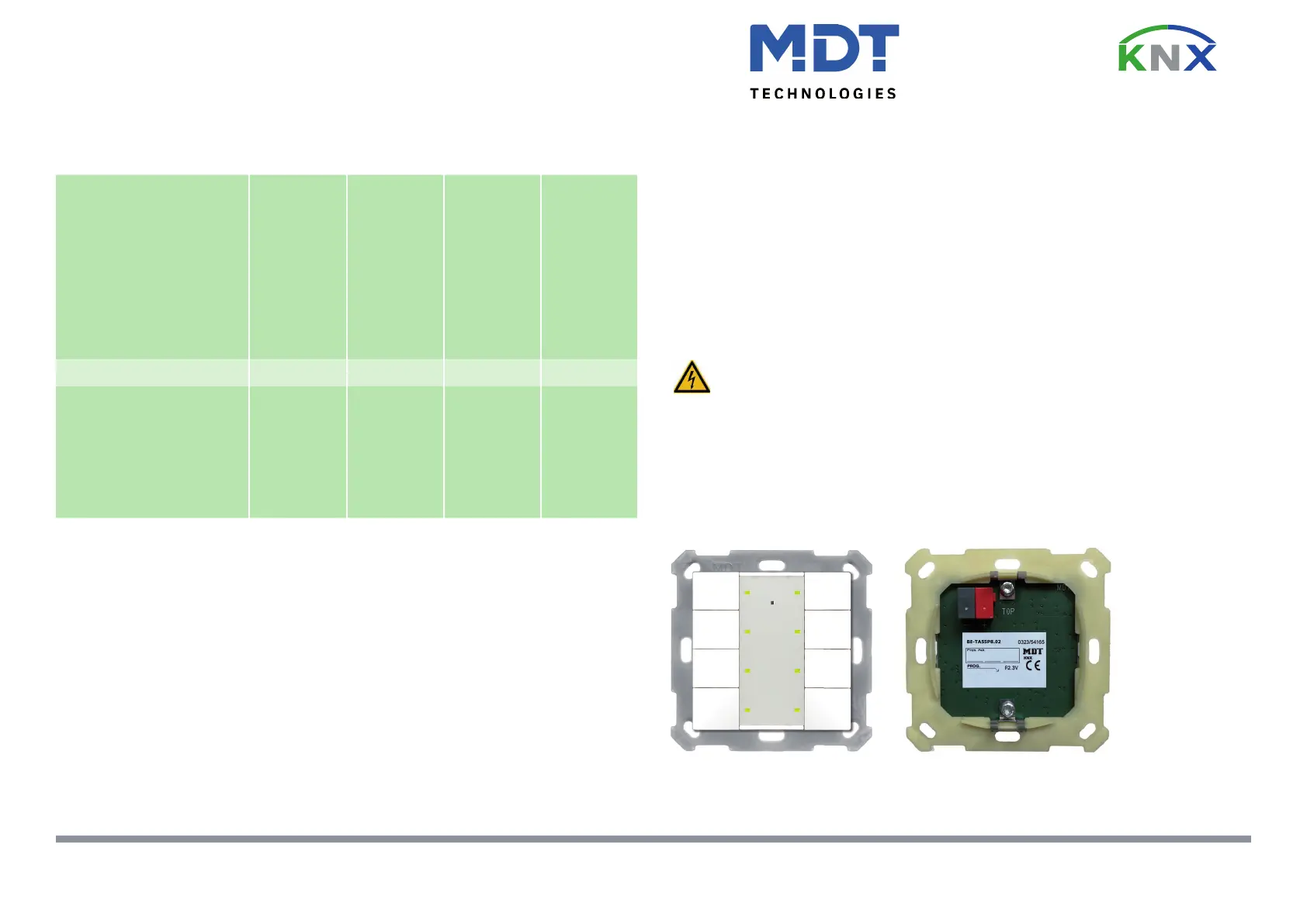

Technische Daten - Technical Data

1

23

Frontansicht - Front view

Allgemeine Sicherheitshinweise - Important safety notes

Lebensgefahr durch elektrischen Strom - Danger High Voltage

• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezi schen

Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE

Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.

Installation and commissioning of the device is only to be carried out by authorised electricans. The relevant local

standards, directives, regulations and instructions must be observed. The devices are approved for use in the EU and

have the CE mark. Use in the USA and Canada is prohibited.

Betriebsanleitung KNX Taster

nur für autorisiertes Elektrofachpersonal

Operating instructions KNX Push-button

for authorised electricians only

KNX Taster 55, BE-TA550x.x2,

KNX Taster Plus 55, BE-TA55Px.x2,

KNX Taster Plus TS 55, BE-TA55Tx.x2

Anschlussklemmen, Bedien- und Anzeigeelemente

Connection terminals, operating and display elements

1 - Busanschlussklemme

- KNX busconnection terminal

2 - Programmiertaster

- Programming key

3 - Rote Programmier LED

- Red programming LED

4 - Statusanzeige LED (TA55P/TA55T)

- Status indication LED (TA55P/TA55T)

4

5 - Orientierungs LED (TA55P/TA55T)

- Orientation LED (TA55P/TA55T)

6 - Temperatursensor (TA55T)

- Temperature sensor (TA55T)

5

®

Rückansicht - Rear view

6

7 - Bedientasten

- Operating buttons

7
