MDT BE-TAL55B1.01 Bedienungsanleitung

Lies die bedienungsanleitung für MDT BE-TAL55B1.01 (2 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 30 Personen als hilfreich bewertet und erhielt im Schnitt 4.1 Sterne aus 3 Bewertungen. Hast du eine Frage zu MDT BE-TAL55B1.01 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

MDT technologies GmbH

•

51766 Engelskirchen

•

Papiermühle 1

Tel.: + 49 - 2263 - 880

•

Fax: + 49 - 2263 - 4588

•

[email protected]

•

www.mdt.de

Stand: 0522

Technische Änderungen und Irrtümer vorbehalten,

Abbildungen können abweichen.

- ZZTALB01 -

Technische Daten

Technical Data

BE-TAL55B1.01BE-TAL55B2.01

Anzahl Tastenpaare/Tasterächen

Number of push button pairs /push buttons

1/22/4

Spezikation KNX Schnittstelle

Specication KNX interface

TP-256TP-256

Verfügbare KNX Datenbanken

Available application software

ETS 4/5ETS 4/5

Max. Kabelquerschnitt

Permitted wire gauge

KNX Busklemme

KNX busconnection terminal

0,8mm Ø, solid core0,8mm Ø, solid core

Versorgungsspannung

Power Supply

KNX BusKNX Bus

Leistungsaufnahme KNX Bus typ.

Power Consumption KNX bus typ.

< 0,5W< 0,5W

Umgebungstemperatur

Operation temperature range

0 bis + 45°C0 bis + 45°C

Schutzart

Enclosure

IP 20IP 20

Abmessungen (B x H x T)

Dimensions ( W x H x D)

55mm x 55mm x

25mm

55mm x 55mm x

25mm

Technische Daten KNX Taster Light 55 Basic - Technical Data KNX Push Button Lite 55 Basic

Allgemeine Sicherheitshinweise - Important safety notes

Lebensgefahr durch elektrischen Strom - Danger High Voltage

• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen

Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE

Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device

only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be

observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.

Betriebsanleitung KNX Taster Light 55 Basic

nur für autorisiertes Elektrofachpersonal

Operating Instructions KNX Push Button Lite 55 Basic

for authorised electricans

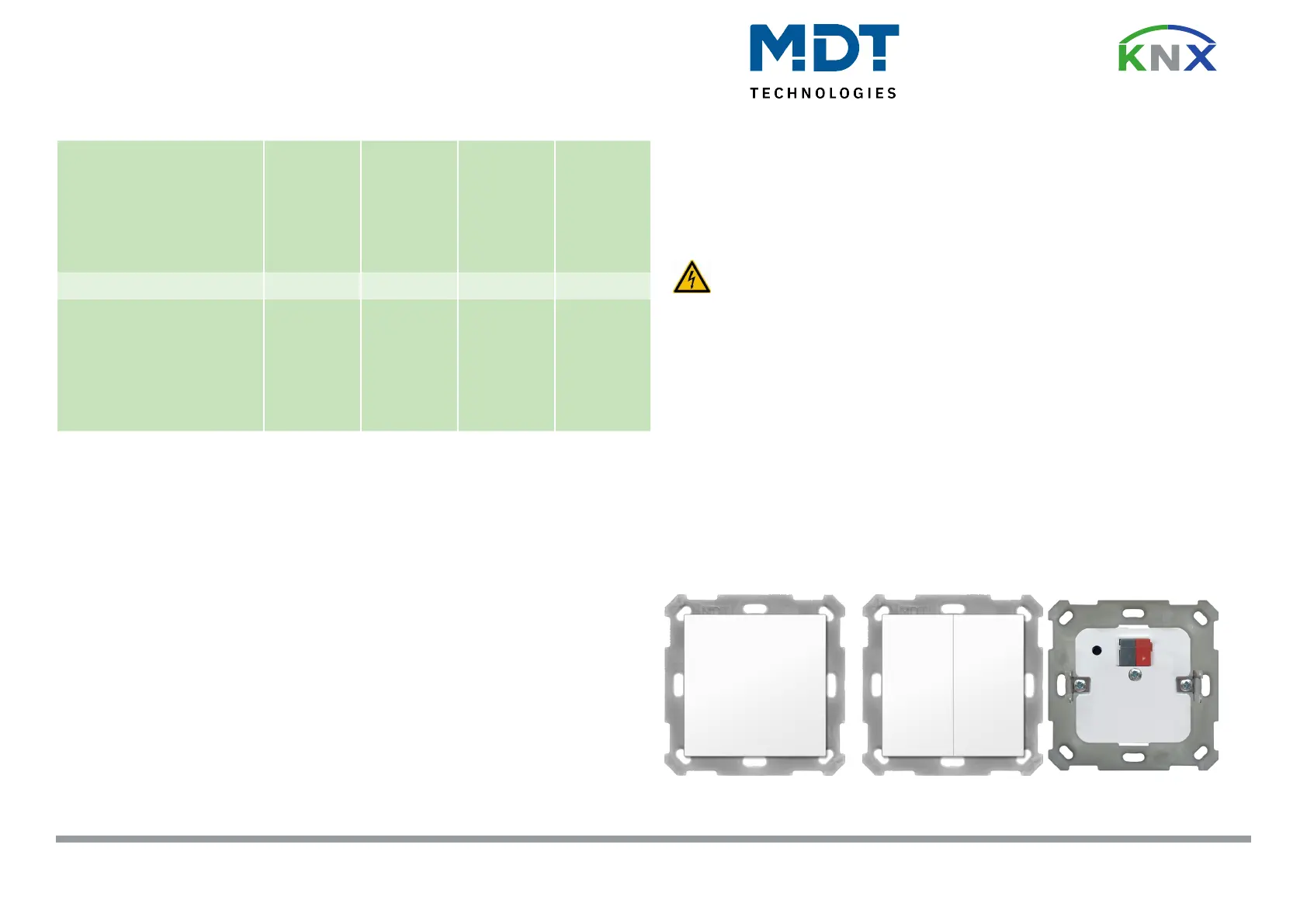

Anschlussklemmen, Bedien- und Anzeigeelemente KNX Taster Light 55 Basic

Terminals, Operating and Display KNX Push Button Lite 55 Basic

1,2,3,4 - Schaltächen zur Bedienung eingestellten Funktionen

- Push buttons to operate the adjusted functions

5 - Programmiertaster

- Programming key

6 - Rote Programmier LED

- Red programming LED

7 - Busanschlussklemme

- KNX busconnection terminal

BE-TAL55Bx.01 Back

5

7

BE-TAL55B1.01 FrontBE-TAL55B2.01 Front

1

2

1

2

3

4

6

®
