MDT technologies GmbH

•

51766 Engelskirchen

•

Papiermühle 1

Tel.: + 49 - 2263 - 880

•

Fax: + 49 - 2263 - 4588

•

[email protected]

•

www.mdt.de

Stand: 0422

Technische Änderungen und Irrtümer vorbehalten,

Abbildungen können abweichen.

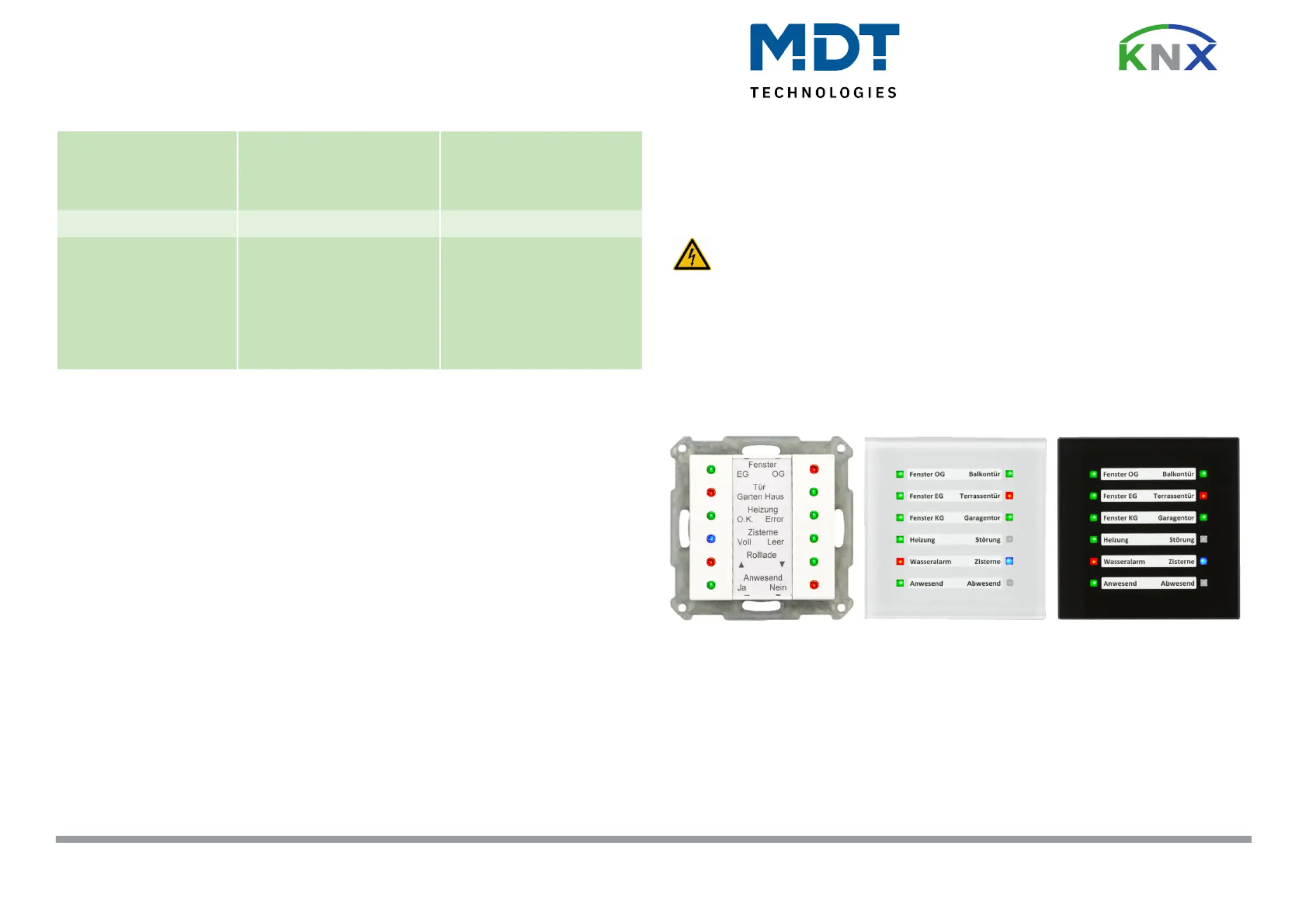

Technische Daten

Technical Data

SCN-LED55.01

SCN-GLED1W.01

SCN-GLED1S.01

Spezikation KNX Schnittstelle

Specication KNX interface

TP-256TP-256

Verfügbare KNX Datenbanken

Available application software

ETS 3/4/5ETS 3/4/5

Max. Kabelquerschnitt

Permitted wire gauge

KNX Busklemme

KNX busconnection terminal

0,8mm Ø, solid core0,8mm Ø, solid core

Versorgungsspannung

Power Supply

KNX BusKNX Bus

Leistungsaufnahme KNX Bus typ.

Power consumption KNX bus typ.

< 0,3W< 0,3W

Umgebungstemperatur

Operation temperature range

0 bis + 45°C0 bis + 45°C

Schutzart

Enclosure

IP 20IP 20

Abmessungen (B x H xT)

Dimensions (W x H x D)

41mm x 41mm x 13mm92mm x 92mm x 13mm

Technische Daten LED Anzeige - Technical Data LED Indicator

SCN-LED55.01

Allgemeine Sicherheitshinweise - Important safety notes

Lebensgefahr durch elektrischen Strom - Danger High Voltage

• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen

Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE

Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.

Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,

directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE

mark. Use in USA and Canada is prohibited.

Anschlussklemmen, Bedien- und Anzeigeelemente LED Indicator

Terminals, Operating and Display LED Indicator

Betriebsanleitung LED Anzeige

nur für autorisiertes Elektrofachpersonal

Operating Instructions LED Indicator

for authorised electricans

1 - Busanschlussklemme

- KNX busconnection terminal

2 - Programmiertaster

- Programming key

3 - Rote Programmier LED (SCN-LED55.01)

- Red programming LED (SCN-LED55.01)

4 - Rote Programmier LED (SCN-GLED1x.01)

- Red programming LED (SCN-GLED1x.01)

SCN-GLED1W.01

1

SCN-GLED1S.01

2

Alle roten LEDs der Sensorächen dienen

als Programmier LED. Diese blinken im

Wechsel von links nach rechts.

4

All red LEDs behind the sensor areas are

used as programming LED. They are

blinking alternately from the left to the

right side.

4

22113

44

®
