Seite 1/2
Bedienungsanleitung
HDMI Extender Mini II
70592344
Megasat Werke GmbH
Brückenstraße 2a
D-97618 Niederlauer
Version 1.0 (April 2022)
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Fehlerbehebung Technische Daten
Problem Lösung
Sender und
Empfänger können
nicht miteinander
verbunden werden?
1. Überprüfen Sie, ob die LED für die draht-
lose Verbindung ordnungsgemäß blinkt.
2. Starten Sie den Sender und / oder
Empfänger neu.
3. Schließen Sie das HDMI-Kabel erneut
an, oder versuchen Sie es mit einem
anderen HDMI-Kabel.
4. Bitte ändern Sie den Standort von
Sender und Empfänger und stellen Sie
sicher, dass sich die Geräte innerhalb
der Signalreichweite benden.
Die WLAN-LED-An-
zeige des Senders
ist aus und auf dem
Wiedergabegerät
wird kein Signal
ausgegeben.
1. Bitte überprüfen Sie, ob ein HDMI-Sig-
naleingang des Senders vorliegt.
2. Versuchen Sie die HDMI-Quelle direkt
an das Wiedergabegerät anzuschlie-
ßen, um zu sehen, ob ein Signal vom
Quellgerät ausgegeben wird. Oder
ändern Sie bei der Signalquelle die
Auösung (480p, 576p, 720p, 1080p)
und versuchen Sie es erneut.
Die Wiedergabe ist
nicht ießend und
stabil.
1. Bitte ändern Sie den Standort von
Sender und Empfänger und stellen Sie
sicher, dass sich das Gerät innerhalb
der Signalreichweite bendet.
2. Starten Sie den Sender/Empfänger neu.
3. Schließen Sie das HDMI-Kabel erneut an.
4. Entfernen Sie andere Störungen des
Funksignals und reduzieren Sie ggf.
Hindernisse.
Allgemeine Merkmale
• Videoauösung: max. 1920x1080 (1080P) @60Hz
• Unterstützte Auösungen: 480P, 576P, 720P, 1080P
• Max. Transferrate: 6.75 Gbps
• Impedance: 100 Ω
• Kompressions-Format: H.265
• Maximaler Pixeltakt: 165 MHz
• Funkfrequenzleistung: 13 dbm
• Drahtlose Standards: 802.11ac
• Signalrichtung: unidirektional
• Funkfrequenz: 5.8 GHz
• Übertragungsreichweite: max. 30 m
• Erweiterbar mit einem zweiten Empfänger (1auf 2)
• Betriebstemperatur: -5° C ~ 70° C
• Stromversorgung: DC5V/1A (über USB)
• Stromverbrauch Sender / Empfänger: max. 5 Watt
Sender
• HDMI-Eingang
• Micro-USB (zur Stromversorgung)
• Abmessungen (B/H/T): 39 x 10 x 90 mm
• Gewicht: 27 g
Empfänger
• HDMI-Ausgang
• Micro-USB (zur Stromversorgung)
• Abmessungen (B/H/T): 39 x 10 x 90 mm
• Gewicht: 27 g
Konformitätsinformation
Hiermit erklärt die Firma Megasat Werke GmbH,
dass sich folgendes Gerät in Übereinstimmung
mit den grundlegenden Anforderungen und den
übrigen einschlägigen Bestimmungen der Richt-
linien 2014/30/EU (EMC), 2014/35/EU (LVD) und
2014/53/EU (RED) bendet:
Megasat HDMI Extender Mini II
(Artikel-Nr. 0900194)
Die Konformitätserklärung zu diesem Produkt liegt
der Firma vor: Megasat Werke GmbH,
Brückenstraße 2a, D-97618 Niederlauer
Die Konformitätserklärung können Sie auf unserer
Homepage downloaden: www.megasat.tv/support/
downloads
Wenn Sie einen zusätzlichen Empfänger zu einem beste-
henden Paar hinzufügen möchten, oder die Verbindung
manuell herstellen wollen, gehen Sie wie folgt vor:
1. Schalten Sie den (zusätzlichen) Empfänger und den
Sender ein.
2. Klicken Sie einmal auf die Empfänger-Reset-Taste (mit
einer Nadel), um den Speicher des Empfängers zu
löschen.
3. Klicken Sie schnell dreimal auf die Empfänger-Reset-
Taste, um in den Suchmodus zu gelangen. Klicken Sie
nun schnell dreimal auf die Sender-Reset-Taste und
warten 5-8 Sekunden, bis beide Geräte gekoppelt sind.
Zusätzliche Empfänger-Extender hinzufügen
Hinweis:
Stellen Sie die Geräte zum Verbinden am besten in unmittelba-
rer Nähe auf, um sicherzustellen, dass beide Geräte in Reichweite
der Funksignale sind. Anschließend können Sie die Geräte am ge-
wünschten Platz anschließen.

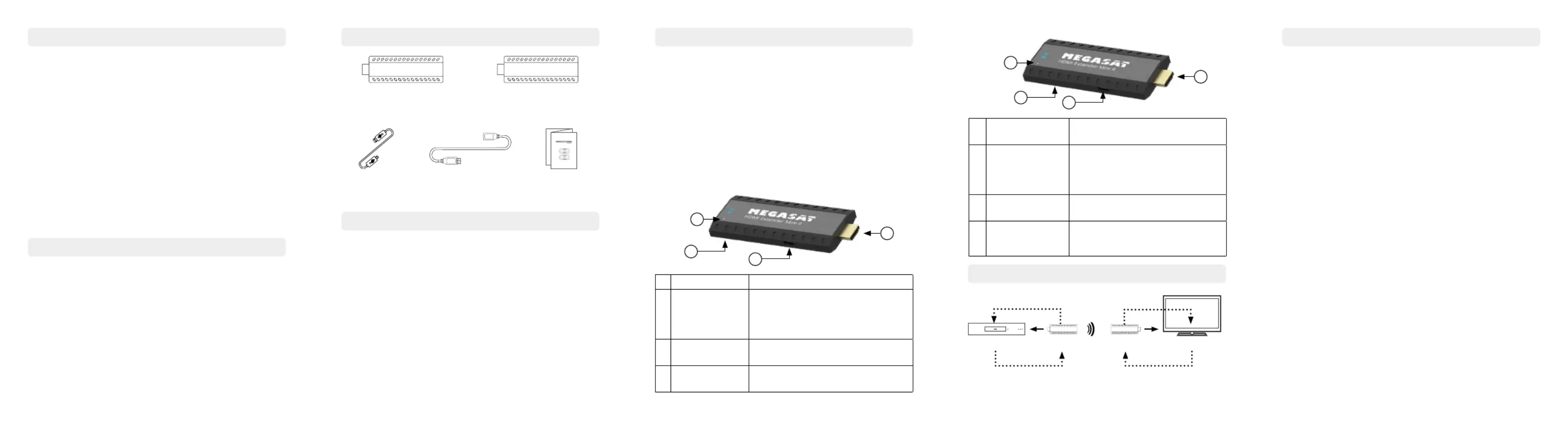

Sicherheitshinweise Lieferumfang Beschreibungen
Anschluss
Installationsvoraussetzungen
Einleitung
Bitte lesen Sie die folgenden Sicherheitshinweise vor der Installa-
tion und dem Betrieb sorgfältig durch:
1. Bitte beachten Sie alle Warnungen und Hinweise zu diesem Gerät.
2. -Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüs
sigkeiten ausgesetzt werden.
3. -Lassen Sie Kinder nicht mit Folien oder anderen Verpackungs
teilen spielen. Es besteht Erstickungsgefahr.
4. -Entfernen Sie nicht das Gehäuse, um das Risiko eines Strom
schlags zu vermeiden. Kontaktieren Sie qualiziertes und lizen-
ziertes Service-Personal, um das Gerät zu reparieren, oder kon-
taktieren Sie Ihren Händler.
5. Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei,
um eine ausreichende Luftzirkulation im Gerät zu ermöglichen.
Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder
anderen Wärmequellen wie z.B. einer Heizung aus.
1. HDMI-Quellgerät (DVD-Player, Receiver, Notebook, usw.)
2. HDMI-Wiedergabegerät wie z. B. Fernseher oder Beamer.
3. Prüfen Sie die HDMI-Auösung Ihres Wiedergabegerätes auf
eines der folgenden Werte: . Auösun480p, 576p, 720p, 1080p -
gen mit „interpoliert“ (z. B. 1080i) werden evtl. nicht unterstützt.
4. -Verbinden Sie den jeweiligen Extender mit den HDMI-Anschlüs
sen des Quell- und Wiedergabegerätes.
5. Zur Stromversorgung verbinden Sie den Empfänger und
Sender mit dem Micro-USB-Kabel und dem USB-An-
schluss am Wiedergabegerät und am Empfänger Gerät.
Hinweis: Haben Sie keine Möglichkeit die Extender per USB mit
Strom zu versorgen, können Sie auch ein passendes Netzteil ver-
wenden (DC 5 V, 1A).
1. Verbinden Sie den Sender mit dem HDMI-Quellgerät.
(Receiver, Notebook ....)
Optional können Sie die HDMI-Verlängerung verwen-
den, wenn Sie Probleme haben den HDMI Extender
direkt einzustecken.
2. Verbinden Sie den Empfänger mit dem HDMI-Wiederga-
begerät (TV, Beamer ...). Optional können Sie die HDMI-
Verlängerung verwenden, wenn Sie Probleme haben
den HDMI Extender direkt einzustecken.
3. Verbinden Sie die beiden Micro-USB Kabel mit dem USB
Anschluß der Gerätes oder verwenden Sie ein Netzteil,
um den Sender und Empfäner mit Strom zu versorgen.
4. Schalten Sie das HDMI-Quellgerät sowie das HDMI-Wie-
dergabegerät ein. Anschließend leuchtet die LED vom
Sender und Empfänger. Die Verbindung wird automa-
tisch hergestellt.
Hinweis:
Achten Sie darauf, dass am Quellgerät die
richtige Auösung eingestellt ist und am
Wiedergabegerät der richtige HDMI-Eingang
ausgewählt ist!
1x HDMI Extender Mini
(Sender)
2x USB auf
Micro-USB-Kabel
2x HDMI-
Verlängerung
1x Anleitung
1x HDMI Extender Mini
(Empfänger)
Der HDMI-Extender Mini II umfasst eine Sendeeinheit und eine
Empfängereinheit. Er ermöglicht das drahtlose Übertragen und Er-
weitern des HDMI-Signals bis zu einer Entfernung von 30 Metern.
Eine perfekte Lösung für Meetings, Konferenzen, Home-Entertain-
ment und Multimedia-Anwendungen.
Hinweis:
1. -Wenn das Funksignal durch Wände, Glas oder andere Hinder
nisse übertragen wird, führt dies zu Signalverlust. Bitte betreiben
Sie die Geräte in einer Umgebung mit wenigen Hindernissen.
2. Das Funksignal anderer Geräte in der Nähe kann sich auf die
Übertragung auswirken (z. B. Mikrowelle, drahtlose Tastatur bzw.
Maus oder Funk-Telefone).
HDMI
HDMI
1
2
3
1
HDMI-Eingang Anschluss an die HDMI-Quelle
2
Betriebs-LED LED leuchtet rot, wenn keine
Daten übertragen werden. LED
blinkt rot, wenn Daten übertragen
werden.
3
Micro-USB
(seitlich)
Anschluss der Stromversorgung mit
dem USB auf Micro USB-Kabel.
4
Reset-Taste
(unten)
Löscht den Speicher des Empfän-
gers.
1 HDMI-Ausgang Anschluss an das Wiedergabe-
gerät
2 Betriebs-LED LED leuchtet rot, wenn keine
Daten übertragen werden. LED
blinkt rot, wenn Daten übertra-
gen werden.
3 Micro-USB
(seitlich)
Anschluss der Stromversorgung
mit dem USB auf Micro-USB-Kabel.
4 Reset-Taste
(unten)
Löscht den Speicher des Empfän-
gers.
Sender
HDMI-Quelle Sender Empfänger Wiedergabegerät
USB auf Micro-USB-Kabel
zur Spannungsversorgung
Empfänger
USB auf Micro-USB-Kabel
zur Spannungsversorgung
1
2
3
4
Die LED Anzeige leuchtet in zwei unterschiedlichen Farben
1. Sie leuchtet rot, wenn das Gerät eingeschaltet wird.
2. Dann leuchtet sie blau, um den Verbindungsstatus anzu-
zeigen:
- Blaue Anzeige blinkt langsam - Warten auf Verbindung
- Die blaue Anzeige blinkt schnell - Das Gerät sucht nach einer
Verbindung
- Die blaue Anzeige leuchtet permanent - TX/RX vollständige
Verbindung, das Signal wird übertragen
4
HDMI Eingang des
Wiedergabegerät
HDMI Ausgang der
Wiedergabequelle
Installation
Produktspezifikationen
