I-00553 Rev B
Installation Instructions
Reference Series Rolling Furniture Rack
Rear Rackrail
TOOLS REQUIRED
#2 Phillips screwdriver
Hex Driver
1/2” Wrench
PARTS
Brackets
Rackrail
5/16-18 x 5/8” Hex Bolts
Nuts
#10 x 5/8” Phillips Wood Screws
QTY
DESCRIPTION
4
2
4
4
16
INSTALLATION
1) Using large holes in brackets as locators,
position two (2) brackets on bottom of RFR.
(FIGURE A)
2) Align four (4) wood screws with pre-drilled
holes in RFR and secure each lower bracket
to RFR. (FIGURE B)
3) Repeat steps 1-2 to install upper brackets.
4) Select appropriate mounting depth and secure
rackrails to brackets using two (2) 5/16-18 x 5/8”
hex bolts and two (2) nuts per side.
(FIGURE C)

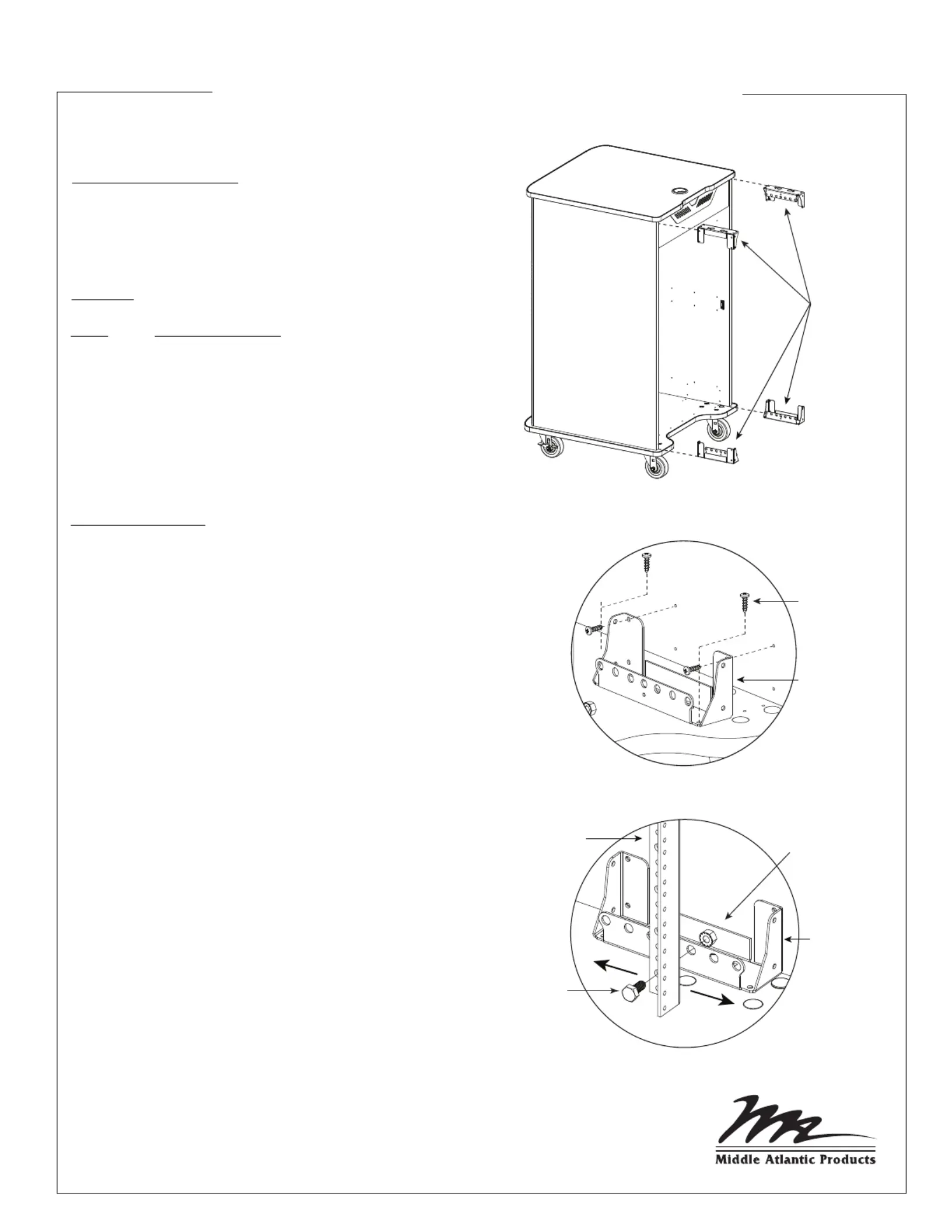

FIGURE A
FIGURE B
FIGURE C
Wood
Screws (4)
Brackets (4)
5/16-18 x 5/8”
Hex Bolt (1)
Nut (1)
Bracket
Rackrail
Bracket
Produktspezifikationen
| Marke: | Middle Atlantic |
| Kategorie: | Nicht kategorisiert |
| Modell: | RFR-ERRK-20 |
| Produktfarbe: | Schwarz |
| Höhe: | 889 mm |
| Verpackungsbreite: | 101.6 mm |
| Verpackungstiefe: | 952.5 mm |
| Verpackungshöhe: | 88.9 mm |
| Paketgewicht: | 4080 g |
| Warentarifnummer (HS): | 85389099 |
| Typ: | Regal-Schiene |
| Menge pro Packung: | 2 Stück(e) |
| Gehäusematerial: | Stahl |
| Montageset: | Ja |
| Nachhaltigkeitszertifikate: | RoHS |
| Schrauben enthalten: | Ja |
| Rack-Kapazität: | 20U |
| Anzahl von Schrauben: | 20 |
| Muttern enthalten: | Ja |
| Anzahl der Muttern: | 4 |
