Seite 1/8
11- 711
PL
INSTRUKCJA OBSŁUGI - 11 711
W UOGÓLNIENIU
Ten podnośnik jest hydraulicznym podnośnikiem z następującą zaletą zwartej konstrukcji, lekkości, dużego zasięgu podnoszenia, szybkiego
podnoszenia, zwinnego i stabilnego wyjmowania, regulowanego środka ładunku, bezpiecznego i niezawodnego itp.
Może być używany podczas montażu i demontażu części do demontażu, części konstrukcyjnej, które wymagają podnoszenia, transportu
w dół, jest idealnym narzędziem do montażu i naprawy w warsztacie samochodowym, mobilnym garażu.
MAIN SPECIFICATION
Pojemność
znamionowa (kg)
Min. Wysokość
siodełka (mm)
Max. Wysokość
siodełka (mm)
N.W.
(kg)
Wymiary
(mm)
Regulowany kąt
siodełka (°)
Regulowane pochylenie
siodełka (mm)
500
850
1760
57
490X270X740
10
25
GŁÓWNA KONSTRUKCJA
To gniazdo jest połączone przez (1) jednostka napędowa (2) podstawka na kółkach (3) jednostka siodłowa
MONTAŻ PRZED UŻYCIEM

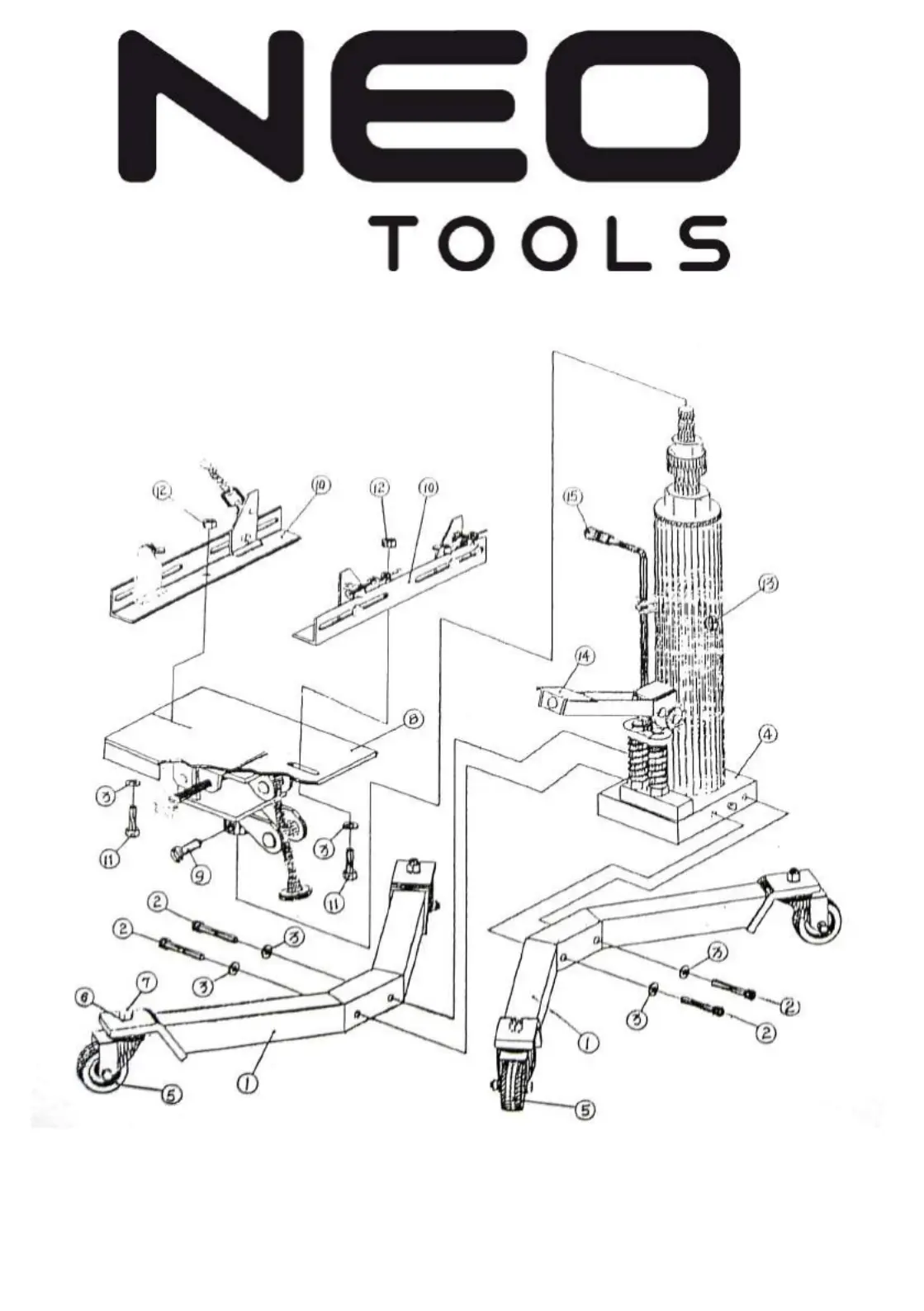

Do transportu podnośnik jest podzielony na trzy części. Przy pierwszym montażu zgodnie z rysunkiem nr 1.
1. stojak na koła (1) połącz dwa stojaki na koła (1) z zespołem napędowym (4), wsuwając śrubę sześciokątną (2) (M12X75) i kołek
rozporowy (3) do odpowiedniego otworu w jednostce napędowej i dokręć śrubę. (2) Zamontować cztery kółka samonastawne (5) wraz
z podkładką sprężystą (6) na czterech nogach stojaków (1) i dokręcić nakrętki (2).
2. Włożyć pierwszą część tłoka do otworu (Φ28) zespołu siodełka (8) we właściwej pozycji i dokręcić śrubę (M8) (9).
3. Przymocuj dwa zaciski (10) za pomocą śruby (11) (M12X25) i podkładki (3) do nakrętki (12) (M12) na zespole siodełka (8) i zakręć
śrubę, odległość między dwoma zaciskami może w razie potrzeby dostosować.
4. Wymienić zawór odpowietrzający (13) z otworem pośrodku zamiast tego bez otworu
To wszystko do montażu.
INSTRUKCJA
1. Podnoszenie siodła
Dokręć uchwyt zaworu spustowego (15), obracając go w kierunku zgodnym z ruchem wskazówek zegara i naciśnij pedał nożny (14). Jeśli
ręcznie, umieść rączkę w tulei rączki sterowanej nożnie, poruszaj nią w górę iw dół.
2. Opuszczanie siodełka
Ze względów bezpieczeństwa należy bardzo powoli obrócić uchwyt zaworu spustowego w kierunku przeciwnym do ruchu wskazówek
zegara. Upewnij się, że nie przekracza 25 mm na sekundę. Jeśli obniża się zbyt szybko, przekręć uchwyt zaworu spustowego w prawo.
OSTRZEŻENIE
1. Pamiętaj, aby nie przekraczać pojemności znamionowej 0,5 T.
2. Upewnij się, że ładujesz dokładnie środek gniazda transmisyjnego. Jeśli nie, wyreguluj uchwyt, aby go zamknąć.
3. Po umieszczeniu na nim obciążenia należy zastosować łańcuch zabezpieczający.
4. Podczas podnoszenia ładunku należy pracować pod nim, należy korzystać ze stojaka zabezpieczającego.
5. W cylindrze musi być wystarczająca ilość oleju, aby cylinder mógł regularnie pracować.
6. nia podnośnika, siodełko musi znajdować się w najniższym położeniu. Podczas wyjmowa
7. Zachowaj części do demontażu, aby uniknąć zardzewienia.
HYDRAULICZNY TELESKOP
ITEM NO.
OPIS
Q’TY
ITEM NO.
OPIS
Q’TY
1
Podstawa na kółkach
2
9
Śruba (M10)
1
2
Śruba sześciokątna (M16X75)
4
10
Szyna, rama
1
3
Podkładka (Φ12X20)
6
11
Śruba sześciokątna (M12X25)
1
4
Podnośnik hydrauliczny
1
12
Nakrętka(M12)
2
5
Koło rolkowe
4
13
Zawór odpowietrzający
2
6
Podkładka sprężysta (12mm)
4
14
Pedał
2
7
Nakrętka
4
15
Uchwyt zaworu, dźwignia zwalniająca
1
8
Jednostka siodłowa
1
EN
OPERATING INSTRUCTIONS - 11 711
GENERALIZATION
This jack is a removal hydraulic with the following advantage compact construction, light in weight, long lift range, fast in lift, agile and
stable in removing, center of the load adjustable and safe and reliable etc.
It can be used when assembling and dissembling the removal parts, structal part, which need lifted, descended transported, it’s the ideal
tool for assembling and repairing in motor repair shop, mobile garage.
MAIN SPECIFICATION
Rated capacity
(kg)
Min.height of
saddle(mm)
Max.height of
saddle(mm)
N.W.
(kg)
Dimensions
(mm)
Adjustable angle of
saddle(°)
Adjustable skew of
saddle(mm)
500
850
1760
57
490X270X740
10
25
MAIN CONSTRUCTION
This jack is combined by (1)power unit (2)wheelstand unit (3)saddle unit
ASSEMBLING BEORE USE
For transportation, the jack is separated into three components. When used first time assembling according to the No.1 drawing.
1. Wheelstand
(1) connect the two wheelstands (1) with the power unit (4) by inserting the in six angled bolt (2) (M12X75)and asher (3) into the proper -
hole on the power unit and tighten the screw. (2) Assembling four castors wheels (5) together with spring washer (6) on the four feet of
the wheelstands (1) and tighten the nuts (2).
2. Make the first part of piston into the hole (Φ28) of the saddle unit (8) at the proper position and thghten the screw (M8)(9) .
3. Fasten the two cramps (10) with bolt (11) (M12X25) and washer (3) to the nut (12) (M12) on the saddle unit (8) and closen the screw,
the distance between the two cramps can be adjusted if needed.
4. Change the air vent valve (13) with a hole in the center instead of the one without a hole
That’s all for assembling.
INSTRUCTION
1. ising the saddle Ra
Tighten the release valve handle (15) by tuming in a clockwise direction and operate the foot pedal (14). If by hand, place the handle in
the foot operated handle sleeve, operate the handle up and down.
2. Lowering the saddle
For safety, turn the release valve handle very slowly in counter clockwise. Be sure not exceed 25mm per second. If it lowers too fast, –
tum the release valve handle in clockwise.
WARNING
1. Be sure not exceed the rated capacity 0.5T.
2. Be sure to load frimly on center of the transmission jack. If not, adjust the handle to close it.
3. After putting the load on it, usde safety chain.
4. When lifting load, need work under it, must use the safety stand.
5. There must be enough oil in the cylinder so that the cylinder can opercate regularl y.
6. When remove the transmission jack, the saddle must be at the lowest position.
7. Keep the removal parts to avoid rusted.
ITEM NO.
DESCRIPTION
Q’TY
ITEM NO.
DESCRIPTION
Q’TY
1
wheelstand
2
9
Screw(M10)
1
2
In six-angled blot(M16X75)
4
10
cramp
1
3
Washer(Φ12X20)
6
11
Out six-angle bolt(M12X25)
1
4
Power unit
1
12
Nut(M12)
2
5
Castor wheel
4
13
Air vent valve
2
6
Spring washer(12mm)
4
14
Foot pedal
2
7
nut
4
15
Release valve handle
1
8
Saddle unit
1
