Seite 1/9

INSTRUCTION MANUAL

WWW.NEOMOUNTS.COM

PLASMA-W2500BLACK/SILVER

PLASMA-M2500(T)BLACK/SILVER

PLASMA-W2250BLACK/SILVER

PLASMA-M2250BLACK/SILVER

Floor stand

Vloersteun

Bodenständer

Support au sol

Supporto da pavimento

Soporte de suelo

Suporte de chão

Gulvstander

Gulv stativ

Golvstativ

Lattiateline

Stojak podłogowy

Podlahový stojan

Stativ pentru podea

min 1145 mm - max 1645 mm

min 1030 mm - max 1530 mm

1035 mm

900 mm

1035 mm

890 mm

440 mm

640 mm

min 1120 mm - max 1620 mm

min 1190 mm - max 1690 mm

Connect the trolley (E) to the column (D)

Monteer de trolley (E) aan de kolom (D)

Verbinden Sie Fahrgestell (E) und Pylone (D)

Fixez le socle à roulettes (E) à la colonne (D)

Collegare il carrello (E) alla colonna (D)

Conecte el carro (E) a la columna (D)

Encaixe o carrinho (E) à coluna (D)

Podłączyć podstawę wózka (E) do kolumny (D)

Attach upper bar (A) with slotted holes facing upwards and towards the screen.

Attach lower bar (B) with slotted holes facing  oor and towards the screen

Bevestig de bovenstang (A) met de sleuven naar boven en richting het scherm.

Bevestig de onderstang (B) met de sleuven naar de vloer en richting het scherm

Obere Stange (A) befestigen mit Langlöcher nach oben und zum Bildschirm. Untere

Stange (B) befestigen mit Langlöcher nach unten und zum Bildschirm

Fixez la barre horizontale supérieure (A) avec les trous oblongs orientés vers le

haut et vers l’écran. Fixez la barre horizontale inférieure (B) avec les trous oblongs

orientés vers le sol et vers l’écran

Attaccare la barra superiore (A) con fori asolati rivolti verso l’alto e verso lo schermo.

Attaccare la barra inferiore (B) con fori asolati rivolti verso il pavimento e verso lo

schermo

Coloque la barra superior (A) con ori cios ranurados hacia arriba y hacia la pantalla.

Coloque la barra inferior (B) con ori cios ranurados hacia el piso y hacia la pantalla

Conecte a barra superior (A) com orifícios voltados para cima e para a tela. Conecte

a barra inferior (B) com orifícios voltados para o chão e para a tela

Przymocuj górną bęlke uchwytu (A) z otworami do góry i w kierunku ekranu.

Przymocuj dolny bęlke uchwytu (B) z otworami skierowanymi w stronę podłogi i

w kierunku ekranu

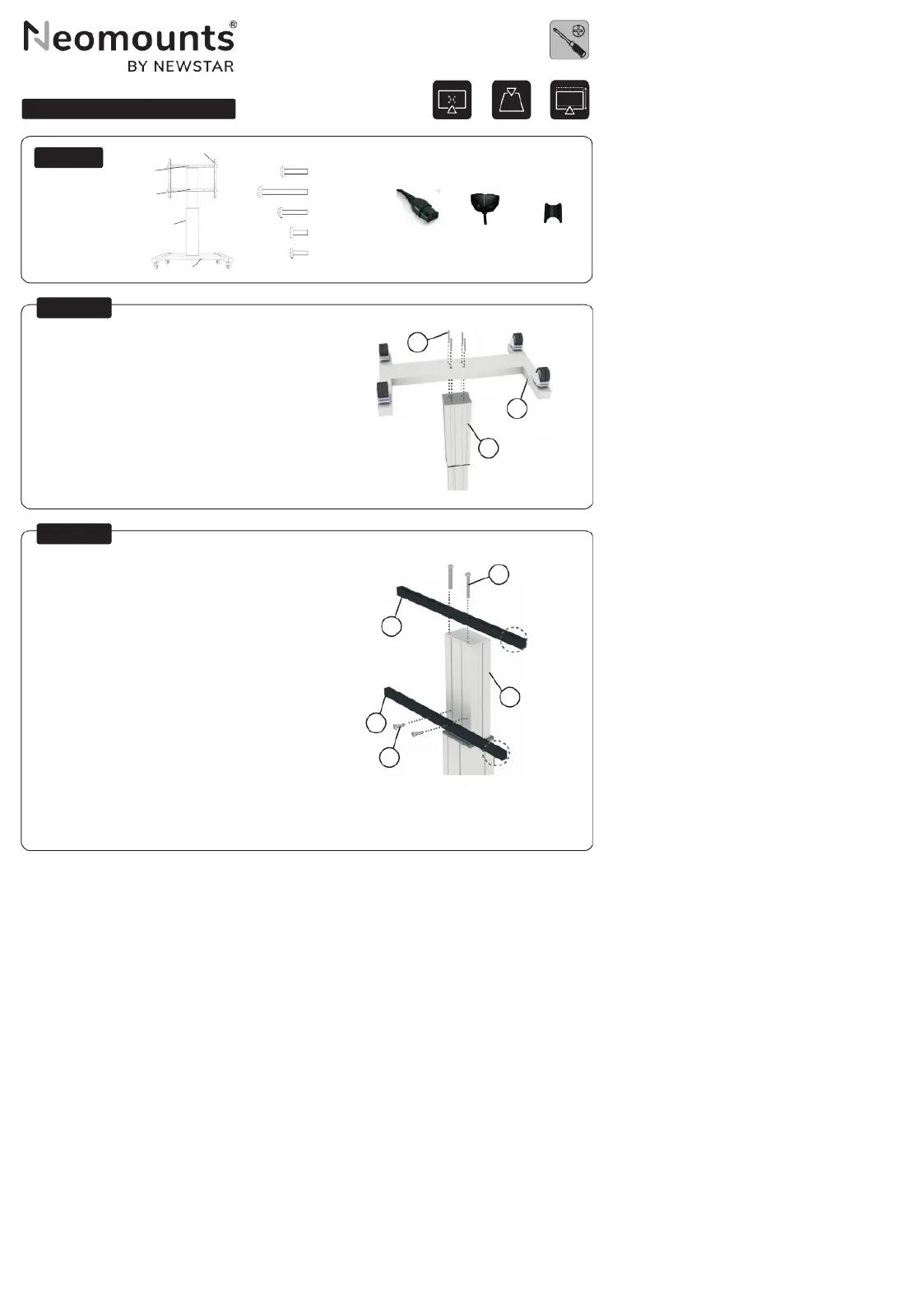

PARTS

PLASMA-M2250BLACK/SILVER

STEP 1

STEP 2

T loo

0-130 kg |

0-286,6 lbs

200x200 -

800x600 mm

120-170 cm

C. “Lift&Lock”-brackets (x2)

A. Upper bar (x1)

B. Lower bar (x1)

D. Motorised

column (x1)

E. Trolley (x1)

F. M8x40mm (x4)

G. M8x85mm (x2)

I. M8x16mm (x4)

H. M6x30mm (x2)

J. M6x16mm (x4)

L. Control unit (x1) M. Cable clip (x3)K. Power cable (x1)

Connect the trolley (D) to the column (C)

Monteer de trolley (D) aan de kolom (C)

Verbinden Sie Fahrgestell (D) und Pylone (C)

Fixez le socle à roulettes (D) à la colonne (C)

Collegare il carrello (D) alla colonna (C)

Conecte el carro (D) a la columna (C)

Encaixe o carrinho (D) à coluna (C)

Podłączyć podstawę wózka (D) do kolumny (C)

Assemble and install the frame (A) to the column (C)

Zet het frame in elkaar en installeer het frame (A) aan de kolom (C)

Montieren Sie den Rahmen (A) und verbinden Sie Rahmen un Säule (C)

Assemblez et installez le cadre (A) sur la colonne (C)

Installare la piastra VESA (A) alla colonna (C)

Montar y instalar la placa VESA (A) a la columna (C)

Montar e instalar a placa VESA (A) na coluna (C)

Zamontuj i Instalowanie płytę VESA (A) w kolumnie (C)

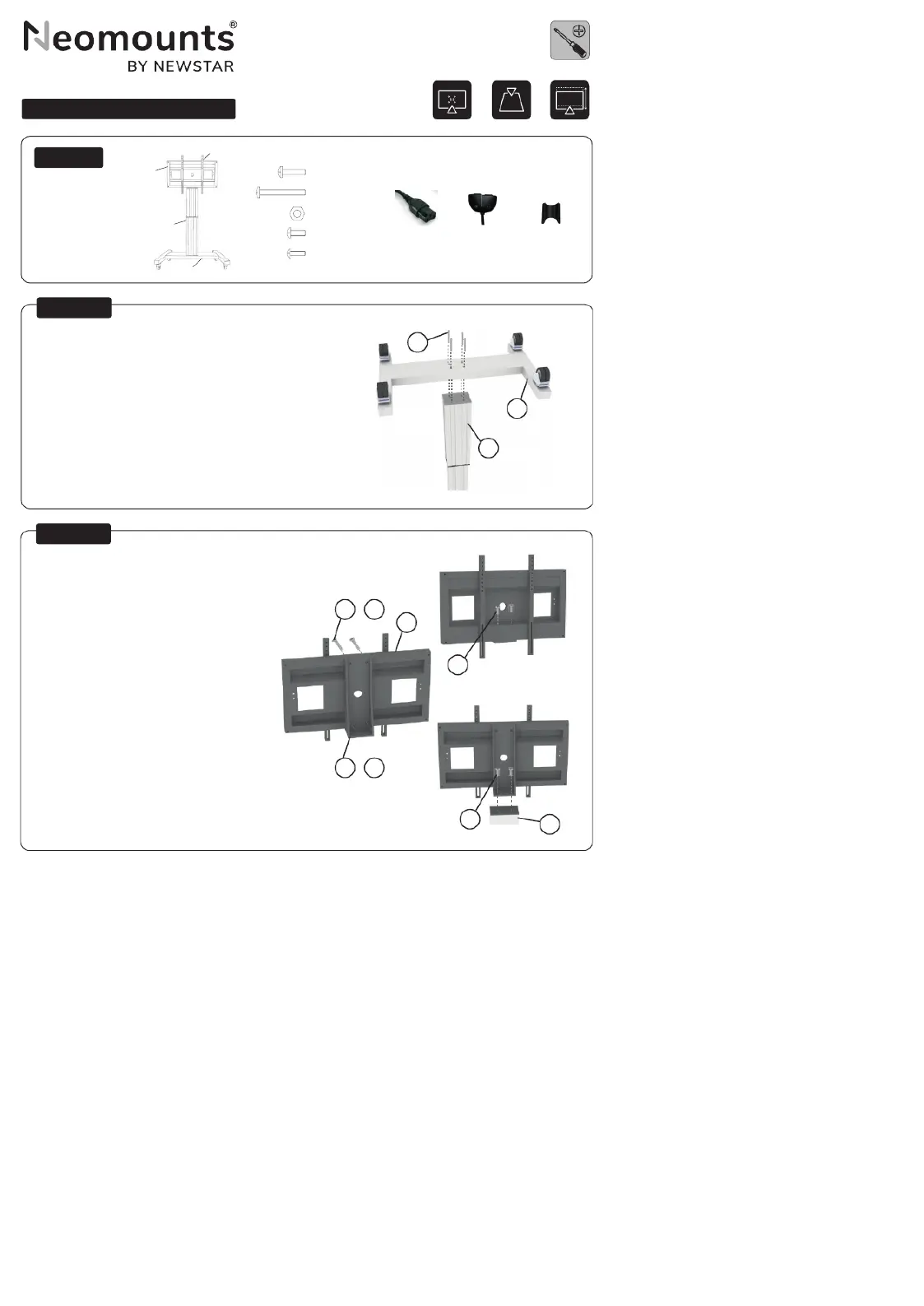

PARTS

PLASMA-M2500

BLACK/SILVER

STEP 1

Front view

Back view

T loo

0-150 kg |

0-330,7 lbs

200x200 -

800x600 mm

111-161 cm

B. “Lift&Lock”-brackets (x2)

A. Frame (x1)

C. Motorised

column (x1)

D. Trolley (x1)

STEP 2

E. M8x40mm (x8)

F. M8x75mm (x4)

H. M8x16mm (x4)

G. M8 (x4)

I. M6x16mm (x4)

K. Control unit (x1) L. Cable clip (x3)J. Power cable (x1)

Produktspezifikationen

Marke:	NeoMounts
Kategorie:	Wandstütze
Modell:	PLASMA-M2250
Tiefe:	735 mm
Produktfarbe:	Silber
Höhe:	1700 mm
Höhenverstellung:	Ja
Befestigungstyp:	Flur
Höchstgewichtskapazität:	130 kg
Verpackungsbreite:	730 mm
Verpackungstiefe:	310 mm
Verpackungshöhe:	1350 mm
Warentarifnummer (HS):	85299049
Ursprungsland:	Deutschland
Typ:	Tragbarer Flachbildschirm-Bodenständer
Anzahl Produkte pro Versandkarton:	1 Stück(e)
Gewicht Versandkarton:	51800 g
Länge des Versandkartons:	800 mm
Breite des Versandkartons:	1140 mm
Höhe des Versandkartons:	385 mm
Höhenanpassungsrate:	1150 - 1650 mm
Maximale Bildschirmgröße:	100 "
Anzahl der Display unterstützt:	1
Nettogewicht Verpackung:	43000 g
Minimum Bildschirmgröße:	42 "
Minimale VESA-Halterung:	200 x 200 mm
Maximale VESA-Halterung:	800 x 600 mm
Verbessertes Kabelmanagement:	Ja
Nettogewicht Hauptkarton:	45700 g
Anzahl pro Europalette:	5 Stück(e)
