R

Page 1BDA 639

·

The power system is certified as a connector with breaking capacity according CON

IEC / EN / UL / CSA-C22.2 No. 60320-1.

·

It is intended for use as an appliance coupler and interconnection coupler.

·

It serves to supply power to an appliance and from an appliance to other equipment.

·

To be installed by qualified person only.

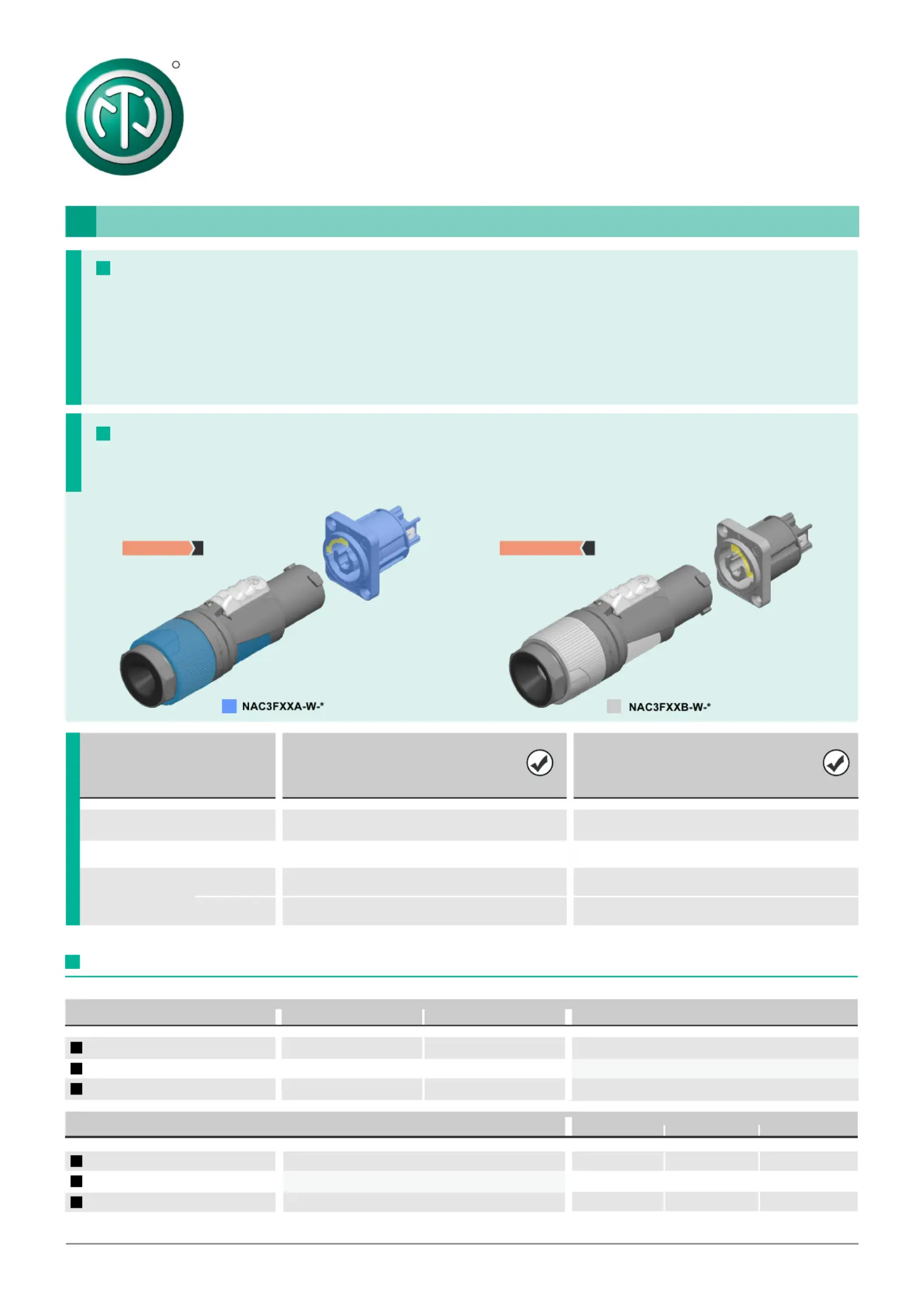

Connector Combination & Keyways:

With the two non-interchangeable types of connectors (A type and B type) it is impossible to produce a short circuit.

Mating connectors (combination) are identified by mechanical keyways and by color.

A type (color coding blue)B type (color coding gray)

A APPLICATION & SAFETY INSTRUCTION

ð

Approval based:IEC/EN 60320-1UL 60320-1

CAN/CSA-C22.2 No. 60320-1

Rating:

Wire size:

Cable O.D.: *-S:

*-L:

250 V ac / 16 A

2

1.5 - 2.5 mm

6.0 - 12.0 mm (0.24 - 0.47")

10.0 - 16.0 mm (0.39 - 0.63")

127 V ac / 20 A

16 - 12 AWG

6.0 - 12.0 mm (0.24 - 0.47")

10.0 - 16.0 mm (0.39 - 0.63")

CABLE LIST

Cable: IEC/EN 60320-1

H07RN-F

H05RN-F

H05VV-F

2 2

3 x 1.5 mm3 x 2.5 mm

-S L-

-S -

-S-S

Cable: UL 60320-1, CAN/CSA-C22.2 No. 60320-1

SOOW

SJOOW

SJTOOW

16/3 AWG14/3 AWG12/3 AWG

-S -L -L

-S-S-L

-S-S-S

CABLE LIST

APPLIANCE INLETAPPLIANCE OUTLET

Power OUT

Power IN

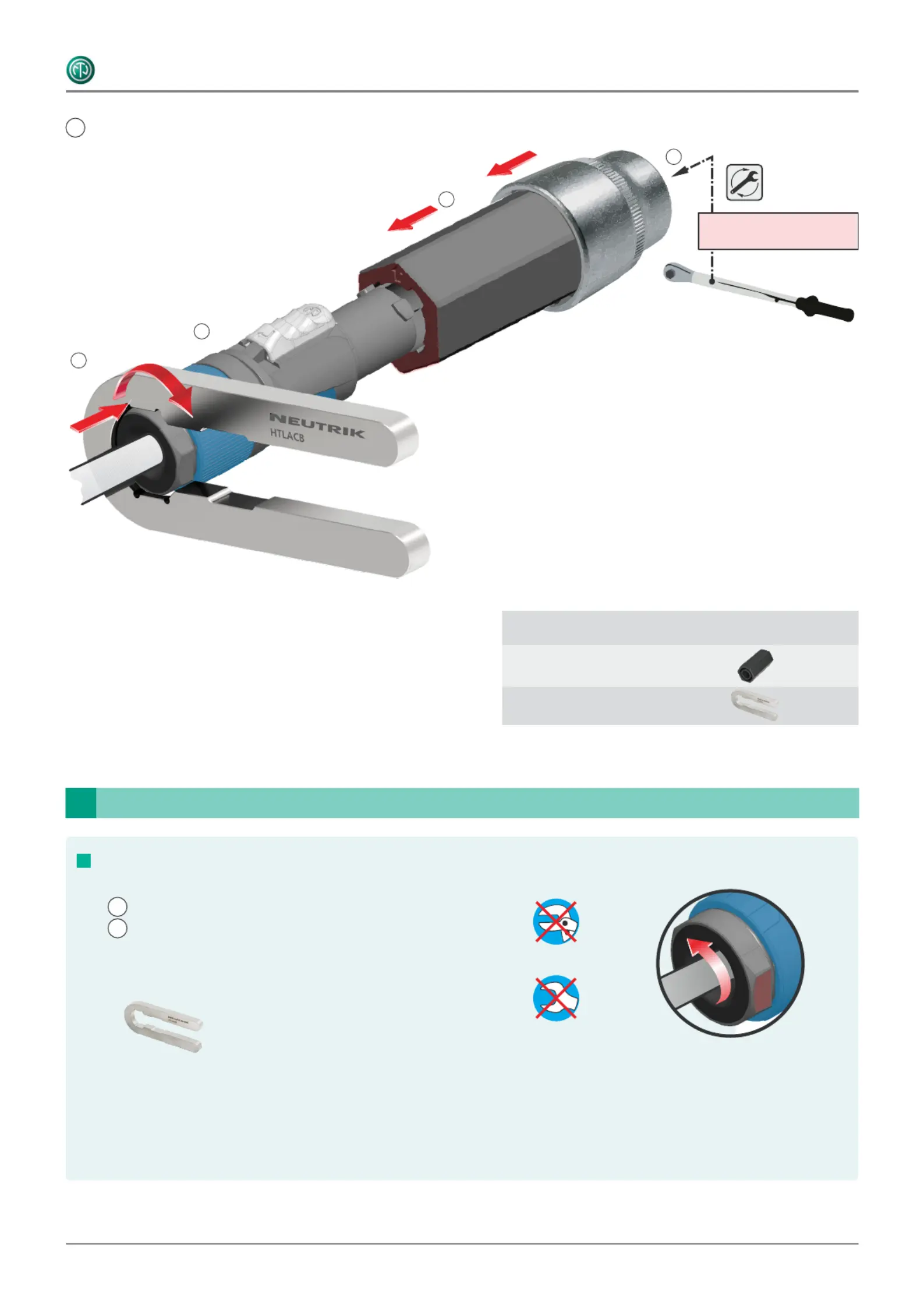

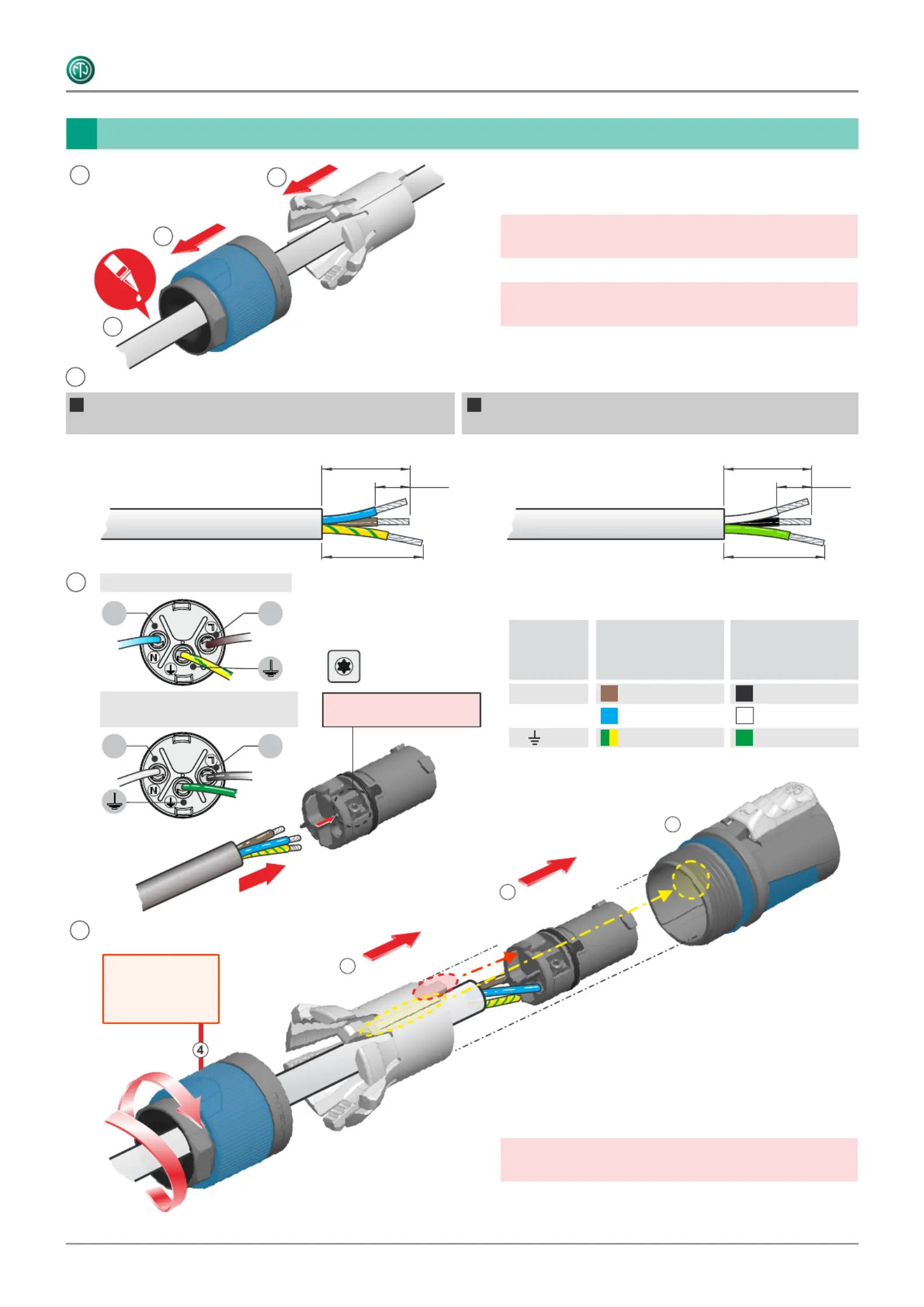

APPLICATION & ASSEMBLY INSTRUCTION

powerLocking 3 pole Power ConnectorCON

®

|

NAC3FXXA-W-* & NAC3FXXB-W-*

APPLICATION:
