Benötigte Montageteile:

4x NM-IPS1

schwarze Kunststoffhülsen

für LGA1200/115x

4x NM-IPS3

blaue Kunststoffhülsen

für LGA1851/1700

Stecken Sie zunächst die Kunststoffhülse und

anschließend die Montagebrücken auf die Stutzen.

Befestigung des Kühlers auf der CPU6

Achtung: Ziehen Sie die Schrauben vorsichtig bis zum

Anschlag an, aber wenden Sie nicht zu viel Kraft auf

(max. Drehmoment 0,6 Nm).

Verwenden Sie die Lochposition 1 für LGA1200/LGA115x

(LGA1150, LGA1151, LGA1155, LGA1156) und die

Lochposition 2 für LGA1851/LGA1700:

4x NM-IBT5

Bolzen

4x NM-ICS1

Spacer-Clips

4x NM-ITS1

Rändelschrauben

2x NM-IMB2

Montagebrücken

1x NM-IBP4

Backplate

Scan this code to

display multilingual

manuals on your

phone.

NOCTUA NH-D15 chromax.black

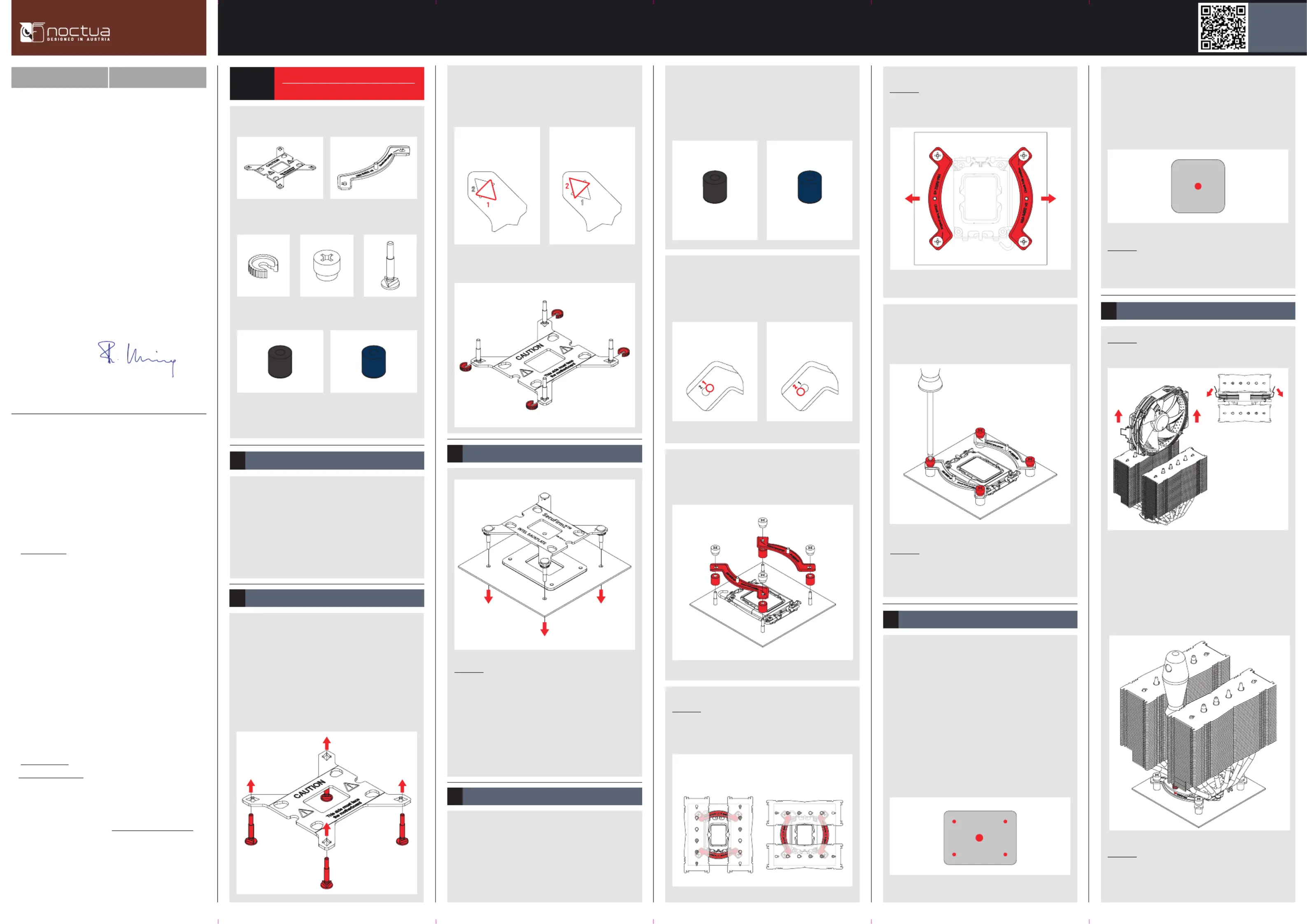

MONTAGEANLEITUNG

Position 1:

LGA1200/115x

Position 2:

LGA1851/1700

INTELAMD

LGA1851, LGA1700,

LGA1200 & LGA115x

Achtung: Wählen Sie die Ausrichtung der

Montagebrücken gemäß der gewünschten Orientierung

des Kühlers.

NM-IPS3 (blau)

LGA1851/1700

NM-IPS1 (schwarz)

LGA1200/115x

Verwenden Sie die schwarzen NM-IPS1 Kunststoffhülsen

für LGA1200/LGA115x (LGA1150, LGA1151,

LGA1155, LGA1156) und die blauen NM-IPS3

Kunststoffhülsen für LGA1851/LGA1700.

Befestigung der Backplate

3

Installation der Montagebrücken 4

Fixieren Sie die Bolzen mittels der NM-ICS1 Spacer-

Clips.

Achtung:Mainboard Die ab Werk am verbaute

Backplate muss nicht abgenommen werden. Die

Backplate des Kühlers wird über der Backplate des

Mainboards installiert.

Platzieren Sie die Backplate auf der Rückseite

des Mainboards, sodass die Bolzen durch die

Montagelöcher ragen.

Bitte identizieren Sie zunächst die korrekten

Kunststoffhülsen sowie die korrekte Lochposition

auf den Montagebrücken, je nachdem, ob Sie ein

LGA1200/LGA115x (LGA1150, LGA1151, LGA1155,

LGA1156) Mainboard oder eines der LGA1851/

LGA1700 verwenden.

Position 1:

LGA1200/115x

Position 2:

LGA1851/1700

Use hole position 1 for LGA1200/LGA115x (LGA1150,

LGA1151, LGA1155, LGA1156) and hole position 2

for LGA1851/LGA1700:

INTEL

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für den Noctua NH-D15

chromax.black entschieden haben.

Der NH-D15 ist ein Dual-Tower Kühler der Eliteklasse,

der auf unserem legendären NH-D14 basiert und

dessen Streben nach ultimativer Kühlleistung

bei höchster Laufruhe konsequent weiterführt.

Ich bin zuversichtlich, dass Sie etwas von der

Forschungsarbeit und Sorgfalt werden spüren können,

die wir in dieses Produkt investiert haben.

Viel Freude mit Ihrem NH-D15 chromax.black!

Mit freundlichen Grüßen

Roland Mossig, Noctua CEO

Dieses Handbuch wird Sie Schritt für Schritt

durch den Installationsprozess des SecuFirm2™

Montagesystems führen.

Bitte besuchen Sie vor Beginn der Installation

das Kompatibilitäts-Zentrum auf unserer Website

(ncc.noctua.at), um sicherzustellen, dass der Kühler

uneingeschränkt mit Ihrem Mainboard kompatibel ist.

Überprüfen Sie, dass Ihr PC-Gehäuse ausreichend

Platz für den Kühler bietet, es keinerlei

Kompatibilitätsprobleme mit anderen Komponenten

(z.B. hohen Speichermodulen) gibt, und dass die

Lüfterklammern keinen Kontakt mit der Grakkarte

oder anderen PCIe Karten haben.

Noctua kann keinerlei Haftung für durch

Kompatibilitätsprobleme bedingte Schäden

übernehmen.

Sollten bei der Installation Schwierigkeiten auftreten,

besuchen Sie bitte die FAQ-Sektion unserer Website

(faqs.noctua.at) und zögern Sie nicht, sich unter

support@noctua.at an unser Support-Team zu

wenden.

Dieses Handbuch ist in verschiedenen Sprachen auf

unserer Website verfügbar: www.noctua.at/manuals

Setzen Sie anschließend den Kühler auf die CPU

und schrauben Sie ihn an die Schraubenstutzen der

Montagebrücken. Führen Sie jeweils 2-3 Umdrehungen

pro Schraube aus und wechseln Sie zwischen den

Schrauben hin und her, bis beide vollständig angezogen

sind.

Achtung: Die Verwendung von zu viel Wärmeleitpaste

verschlechtert den Wärmeübergang und die

Kühlleistung!

Für Prozessoren der LGA1200- und LGA115x-

Familien (LGA1150, LGA1151, LGA1155, LGA1156)

applizieren Sie bitte einen einzelnen Tropfen mit ca.

4-5mm Durchmesser in der Mitte:

Achtung: Nehmen Sie bitte zunächst die Lüfter sowie die

Schutzabdeckung von der Unterseite des Kühlers ab.

Orientierung 1

(Standardausrichtung)

Orientierung 2

Falls Sie den Kühler in einem bereits assemblierten

System verwenden möchten und Ihr Gehäuse keine

Öffnung an der Rückseite des Mainboard-Trägers

haben sollte, müssen Sie zunächst das Mainboard aus

dem Gehäuse ausbauen, um die mitgelieferte Backplate

installieren zu können.

Ausbau des Mainboards1

Befestigung der Backplate2

Identizieren Sie zuerst die dem Mainboard zugewandte

Seite der Backplate (mit Warnhinweisen markiert).

Wählen Sie anschließend den korrekten Lochabstand

für Ihren Sockeltyp und stecken Sie die vier Bolzen von

der anderen Seite (mit Modellname, SecuFirm2™-

Schriftzug und nummerierten Lochabständen markiert)

an der passenden Position durch die Ausnehmungen

der Backplate:

Achtung: Stellen Sie sicher, dass die Biegungen der

Montagebrücken nach außen zeigen.

Fixieren Sie die Montagebrücken mit den 4 NM-ITS1s

Rändelschrauben.

Achtung: Ziehen Sie die Schrauben vorsichtig bis zum

Anschlag an, aber wenden Sie nicht zu viel Kraft auf

(max. Drehmoment 0,6 Nm).

Aufbringen der Wärmeleitpaste5

Wenn sich auf der CPU Rückstände von

Wärmeleitpaste oder -pads benden, reinigen Sie

bitte zunächst die CPU. Bringen Sie anschließend

die mitgelieferte NT-H1 Wärmeleitpaste wie unten

dargestellt auf die CPU auf.

Für Prozessoren der LGA1851/LGA1700 applizieren

Sie bitte 5 kleine Tropfen, 4 Tropfen mit ca. 2mm

Durchmesser nahe den Ecken sowie 1 Tropfen mit

3-4mm Durchmesser in der Mitte:
