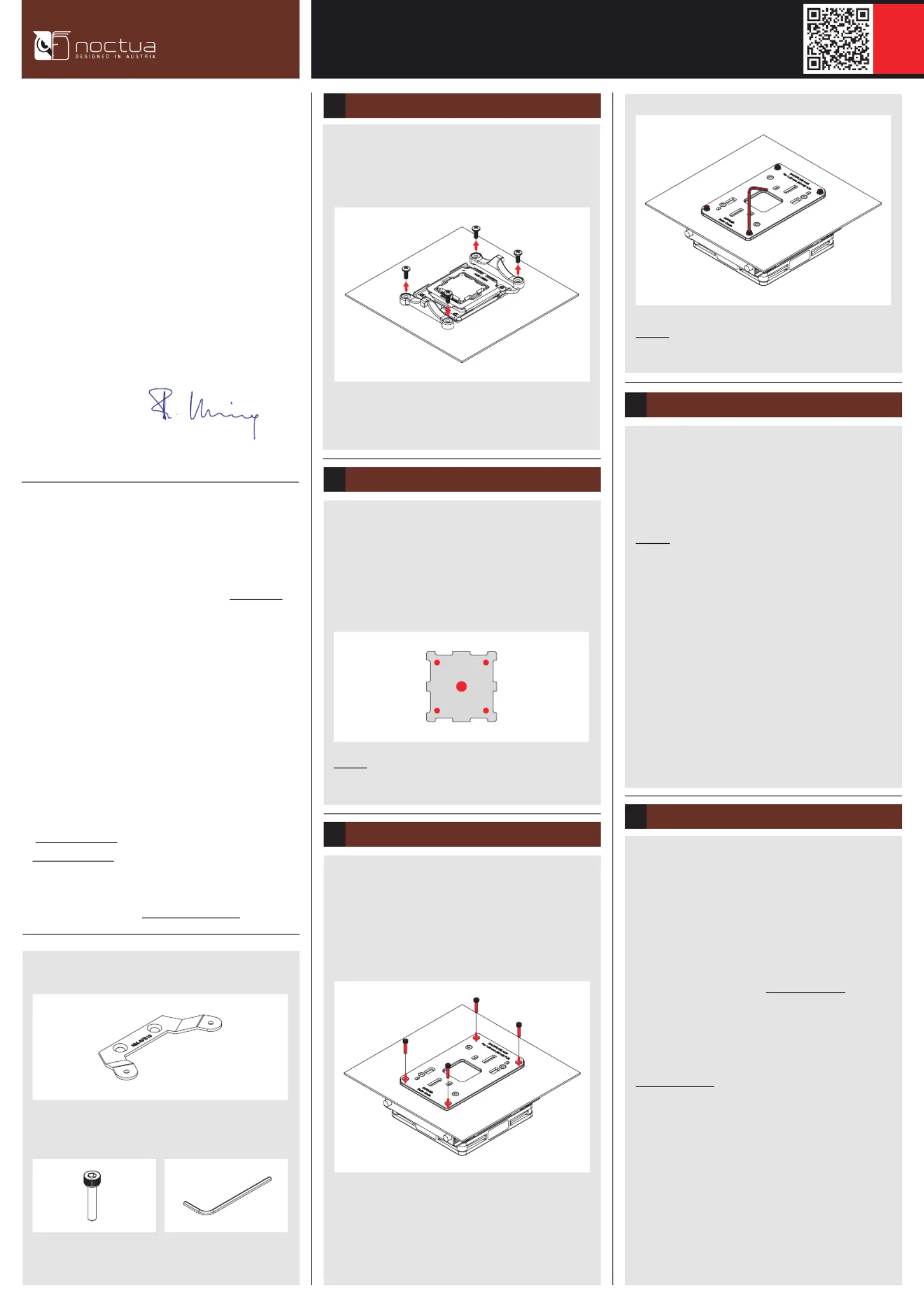

Noctua NH-L9a-AM5 Bedienungsanleitung

Lies die bedienungsanleitung für Noctua NH-L9a-AM5 (1 Seiten) kostenlos online; sie gehört zur Kategorie Hardwarekühlung. Dieses Handbuch wurde von 18 Personen als hilfreich bewertet und erhielt im Schnitt 5.0 Sterne aus 9.5 Bewertungen. Hast du eine Frage zu Noctua NH-L9a-AM5 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für den Noctua NH-L9a-AM5

entschieden haben.

Dieser kleine Kühler bündelt alle Vorzüge unserer vielfach aus-

gezeichneten High-End-Modelle in einem extrem kompakten,

rundum hochwertigen Komplettpaket für HTPCs und Small Form

Factor Systeme. Ich bin zuversichtlich, dass Sie etwas von der

Forschungsarbeit und Sorgfalt werden spüren können, die wir in

dieses Produkt investiert haben.

Viel Freude mit Ihrem NH-L9a-AM5!

Herzliche Grüße

Roland Mossig, Noctua CEO

Scan this code to display

multilingual manuals on

your phone.

NOCTUA NH-L9a-AM5

MONTAGEANLEITUNG

Selbst bei hochwertigen Produkten und strengen Qualitätskontrollen

lässt sich die Eventualität eines Defektes niemals vollends

ausschließen – deshalb haben wir es uns zum Ziel gesetzt,

Ihnen durch 6 Jahre Garantiezeit sowie direkte, rasche und

unkomplizierte Garantieabwicklung ein größtmögliches Maß an

Verlässlichkeit und Komfort zu bieten.

Zögern Sie nicht, sich unter an unser [email protected]

Support-Team zu wenden, falls es bei der Benutzung Ihres

NH-L9a-AM5 zu Problemen kommen sollte.

Bitte konsultieren Sie auch die FAQ-Sektion auf unserer Website:

www.noctua.at/faqs

Garantie, Support und FAQs!

Lüfter Setup4

Befestigung des Kühlers auf der CPU3

Dieses Handbuch wird Sie Schritt für Schritt durch den

Installationsprozess des SecuFirm2™ Montagesystems führen.

Bitte besuchen Sie vor Beginn der Installation das

Kompatibilitäts-Zentrum auf unserer Website (ncc.noctua.at),

um sicherzustellen, dass der Kühler uneingeschränkt mit Ihrem

Mainboard kompatibel ist.

Überprüfen Sie, dass Ihr PC-Gehäuse ausreichend Platz

für den Kühler bietet und es keinerlei Kompatibilitätsprobleme

mit anderen Komponenten gibt.

Noctua kann keinerlei Haftung für durch Kompatibilitätsprobleme

bedingte Schäden übernehmen.

Sollten bei der Installation Schwierigkeiten auftreten,

besuchen Sie bitte die FAQ-Sektion unserer Website

(www.noctua.at/faqs) und zögern Sie nicht, sich unter

support@noctua.at an unser Support-Team zu wenden.

Dieses Handbuch ist in verschiedenen Sprachen auf

unserer Website verfügbar: www.noctua.at/manuals

Benötigte Montageteile:

2x NM-AFB10 Montagewinkel

(vorinstalliert)

4x NM-ALS2MontageschraubenNM-SMT6Montagewerkzeug

Entfernen von vormontiertem Retention-Modul1

Falls Ihr Mainboard über ein vormontiertes, mit der Backplate

verschraubtes Retention-Modul zur Installation von CPU Kühlern

verfügt, entfernen Sie dieses bitte, indem Sie die vier Schrauben lösen.

Achtung: Die Verwendung von zu viel Wärmeleitpaste verschlechtert

den Wärmeübergang und die Kühlleistung!

Aufbringen der Wärmeleitpaste

2

Achtung: Ziehen Sie die Schrauben vorsichtig bis zum Anschlag an,

aber wenden Sie nicht zu viel Kraft auf (max. Drehmoment 0,6 Nm).

Schließen Sie den Lüfter an das Mainboard an. Je nach CPU- und

Gehäusetemperatur können Sie den mitgelieferten NA-RC7

Low-Noise-Adapter (L.N.A.) zwischenschalten, um das Betriebsgeräusch

des Lüfters weiter zu reduzieren.

Achtung: Überprüfen Sie bei der Verwendung des L.N.A.

die Temperatur Ihrer CPU mittels entsprechender Software (z.B.

der entsprechenden Applikation Ihres Mainboard-Herstellers),

um eine automatische Drosselung der CPU wegen der erhöhten

Temperatur zu vermeiden. Falls die Kühlleistung unzureichend

sein sollte, erhöhen Sie bitte die Gehäusebe-lüftung oder

entfernen Sie den L.N.A.

Falls Sie einen 92x25mm Lüfter einsetzen möchten, um eine

noch höhere Kühlleistung zu erzielen, schrauben Sie bitte

zunächst den vorinstallierten NF-A9x14 Lüfter ab und verwenden

Sie die mitgelieferten längeren Schrauben zur Befestigung des

92x25mm Lüfters.

Belassen Sie die Backplate am Mainboard, da das SecuFirm2™

ebenfalls mit der Backplate verschraubt wird.

Setzen Sie zunächst den Kühlkörper auf die CPU. Drehen Sie

dann das Mainboard um (halten Sie den Kühlkörper mit der

Hand fest oder legen ihn flach auf einen Tisch) und stecken Sie

die Montageschrauben von der Rückseite durch die Gewinde der

Backplate, bis diese die Gewinde der Befestigungslaschen des

Kühlkörpers erreichen.

Ziehen Sie die Schrauben zunächst per Hand an und verwenden

Sie dann das mitgelieferte Montagewerkzeug. Führen Sie an

jeder Schraube 3 Umdrehungen durch und wiederholen Sie den

Vorgang, bis alle vollständig angezogen sind.

Wenn sich auf der CPU Rückstände von Wärmeleitpaste oder

-pads befinden, reinigen Sie bitte zunächst die CPU.

Applizieren Sie bitte 5 kleine Tropfen; 4 Tropfen mit ca. 2mm

Durchmesser nahe den Ecken sowie 1 Tropfen mit 3-4mm

Durchmesser in der Mitte:
