Falls Sie den Kühler in einem bereits assemblierten System

verwenden möchten und Ihr Gehäuse keine Öffnung an der

Rückseite des Mainboard-Trägers haben sollte, müssen Sie

zunächst das Mainboard aus dem Gehäuse ausbauen, um die

mitgelieferte Backplate installieren zu können.

Ausbau des Mainboards

1

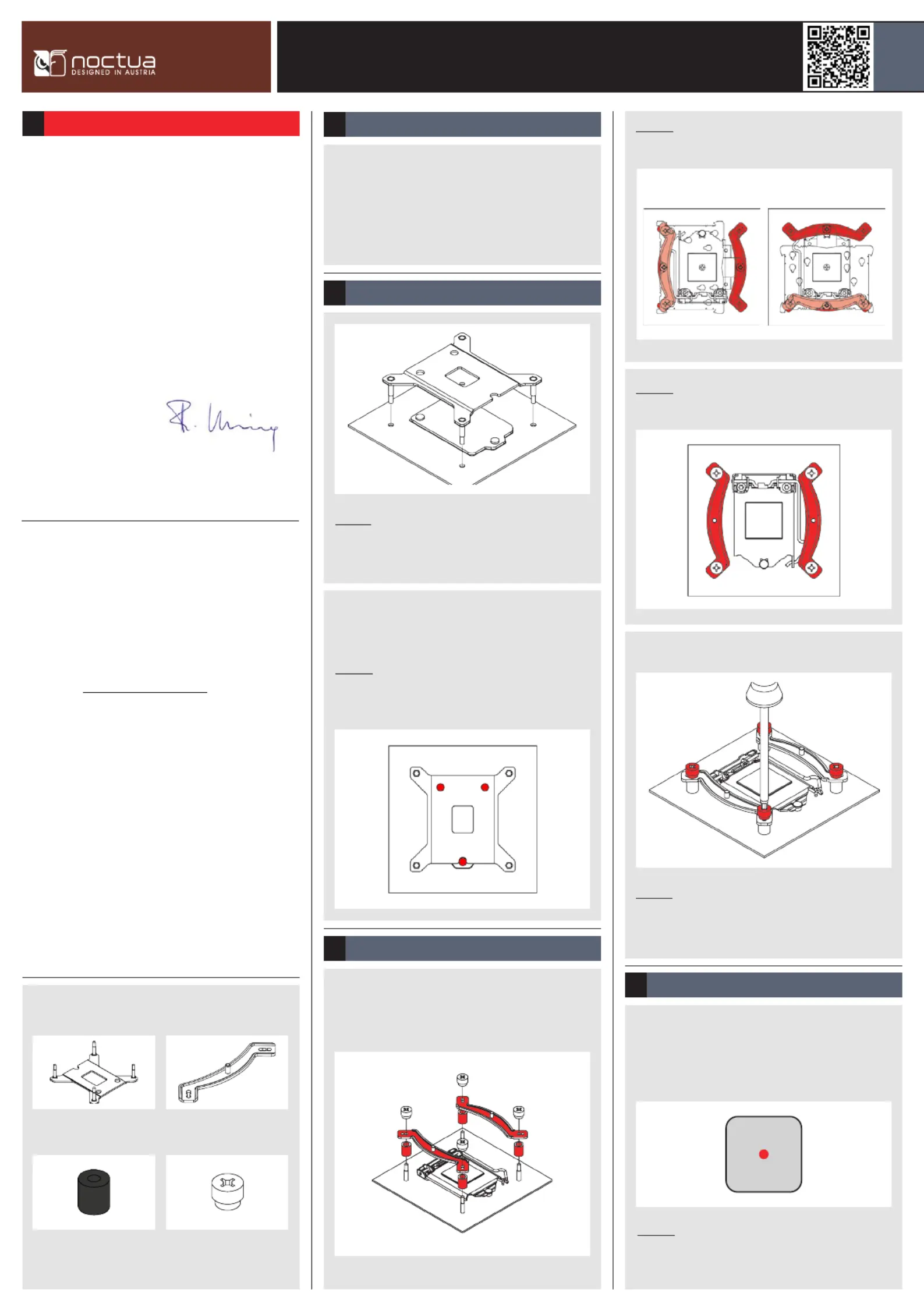

NOCTUA NH-U9S chromax.black

MONTAGEANLEITUNG

Scan this code to display

multilingual manuals on

your phone.

Benötigte Montageteile:

1x NM-IBP2 Backplate

4x NM-ITS1 Rändelschrauben4x NM-IPS1 Kunststoffhülsen

Achtung: Die ab Werk am Mainboard verbaute Backplate muss

nicht abgenommen werden. Die Backplate des Kühlers wird

über der Backplate des Mainboards installiert.

Befestigung der Backplate2

Platzieren Sie die Backplate auf der Rückseite des Mainboards

und stecken Sie sie mit den Stutzen durch die Montagelöcher.

Achtung: Beachten Sie, dass die drei Ausnehmungen der

Kühler-Backplate auf die drei Schrauben der Mainboard-

Backplate ausgerichtet sind.

Stecken Sie zunächst die Kunststoffhülsen und anschließend

die Montagebrücken auf die Stutzen. Verwenden Sie das mit-

tlere Loch der Montagebrücken.

Installation der Montagebrücken

3

Sehr geehrter Kunde,

herzliche Gratulation zu Ihrer Wahl des NH-U9S chromax.black.

Der NH-U9S stammt aus Noctuas vielfach ausgezeichneter

NH-U Serie. Die 2005 eingeführte Modellreihe gilt als

Klassiker der geräuschoptimierten Premium-Kühlung und hat

mehr als 800 Auszeichnungen und Empfehlungen führender

internationaler Hardware-Webseiten und Magazine erhalten.

Viel Spaß mit Ihrem NH-U9S chromax.black!

Mit freundlichen Grüßen

Roland Mossig, Noctua CEO

Dieses Handbuch wird Sie Schritt für Schritt durch den

Installationsprozess des SecuFirm2™ Montagesystems

führen.

Bitte konsultieren Sie die Kompatibilitätsliste auf unserer

Webseite (www.noctua.at/compatibility) und stellen Sie

sicher, dass der Kühler voll mit Ihrem Mainboard kompatibel

ist, bevor Sie mit der Installation beginnen.

Überprüfen Sie, dass Ihr PC-Gehäuse ausreichend Platz

für den Kühler bietet, es keinerlei Kompatibilitätsprobleme

mit anderen Komponenten (z.B. hohen Speichermodulen)

gibt, und dass die Lüfterklammern keinen Kontakt mit der

Grakkarte oder anderen PCIe Karten haben.

Noctua kann keinerlei Haftung für durch Kompatibilitäts-

probleme bedingte Schäden übernehmen.

LGA115x & LGA1200!

Achtung: Stellen Sie sicher, dass die Biegungen der Montage-

brücken nach außen zeigen.

Fixieren Sie die Montagebrücken mit den 4 Rändelschrauben.

Achtung: Ziehen Sie die Schrauben vorsichtig bis zum

Anschlag an, aber wenden Sie nicht zu viel Kraft auf (max.

Drehmoment 0,6 Nm).

Wenn sich auf der CPU Rückstände von Wärmeleitpaste oder

-pads benden, reinigen Sie bitte zunächst die CPU. Pressen

Sie einen kleinen Tropfen (3-4mm Durchmesser) NT-H1 auf die

Mitte des Heatspreaders.

Aufbringen der Wärmeleitpaste

Achtung: Die Verwendung von zu viel Wärmeleitpaste ver-

schlechtert den Wärmeübergang und die Kühlleistung!

4

Orientierung AOrientierung B

Achtung: Wählen Sie die Ausrichtung der Montagebrücken

gemäß der gewünschten Orientierung des Kühlers:

2x NM-IMB3 Montagebrücken
