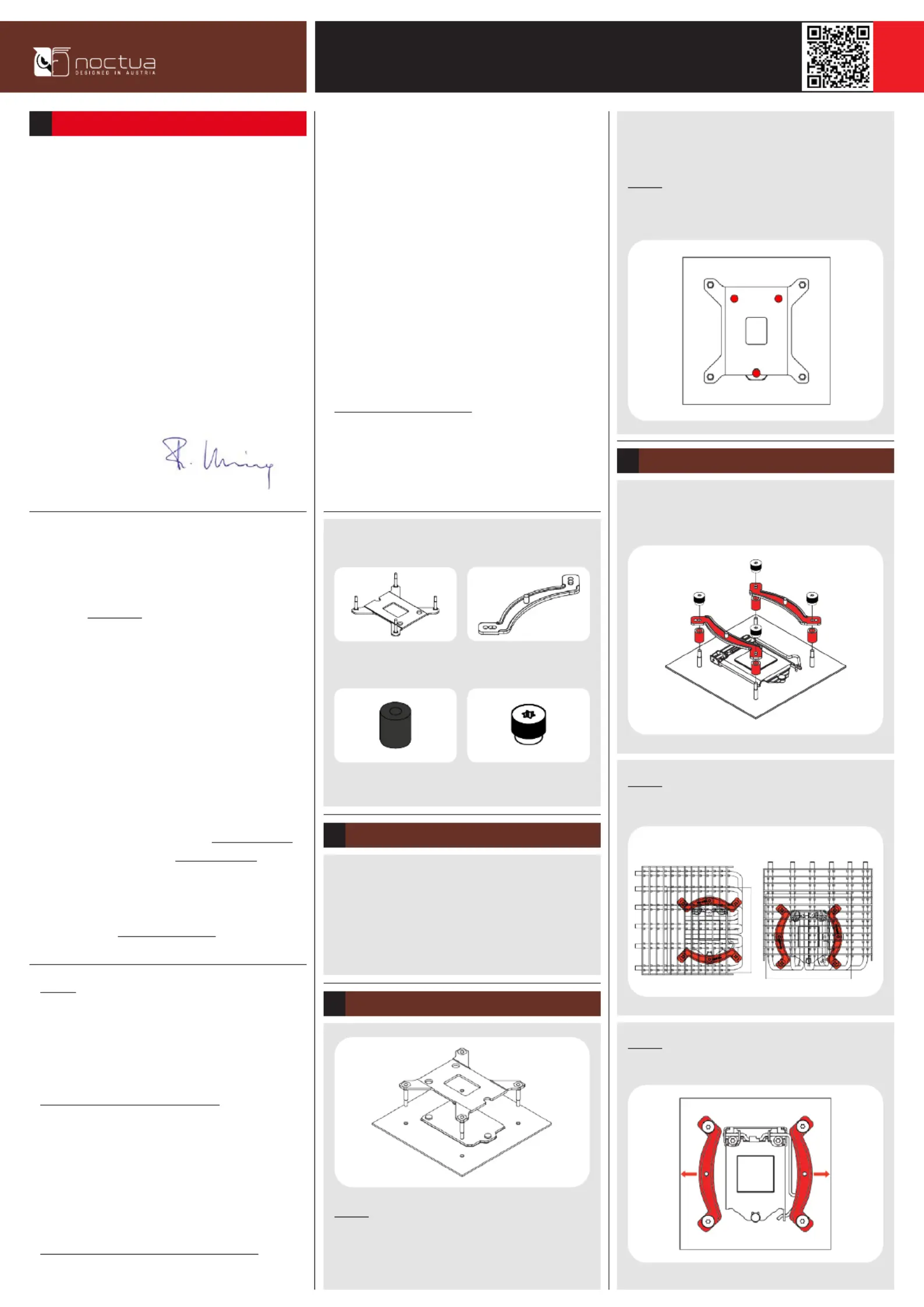

Platzieren Sie die NM-IBP2 Backplate auf der Rückseite des Main-

boards und stecken Sie sie mit den Stutzen durch die Montagelöcher.

Achtung: Beachten Sie, dass die drei Ausnehmungen der Kühler-

Backplate auf die drei Schrauben der Mainboard-Backplate

ausgerichtet sind.

Stecken Sie zunächst die NM-IPS1 Kunststoffhülsen und an-

schließend die NM-IMB2 Montagebrücken auf die Stutzen.

Installation der Montagebrücken3

Noctua NH-P1|

Montageanleitung

Scan this code to display

multilingual manuals on

you mobile phone.

Der NH-P1 bietet eine für einen Passiv-Kühler erstklassige Kühl-

leistung, ist jedoch nicht zum Übertakten oder für CPUs mit hoher

Wärmeabgabe geeignet. Bitte beachten Sie, dass die TDP (Ther-

mal Design Power) Spezifikation bzw. die Höhe der Wärmeabgabe,

die der Kühler bewältigen kann, nicht nur vom verwendeten

Gehäuse und weiteren Faktoren wie der Umgebungstempera-

tur und anderer Komponenten innerhalb des Systems abhängt,

sondern generell auch von CPU-Modell zu CPU-Modell variiert.

Aus diesem Grund spezifizieren wir Kühlleistung mittels des

Noctua Standardised Performance Rating (NSPR) anstatt

genereller TDP-Angaben. Weiters verweisen wir auf unsere CPU-

Kompatibilitätsliste, wo wir angeben, wie gut der Kühler in einem

voll optimierten System (siehe Setup-Empfehlungen) mit einer

bestimmten CPU funktioniert:

https://ncc.noctua.at/s/nh-p1-cpus

Falls erforderlich, empfehlen wir die Verwendung eines nahezu

unhörbaren 120mm-Lüfters wie des NF-A12x25 LS-PWM, um

zusätzlichen Leistungsspielraum zu gewinnen.

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für den Noctua NH-P1 entschieden haben.

Noctuas erster Passiv-CPU-Kühler NH-P1 wurde von Grund auf

für den lüfterlosen Betrieb entwickelt: Dank sechs Heatpipes

und besonders dicken Kühlrippen mit hohem Lamellenabstand

können in Gehäusen mit guter natürlicher Konvektion moderne

High-End-Prozessoren mit niedriger bis mittlerer Wärmeabgabe

komplett passiv gekühlt werden. Bitte beachten Sie unsere

Setup-Empfehlungen, um optimale Resultate zu erzielen.

Viel Freude mit Ihrem NH-P1!

Herzliche Grüße

Roland Mossig, Noctua CEO

Dieses Handbuch wird Sie Schritt für Schritt durch den Instal-

lationsprozess des SecuFirm2+™ Montagesystems führen.

Bitte konsultieren Sie die Kompatibilitätsliste auf unserer

Webseite (ncc.noctua.at) und stellen Sie sicher, dass der

Kühler voll mit Ihrem Mainboard kompatibel ist, bevor Sie mit

der Installation beginnen.

Überprüfen Sie, dass Ihr PC-Gehäuse ausreichend Platz für den

Kühler bietet, es keinerlei Kompatibilitätsprobleme mit anderen

Komponenten (z.B. hohen Speichermodulen) gibt, und dass die

Lüfterklammern keinen Kontakt mit der Grafikkarte oder an-

deren PCIe Karten haben. Noctua kann keinerlei Haftung für

durch Kompatibilitätsprobleme bedingte Schäden übernehmen.

Sollten bei der Installation Schwierigkeiten auftreten, besuchen

Sie bitte die FAQ-Sektion unserer Website (www.noctua.at/faqs)

und zögern Sie nicht, sich unter an unser support@noctua.at

Support-Team zu wenden.

Dieses Handbuch ist in verschiedenen Sprachen auf unserer

Website verfügbar: www.noctua.at/manuals

LGA115x & LGA1200

!

Achtung: Um mit dem NH-P1 in passiv gekühlten Systemen

optimale Resultate zu erzielen, sollten einige generelle Richt-

linien berücksichtigt werden.

Bitte konsultieren Sie daher unbedingt unsere detaillierten

Setup-Empfehlungen zum Aufbau von Passiv-Systemen:

https://noctua.at/en/nh-p1-setup-guidelines.

Der NH-P1 kann seine volle Leistungsfähigkeit nur in lüfterlosen

Gehäusen mit guter natürlicher Konvektion, offenen Testauf-

bauten oder Gehäusen mit Belüftung entfalten.

Wir bieten eine Liste empfohlener Gehäuse an, die sich für

komplett lüfterlose Systeme mit dem NH-P1 eignen:

https://ncc.noctua.at/s/nh-p1-case-recommendations

Benötigte Montageteile:

4x NM-ITS1-TX

Rändelschrauben

4x NM-IPS1

Kunststoffhülsen

1x NM-IBP2

Backplate

2x NM-IMB2

Montagebrücken

Falls Sie den Kühler in einem bereits assemblierten System ver-

wenden möchten und Ihr Gehäuse keine Öffnung an der Rückseite

des Mainboard-Trägers haben sollte, müssen Sie zunächst das

Mainboard aus dem Gehäuse ausbauen, um die mitgelieferte Back-

plate installieren zu können.

Ausbau des Mainboards1

Achtung: Die ab Werk am Mainboard verbaute Backplate darf nicht

abgenommen werden. Die Backplate des Kühlers wird über der

Backplate des Mainboards installiert.

Befestigung der Backplate2

Achtung: Wählen Sie die Ausrichtung der Montagebrücken gemäß

der gewünschten Orientierung des Kühlers.

Achtung:- Stellen Sie sicher, dass die Biegungen der Montage

brücken nach außen zeigen.

Orientierung AOrientierung B
