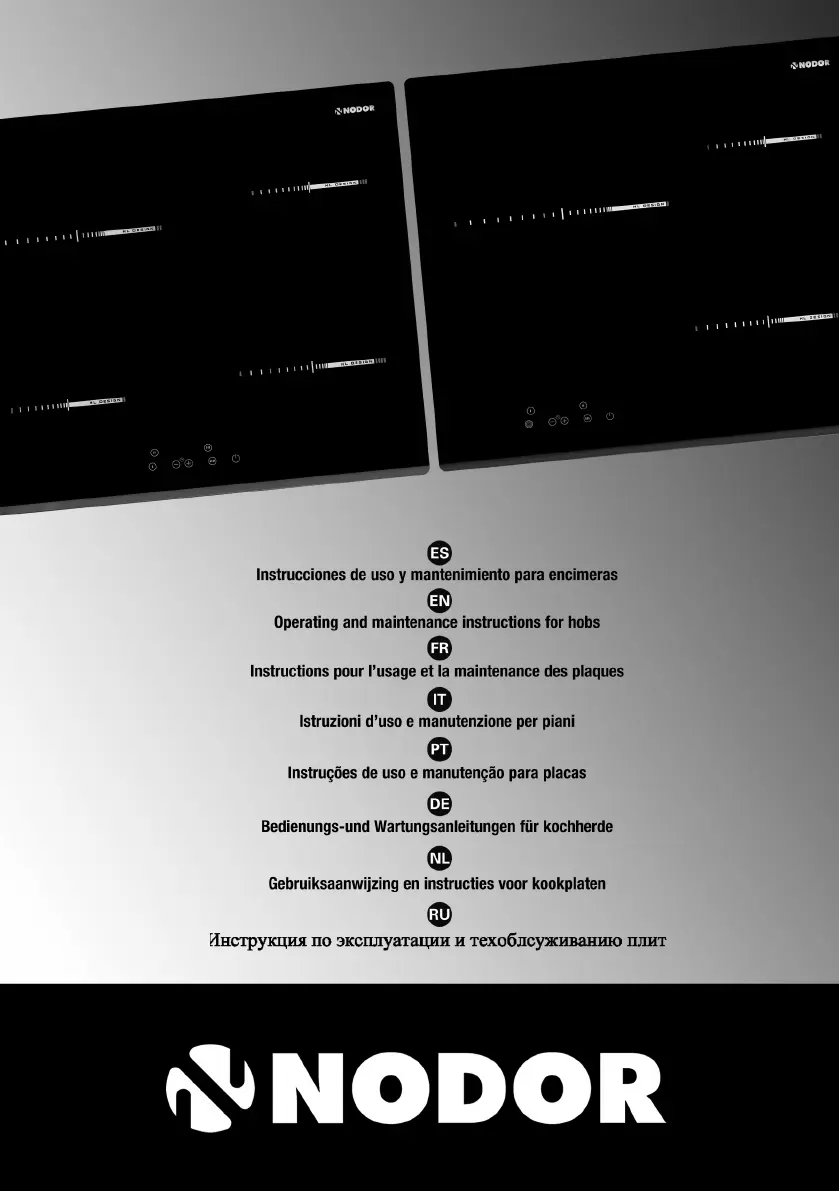

Nodor RS 46 Bedienungsanleitung

DIESES PRODUKT IST ALS HAUSHALTSGERÄT GE-DACHT. FÜR PERSONEN- ODER SACHSCHÄDEN, DIE AUF FALSCHE INSTALLATION BZW. UNGEEIG-NETEN GEBRAUCH ODER MISSBRAUCH ZURÜCK-ZUFÜHREN SIND, ÜBERNIMMT DER HERSTELLER KEINERLEI VERANTWORTUNG. Der Hersteller erklärt, dass dieses Produkt alle not-wendigen Anforderungen der Richtlinie 2006/95/EWG vom 12. Dezember 2006 für elektrische Niederspan-nungsbetriebsmittel und der Richtlinie 2004/108/EWG vom 15. Dezember 2004 über elektromagnetis-che Verträglichkeit erfüllt. Anweisungen für den BenutzerInstallationAlle Operationen hinsichtlich der Installation (ele-ktrischer Anschluß) müssen vom zugelassenen Fa-chpersonal gemäß den geltenden Bestimmungen ausgeführt werden. Für die spezifischen Anweisungen siehe die dem Ins-tallateur vorbehaltene Seite.

AnwendungHEIZELEMENTETOUCH CONTROLBerührungstastenAlle Funktionen können über Berührungstasten (ka-pazitive Sensoren) auf der Frontpartie der Bedie-nungsblende eingeschaltet werden; jeder Taste ents-pricht eine Anzeige. Jede Betätigung wird von einem Signalton quittiert. Ein- und AusschaltenTOUCH CONTROL (Abb. 2)1 Ein/Aus-Taste ON/OFF2 Minus -3 Plus +4 Zwei-/Dreikreis-Kochzone5 Kochzone6 Leistungsanzeige7 Anzeige für Doppelkreis-Kochzone8 Leuchtsegment für Mehrkreis-KochzonenInstallationAlle Installationsarbeiten (Elektroanschluss) müssen von zugelassenem Fachpersonal gemäß den gelten-den Bestimmungen ausgeführt werden. Für spezifische Anweisungen siehe die dem Installa-teur vorbehaltene Seite. EIN/AUS-Schalten der Touch ControlNach Anschluss an die Netzspannung dauert die Initialisierung der Touch-Control-Steuerung ca. 1 Se-kunde, bevor sie betriebsbereit ist.

Nach einem Reset blinken alle Anzeigen und LEDs ca. eine Sekunde lang. Nach dieser Zeit werden alle Anzeigen und LEDs ausgeschaltet und die Steuerung schaltet auf Stand-by. Die Steuerung kann nun durch Betätigen der EIN/AUS-Taste in den Ein-Zustand geschaltet werden.

Auf den Kochzonenanzeigen erscheint dann „0“. So-llte eine der Kochzonen heiß sein (hohe Temperatur), blinken auf der Anzeige abwechselnd „H“ und „0“. Die Steuerung bleibt nach dem Einschalten 20 Se-kunden lang aktiv. Sollt in dieser Zeit keine Kochzone ausgewählt werden, schaltet die Steuerung automa-tisch auf Stand-by zurück. Die Touch-Control-Steuerung kann nur durch Betäti-gen der EIN/AUS-Taste (1) in den Ein-Zustand ges-chaltet werden. Sollte eine beliebige andere Taste zusammen mit der EIN/AUS-Taste (1) betätigt werden, bleibt die Steuerung auf Stand-by. Durch Betätigung der EIN/AUS-Taste (1) kann die Steuerung jederzeit wieder ausgeschaltet werden. Dies gilt selbst dann, wenn die Steuerung durch Akti-vierung der Kindersicherung gesperrt ist. Die EIN/AUS-Taste (1) hat hinsichtlich der Ausschalt-Funktion immer Vorrang.

Automatische AbschaltungIm Ein-Zustand schaltet sich die Touch-Control-Steuerung nach 20 Sekunden selbsttätig aus, wenn in dieser Zeit keine Kochzone aktiviert oder keine Auswahltaste betätigt wird. Nach der Auswahl einer Kochzone setzt sich diese automatische Abschaltzeit aus 10 Sekunden, nach denen sich die Kochzone ausschaltet, und weiteren 10 Sekunden, nach denen sich die Steuerung ausschaltet, zusammen. Einschalten/Ausschalten einer KochzoneWenn die Touch-Control-Steuerung eingeschaltet ist, DE.

wird eine Kochzone durch Drücken der entsprechen-den Taste (5) ausgewählt. Die Anzeige (6) der entsprechenden Kochzone wird dann heller, während die anderen Anzeigen dunkler werden. Sollte eine der Kochzonen heiß sein, werden abwechselnd „H“ und „0“ angezeigt. Durch Betätigen der PLUS- (3) oder MINUS-Taste (2) wird eine Leistungsstufe eingestellt und die Kochzo-ne beginnt sich zu erwärmen. Nach der Auswahl einer Kochzone kann die Leis-tungsstufe durch Gedrückthalten der PLUS-Taste (3), beginnend mit Stufe 1, eingestellt werden, wobei sich die Leistung alle 0,4 Sekunden um eine Stufe erhöht. Nach Erreichen der Leistungsstufe 9 ist keine weitere Erhöhung mehr möglich. Wird die Auswahl der Leistungsstufe mit der MIN-US-Taste (2) vorgenommen, ist die erste Stufe „9“ (maximale Leistung). Wird die Taste gedrückt gehal-ten, verringert sich die Leistung alle 0,4 Sekunden um eine Stufe.

Bei Erreichen der Leistungsstufe 0 ist keine weitere Verringerung der Leistung mehr möglich. Um eine neue Leistungsstufe einzustellen, muss dann wieder die Taste MINUS (2) bzw. PLUS (3) betätigt werden. Ausschalten einer Kochzone Zum Ausschalten einer einzelnen Kochzone muss die entsprechende Taste (5) betätigt werden. Die Anzei-ge (6) der entsprechenden Kochzone wird dann he-ller, während die anderen Anzeigen dunkler werden. Durch gleichzeitiges Drücken der Auswahltaste des entsprechenden Bereichs und der MINUS-Taste (2) stellt sich die Leistung des Bereichs auf 0. Alternativ dazu kann auch die MINUS-Taste (2) ununterbrochen gedrückt werden, bis die Leistungsstufe erreicht 0 ist. Sollte eine der Kochzonen heiß sein, werden abwech-selnd „H“ und „0“ angezeigt. Ausschalten aller KochzonenDas sofortige Ausschalten aller Kochzonen ist jeder-zeit durch Betätigung der EIN/AUS-Taste (1) möglich.

LeistungsstufenJede Kochzone hat 9 Leistungsstufen, die jeweils mit den Zahlen „1“ bis „9“ in der jeweiligen aus sieben Segmenten bestehenden LED-Anzeige (6) angezeigt werden. Automatisches Hoch kochen Wird das Automatische Hochkochen aktiviert, wird die Leistungder entsprechenden Kochzone für einen bestimmten Zeitraum auf100% gestellt, der von der ausgewählten Kochstufe abhängt. NachAbschluss der Hochkochzeit wird automatisch wie-der dievorgewählte Kochstufe wirksam. Starten des Automatis chen Hochkochens:Schalten Sie das Gerät ein und wählen eine Kochzone. Nach dem Einstellen der Kochstufe 9 drücken Sie er-neut die PLUS-Taste (3). Danach haben Sie 10 Sekunden Zeit, um mithilfe der MINUS- (2) und PLUS- (3) Tasten die gewünschte Ko-chstufe einzustellen.

Wenn später eine andere Stufe eingestellt wird, blei-bt die Vorkochfunktion erhalten und die Vorkochzeit wird an die neu eingestellte Stufe angepasst. WarmhaltefunktionDiese Funktion ist für alle Kochbereiche möglich und dient zum Warmhalten bereits gekochter Speisen. Die Leistungsstufe liegt zwischen 0 und 1. Gehen Sie zum Aktivieren dieser Funktion wie folgt vor:1. Den gewünschten Kochbereich auswählen. 2. Mit der PLUS-Taste (3) die Leistungsstufe 1 eins-tellen. 3. Die MINUS-Taste (2) drücken. Auf dem Display erscheint nun das Zeichen „u“, das anzeigt, dass die Warmhaltefunktion eingeschaltet ist. RestwärmeanzeigeDer Benutzer wird auf eine eventuell gefährliche Berührtemperatur der Glaskeramikoberfläche einer Kochzone hingewiesen.

Die Temperatur wird über ein mathematisches Modell berechnet, und verbliebene Restwärme wird mittels eines „H“ auf dem entspre-chenden 7-Segment-Display angezeigt. Das Aufheizen und Abkühlen wird in Abhängigkeit der gewählten Leistungsstufe (von „0“ bis „9“) und der Betriebszeit berechnet.

Abschaltautomatik (Betriebsdauerbegrenzung)Abhängig von der ausgewählten Leistungsstufe wird jede Kochzone individuell nach einer bestimmten maximalen Betriebsdauer abgeschaltet, falls inner-halb dieser Zeit keine Benutzung erfolgt ist. Jede Veränderung der jeweiligen Kochzone (über die Tasten PLUS (3) und MINUS (2) bzw. Doppelkreis-Kochzone) führt zur Rückstellung der maximalen Be-triebszeit auf ihren Ausgangswert. Schutz gegen unbeabsichtigtes Einschalten Bei Erkennung der Dauerbetätigung einer Tas-te während etwa 10 Sekunden schaltet sich die Steuerung automatisch ab. Es ertönt dann als Fehler-meldung ein akustisches Signal, um dem Benutzer anzuzeigen, dass die Sensoren die Gegenwart eines Gegenstands erkannt haben. Auf den Anzeigen ers-cheint der Fehlercode „E R 0 3“. Wenn eine der Koch-zonen noch heiß ist, wird abwechslend ein „H“ und die Fehlermeldung angezeigt.

· Wird innerhalb von 20 Sekunden nach dem Eins-chalten keine Kochzone aktiviert, so schaltet die Steuerung zurück auf Stand-by. · Die Ein/Aus-Taste hat im eingeschaltetem Zustand Vorrang vor allen anderen Tasten, so dass auch bei Mehrfach- oder Dauerbetätigung von Tasten die Steuerung jederzeit ausgeschaltet werden kann. · In Stand-by hat eine Dauerbetätigung der Tasten keine Auswirkung. Allerdings müssen alle Tasten wieder als unbetätigt erkannt werden, bevor sich die Steuerung erneut einschalten lässt.

Tastenverriegelung (Kindersicherung)• Kindersicherung:Tastenverriegelung:Zur Aktivierung der Kindersicherung muss nach dem Einschalten der Touch-Control-Steuerung die MINUS-Taste (2) gedrückt und gehalten werden, während zusätzlich die Kochzonenwahltaste betätigt wird:oben links –> wenn das Kochfeld drei Kochzonen hatunten links –> wenn das Kochfeld vier Kochzonen hatAuf allen Anzeigen erscheint dann ein „L“ für LOC-KED (Kindersicherung gegen unbeabsichtigtes Eins-chalten). Sollte eine Kochzone noch heiß sein, wer-den „L“ und „H“ abwechselnd angezeigt.

Dieser Bedienungsablauf muss innerhalb von 10 Se-kunden stattfinden und es darf keine andere Taste als die oben beschriebenen gedrückt werden. Ander-nfalls wird die Eingabe als nicht vollständig abgebro-chen und die Kochstelle wird nicht verriegelt. Die Elektronik bleibt bis zur Entriegelung durch den Benutzer im verriegelten Zustand, auch wenn die Steuerung zwischenzeitlich aus- und wieder ein-geschaltet wird. Auch ein Reset der Steuerung (nach einem Spannungsabfall) unterbricht die Verriegelung nicht. Entriegelung:Nach dem Einschalten der Steuerung kann die Kin-dersicherung deaktiviert werden.

Der Vorgang er-folgt wie beim Sperren: Drücken und halten Sie die MINUS-Taste (2), während Sie zusätzlich die Kochzo-nenwahltaste betätigen:oben links –> wenn das Kochfeld drei Kochzonen hatunten links –> wenn das Kochfeld vier Kochzonen hatBei Ausführung des Vorgang in dieser Reihenfolge wird die Tastensperre aufgehoben und die Touch Control Funktion geht wieder in den Ruhemodus (Stand-by), wenn 10 Sekunden lang keine Taste be-tätigt wird. Ansonsten ist die Eingabe unvollständig und die Steuerung bleibt im verriegelten Zustand und schaltet nach 60 Sekunden ab. Nach erneutem Einschalten der Steuerung mit der EIN/AUS-Taste erscheint auf allen Anzeigen eine 0, die Dezimalpunkte der Anzeigen blinken und die Steuerung ist für den Kochvorgang einsatzbereit. So-llte eine Kochzone noch heiß sein, werden „0“ und „H“ abwechselnd angezeigt.

Bedienung der Mehrkreis-KochzonenKochfelder ohne Zwei- oder Dreikreis-Kochzone. Sie-he Abb. 2AKochfeld mit Dreikreis-Kochzone (Abb. 2B)Durch Aktivierung einer Zweikreis-/Dreikreis-Koch-zone werden alle 3 Kreise gleichzeitig eingeschaltet. Durch Drücken der Taste 4 kann jeder Kreis ein- oder ausgeschaltet werden. Die Anzeige erfolgt über ein Leuchtsegment (8).

Timer-Funktion (optional)Die Timer-Funktion ist in zwei Ausführungen reali-siert:· Stand Alone-Timer 1. 99 min:akustisches Signal bei Zeitablauf (=„Eieruhr“). Die-se Funktion stehtnur im ausgeschalteten Betrieb zur Verfügung, also solange auf dem Kochfeld nicht ge-kocht wird. · Kochstellen-Timer 1. 99 min: akustisches Signal bei Zeitablauf, vier abzuschaltende Kochstelle sind frei programmierbar. Timer als Eieruhr (Stand-Alone):· Wenn das Touchpanel eingeschaltet ist und keine Kochzone ausgewählt wurde, kann die automatische Zeitschaltuhr durch gleichzeitiges Drücken der Tas-ten MINUS (2) und PLUS (3) verwendet werden.

· Einstellbereich (0-99min), Einstellmöglichkeit in 1er Schritten über eine beliebige Taste beginnend mit 1 aufwärts bis 99 (Endanschlag) oder Minus-Taste be-ginnend mit 99 abwärts bis 0 (Endanschlag)· Bei kontinuierlicher Betätigung der Plus- oder Minus-Taste erfolgt eine dynamische Erhöhung der Verstellgeschwindigkeit bis zu einem Maximalwert ohne Signalton. · Nach einem zwischenzeitlichen Loslassen der Plus- oder Minus-Taste beginnt die Verstellgeschwindigkeit wieder von einem (niedrigen) Anfangswert. · Einstellung erfolgt durch dauernd gedrückt halten der Plus- oder Minus-Taste oder im Tipp-Betrieb (mit Signalton) Nach der Timer- Einstellung beginnt läuft die Zeit ab der zuletzt vorgenommenenEinstellung an zurückzuz. hlen. Nach dem Ablauf der Zeit erfolgt ein akustisches Signal und die Timeran-zeige blinkt.

Das akustische Signal wird· automatisch nach 2 Minuten und/ Oder· durch Betätigung einer beliebigen Taste beendet. Danach wird das Blinken der Timeranzeige beendet und die Anzeige erlischt. Ausschalten/Verändern des Timers· Der Timer kann jederzeit durch Betätigen Gleich-zeitig MINUS (2) und PLUS (3) Taste (mit Signalton) verändert oderabgeschaltet werden. Abgeschaltet wird der Timer, indem man ihn über die Minus-Taste auf “0“ hera-bzählt.

Die Timeranzeige bleibt für 10s auf Null ste-hen, bevor dieser abgeschaltet wird. Timerprogrammierung auf KochstellenWird die Steuerung eingeschaltet, kann für jede Ko-chstelle ein unabhängiger Timer programmiert wer-den. · Durch Auswählen der Kochzone mit der Auswahl-taste (4) und anschließendes Einstellen der Leis-tungsstufe sowie gleichzeitiges Drücken der Tasten MINUS (2) und PLUS (3) kann ein Countdown zum Ausschalten der jeweiligen Kochzone eingestellt werden. · Während des Einstellens der Zeitschaltuhr blinkt dieKontrollleuchte (6) der ausgewählten Kochzone. · Nach Ablauf des Timers erfolgt ein akustisches Signal die Timeranzeige zeigt statisch “00. “ , die zu-gehörige Timer-Kochstellen-LED blinkt. Die program-mierte Kochstelle wird abgeschaltet und es wird ein “H“, wenn sie heiß ist.

Das akustische Signal und das blinken der Timer-Kochstellen LED wird· automatisch nach 2 Minuten und/oder· durch Betätigung einer beliebigen Taste beendet. Die Timeranzeige erlischt. · Das Grundverhalten des Timers entspricht dem un-ter “Eieruhr ( S t a n d - A l o n e – T i m e r ) “ bes-chriebenen Verhalten. Vorsichtsmaßnahmen: (Abb. 3)- Für den Gebrauch der Heizelemente empfehlen sich Töpfe mit geradem Boden und gleichem oder nur we-nig größerem Durchmesser;- Vermeiden Sie das Überlaufen von Flüssigkeiten, in-dem Sie nach Erreichen des Siedepunkts oder Erhit-zen der Flüssigkeit die Wärmezufuhr zurückschalten;- lassen Sie die Heizelemente nicht ohne Topf oder mit leeren Töpfen eingeschaltet. - Zur Vermeidung eines Elektroschocks muss das Gerät beim Platzen des Kochfelds sofort vom Netz getrennt werden. - Das Kochfeld darf nicht mit Dampf gereinigt wer-den.

mit mangelnden Kennt-nissen und unzureichender Erfahrung bedient wer-den, es sei denn, es geschieht dies unter der Aufsicht oder nach entsprechender Vertrautmachung mit dem Gerät durch die für deren Sicherheit verantwortliche Person. - Kinder unter Aufsicht halten, damit sie nicht am Gerät herumspielen.

Instandhaltung (Abb. 4)Spuren von Aluminiumfolie, Essensresten, Fetts-pritzern, Zucker oder stark zuckerhaltigen Speisen müssen sofort mit einem Schaber von der Kochflä-che entfernt werden um mögliche Schäden an der Fläche zu vermeiden. Mit einem entsprechenden Reinigungsmittel und Küchenpapier säubern, dann mit klarem Wasser nachspülen und abschließend mit einem Lappen trocken wischen. KeinePutzschwämme oder Scheuerkissen zum Einsatz bringen; abzuraten ist ferner von der Verwendung von starken Chemikalien und Fleckenentfernern. Anweisungen für den InstallateurInstallationDie angegebenen Anweisungen sind an den zugelas-senen Installateur als Richtlinie für die Installation, Regelung und Instandhaltung, gemäß den geltenden Gesetzen und Normen, gerichtet. Die Eingriffe dür-fen nur bei ausgeschaltetem Apparat vorgenommen werden. Aufstellung (Abb.

5)1 Vorderansicht2 VorderseiteDer Apparat ist für den Einbau in eine Arbeitsplattevorgesehen. Siehe Abbildung. Auf den ganzen Peri-meter der Platte die mitgelieferte Dichtmasse vertei-len. Wenn der untere Bereich des Geräts nach dem Einbau zugänglich ist, muss ein Schutzpanel (aus Holz oder Ähnlichem) mit dem auf der Abbildung angegebenen Abstand angebracht werden. Elektrischer AnschlußVor dem Anschluß an das elektrische Netz sich davon überzeugen, daß:- die Eigenschaften der Anlage mit denen aufdem unter der Ofenplatte angebrachtenLeistungsschild übereinstimmen;- die Anlage mit einem wirksamen Erdanschlußgemäß den geltenden Normen undGesetzbestimmungen versehen ist. DerErdanschluß ist gemäß Gesetz verbindlich.

Falls der Apparat nicht mit einem Kabel und/ oder mit einem entsprechenden Stecker ausgerüstet ist, muß gleichwertigesMaterial zur Stromentnahme, wie auf dem Leis-tungsschild angegeben, und für die Arbeitstempe-ratur verwendet werden. Das Kabel darf an keiner Stelle eine Temperatur von mehr als 50°C über der Raumtemperatur erreichen.

Am angebrachten Stromkabel eine Trennvorrichtung installieren, die an allen Polen über eine Kontakt-trennung verfügt und die Trennung vom Netz sowie bei Überspannungskategorie III eine vollständige Abschaltung gemäß den Verkabelungsvorschrif-ten gewährleistet. Die Steckdose oder der allpolige Schalter müssen bei dem installierten Apparat leichtzu erreichen sein. Dieses Gerät ist nicht für den Gebrauch mit einer externen Zeitschaltuhr oder einem gesonderten Fer-nbedienungssystem vorgesehen. Der Hersteller lehnt jede Verantwortung ab falls obengenannte Ausführungen und die üblichen Unfallnor-men nicht eingehalten werden. Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen technischen Kunden-dienst oder in jedem Fall durch eine entspre-chend qualifizierte Fachkraft ersetzt werden, um jedes Risiko auszuschließen.
