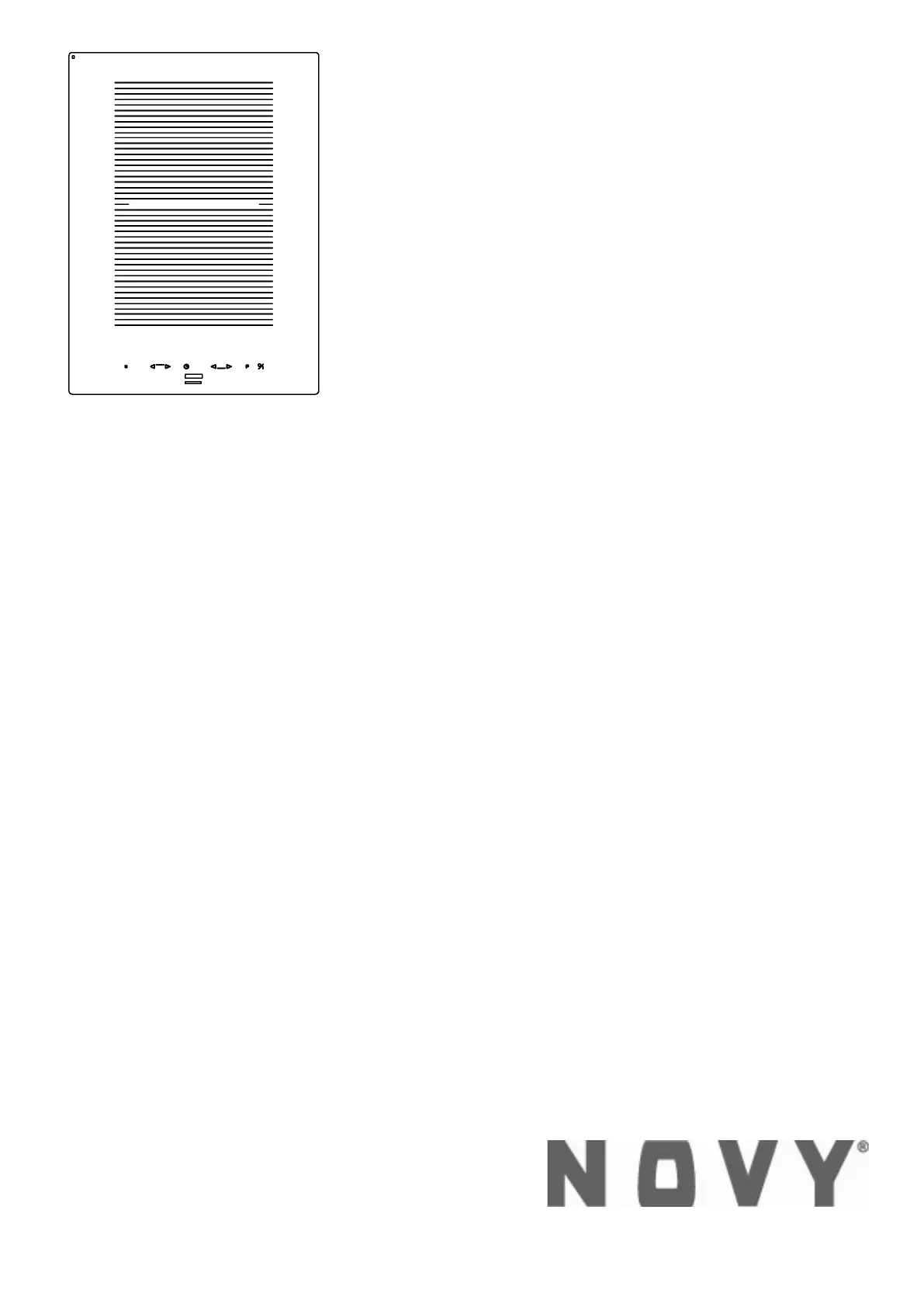

Novy Super Flex zone 3761 Bedienungsanleitung

31 Sehr geehrte Kundin, sehr geehrter Kunde. Wir danken Ihnen für das Vertrauen, das Sie uns gewährt haben, indem Sie unser lnduktionskochfeld gewählt haben. Um dieses Gerät kennen zu lernen, empfehlen wir Ihnen, die Gebrauchsanweisung vollständig und aufmerksam zu lesen. Wir wünschen Ihnen viel Spaß mit diesem Gerät. INHALTSVERZEICHNIS SICHERHEITSHINWEISE. 32 VORSICHTSMAßNAHME VOR DER INBETRIEBNAHME. 32 ALLGEMEINE ICHERHEITSHINWEISES. 32 S BCHUTZ VOR ESCHÄDIGUNG. 33 VORSICHTSMAßNAHMEN BEI GERÄTEAUSFALL. 33 S GCHUTZ VOR WEITEREN EFAHREN. 33 TECHNISCHE BESCHREIBUNG. 34 T BECHNISCHE ESCHREIBUNG. 34 BEDIENFELD. 34 BEDIENUNG DES KOCHFELDES. 34 F SUNKTION DER ENSORSCHALTFELDER. 34 ANZEIGE. 34 BELÜFTUNG. 35 INBETRIEBNAHME DES KOCHFELDES. 35 V AOR DEM ERSTEN UFHEIZEN. 35 INDUKTIONSPRINZIP. 35 KOCHFELD EIN UND AUSSCHALTEN. 35 TOPFERKENNUNG. 36 RESTWÄRMEANZEIGE.

36 POWERFUNKTION UND OWERFUNKTIONS PUPER. 36 TIMER. 37 ANKOCHAUTOMATIK. 38 K / VINDERSICHERUNG ERRIEGELUNG DER KOCHMULDE. 38 WARMHALTEFUNKTIONEN. 39 BRIDGE UNKTION -F. 39 S FTOP&GO UNKTION. 39 M -FEMORY UNKTION. 40 KOCHEMPFEHLUNGEN. 40 A KUSWAHL DER RICHTIGEN OCHTÖPFE. 40 GESCHIRRGRÖßE. 40 AUSWAHL DER LEISTUNGSSTUFEN. 41 WAS TUN WENN…. 41 REINIGUNG UND PFLEGE. 42 UMWELTSCHUTZ. 42 MONTAGEHINWEISE. 43 ELEKTROANSCHLUSS. 44.

32 SICHERHEITSHINWEISE Vorsichtsmaßnahme vor der Inbetriebnahme  Alle Teile der Verpackung abnehmen.  Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim einbauen oder anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.  Das Gerät darf benutzt werden nur, wenn er aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepaßter Arbeitsplan benutzt wird.  Dieses Gerät darf nur für das haushaltübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.  Alle Etiketten und Aufkleber des Glases wegnehmen.  Das Gerät darf nicht abgeändert werden.  Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.

 Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.  Der Anschluß des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.  Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen. Allgemeine Sicherheitshinweise  Schalten Sie nach jedem Gebrauch die Kochzonen aus.  Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z. B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten.  Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Geräts.

 Achten Sie darauf, daß kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt.  sich Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen nicht in unmittelbarer Nähe des eingeschalteten Gerätes befinden.

Ihre Funktion könnte beeinträchtigt werden.  Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, denn sie könnten heiß werden.  Allgemein legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw. ) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.  Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen.  Dieses Hausgerät ist nicht für den Gebrauch durch Anwender (auch Kinder) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten geeignet, außer daß sie durch eine für sie verantwortliche Person im Gebrauch des Gerätes eingewiesen worden sind.  Kinder sollten beaufsichtigt werden um sicher zu stellen, daß sie nicht mit dem Hausgerät spielen.

33 Schutz vor Beschädigung  Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z. B. aus Guß). Diese können die Glaskeramikscheiben verkratzen.  Beachten Sie, daß auch Sandkörner Kratzer verursachen können.  Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.  Töpfe und Ränder nicht an der Scheibe anstoßen.  Die Kochzonen nicht mit leerem Kochgeschirr benützen.  Vermeiden Sie Zucker, Kunstoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen.

Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.  Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.  Befindet sich unter dem eingebauten Gerät eine Schublade, muß auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.  Es dürfen keine brennbaren Gegenstände (z. B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.  Erhitzen Sie keine geschlossenen Behälter (z. B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw.

Dosen platzen, und es besteht Verletzungsgefahr. Vorsichtsmaßnahmen bei Geräteausfall  Sollte ein Fehler festgestellt werden, muß das Gerät ausgeschaltet und vom Netz getrennt werden.

 Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler.  Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.  WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden. Schutz vor weiteren Gefahren  Achten Sie darauf, daß das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muß möglichst viel von der Kochzone abdecken.  Für Personen mit einem Herzschrittmacher: in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde.

Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt.  Benutzen sie keinen syntetique oder aluminum Bereich: Sie könnten auf der kochzone verschmelzen. KEIN ABNEHMBARES ZWISCHENZUBEHÖR BENUTZEN UM PFANNEN DIE FÜR DIE INDUKTION NICHT ANGEPASST SIND ZU ERHITZEN. VERBRENNUNGEN- UND ZERSTOERUNGGEFAHR DER MULDE.

34 TECHNISCHE BESCHREIBUNG Technische Beschreibung Typ Gesamt Leistung Kochzonen Leistungsstufe „9“*“ Power Leistung* Super Power Leistung* Minimum Detektion 3761 37000 W Vorne Achter 2100W 2100W 2600W 2600W 3700 W 3700 W 100 mm 100 mm * Diese Leistungen können je nach Form, Größe und Qualität der Töpfe abweichen. Bedienfeld BEDIENUNG DES KOCHFELDES Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie das Glas etwa eine Sekunde lang berühren, reagieren die Sensoren. Jede Reaktion der Sensoren wird mit einem akustischen und/oder visuellen Signal quittiert. Drücken Sie immer nur eine Sensortaste und nur wenn angegeben zwei Sensortasten zur gleichen Zeit. Anzeige Anzeige Funktion Benennung0.

Null Die Kochzone ist aktiviert 1…9 Leistungsstufe Einstellung der Leistung U Nicht Topferkennung Topf nicht aufgesetzt oder nicht geeignet A Ankochautomatik Höchste Leistung + AnkochenE Fehleranzeige Fehler der Elektronik H Restwärme Kochzone ist heiß P Power Die Power Leistung ist aktiviert. Super Power Die Super Power Leistung ist aktiviert. L Verriegelung . Die Mulde ist abgesichertU Warmhaltefunktion . Die Funktion wird Speisen auf 42°C warmhaltenU Warmhaltefunktion . Die Funktion wird Speisen auf 70°C warmhaltenII Stop&Go Das Kochfeld ist in Pause.∏ Bridge 2 Kochzonen sind gebrückt. Ein/ AusPower taste [ + ] Taste [ - ] TasteTimer Taste Timer Leuchten Power Leuchten Warmhalte Taste Timer und Leistungsstufe Anzeige

35 Belüftung Der Lüfter wird automatisch gesteuert. Der Start erfolgt mit kleiner Geschwindigkeit, wenn die Temperatur der Elektronik einen bestimmten Schwellenwert überschreitet. Bei intensiver Benutzung des Induktionskochfeldes wird die Geschwindigkeit erhöht. Der Lüfter schaltet sich automatisch ab, sobald die Elektronik genügend abgekühlt ist. INBETRIEBNAHME DES KOCHFELDES Vor dem ersten Aufheizen Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte. Induktionsprinzip Eine Induktionsspule unterhalb jeder Kochzone erzeugt im Betrieb Induktionsströme im Topfboden. Hierdurch erhitzt sich der Topfboden, der wiederum die Hitze an die Speisen weiterleitet. Die Glaskeramik wird nur indirekt durch die vom Topf abgegebene Wärme erwärmt.

Die Induktionskochzonen funktionieren nur mit magnetischem Kochgeschirr:  Kochgeschirr mit magnetischem Boden wie z.B. : Guß, Stahl, emailliertem Stahl, Edelstahl mit magnetischen Boden.  Nicht geeignetes Kochgeschirr : Kupfer, Aluminium, Glas, Holz, Steingut, Keramik Edelstahl ohne magnetischen Boden Kochfeld ein und ausschalten Zuerst das Kochfeld einschalten und dann die gewünschte Kochzone auswählen.

 Kochfeld: einschalten/ ausschalten : Betätigung Bedienfeld AnzeigeEinschalten Auf [ 0/I ] drücken 2 x [ 0 ]Ausschalten Auf [ 0/I ] drücken Keine oder [ H ]  Kochzone: einschalten/ ausschalten : Betätigung Bedienfeld AnzeigeAuswählen der Kochzone Auf [ + ] drücken [ 4 ] Leistung erhöhen Auf [ + ] drücken [ 4 ] bis [ 9 ]Leistung verringern Auf [ - ] drücken 9 ] bis [ 1 ] [ Ausschalten Auf [ + ] und [ - ] drücken [ 0 ] [ H ] oder Oder auf [ ] drücken- [ 0 ] oder [ H ] Erfolgt nach dem Einschalten der Kochzone keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus, und die [ 0 ] erlöschen.

36 Topferkennung Sie können selber überprüfen, ob Ihr Kochgeschirr induktionsgeeignet ist. Stellen Sie das Kochgeschirr auf eine Kochzone und wählen Sie eine mittlere Leistungsstufe. Ist das Kochgeschirr nicht geeignet, erscheint in der Anzeige [ U ]. Die eingeschaltete Kochzone funktioniert nur:  Wenn sich ein ausreichend großer (siehe Kapitel Topfgrößenerkennung) und induktionsgeeigneter Topf auf der Kochzone befindet.  Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone sofort aus und in der Anzeige erscheint das Zeichen [ U ]. Das [ ] erlischt, Uwenn der Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fährt mit der vorher eingestellten Leistungsstufe weiter.  Befindet sich kein Kochgeschirr auf der Kochzone oder ein nicht induktionsgeeigneter Topf, erscheint [ U ] in der Anzeige.

Nach Benutzung, schalten Sie die Kochzone aus : damit die Topferkennung [ U ] nicht mehr erscheint. Restwärmeanzeige Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [ H ] angezeigt. Das [ H ] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr. Powerfunktion und Super Powerfunktion. Al Kochzonen sind mit einer Powerfunktionle und Super Powerfunktion, d. h. mit einer Leistungsverstärkung ausgestattet. Die Powerfunktion wird mit [ P ] angezeigt. Die Super Powerfunktion wird mit [ P ] blinkend [ ] angezeigt. Sind sie zugeschaltet, arbeiten diese Kochzonen für einen Zeitraum von 10 Minuten. Diese hohe Leistung ist dafür gedacht, daß Sie z. B.

 Power einschalten/ ausschalten : Betätigung Bedienfeld AnzeigeAuswählen Power P ] Auf [ 1 x Drücken Leuchte „ein“ Auswählen der kochzone A uf [ + ] Drücken [ P ]Powerstufe ausschalten Auf [ - ] drücken [ 9 ] bis [ 0 ]  Super power einschalten/ ausschalten : Betätigung Bedienfeld AnzeigeAuswählen Power P ] 2 Auf [ x Drücken Leuchte „ein“ Auswählen der kochzone A uf [ + ] Drücken [ P ]Powerstufe ausschalten Auf [ - ] drücken [ 9 ] bis [ 0 ]  Automatische Steuerung der “ Powerfunktion“: Das Induktionskochfeld ist mit einem Powermanagement ausgestattet. Benutzen Sie daher möglichst gegenüberliegende Kochzonen. Wenn Sie zwei Kochzonen gleichzeitig auf Powerstufe und Stufe [ 9 ] betreiben, reduziert die Elektronik automatisch das Kochniveau einer dieser Kochzonen. Diese Kochzone zeigt dann die reduzierte Leistung [ 8 ] blinkend an. Ausgewählte Kochzone Andere Kochzone (z. B.

37 Timer Mit dem Timer können Sie jeder Kochzone eine individuelle Kochdauer von 1 bis 99 Minuten zuweisen.  Timer Einschalten: Betätigung Bedienfeld Anzeige Auswählen Power Auf [ + drücken ] ] oder [ - 1 [ ] bis [ 9 ]Timer auswählen Auf [ ] drücken Auswählen der kochzone drücken A - uf [ + ] oder [ ] Timer leuchte „ein“ Minuten verringern -Auf [ ] drücken 3 [ 0 ] bis 00[ ]Minuten erhöhen Auf [ + ] drücken Zeit erhöht Nach einigen Sekunden hört das blinken auf. Der Timer ist programmiert und der Zeitablauf beginnt.  Timer ausschalten: Betätigung Bedienfeld Anzeige Timer auswählen Auf [ ] drücken RestlaufzeitAuswählen der kochzone Auf [ + ] oder [ ] drücken- Timer leuchte blinkt Abstellen „timer“ -Auf [ ] drücken [ 00 ] Timer LED „aus“  Automatisches Ausschalten: Nach Ablauf der programmierten Kochdauer wird die Kochzone ausgeschaltet, ein Signalton erfolgt und es blinkt [ 00 ].

Um den Signalton und das Blinken abzuschalten, brauchen Sie nur [ ] zu drücken.  Timer als Kurzzeitwecker: Betätigung Bedienfeld Anzeige Einschalten der Kochmulde Auf [ 0/I ] drücken [ 00 ]Timer auswählen Auf [ ] drücken Auswählen kochzone Auf [ + ] oder [ - ] drücken Timer leuchte blinkt Minuten verringern ] drücken -Auf [ 3[ 0 ] bis [ ]00 Minuten erhöhen Auf [ + ] drücken Zeit erhöht Nach weniger Sekunden wird die Einstellung übernommen und das Blinken erlischt. Die beide Timer LEDs erlischen.Nach Ablauf der eingestellten Zeit erfolgt ein akustisches Signal und die Anzeige [ 00 ] blinkt. Drücken Sie [ ], um den Signalton und das Blinken abzuschalten.

38 Ankochautomatik Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.  Aktivierung der Ankochautomatik: Betätigung Bedienfeld Anzeige Hohe Leistung aktivieren Auf [ + ] drücken von [ 0 ] bis [ 9 ]Ankochautomatik aktivieren + Auf [ ] drücken [ 9 ] blinkt mit [ A ]Leistung auswählen -Auf [ ] drücken [ 9 ] zurück auf [ 8 ] [ 7 ] (z.B. « 7 ») [ 7 ] blinkt mit [ A ] Abschalten der Ankochautomatik: Betätigung Bedienfeld Anzeige Auswählen der Kochzone A -uf [ ] drücken [ 9 ] zurück auf [ 8 ] [ 7 ] Leistung auswählen Auf [ + ] drücken Leistung ausgewählten Kindersicherung / Verriegelung der Kochmulde Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B.

bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste[ 0/I ]) verriegelt werden.  Verriegelung aktivieren: Betätigung Bedienfeld Anzeige Kochmulde einschalten Auf [ 0/I ] drücken [ 0 ] oder [ H ] Verriegelung einschalte Auf rechts [ + ]n drücken und der Finger auf dieser Taste lassen Mit dem anderen Finger dreimal auf [ P ] drücken. [ L ] auf alle Anzeige Bei jedem drücken auf die [ P ] Taste erscheint ein Segmentteil von [ L ]. Die Mulde ist verriegelt vom der [ L ] Komplett sichtbar ist.  Verriegelung abschalten: Betätigung Bedienfeld Anzeige Kochfeld einschalten Auf [ 0/I ] drücken L ] [ In den 10 Sekunden nach Einschalten der Mulde Verriegelung abschalten Auf rechts [ + ] drücken und der Finger a uf dieser Taste lassenMit dem anderen Finger dreimal auf [ P ] drücken. [ 0 ] oder [ H ] Bei jedem drücken auf die [ P ] Taste verschwindet ein Segmentteil vom [ L ].

39 Warmhaltefunktionen Diesen Funktionen werden Speisen auf 42°C oder 70°C warmhalten. Diesen Funktion soll Überlauf und Verbrennen vermeiden.en en  Ein- und ausschalten die ersten warmhaltefunktionen : Betätigung Bedienfeld Anzeige 42°C Warmehaltefunktion A [ ] uf den einmal drücken [ ] U Auswählen der kochzone Auf [ + ] drücken [ U ]Ausschalten Auf [ + ] oder [ - ] drücken [ 0 ] zu [ 9 ] oder [ H ]  Ein- und ausschalten die zweite warmhaltefunktionen : Betätigung Bedienfeld Anzeige 70°C Warmehaltefunktion A zweimal drücken uf den [ ] [ U ]Auswählen der kochzone Auf [ + ] drücken U [ ]Ausschalten Auf [ + ] oder [ - ] drücken [ 0 ] zu [ 9 ] oder [ H ] Diesen Funktionen kö ennn auf alle Kochstelle verwendet werden. Wenn der Topf die Kochzone verläßt bleibt die Warmhaltefunktion während 2 Stunden aktiv.

Bridge- FunktionDiese Funktion erlaubt eine Brückung Kochzonen mit den gleichen Funktionalitäten wir eine Kochzone.Powerfunktion ist nicht erlaubt. Betätigung Bedienfeld Anzeige Einschalten der Kochmulde Auf [ 0/I ] drücken [ 0 ] oder [ H ] Bridge einschalten Auf die 2 [ + ] drücken [ 0 ] auf rechts Kochzonen und [ ∏ ] auf links Kochzonen. Leistung erhöhen Auf [ + ] oder [ ] oder [ U ] drücken [ 0 - bis 9 ] oder [ U ]Bridge ausschalten Auf die 2 drücken oder [ H ] [ + ] [ 0 ] Stop&Go Funktion Diese Funktion erlaubt vorübergehend, das Kochen mit denselben Krafteinstellungen zu unterbrechen oder zu reaktivieren.  Stop&Go Funktion einschalten/ ausschalten : Betätigung Bedienfeld Anzeige Stop&Go einschal ten ] und rechts [ ] Auf [ - Gleichzeitig drücken währen 2s.

40 Memory- FunktionNach dem Ausschalten des Kochfeldes bleiben die letzten Einstellungen gespeichert. Durch die Memory-Funktion können Sie diese Werte wieder aktivieren. Folgende Einstellungen können durch die Memory-Funktion wieder aktiviert werden:  Leistungsstufen der Kochzonen.  Timer- Einstellungen der Kochzonen.  Einstellungen der Ankochautomatik Memory-Funktion aufrufen:  Kochfeld einschalten ( [ 0/I ] drücken)  Innerhalb von 6 Sekunden a [uf ] und [ ] rechts- Kochzonen Anzeigen Gleichzeitig drücken. Die Werte der letzten Einstellungen sind wieder aktiviert.

KOCHEMPFEHLUNGEN Auswahl der richtigen Kochtöpfe Geeignete Materialien: Stahl, emaillierter Stahl, Gußeisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischem Boden, Kupfer, Messing, Glas, Steingut, Porzellan So überprüfen Sie die Induktions-Kompatibilität der Töpfe:  Füllen Sie den Topf mit etwas Wasser und setzen Sie ihn auf die Induktions-Kochzone. Schalten Sie die Kochzone auf Leistungsstufe [ 9 ] ein. Das Wasser muss in einigen Sekunden warm werden.  halten Sie einen Magneten an den Topfboden. Bleibt der Magnet haften, ist der Topf induktionsgeeignet.  Sind die Töpfe nicht geeignet, erscheint in der Anzeige [ U ].Einige Töpfe erzeugen Geräusche, wenn diese auf eine Induktions-Kochzone gesetzt werden.

Diese Geräusche stellen in keinem Fall einen Mangel des Kochfeldes dar, vielmehr funktioniert das Kochfeld einwandfrei. Bitte setzten Sie sich mit dem Topfhersteller in Verbindung. Geschirrgröße Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet. Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

41 Auswahl der Leistungsstufen (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen, Auflösen, Zubereitung Saucen, Butter, Schokolade Gelatine, Yoghurt , 2 bis 3 Quellen, Auftauen, Warmhalten Reis, gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren, Dünsten Fisch, Gemüse, Obst 4 bis 5 n, Quellen, Auftauen Dünste Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost 6 bis 7 Ankochen, Fortkochen Fleisch, Leber , Eier, Wurst Gulasch, Rouladen 7 bis 8 Schonendes Braten Fisch, Schnitzel, Bratwurst, Spiegeleier 9 Backen, Ankochen Steak s, Omelett Pfannkuchen, Linsen P und Kochen Grosse Wassermengen WAS TUN WENN… Das Kochfeld oder die Kochzonen lassen sich nicht einschalten:  Das Kochfeld ist falsch am Stromnetz angeschlossen.  setzt oder defekt. Die Sicherung der Hausinstallation ist nicht korrekt einge.

Das Kochfeld ist verriegelt Die Sensortasten sind mit Wasser oder Schmutz bedeckt.  Ein Kochtopf oder Gegenstände bedecken die Tasten. In der erscheintAnzeige U ] : [  Das Kochgeschirr ist nicht auf der Kochzone.  chgeschirr ist nicDas Ko ht Induktiongeeignet  - Der Topfboden Durchmesser ist zu klein für diese Kochzone. In der Anzeige erscheint [ E ] :  Wenden Sie sich bitte an den Kundendienst Der Auftrag Anzeige [ L ] :  Finden Sie im Kapitel Verriegelung der Kochmulde. Eine Kochzone oder das gesamte Kochfeld schaltet ab :  - Die Sicherheits Abschaltung hat ausgelöst.  Es ist vergessen worden, eine Kochzone abzuschalten.  Es sind mehrere Sensortasten bedeckt.  Der Topf ist leer und überhitzt.  Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet.

Das Kühlgebläse läuft nach dem Ausschalten weiter:  Das ist keine Störung, das Gebläse läuft so lange, bis das Gerät abgekühlt ist.  Das Gebläse schaltet automatisch ab.

42 Anzeige [ U ] :  Finden Sie im Kapitel Warmhalte- Stufe.Anzeige [ II ] :  Finden Sie im Kapitel Stop&Go Funktion. Anzeige [ ] ∏:  Finden Sie im Kapitel -f Bridge unktion. REINIGUNG UND PFLEGE Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen. Entfernen Sie sofort Zucker, Kunststoff oder Alufolien und schalten Sie die Kochzonen ab.  Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.  Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill- und Backofensprays, Flecken- oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen.  Um das Gerät zu reinigen, muss es zuvor ausgeschaltet und abgekühlt sein.  Reinigen Sie das verschmutzte Kochfeld immer regelmäßig. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Putzmittel.

 Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken. UMWELTSCHUTZ  Die Verpackungsmaterialen sind umweltfreundlich und recyclebar. Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe , die für ihre Funktion und Sicherheit notwendig sind  Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.  Nutzen Sie statt dessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

43 MONTAGEHINWEISE Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten, dass die an seinem Wohnsitz geltenden Normen und Bestimmungen eingehalten werden. Einbau :  Einbaumasse:  Furniere unter der Arbeitsplatte müssen mit hitzbeständigem Kleber (100 °C) verarbeitet sein.  Die Wandabschlussleisten müssen hitzbeständig sein.  -Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y (IEC 332-6). Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden.  Der Abstand zwischen Ausschnitt und einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen.  Der Ausschnitt soll mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen der Arbeitsplatte durch Feuchtigkeit zu verhindern.

Sorgen Sie dafür, dass das mitgelieferte Dichtungsband sorgfältig aufgeklebt ist.  Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden.  Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z. B. Spraydosen, aufbewahrt werden.  Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden.  Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z. B. durch Schublade, ausgesetzt ist.  Im Bereich des Arbeitsplattenausschnittes muss die Rückwand des Unterschranks muss offen sein, damit eine Luftzirkulation erfolgen kann.

 Die vordere Querleiste des Unterschrankes ist zu entfernen, damit ein Luftdurchlass von mindestens 7 mm unterhalb der Arbeitsplatte gegeben ist.  Die Querleisten müssen mindestens im Bereich des Arbeitsplattenausschnittes entfernt werden.

 Wird das Kochfeld über einen Schubkasten eingebaut, so muss ein Zwischenboden im Mindestabstand von 20 mm zur Kochfeldunterseite eingebaut werden, sodass eine zufällige Berührung nicht möglich ist. Der Zwischenboden darf nur mit Werkzeugen entfernbar sein. -Schnitt Gröβe Falzmass (flächenbündiger Einbau) Glasgröβe Breite Tiefe Tiefe Breite Dicke Breite Tiefe Stärke3761 360 490 386 526 380 520 8 4 Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand von der Außenkannte des Glases aufkleben.

44 ELEKTROANSCHLUSS  Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.  Der Berührungsschutz isolierter Teile muss nach der Montage sichergestellt sein. Bitte prüfen Sie das Typenschild, ob die erforderlichen Anschlusswerte mit denen Ihres Stromnetzes übereinstimmen.  Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als gee Schalter, Sicherungen und Schützeignete Trennvorrichtungen gelten LS-  Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen perfekt abgedeckt sein.

 Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.  Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden Achtung ! Dieses Gerät ist nur für eine Strom Versorgung von 230 V~ 50- /60 Hz ausgelegt. Schließen Sie immer die Erde mit an. Beachten Sie das Anschlußschema. Benutzen Sie das Anschlußkabel, das auf das Gerät festgelegt wird. Der grüne/gelbe Faden entspricht der Masseleitung, der blaue Faden entspricht dem neutralen Faden, und der kastanienbraune Faden entspricht dem Phasenfaden. ( * ) laut EN 60 335-2- 6/1990 Norm Achtung ! Die Drähte korrekt hineinstecken und die Schrauben fest anziehen. Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen bzw.
