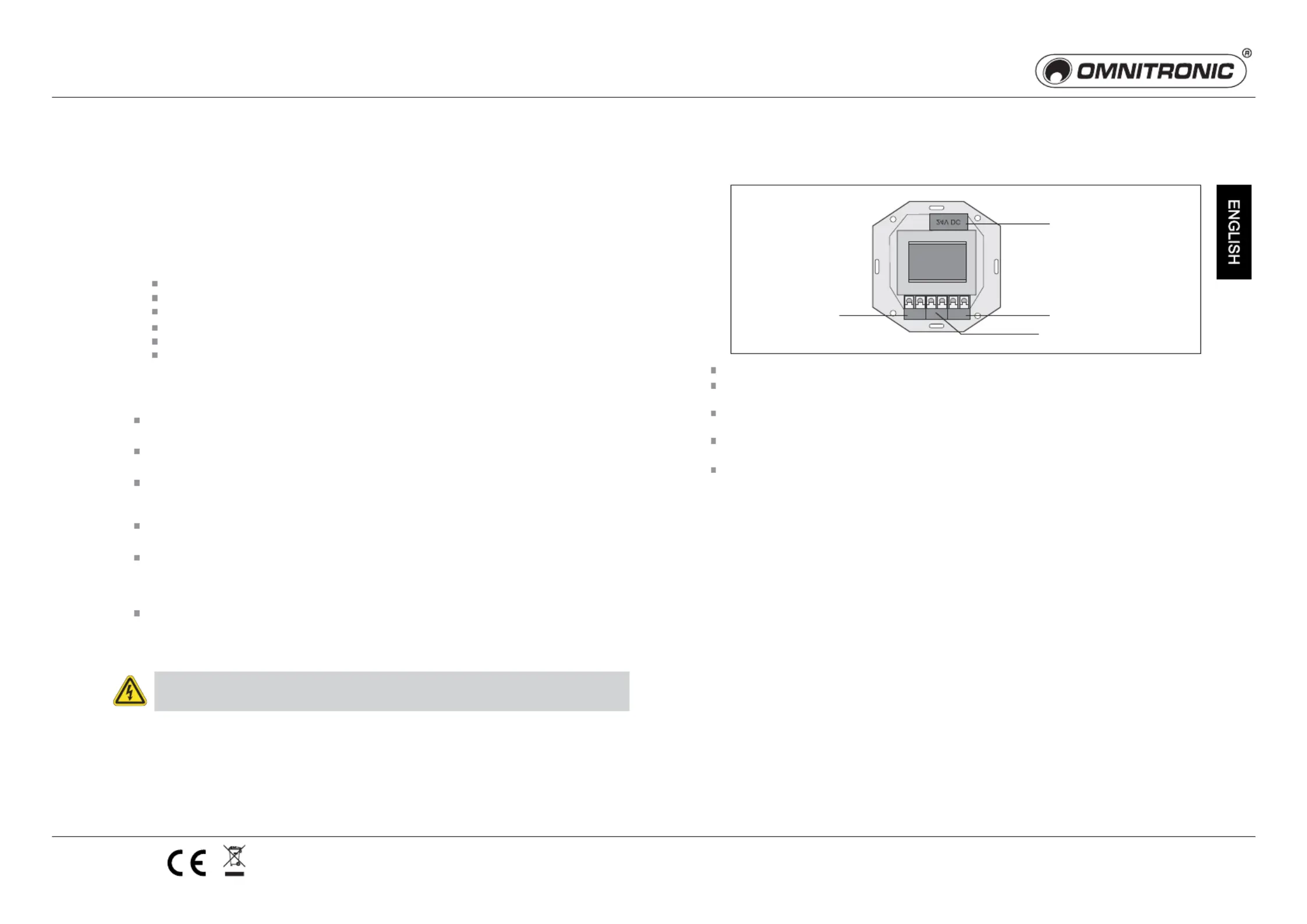

Seite 1/2
6-way PA Volume Controller
Safety Instructions
Electrical Connection
with 24 V Emergency Priority Relays
The 6-way volume controller was designed for use in 100 V PA systems. Each individual controller offers t e n
switching positions and is equipped with an emergency priority relay. The maximum nominal load for
each individual controller by the following speaker or by the following speaker group must not be
exceeded. The volume controller is provided for installation into a 19 rack and requires 2 U
6 audio transformers for 100 V line technique
Attenuation in 10 steps
6 built-in 24 V emergency priority relays
Aluminum front panel
Screw plug connection
19" dimensions with 2 units
Before your initial start-up, please make sure that there are no transport damages. Should there be
any, do not take the device into operation and immediately consult your dealer.
Operate the device only after having familiarized with its functions. Do not permit operation by
persons not qualified for operating the device.
This product was designed for indoor use only. Protect the device against humidity and heat. The
ambient temperature must always be between 0° C and 40° C. Keep away from heaters and other
heating sources!
Speaker cables are sensitive to electrical interference. Hence, it is recommended to lay them at a
distance of several meters to sources of interference (e.g. dimmers, light switches).
Maintenance and service operations are only to be carried out by authorized dealers. Damage,
caused by manual modifications on the device are not subject to warranty. If the device is used for
other purposes than originally intended or if it is not correctly connected, the product may suffer
damages and the guarantee becomes void.
For cleaning, please use a soft lint-free and moistened cloth. Never use alcohol or solvents!
High voltage at terminals. Installation by skilled personnel only!
Cabling a PA system is an electric installation which must only be carried out by a qualified
electrician! Always insulate the connection cables which are not used. Pay attention to the correct
power matching. Overload will result in damage of the PA amplifier and of the volume controller.
DANGER TO LIFE!
” (433 mm) (88 mm).
Turn off PA system before
connecting.
www.omnitronic.com
00033855.DOC, Version 1.0
© Copyright
Nachdruck verboten!
Reproduction prohibited!
100 V PA TECHNIQUE
USER'S MANUAL
6-way PA Volume Controller
6-way PA Volume Controller
Please note: Every information is subject to change without prior notice. 01.02.2008 ©
If the PAsystem is turned on, turn it off before making any connection.
To facilitate handling, the terminals can be removed from their plug-in connections on the unit
and replaced after connection.
Connect the lines of the 100 V signal source to the positive and negative pole of the input “IN” of each
individual volume controller.
Connect a PA speaker to the positive and negative pole of the output “OUT” of each individual
volume controller.
The emergency priority relay of the individual volume controls can be activated by a 24 V DC voltage
positive and negative pole of the
of each individual volume controller By activating the emergency priority relay important
announcements can be heard via the PAspeakers connected even if a volume controlerl is set to “0”
(left stop position).
Technical Specifications
.
Connect the 24 V control lines for activating the relay to the terminal
“24V” .
80711331.........................6 x 30 W
80711332.........................6x 45 W
80711333.........................6x 60 W
80711334.........................6x120 W
Frequency range:................50-18,000 Hz
Priority relays: ....................6 x 24 V DC
Dimensions: .......................484x 100 x 230 mm (19", 2 U)
Weight: ..............................2.5 kg
Rated power:
80711322.........................6x 10 W
80711323.........................6x 20 W
80711324.........................6x 30 W
80711325.........................6x 45 W
80711326.........................6x 60 W
80711327.........................6x 120 W
80711329.........................6x 10 W
80711330.........................6x 20 W
+24V-
+OUT-
+IN-
PA speaker connections
24 V DC voltage
Signal source
Priority relay

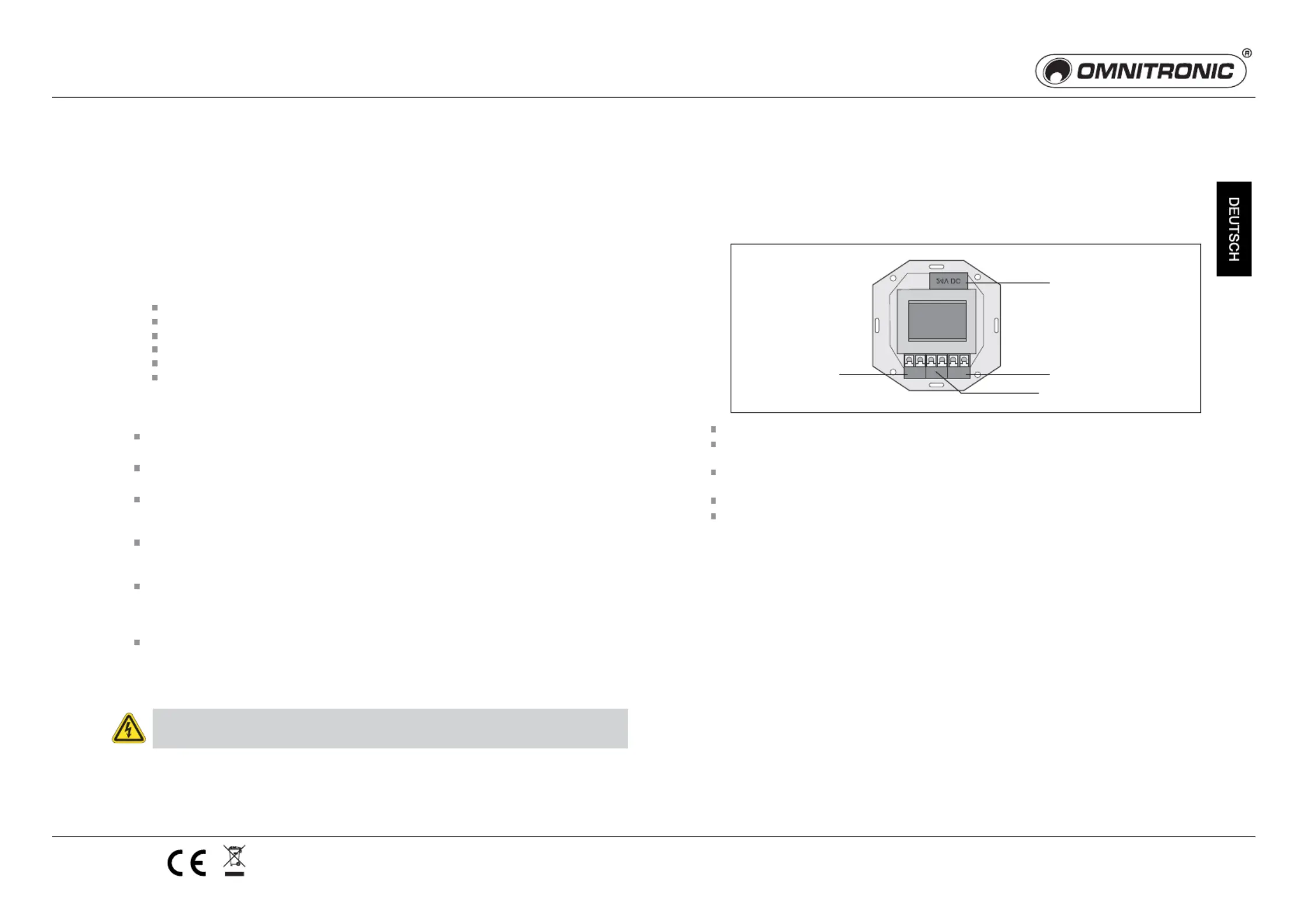

6-fach ELA-Lautstärkeregler
Sicherheitshinweise
Elektrischer Anschluss
mit 24 V Pflichtempfangsrelais
Der 6-fach Lautstärkeregler wurde speziell für den Einsatz in 100 V ELA-Anlagen konzipiert. Jeder
einzelne Lautstärkeregler besitzt zehn Schaltpositionen und ist mit einem Pflichtempfangsrelais
ausgestattet. Die maximale Nennbelastbarkeit jedes einzelnen Lautstärkereglers durch den
nachfolgenden Lautsprecher bzw. durch die nachfolgende Lautsprechergruppe darf niemals
überschritten werden. Der Lautstärkeregler ist für den Einbau in ein 19” (433 mm)- Rack vorgesehen und
benötigt 2 HE (88 mm).
6 Audio-Transformatoren für 100 V Übertragungstechnik
Abschwächung in 10 Stufen
6 x 24 V Pflichtempfangsrelais
Aluminium-Frontplatte
Schraub-Steck-Anschluss
19" Einbaumaße mit 2 Höheneinheiten
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob Transportschäden vorliegen. In diesem Fall
nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht
haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen.
Dieses Produkt ist ausschließlich zur Verwendung in Innenräumen geeignet. Schützen Sie das Gerät
vor Feuchtigkeit und Nässe. Die Umgebungstemperatur muss zwischen 0° C und 40° C liegen.
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.
Halten Sie bei der Verlegung der Lautsprecherleitungen einen Abstand von einigen Metern zu
Störquellen (z.B. Dimmer, Lichtschalter) ein, da Lautsprecherleitungen elektrische Störungen
auffangen können.
Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten.
Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, fallen nicht
unter den Garantieanspruch. Wird das Gerät zweckentfremdet oder falsch angeschlossen, kann
dies zu Schäden am Produkt führen und der Garantieanspruch erlischt.
Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder
irgendwelche Lösungsmittel zur Reinigung verwenden!
Hohe Spannung an den Anschlussklemmen. Installation nur durch Fachpersonal! Anschluss nur im
ausgeschaltetem Zustand der ELA-Anlage.
LEBENSGEFAHR!
6-fach ELA-Lautst rkereglerä
© Copyright
Nachdruck verboten!
Reproduction prohibited!
100 V ELA-TECHNIK
BEDIENUNGSANLEITUNG
6-fach ELA-Lautst rkereglerä
www.omnitronic.com
00033855.DOC, Version 1.0
Bei der Verkabelung von ELA-Systemen handelt es sich um eine elektrische
Installation, die nur von einer elektrotechnischen Fachkraft durchgeführt werden darf! Isolieren Sie
unbedingt nicht benutzte Anschlussleitungen. Achten Sie auf die richtige Leistungsanpassung.
Überlastung führt zur Beschädigung des ELA-Verstärkers und des Lautstärkereglers.
an
an
Das Pflichtempfangsrelais der einzelnen Lautstärkeregler kann durch eine 24 V Gleichspannung
aktiviert werden. Verbinden Sie dazu jeweils die 24 V Steuerleitung mit der
Anschlussklemmen “24V”. Durch Aktivieren des Plichtempfangsrelais können Sie wichtige
Durchsagen über die angeschlossenen ELA-Lautsprecher wiedergeben auch wenn ein
Lautstärkeregler auf “0” (linker Anschlag) steht.
Schalten Sie die ELA-Anlage aus, falls diese noch eingeschaltet ist.
Die Anschlussklemmen können zur leichteren Handhabung aus den Steckverbindungen gelöst
werden und nach dem Anschluss wieder aufgesteckt werden.
Schließen Sie jeweils die Leitungen der 100 V Signalquelle an den Plus- und Minuspol des Eingangs
“IN” .
Schließen Sie jeweils den ELA-Lautsprecher an den Plus- und Minuspol desAusgangs “OUT” .
dem Plus- und Minuspol
Technische Daten
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 01.02.2008 ©
80711331 .........................6 x 30 W
80711332.........................6 x 45 W
80711333.........................6 x 60 W
80711334.........................6 x 120 W
Frequenzbereich: ...............50-18.000 Hz
Pflichtempfangsrelais: .......6 x 24 V DC
Maße: ................................484 x 100 x 230 mm (19", 2 HE)
Gewicht: ............................2,5 kg
Belastbarkeit nominal:
80711322.........................6 x 10 W
80711323.........................6 x 20 W
80711324.........................6 x 30 W
80711325.........................6 x 45 W
80711326.........................6 x 60 W
80711327.........................6 x 120 W
80711329.........................6 x 10 W
80711330.........................6 x 20 W
+24V-
+OUT-
+IN-
Lautsprecheranschluss
24 V Gleichspannung
Signalquelle
Pflichtempfangsrelais
