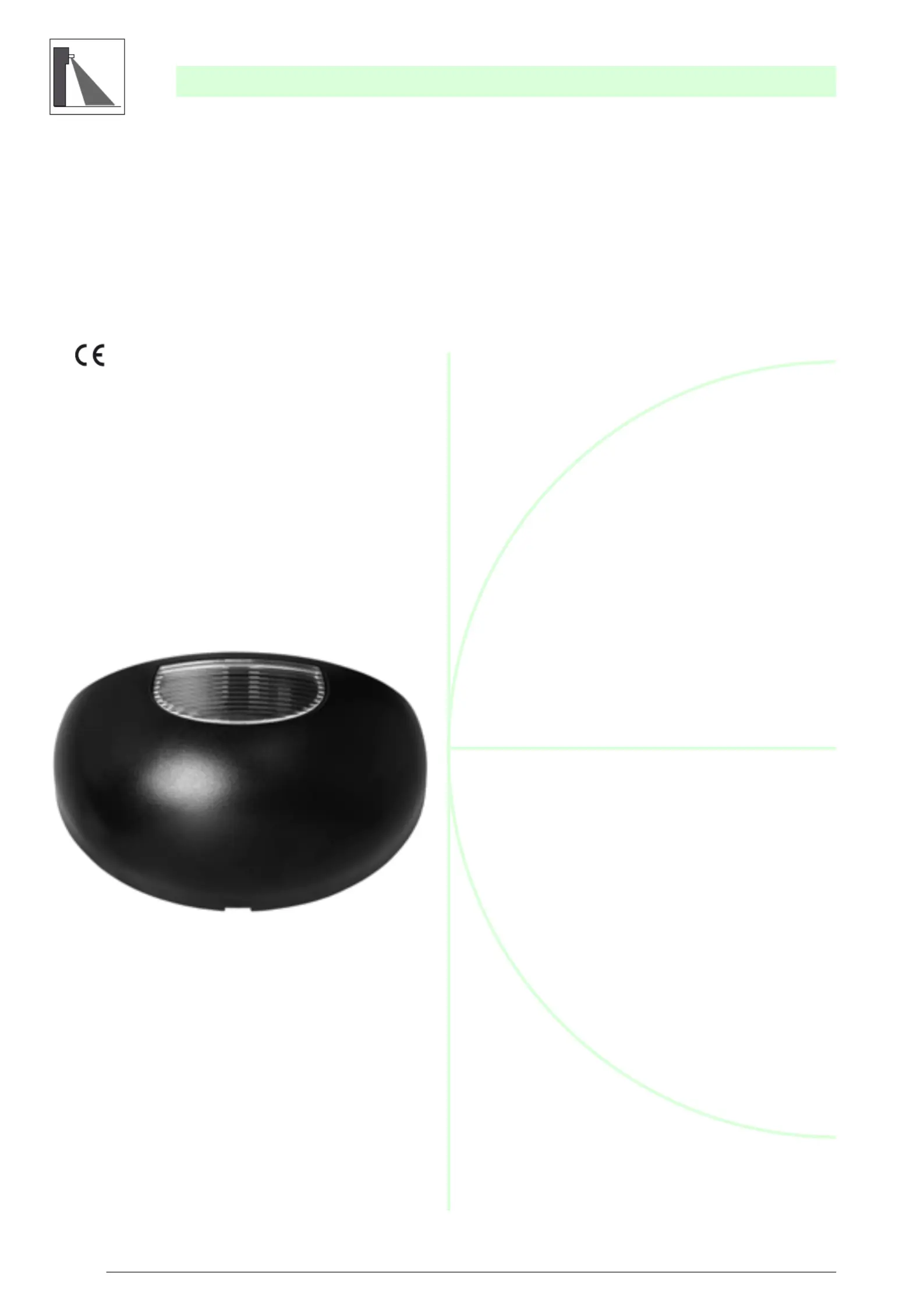

Radar-Bewegungsmelder
RMS-G-RC
RMS-G-RC
!Öffnungsimpulsgeber
!Programmierbar, auch mit separater
Fernbedienung
!Richtungserkennung
!Differenzierte Personen- und Fahrzeu-
gerfassung
!Querverkehrsausblendung
!16 vorprogrammierte Grundeinstellun-
gen
!2 Relaisausgänge
!Einfache Montage
für automatische Tore
2
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in German
y
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.co
m
Veröffentlichungsdatum: 2005-12-22 18:10 Ausgabedatum: 2005-12-22 184852_GER.xml
Technische Daten RMS-G-RC
Allgemeine Daten
Funktionsprinzip Mikrowellenmodul
Detektionsgeschwindigkeit min. 0,1 m/s
Kennzeichnung CE
Einstellwinkel 0 ... 40 ° in 5 ° Schritten
Erfassungsbereich 7000 x 6000 mm (TxB) bei 5000 mm Montagehöhe und 30° Neigungswinkel
Arbeitsfrequenz 24,05 ... 24,25 GHz K-Band
Betriebsart Radar-Bewegungsmelder
Anzeigen/Bedienelemente
Funktionsanzeige LED rot/grün (siehe Abschnitt Funktionsanzeigen)
Bedienelemente DIP-Schalter für Betriebsartenwahl : Richtungserkennung , Querverkehrsausblendung ,
Fahrzeugerkennung , Schaltungsart
Bedienelemente Einsteller für Abfallzeit
Bedienelemente Programmierung über 2 Tasten , alternativ über Fernbedienung (Zubehör, separat bestel-
len)
Elektrische Daten
Betriebsspannung 12 ... 36 V DC , 12 ... 28 V AC
Leerlaufstrom I
0
≤ 50 mA bei 24 V DC
Leistungsaufnahme P
0
≤ 1 W
Ausgang
Schaltungsart aktiv/passiv
Signalausgang 2 Relaisausgänge
Schaltspannung 48 V AC / 48 V DC
Schaltstrom max. 1 A
Normenkonformität
Normen 89/336/EWG
Normen 2 CETECOM
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (253 ... 333 K)
Relative Luftfeuchtigkeit max. 90 % nicht kondensierend
Mechanische Daten
Montagehöhe max. 7000 mm
Schutzart IP54
Anschluss Steckschraubklemmen 4-polig und 2-polig , 8 m Anschlusskabel im Lieferumfang enthal-
ten
Material
Gehäuse ABS, anthrazit
Masse 120 g
3
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in German
y
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.co
m
Veröffentlichungsdatum: 2005-12-22 18:10 Ausgabedatum: 2005-12-22 184852_GER.xml
Der Sensor RMS-G-RC wird im Porgrammiermodus mittels zwei Tasten direkt am Gerät eingestellt: --> 8 = Taste/Menu;
9 = Taste/Wert. Die Blinkreihenfolge der LED zeigt jeweils die Einstellungen an. Mit der als Zubehör erhältlichen Fernbedienung
RMS-Remote control kann der Sensor auch einfach und schnell vom Boden aus optimal programmiert werden. Die bidirektio
-
nale Infrarotfernbedienung mit LDC-Display und selbsterklärender Menuführung hat eine Reichweite von 10 m. Damit lassen
sich auch Sensoren mit hohen Montagehöhen exakt und komfortabel einstellen.
Bestellbezeichnung Fernbedienung: RMS Remote control

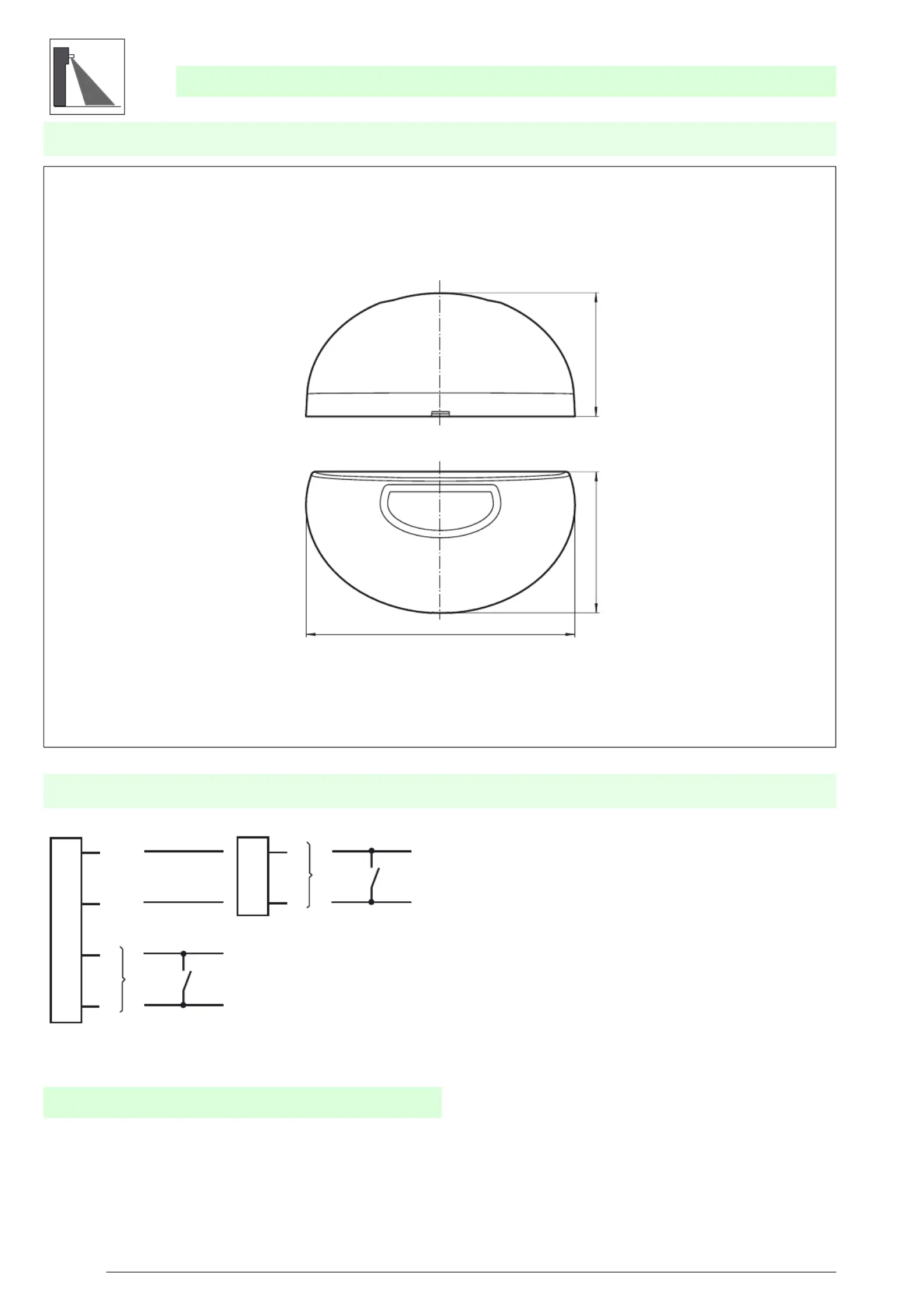

Abmessungen
Elektrischer Anschluss
o = hellschaltend, • = dunkelschaltend
122.97
64.63 56.33
Klemme 4-polig
Hauptrelais
2
1
3
4
C
NO
~/0 V
~/+UB
Fahrzeugrelais
Klemme 2-polig
2
1
C
N
Einstellungen
RMS-G-RC
