Seite 1/2
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Telefon +49
(
8331
)
990 42 0 · Telefax +49
(
8331
)
990 42 12 | info
@
phaesun.com · www.phaesun.com
1
2

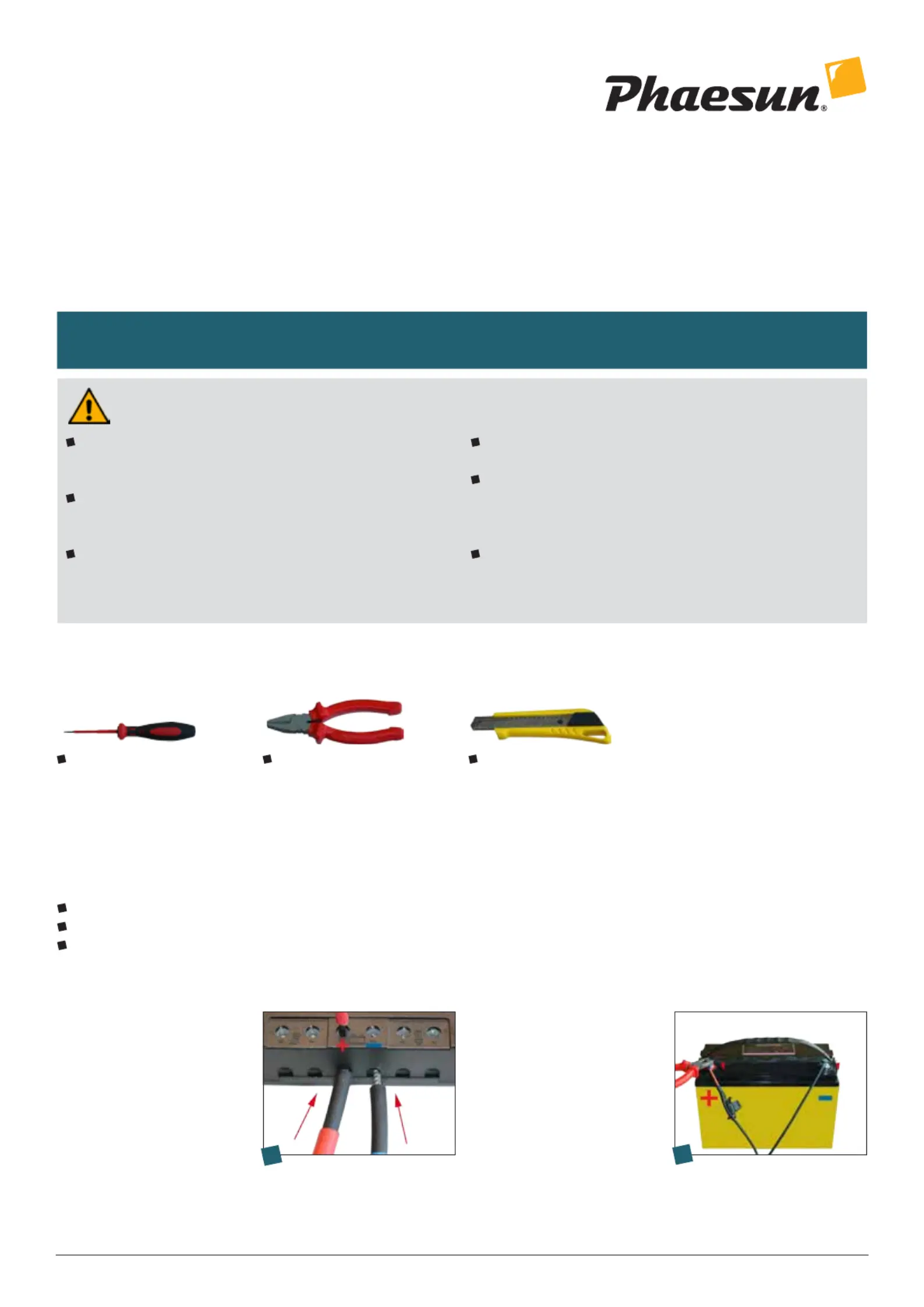

Installationsanleitung
Energy Generation Kit Solar Rise One 2.0
600077 • 05/2014
Allgemeine Sicherheitshinweise
Solarmodule erzeugen auch bei geringem Lichteinfall Strom!
Decken Sie das Solarmodul ab und gehen Sie bei der Montage
vorsichtig vor!
Montieren Sie den Solarladeregler in stabiler, ebener und tro-
ckener Umgebung. Beachten Sie, dass um das Gerät ein Ab-
stand von 15 cm eingehalten werden muss!
Bei unsachgemäßem Umgang mit Batterien besteht Explosi-
onsgefahr! Durch austretende Batteriesäure besteht Verät-
zungsgefahr! Halten Sie Kinder von Batterie und Säure fern!
Beachten Sie die Behandlungshinweise und Gebrauchsanwei-
sung des Solarladereglers, Solarmoduls und der Batterie!
Bei Anschluss der Kabel ist auf die richtige Polarität zu achten!
Alle Arbeiten müssen in Übereinstimmung mit den nationalen
elektrischen Bestimmungen und den einschlägigen örtlichen
Vorschriften durchgeführt werden!
Benutzen Sie keine beschädigten oder defekten Komponen-
ten und halten Sie den bestimmungsgemäßen Gebrauch des
Systems ein!
1. Schritt
Sicherung während der
Installation vom Kabel
entfernen. Lösen Sie die mit
einer Batterie gekennzeichneten
Schrauben am Solarladeregler.
Rot markierte Aderendhülse des
Batteriekabels in den positiven
Anschluss (+), blau markierte
in den negativen Anschluss (–)
einführen. Schrauben anziehen.
2. Schritt
Lösen Sie die Schrauben an den
Polen der Batterie. Schrauben
Sie den rot markierten
Ringkabelschuh am positiven
Pol (+), den blau markierten
Ringkabelschuh am negativen
Pol (–) fest. Sicherung wieder
einsetzen.
Batterie an Solarladeregler anschließen
Solarladeregler
Batterie
Batterie Kabel
Zur Montage benötigen Sie gut isoliertes Werkzeug:
Kleiner Schraubenzieher Zange Teppichmesser
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Telefon +49
(
8331
)
990 42 0 · Telefax +49
(
8331
)
990 42 12 | info
@
phaesun.com · www.phaesun.com
3
5
6
4
600077 • S. 2

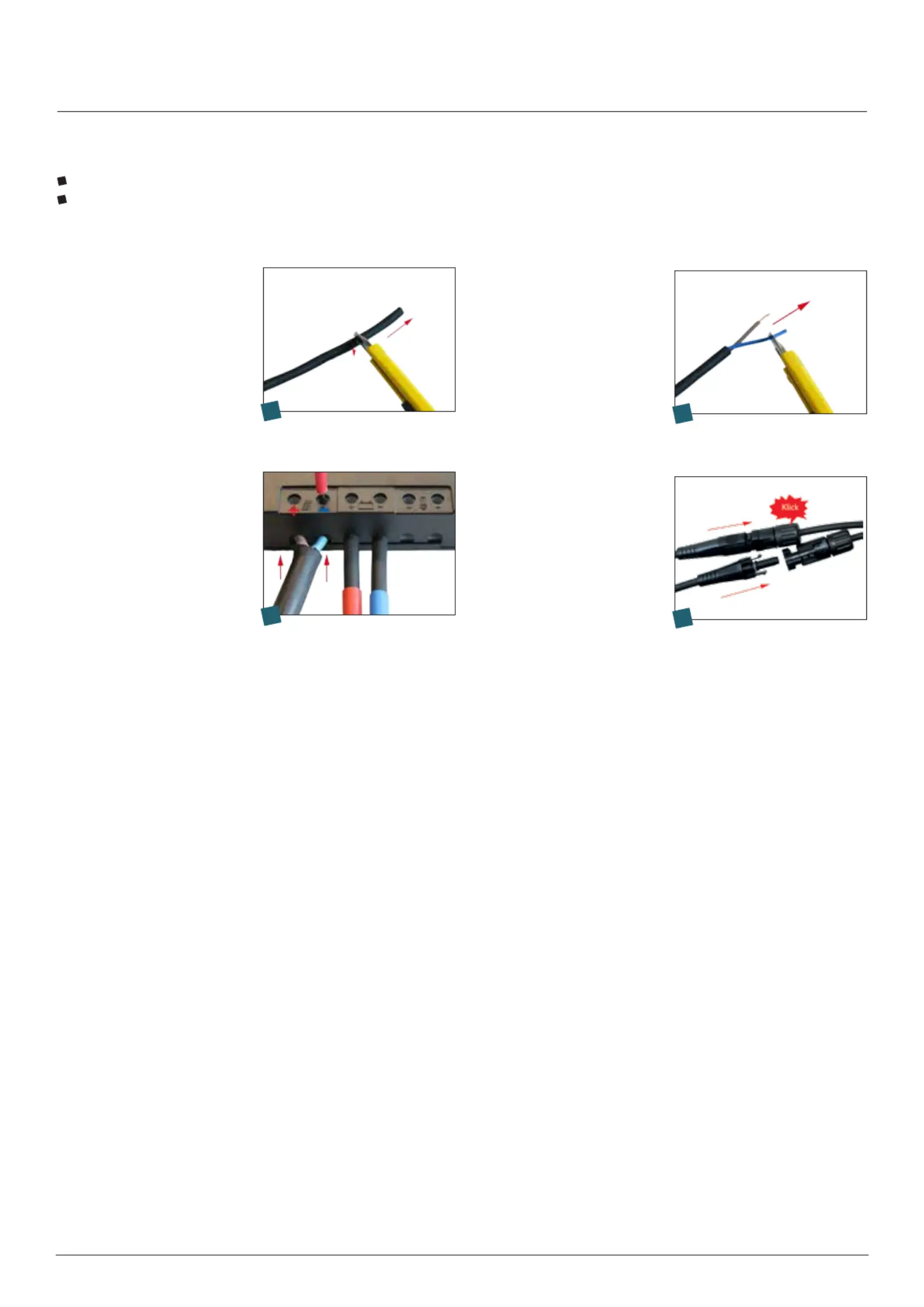

3. Schritt
Isolieren Sie das Modulkabel
ab. Schneiden Sie vorsichtig ein
Stück des oberen Mantels an
und ziehen Sie ihn ab, sodass
zwei einzelne Adern sichtbar
sind.
4. Schritt
Isolieren Sie beide Adern auf
10 mm ab. Schneiden Sie beide
Adern vorsichtig an und ziehen
Sie den Mantel ab.
5. Schritt
Lösen Sie die mit einem
Solarmodul gekennzeichneten
Schrauben am Solarladeregler.
Positive Ader (braun) in den po-
sitiven Anschluss (+), negative
Ader (blau) in den negativen
Anschluss (–) einführen. Schrau-
ben anziehen.
6. Schritt
Verbinden Sie das Solarmodul
mit dem Solarladeregler.
Solarmodul an Solarladeregler anschließen
Solarmodul
Modulkabel
