Manual
Module Mounting Kit Easy Mount One & Two
1
2
Bitte achten Sie darauf, dass die verwendeten Chemikalien entsprechend ihren Verarbeitungs-
hinweisen verwendet werden und entsprechende Sicherheitsmaßnahmen getroffen werden
müssen. Bei Verwendung des jeweiligen Klebers bitte Datenblätter, Sicherheitsdatenblätter
und Verarbeitungshinweise beachten!

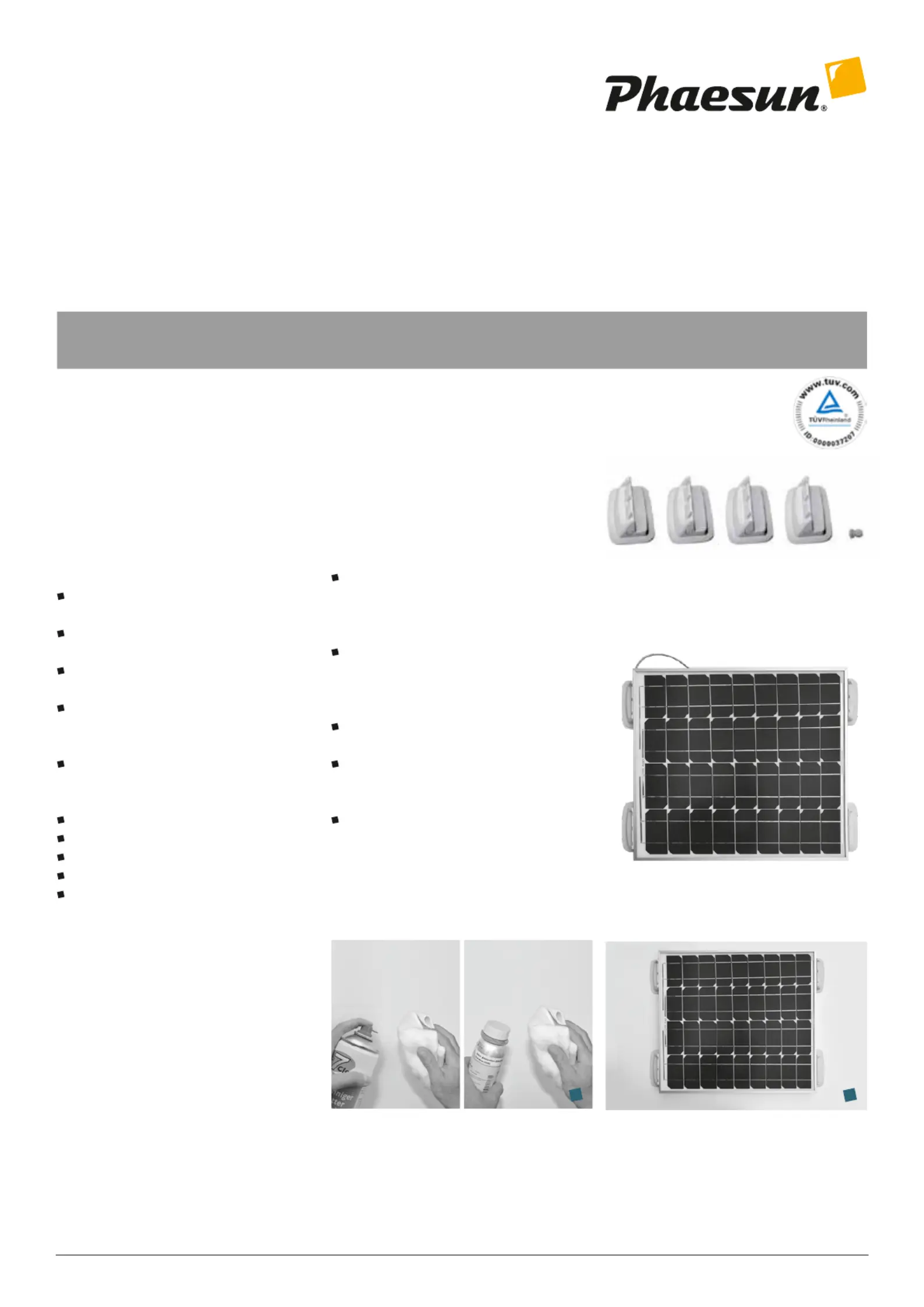

Verpackungsinhalt:
Easy Mount One
4 x Halterung für Solarmodul
(Tragkraft bis zu 7,4 kg/Solarmodul)
1 x Kabelverschraubung M16
(Schutzklasse IP 68)
1 x Montageanleitung
Easy Mount Two
2 x Zusatzhalterung für Solarmodul
(Erweiterung der Tragkraft auf 12,25 kg/
Solarmodul)
1 x Montageanleitung
Benötigtes Werkzeug:
Akku-Schrauber
Schraubbit
Stahlbohrer 3,5 mm
Schälbohrer 16 mm
Putzlappen
Zusätzlich benötigtes Material:
12 x Bohrschraube 4,8 x 25 (Art. 391013)
3 St./Profil zur Verschraubung des
Modulrahmens (Montagehinweise des
Zellenherstellers beachten)
bei Verwendung von TEC7 müssen die
Profile mit Schrauben in der Dachhaut
fixiert werden. Empfohlene Bohrschraube
4,2x16 (391012), 6 St./Profil
Montagekleber Sikaflex252 und Sika
Aktivator205 oder
Montagekleber TEC7 und Cleaner TEC7
(Montagekleber Komplettset Easy Bond 1
und 2; Art. Nr. 390605, 390606)
Ab einer Modullänge von 1050 mm (z. B.
Sun Peak SPR 130) wird eine seitliche
Zwischenbefestigung (Art.Nr. 390570 Easy
Mount Two) benötigt.
Vor der Montage unbedingt die
Montageanleitung lesen!
›››
Schritt 1
Gründliche Reinigung aller Klebeflächen z. B.
mit Tec7 Cleaner oder Sika Aktivator-205
(Sika Cleaner-205).
Schritt 2
Lose Platzierung der Halterungen an der ge-
wünschten Position unter dem Solarmodul.
Die Auflageflächen der Halterungen sollten
einen Winkel von 90° zur Fahrtrichtung
aufweisen.
Vorgehensweise
Fahrtrichtung
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Telefon +49
(
8331
)
990 42 0 · Telefax +49
(
8331
)
990 42 12 | info
@
phaesun.com · www.phaesun.com
3
4
5
7
6
390569, 390570 • S. 2

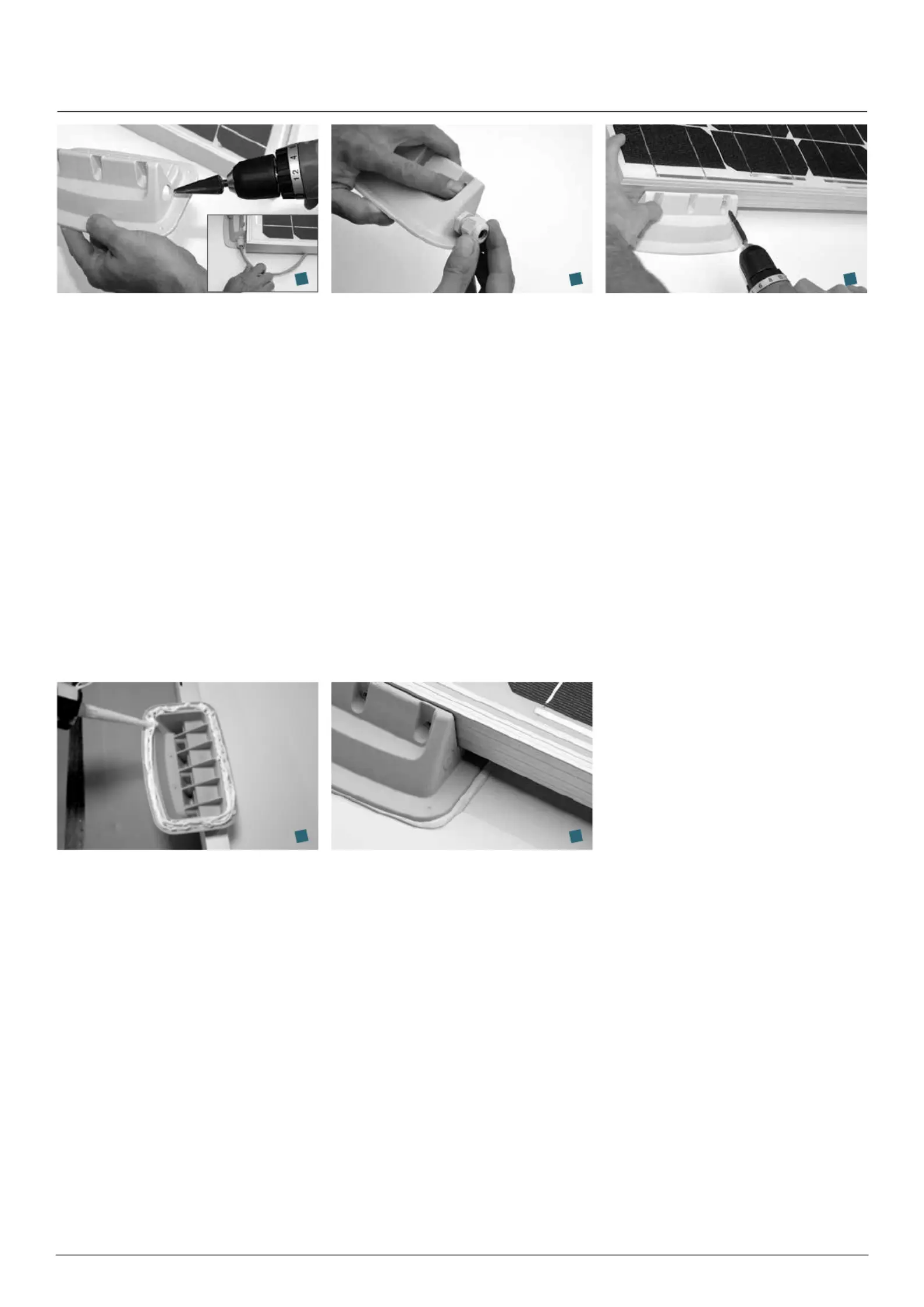

Schritt 3
Bei Nutzung einer Halterung als Kabeldurch-
führung: Seitliche Markierung mit dem
Schälbohrer (16 mm) öffnen.
Achtung! Lochmarkierung ist keine Sollbruch-
stelle sondern muss gebohrt, bzw. geschält
werden! Wegen Korrosion sollten Edelstahl
-
schrauben verwendet werden. Bei Nutzung
einer Halterung als Dachdurchführung: Das
Kabel vor der Verklebung einführen.
Schritt 4
Verschrauben des Kabeldurchlasses in die
Halterung.
Schritt 4a
Bohrung in der Dachhaut setzen. Dann
Kabel vom Innenraum durch die Dachhaut
führen. Anschließend Kabel von hinten durch
die Kabelverschraubung aus der Halterung
herausführen. Achten Sie darauf, dass die
herausgeführte Kabellänge ausreicht, um das
Modul anzuschließen. Nach der entgültigen
Verklebung der Halterung über der Dach-
durchführung, muss die Kabelverschraubung
noch angezogen werden, um Dichtheit zu
gewährleisten.
Schritt 5
Verschrauben der Halterungen am Solar-
modul.
Schritt 5a
Anzeichnen der endgültigen Position
auf der Dachhaut.
Schritt 6
Füllen der unterseitigen Klebefugen auf den
Halterungen mit Montagekleber, z. B. Tec7
Kleber oder Sikaflex-252 (Verarbeitungshin-
weise des Herstellers beachten).
Hinweis: Bei Verwendung des Tec7 Klebers
ist eine zusätzliche Verschraubung in die
Dachhaut erforderlich. Bitte achten Sie auf ei-
nen lückenlosen Auftrag des Klebers, um eine
optimale Wasserisolation zu gewährleisten.
Schritt 7
Fixieren der Solarmodul-Einheit auf der Dach-
haut durch leichtes Andrücken (Klebemittel
sollte gleichmäßig an der Seite austreten).
Hinweis: Die Vertiefungen im Außenrand der
Halterung dienen als Zentrierhilfe bei mög-
licher Verschraubung auf der Dachhaut.
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Telefon +49
(
8331
)
990 42 0 · Telefax +49
(
8331
)
990 42 12 | info
@
phaesun.com · www.phaesun.com
390569, 390570 • S. 3
Hinweise und Informationen
Pflege- und Sicherheitshinweise
Das Easy Mount Halter-Set für Solarmodule
ist aufgrund der verwendeten Werkstoffe
weitestgehend wartungsfrei. Die Halterele-
mente erfüllen höchste Sicherheits- und Sta-
bilitäsanforderungen und sind TÜV-geprüft
und zertifiziert. Dennoch empfehlen wir eine
regelmäßige Kontrolle* unter Berücksichti-
gung folgender Punkte.
Sicherheit
Kontrollieren Sie in regelmäßigen Abständen
und insbesondere vor Fahrtantritt die Anbrin-
gung der Modulhalterungen auf festen Sitz.
Die Aushärtezeit beträgt 12 – 24 Stunden.
Überprüfung
der Halterungen auf Beschädigung oder
Verschmutzung
aller Klebeverbindungen auf Beschädigung
und Dichtigkeit
aller Schraubverbindungen (Modul- bzw.
Kabelverschraubung). Festen Sitz prüfen
und gegebenenfalls nachziehen
des Kabeldurchlasses auf Beschädigung
und festen Sitz
Allgemein
Sollte eine Reinigung der Halterungen
notwendig sein, ist diese nur mit Kunststoff-
reiniger oder mit purem Wasser bzw. milden,
handelsüblichen Mitteln durchzuführen. Kei-
ne Putz- und Scheuermittel, Alkohol, Nitrover-
dünnung, Azeton oder sonstige aggressiven
Mittel verwenden.
Bei Beschädigung durch unzulässige Reini-
gungsmittel gewähren wir keine Garantie.
Zusätzliche Kontrollen sind nach ungewöhn-
lich schweren Unwettern oder anderen unge-
wöhnlichen Ereignissen, die die Halterungen
beeinträchtigen können, durchzuführen.
Fragen Sie im Fachhandel nach weiteren Phaesun Qualitätsprodukten.
* Gemäß §§ 23 StVO, 30 StVZO ist der Fahrzeugführer für die
Vorschriftsmäßigkeit und Verkehrssicherheit des Fahrzeugs verant-
wortlich und hat sich jeweils vor Fahrantritt im Rahmen des ihm
Möglichen und Zumutbaren davon zu überzeugen.
Produktspezifikationen
| Marke: | Phaesun |
| Kategorie: | Solaranlage |
| Modell: | Easy Mount One |
