Seite 1/4

up to 360 up to 240

INSTALLATION GUIDE

INSTRUCTIONS

Thank you for choosing Phanteks. Please take a moment to

carefully go through the manual. This manual will walk you

through all of the features the Eclipse G300A has to offer and

installation steps to build a full system.

Phanteks will not take responsibility for any damages incurred due to incorrect

installation or usage of this product.

VERSION 1.0

| www.phanteks.com

USB 3.0 TYPE-A

USB 3.0 TYPE-C

AUDIO/MIC

RESET BUTTON

POWER BUTTON

SSD + MOTHERBOARD

SCREW

18x

MB STAND-OFF

PSU SCREW

HDD SCREW

STAND-OFF TOOL

D-RGB 120MM FAN

1x pre-installed DBK01

3x pre-installed DBK02

ZIP TIE

360 240 FRONT AIO COOLER TOP AIO COOLER

FRONT TOP REAR

CLEARANCE

FANS

RADIATOR

120mm

3x 2x 1x

up to 120

140mm

CPU cooler height

GPU length

Powersupply

E-ATX

160 mm

365 mm with front fans

210 mm

up to 260 mm width

AIO 240

AIO 360

Because of the special front bracket, the front supports a radiator

up to 360. When using this option, the maximum GPU length is

335mm.

The top supports a radiator up to 240. When using this option,

the maximum GPU length is 365mm with 3 front 120mm fans.

120MM

This manual is for the following models:

PH-EC300GA_DBK01

PH-EC300GA_DBK02

Satin Black 1x D-RGB Fan Back|

Satin Black 3x D-RGB Fans Front|

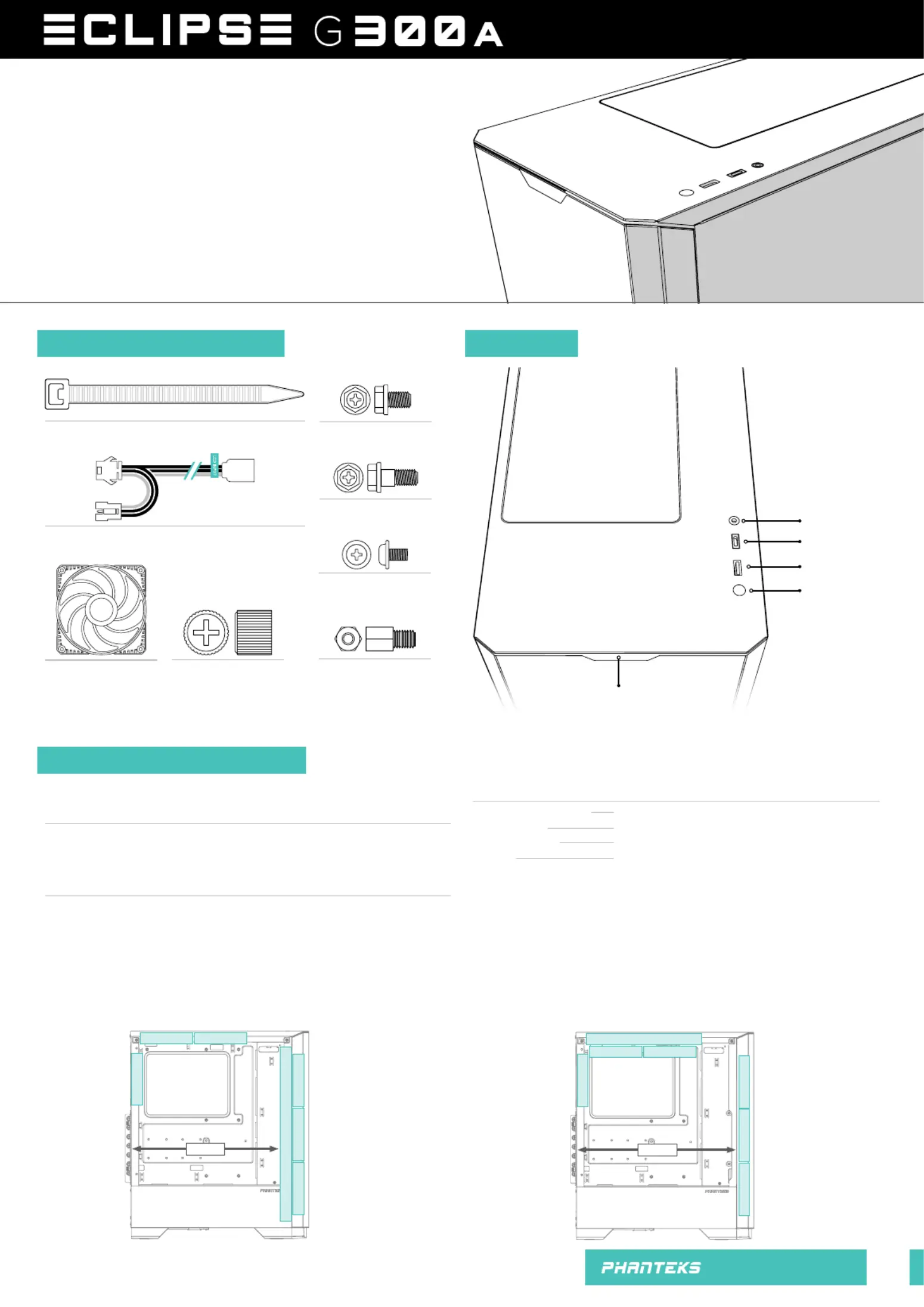

INCLUDED ACCESSORIES FRONT I O/

FAN & RADIATOR SUPPORT

335mm

365mm

D-RGB MOTHERBOARD ADAPTER

INSTALLATION GUIDE

LEFT SIDE PANEL REINSTALL SIDE PANEL

MOTHERBOARD POWERSUPPLY

RIGHT SIDE PANEL FRONT PANEL & DUST FILTERS

Loosen the 2 thumb screws and slide to

remove the tempered glass side panel.

Remove the glass panel, set it aside in a

safe location to prevent damage.

When returning the left side panel, align

the bottom right with the slit in the chassis.

Slide the panel forward and secure with 2

thumb screws at the back.

Remove front panel by pulling the panel from below.

Install the ATX motherboard using 9x motherboard screws.

For M-ATX Motherboards follow the motherboard instructions to

move the stand-offs to the correct position.

ure it with the

needed cables

Loosen the 2 captive thumb screws and slide to remove the right

side panel.

| www.phanteks.com

THUMBSCREW

REMOVE

THUMBSCREW

REMOVE

MOTHERBOARD

SCREWS

INSTALL

REMOVE EXTERNAL PANELS

HARDWARE INSTALLATION

CAUTION

PSU FILTER

TOP FILTER

PSU

INSTALLATION GUIDE

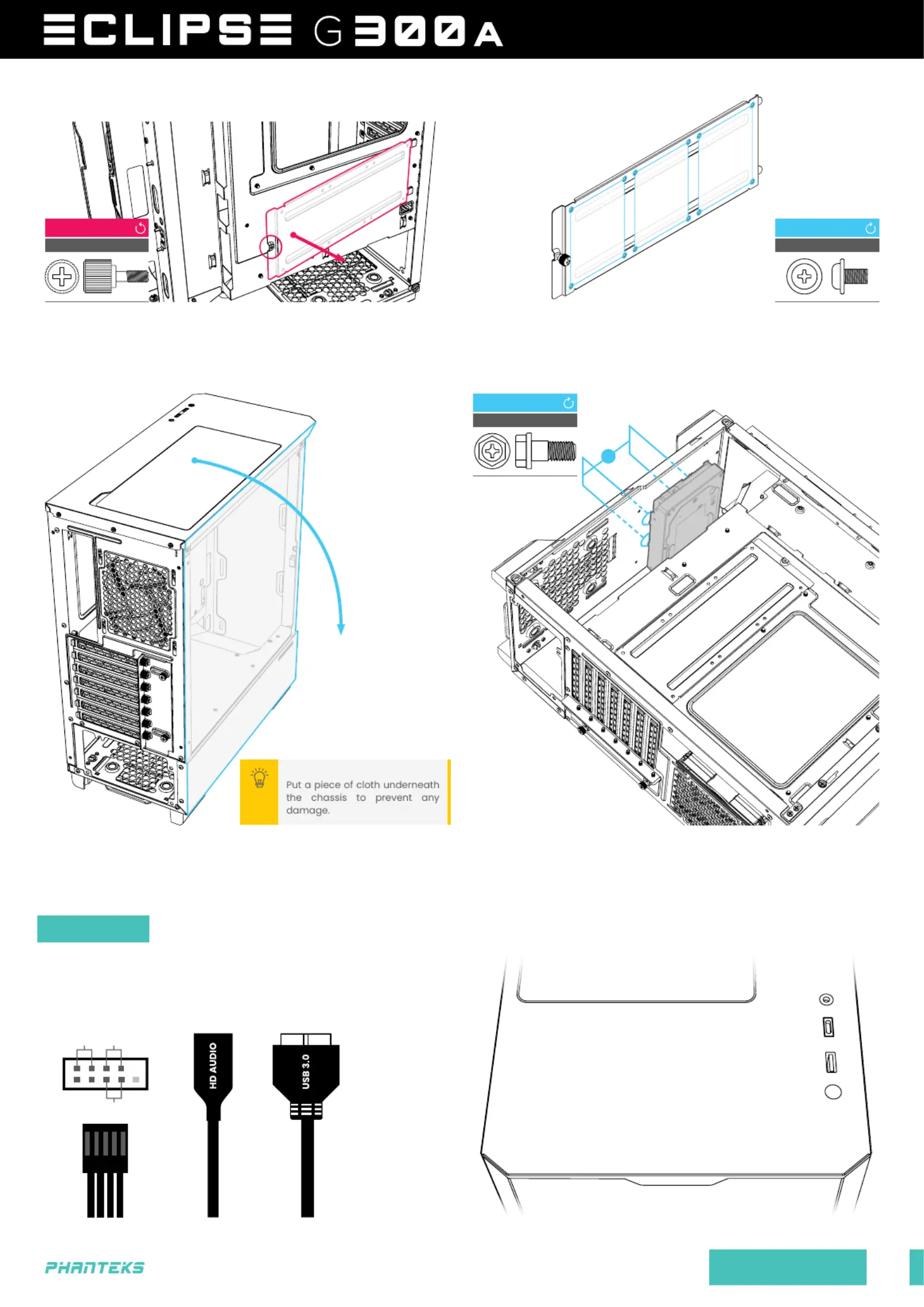

STORAGE 2.5” SSD|

STORAGE 3.5” HDD|

Loosen the thumb screw on the SSD backplate to remove it, for

easy installation of the 2.5” SSD’s.

Hold the 3.5” HDD into place and secure it with 4x HDD screws

from the bottom.

Lay the chassis on it’s side for easy access.

The backplate can hold up to 3x 2.5” SSD’s. Use 4x SSD screws

per SSD to secure it in location.

| www.phanteks.com

Connect the front I/O cables to the allocated connectors on the

motherboard to use all front I/O buttons and inputs.

MOTHERBOARD FRONT I/O

SSD SCREW

INSTALL

HDD SCREW

INSTALL

INSTALLATION GUIDE

VERSION 1.0

2.5”

SSD 2.5”

SSD

FRONT I O/

THUMBSCREW

LOOSEN

POWER_SW

PRO TIP

POWER

SWITCH

PWR

LED

RESET

SWITCH

Produktspezifikationen

Marke:	Phanteks
Kategorie:	Computergehäuse
Modell:	Eclipse G300A
Breite:	200 mm
Tiefe:	400 mm
Gewicht:	5560 g
Produktfarbe:	Schwarz
Höhe:	465 mm
Material:	Steel, Tempered glass
Verpackungsbreite:	280 mm
Verpackungstiefe:	513 mm
Verpackungshöhe:	480 mm
Paketgewicht:	6820 g
Typ:	PC
Ein-/Ausschalter:	Ja
Formfaktor:	Midi Tower
USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:	1
Farben der Beleuchtung:	Blue, Green, Red
Reset-Knopf:	Ja
Netzteil enthalten:	Nein
Kombinierter Kopfhörer-/Mikrofon-Anschluss:	Ja
Beleuchtung:	Ja
USB Typ-C Anzahl Anschlüsse:	1
Platzierung der Stromversorgung:	Boden
Gewährleistungsfrist:	5 Jahr(e)
Anzahl der 3,5" Erweiterungseinschübe:	1
Anzahl der 2,5" Erweiterungseinschübe:	3
Seitenfenster:	Ja
Beleuchtungsort:	Back, Case fans
Unterstützte Hard-Disk Drive Größen:	2.5, 3.5 "
Unterstützte Motherboards Formfaktoren:	ATX, Micro ATX, Mini-ITX
Anzahl der Erweiterungsslots:	7
Gehärtete(s) Glaspaneel(e):	Ja
Max CPU Kühler-Höhe:	162 mm
Max Grafikkarten-Länge:	390 mm
Maximum PSU Länge:	220 mm
Installierte Lüfter hinten:	1x 120 mm
Anzahl unterstützter vorderer Lüfter (max.):	3
Durchmesser unterstützte Vorderseitenlüfter:	120 mm
Anzahl der unterstützten oberen Lüfter (max.):	2
Unterstützte Lüfterdurchmesser (oben):	120 mm
Anzahl der unterstützten hinteren Lüfter (max.):	1
Durchmesser unterstützter Rückseitenlüfter:	120 mm
Unterstützte Radiatorgrößen vorne:	360 mm
Unterstützte Radiatorgrößen hinten:	120 mm
Unterstützte Radiatorgrößen oben:	240 mm
