ResMed ClimateLineAir Oxy Bedienungsanleitung

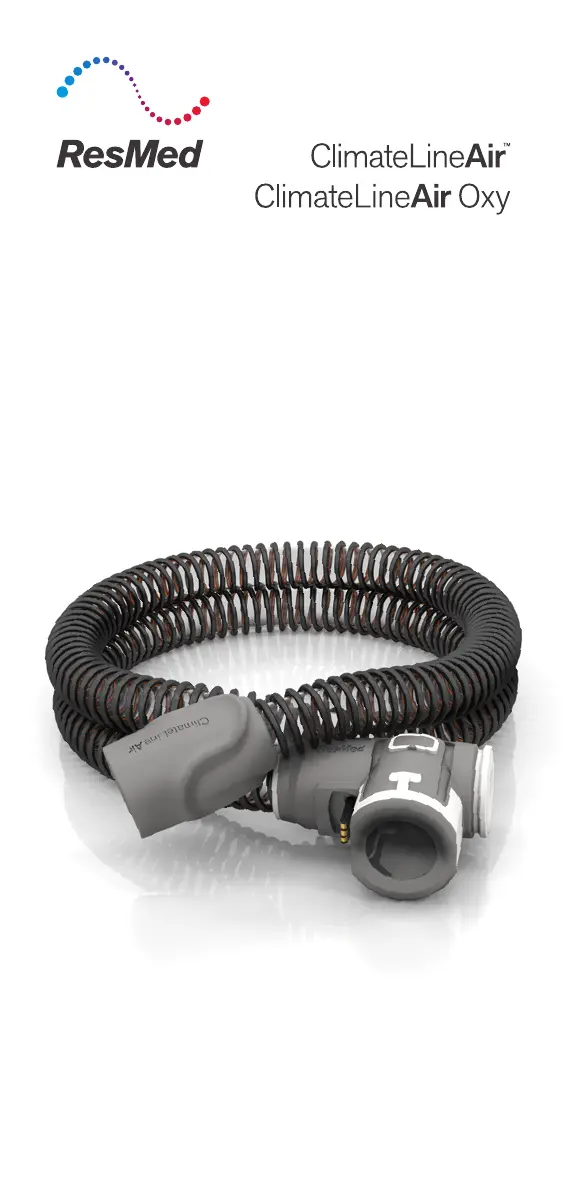

Deutsch 1 DEUTSCH Informationen zu Ihrem ClimateLineAir Der ClimateLineAir™ ist ein beheizter Atemschlauch, der die gewünschte Temperatur an Ihrer Maske bereitstellt. ClimateLineAir Oxy ist eine Variante des ClimateLineAir, die über einen integrierten Sauerstoffanschluss verfügt, um eine zusätzliche Sauerstoffzufuhr anzuschließen. In Kombination mit dem HumidAir™ Befeuchter ermöglicht Ihnen der beheizte Atemschlauch ClimateLineAir die Verwendung von Climate Control. ClimateControl ist dafür ausgelegt, die Therapie angenehmer zu machen, indem Temperatur und Feuchtigkeit stabilisiert werden. Verwendungszweck Der beheizte Atemschlauch ClimateLineAir ist für die Verwendung mit AirSense10 / AirCurve10 und Lumis™ Geräten konzipiert. Bitte lesen Sie vor dem Gebrauch Ihres beheizten Atemschlauchs ClimateLineAir diese gesamte Gebrauchsanweisung sowie die Gebrauchsanweisung Ihres Geräts durch.

Hinweise: • Nicht alle Typen von Atemschläuchen sind in allen Regionen verfügbar. • Lumis umfasst nicht S9™ Lumis Tx. Einrichtung 1. Vergewissern Sie sich, dass das Gerät angeschlossen und eingeschaltet ist. 2. Halten Sie die Manschette des Atemschlauchs fest und richten Sie den Anschluss des Atemschlauchs in einer Linie zur Anschlussbuchse aus. 3. Drücken Sie die Manschette, bis der Anschluss einrastet. ClimateLineAir verbunden wird kurz auf dem Bildschirm des Geräts angezeigt. 4. Verbinden Sie nun das zusammengesetzte Maskensystem mit dem freien Ende des Atemschlauches.

2 WARNUNG Positionieren Sie den Atemschlauch so, dass er sich nicht um den Kopf oder Hals wickeln kann. Setup mit zusätzlichem Sauerstoff Um den ClimateLineAir Oxy mit zusätzlichem Sauerstoff einzurichten, führen Sie die im Abschnitt „Einrichtung“ beschriebenen Schritte und die folgenden zusätzlichen Schritte aus. 1. Nehmen Sie die Kappe vom Sauerstoffanschluss ab. 2. Schließen Sie den Sauerstoffschlauch an den Sauerstoffanschluss an. Vergewissern Sie sich, dass er fest angebracht ist. WARNUNG Rauchen und offenes Feuer während der Verwendung von Sauerstoff müssen unbedingt vermieden werden. Hinweise: • Machen Sie sich vor der Sauerstoffgabe mit den speziellen Warnhinweisen im Zusammenhang mit der zusätzlichen Sauerstoffgabe vertraut. Diese finden Sie am Ende der Gebrauchsanweisung Ihres Geräts.

Deutsch 3 Climate Control Climate Control ist ein intelligentes System, das sicherstellt, dass der Befeuchter und der beheizte Atemschlauch ClimateLineAir während der Behandlung laufend angenehme Temperatur- und Befeuchtungsniveaus halten. Es soll Trockenheit von Nase und Mund verhindern und behält die eingestellte Temperatur und relative Luftfeuchtigkeit bei, während Sie schlafen. Climate Control kann auf Auto oder Manuell gestellt werden und steht nur bei angeschlossenem ClimateLineAir und HumidAir Befeuchter zur Verfügung. Climate Control Auto-Modus Die empfohlene Einstellung (Voreinstellung) für Climate Control ist der Auto-Modus. Der Climate Control Auto-Modus ist dafür vorgesehen, die Therapie so einfach wie möglich zu gestalten, da keine Änderungen an den Temperatur- und Feuchtigkeitseinstellungen erforderlich sind.

Die Schlauchtemperatur ist auf „Auto“ (27 °C) eingestellt, und Climate Control nimmt eine automatische Korrektur der Befeuchtungsausgabe vor, um ein konstantes angenehmes Befeuchtungsniveau von 85 % relativer Luftfeuchtigkeit aufrechtzuerhalten, während es gleichzeitig vor Bildung von Kondenswasser (Wassertröpfchen in Atemschlauch und Maske) schützt. Schlauchtemperatur Beim Auto-Modus der Climate Control müssen keine Einstellungen vorgenommen werden. Sollte sich die Luft in der Maske zu warm oder zu kalt anfühlen, können Sie die Schlauchtemperatur korrigieren, um herauszufinden, was für Sie am angenehmsten ist. Sie können die Schlauchtemperatur zwischen 16 °C und 30 °C einstellen oder ganz abschalten. So korrigieren Sie die Schlauchtemperatur: 1. Drehen Sie den Bedienregler in Meine Optionen so, dass Schlauchtemperatur hervorgehoben ist, und drücken Sie dann den Bedienregler. 2.

4 Climate Control Manuell Der manuelle Modus der Climate Control bietet mehr Flexibilität und Kontrolle Ihrer Einstellungen, indem Sie Temperatur und Befeuchtung selbst auf die für Sie angenehmsten Werte einstellen können. Im manuellen Modus von Climate Control können Schlauchtemperatur und Befeuchtungsniveau individuell eingestellt werden, jedoch ist kein Schutz vor Kondenswasser garantiert. Versuchen Sie bei Auftreten von Kondenswasser zunächst, die Schlauchtemperatur zu erhöhen. Wenn die Lufttemperatur zu hoch wird und weiterhin Kondenswasser auftritt, versuchen Sie, die Feuchtigkeit zu senken. So wechseln Sie in den Modus Climate Control Manuell: 1. Drehen Sie den Bedienregler in Meine Optionen so, dass Climate Ctrl hervorgehoben ist, und drücken Sie dann den Bedienregler. 2.

Drehen Sie den Bedienregler zur Auswahl von Manuell und drücken Sie ihn anschließend, um die Änderung zu speichern. Befeuchtungsniveau Der Befeuchter soll die Therapie komfortabler gestalten. Wenn sich Ihre Nase oder Ihr Mund trocken anfühlt, sollten Sie ein höheres Befeuchtungsniveau einstellen. Wenn sich Kondensat in der Maske bildet, sollten Sie ein niedrigeres Befeuchtungsniveau einstellen. Sie können die Befeuchtung ausschalten oder auf ein Niveau zwischen 1 und 8 einstellen, wobei 1 die niedrigste Befeuchtungseinstellung und 8 die höchste Befeuchtungseinstellung ist.

Deutsch 5 Befeuchtungsniveau einstellen: 1. Drehen Sie in Meine Optionen den Bedienregler auf Bef. niveau und drücken Sie anschließend auf den Bedienregler. 2. Drehen Sie den Bedienregler auf die gewünschte Einstellung für das Befeuchtungsniveau und drücken Sie anschließend auf den Bedienregler, um die Änderung zu speichern. Wenn Sie Climate Control bisher im manuellen Modus verwendet haben, und nun wieder den Auto-Modus einstellen möchten, folgen Sie der nachstehenden Anleitung. So wechseln Sie in den Modus Climate Control Auto: 1. Drehen Sie den Bedienregler in Meine Optionen so, dass Climate Ctrl hervorgehoben ist, und drücken Sie dann den Bedienregler. 2. Drehen Sie den Bedienregler zur Auswahl von Auto und drücken Sie ihn anschließend, um die Änderung zu speichern.

Pflege des ClimateLineAir Es ist wichtig, dass Sie Ihren Atemschlauch regelmäßig reinigen, um sicherzustellen, dass Sie eine optimale Therapie erhalten. Die folgenden Abschnitte enthalten hilfreiche Hinweise zum Abnehmen, Reinigen, Überprüfen und Wiederanschließen Ihres Atemschlauchs. Abnehmen

6 1. Halten Sie die Manschette des Atemschlauchs fest, drücken Sie vorsichtig auf die Freigabetasten und ziehen Sie den Atemschlauch vom Gerät ab. 2. Halten Sie die Manschette des Atemschlauchs und den Drehadapter der Maske fest und ziehen Sie beide Teile vorsichtig auseinander. Hinweis: Verwenden Sie zum Festhalten und Abziehen des Atemschlauchs nur die Manschette, nicht den Atemschlauch selbst, da dieser dadurch beschädigt werden könnte. Reinigung Sie sollten den Atemschlauch jede Woche wie beschrieben reinigen. 1. Reinigen Sie den Atemschlauch in warmem Wasser mit einem milden Reinigungsmittel. Der Atemschlauch darf nicht in der Wasch- oder Spülmaschine gewaschen werden. 2. Spülen Sie den Atemschlauch gut ab und lassen Sie ihn vor direktem Sonnenlicht und/oder Wärme geschützt an der Luft trocknen. Überprüfung Sie sollten den Atemschlauch regelmäßig auf Beschädigungen überprüfen.

Wenn Löcher oder Risse vorhanden sind, sollten Sie ihn austauschen. Atemschlauch anschließen Wenn der Atemschlauch trocken ist, können Sie ihn wieder an das Gerät anschließen. 1. Verbinden Sie den Atemschlauch fest mit dem Luftauslass auf der Rückseite des Geräts. 2. Verbinden Sie nun das Maskensystem mit dem freien Ende des Atemschlauches. Fehlerbehebung Bei Problemen sehen Sie im Abschnitt zur Fehlerbehebung in der Gebrauchsanweisung Ihres Geräts nach oder auf www.resmed.com. Schwerwiegende Vorkommnisse in Zusammenhang mit diesem Produkt müssen ResMed und der zuständigen Behörde im jeweiligen Land gemeldet werden.

Deutsch 7 Technische Spezifikationen Umgebungsbedingungen Betriebstemperatur: +5 °C bis +35 °C Hinweis: Die Temperatur des Atemluftstroms, den dieses Therapiegerät erzeugt, kann über der Raumtemperatur liegen. Das Gerät bleibt auch unter extremen Umgebungsbedingungen (40 °C) sicher. Betriebsluftfeuchtigkeit: 10 bis 95 % relative Luftfeuchtigkeit ohne Kondensation Betriebshöhe: Meeresspiegel bis 2.591 m; Luftdruckbereich 1013 hPa bis 738 hPa Lagerungs- und Transporttemperaturen: -20 °C bis +60 °C Lagerungs- und Transportfeuchtigkeit: 5 bis 95 % relative Luftfeuchtigkeit ohne Kondensation Elektromagnetische Verträglichkeit/Atemschlauchwiderstand auf Flow und Compliance Siehe Gebrauchsanweisung des Geräts oder ResMed.com.

Temperatur Temperaturbereich: +16 bis +30 °C Abschaltung: +41 °C Betriebsdruckbereich Maximaler empfohlener Druck 30 cm H2O (30 hPa) Technische Daten Atemschlauch Material Länge Innendurchmesser ClimateLineAir Flexible Kunststoff- und elektrische Komponenten 2 m 15 mm ClimateLineAir Oxy Flexible Kunststoff- und elektrische Komponenten 1,9 m 19 mm Lebensdauer ClimateLineAir, ClimateLineAir Oxy 6 Monate Symbole Die folgenden Symbole erscheinen eventuell auf dem Produkt oder der Verpackung. Hersteller. Bevollmächtigter in Europa. Artikelnummer. Chargencode. Verschreibungspflichtig. (In den USA dürfen diese Geräte laut Bundesgesetz nur von einem Arzt oder aufgrund einer ärztlichen Verschreibung erworben werden.) Luftfeuchtigkeitsbereich. Temperaturbereich. Begrenzung des Atmosphärendrucks. Chinesisches

8 Umweltschutzlogo 1. Chinesisches Umweltschutzlogo 2. Importeur. Medizinprodukt. Siehe Symbolverzeichnis unter ResMed.com/symbols. Umweltinformationen Das Gerät ist separat zu entsorgen, nicht über den unsortierten Hausmüll. Lassen Sie das Gerät von einem entsprechenden Entsorgungs- oder Wiederverwertungs- bzw. Recyclingunternehmen in Ihrer Region entsorgen. Die Beanspruchung dieser Sammelstellen und Wiederverwendungs- bzw. Recyclingsysteme soll natürliche Ressourcen entlasten und verhindern, dass gefährliche Stoffe Umweltschäden verursachen können. Weitere Informationen zu den genannten Entsorgungssystemen erteilt die zuständige Abfallbehörde. Die durchgestrichene Mülltonne weist Sie darauf hin, diese Entsorgungsmöglichkeiten zu verwenden.
