Installation GuideRIGOL
1
RIGOL DSA800E Rack Mount Kit
This rack mount kit is designed to mount RIGOL DSA800E series spectrum analyzer into a
standard 19-inch cabinet that conforms to the Electronic Industries Association (EIA)
standard.
Kit Part Checklist
No. Name Qty. Description
1 Front Plate 1 --
2 Left Plate 1 --
3 M4 Screw 14 M4 × 8 Phillips Pan Head Screw
4 Spring Washer 4 --
5 Washer 4 --
6 Bottom Plate 1 --
7 Retaining Bracket 2 --
8 Right Plate 1 --
9 M6 Screw 4 M6 × 16 Phillips Pan Head Screw
10 M6 Nut 4 M6 Square Lock Cage Nut
3 9 10
1
2
3
4
5
6
7
8
Installation GuideRIGOL
2
Installation Tool
The PH2 Phillips screwdriver is recommended.
Space Requirements
To mount the instrument into the cabinet correctly, please ensure that the following
requirements are met.
The cabinet must be a standard 19-inch one.
The available height of the cabinet should be at least 5U (222.25 mm).
The depth of the cabinet should be at least 200 mm.

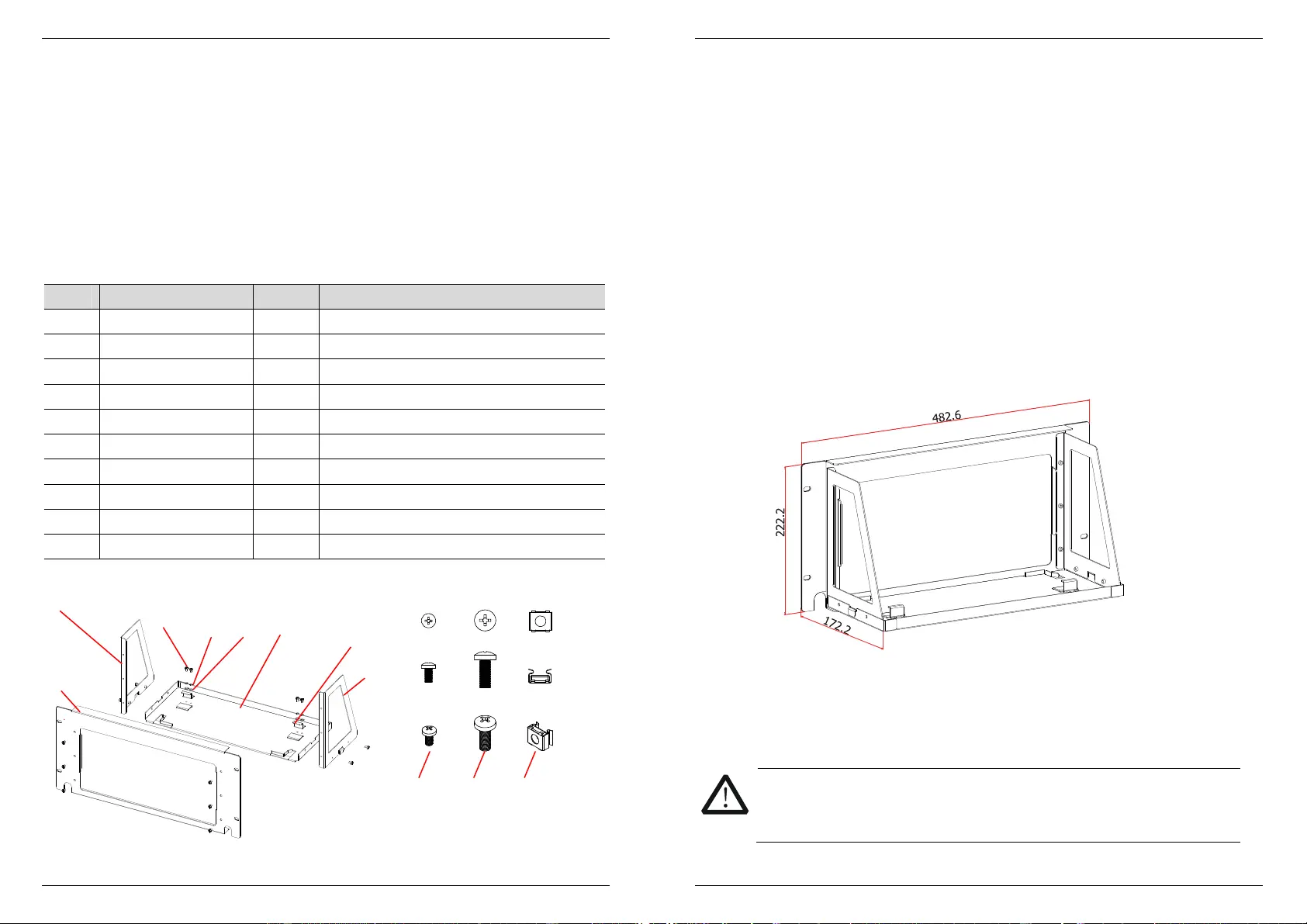

The dimensions of the rack-mounted instrument are as shown below.
Unit: mm
Installation Procedures
CAUTION
Only authorized operators are allowed to perform the installation. Improper
installation might cause damage to the instrument or an installation failure.
