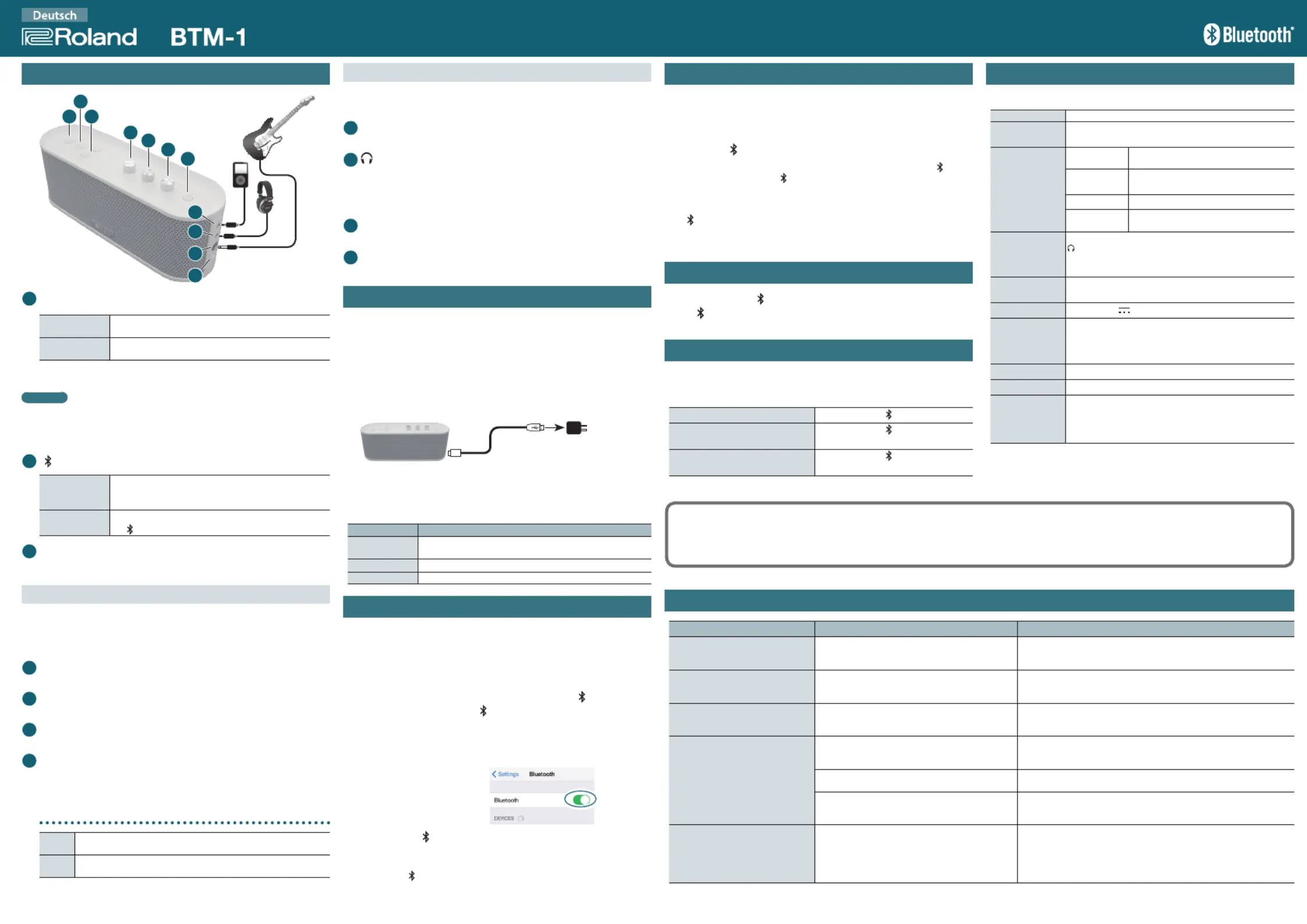

Roland BTM-1 Bedienungsanleitung

Lies die bedienungsanleitung für Roland BTM-1 (1 Seiten) kostenlos online; sie gehört zur Kategorie Lautsprecher. Dieses Handbuch wurde von 33 Personen als hilfreich bewertet und erhielt im Schnitt 4.9 Sterne aus 7 Bewertungen. Hast du eine Frage zu Roland BTM-1 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

Bluetooth-Lautsprecher

Bedienungsanleitung

Lesen Sie zuerst die Abschnitte „SICHERHEITSHINWEISE“ und „WICHTIGE HINWEISE“ (separates Informationsblatt).

Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die

Anleitung zu Referenzzwecken auf.

Die Bedienoberäche und Anschlüsse

1

2

3

4

5

6

7

8

9

10

11

1

[POWER]-Taster/Anzeige

einschalten

Halten Sie den Taster solange gedrückt, bis die POWER-

Anzeige leuchtet.

ausschalten

Halten Sie den Taster solange gedrückt, bis die POWER-

Anzeige 3x blinkt.

* Die POWER-Anzeige zeigt den Status der noch verfügbaren

Batteriespannung an.siehe „Aufladen der Batterie des Geräts“.&

HINWEIS

Das Gerät wird nach ca. 15 Minuten automatisch ausgeschaltet, wenn

in der Zwischenzeit keine Audiodatei erkannt bzw. abgespielt wurde

(Auto O-Funktion). Wenn das Gerät automatisch ausgeschaltet wurde,

müssen Sie dieses manuell wieder einschalten.

2

[ ] (Bluetooth)-Taster/Anzeige

Bluetooth: On

Halten Sie den Taster für zwei Sekunden gedrückt.

Wenn das Gerät eingeschaltet wird, wird die Bluetooth-

Funktion aktiviert.

Bluetooth: O

Halten Sie den Taster für zwei Sekunden gedrückt.

Die

-Anzeige blinkt 3x erlischt.0

3

VOLUME [–] [+]-Taster

regeln die Gesamtlautstärke.

Spielen einer Gitarre

Die nachfolgend beschriebenen Regler bestimmen den Sound der Gitarre, die

an der INPUT-Buchse angeschlossen ist.

* Laden Sie die interne Batterie nicht auf, solange noch eine Gitarre angeschlossen ist,

ansonsten können bei Abspielen von Audiodaten Nebengeräusche zu hören sein.

4

[GAIN]-Regler

regelt die Stärke des Overdrive-Eekts (Verzerrung).

5

[TONE]-Regler

regelt die Klangfarbe des Gitarrensounds.

6

[LEVEL]-Regler

regelt die Lautstärke des Gitarrensounds.

7

[FX]-Taster/Anzeige

schaltet den Delay-Eekt ein (Anzeige: leuchtet) bzw. aus. Jedesmal,

wenn Sie diesen Taster drücken, wird der Eekt ein- bzw. ausgeschaltet

(Voreinstellung: aus).

Referenz-Pegel für den Overdrive-Eekt (Voreinstellung: High)

High

Halten Sie den [FX]-Taster gedrückt und drücken Sie den

VOLUME [+]-Taster. Die FX-Anzeige blinkt 3x.

Low

Halten Sie den [FX]-Taster gedrückt und drücken Sie den

VOLUME [-]-Taster. Die FX-Anzeige blinkt 3x.

Anschlüsse

* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen,

regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte

ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.

8

AUX IN-Buchse

zum Anschluss eines externen Audiogeräts (z.B. Audio Player).

9

(Phones)-Buchse

zum Anschluss eines Kopfhörers.

* Verwenden Sie Kopfhörer mit einem 3-poligen Anschluss.

Bei Kopfhörern mit 4-poligem Anschluss (mit Fernsteuerungs-Funktion)

wird die Audiodatei eventuell nicht korrekt abgespielt.

10

INPUT-Buchse

zum Anschluss einer Gitarre.

11

CHARGE-Anschluss

Über diesen Anschluss wird die interne Batterie des Geräts aufgeladen.

Auaden der Batterie des Geräts

Bevor Sie dieses Gerät das erste Mal verwenden, schließen Sie das beigefügte

USB-Kabel an den CHARGE-Anschluss an der Rückseite des Geräts an und

laden Sie die Batterie auf.

* Verwenden Sie für das Auaden einen Standard USB AC-Adapter

(empfohlen: 5 V/2 A oder höher).

* Verwenden Sie für den Auadevorgang das beigefügte USB-Kabel.

Verwenden Sie das beigefügte Kabel nicht mit anderen Geräten.

Strom-

versorgung

USB AC-Adapter

(handelsübliches Zubehör)

USB-Kabel für das Auaden

der Batterie (beigefügt)

Wenn das Gerät verwendet wird, wird über die POWER-Anzeige der Ladestatus

der internen Batterie angezeigt.

* Wenn der Auadevorgang bei ausgeschaltetem Gerät abgeschlossen ist,

erlischt die Anzeige.

AnzeigeBeschreibung

leuchtet

Die noch verfügbare Batteriespannung liegt über der

Hälfte oder die Batterie ist vollständig aufgeladen.

blinkt langsamDie Batterie des Geräts wird aufgeladen.

blinkt schnellLaden Sie die Batterie auf.

Anmelden eines Bluetooth-Geräts (Pairing)

Gehen Sie wie folgt vor, um das Gerät mit einem externen Bluetooth-Gerät

(z.B. Smartphone) zu koppeln.

* Die nachfolgend beschriebenen Bedienschritte dienen lediglich als Beispiel.

Weitere Informationen zu diesem Thema nden Sie in der Anleitung des

verwendeten Bluetooth-Geräts.

1. Schalten Sie das Gerät ein und halten Sie den [ ]-Taster

solange gedrückt, bis die

-Anzeige schnell blinkt.

Der Kopplungs-Modus wird aktiviert und der Kopplungsvorgang gestartet.

2. Schalten Sie die Bluetooth-Funktion des externen Geräts ein

und positionieren Sie dieses in der direkten Nähe des Geräts.

(Beispiel) beim iPhone

3. Während die -Anzeige blinkt: Wählen Sie im Bluetooth-

Geräte-Display des externen Gerät „Roland BTM-1“ aus.

Nachdem die Bluetooth-Verbindung erfolgreich hergestellt wurde,

leuchtet die

-Anzeige dieses Geräts.

Verbinden mit einem bereits angemeldeten Bluetooth-Gerät

1. Schalten Sie das Gerät und dessen Bluetooth-Funktion ein.

Wenn ein bereits vorher gekoppeltes Gerät sich in der direkten Nähe dieses

Geräts bendet, werden beide Geräte automatisch miteinander verbunden.

Nachdem die Bluetooth-Verbindung erfolgreich hergestellt wurde,

leuchtet die

-Anzeige dieses Geräts.

* Wenn keine Verbindung hergestellt werden kann, halten Sie den [

]-Taster

solange gedrückt, bis die

-Anzeige blinkt und wählen Sie dann im

Bluetooth-Geräte-Display „Roland BTM-1“ aus.

2. Um die Verbindung zu unterbrechen, halten Sie den

[

]-Taster für zwei Sekunden gedrückt (damit wird wird die

Bluetooth-Funktion ausgeschaltet) oder schalten Sie die

Bluetooth-Funktion am externen Gerät aus.

Löschen eines Kopplungseintrags

1. Halten Sie den [ ]-Taster für sieben Sekunden gedrückt.

Die -Anzeige blinkt 6x und blinkt danach schnell. Damit ist der 0

Eintrag gelöscht.

Abspielen von Audiodaten

Sie können Audiodaten des externen Bluetooth-Geräts über dieses Gerät

abspielen. Wenn das externe Bluetooth-Gerät den AVRCP-Modus unterstützt,

können Sie an diesem Gerät auch Steuervorgänge wie Start/Stop ausführen.

Abspielen/Unterbrechen

Drücken Sie den [

]-Taster 1x.

nachfolgenden Song auswählen

Drücken Sie den [

]-Taster 2x schnell

hintereinander.

vorherigen Song auswählen

Drücken Sie den [

]-Taster 3x schnell

hintereinander.

Technische Daten

Roland BTM-1: Bluetooth-Lautsprecher

Ausgangsleistung

4 W + 4 W

Lautsprecher

5 cm x 2

Passivradiator x2

Bluetooth

Bluetooth-

Technologie

Bluetooth Ver 4.0

Sendestärke

Spezikation „Power Class 2“

(Sichtlinie 10 Meter)

Prole SupportA2DP, AVRCP

Codec

SBC (unterstützt das Verschlüsselungs-

system der SCMS-T-Methode)

Anschlüsse

AUX IN-Buchse (Miniklinke stereo)

(Phones)-Buchse (Miniklinke stereo)

INPUT-Buchse (Klinke)

CHARGE-Anschluss (USB Micro-B Typ)

Stromversorgung

Lithium-Ionen-Batterie

über den CHARGE-Anschluss

Stromverbrauchmax. 2 A (5 V

)

Betriebsdauer bei

kontinuierlichem

Playback und

Nutzung der Batterie

ca. 6 Stunden (Audio-Playback über die Bluetooth-

Verbindung)

* Diese Angaben sind variabel und abhängig von den

tatsächlichen Umgebungsbedingungen.

Abmessungen264 (W) x 78 (D) x100 (H) mm

Gewicht920 g

Beigefügtes

Zubehör

Bedienungsanleitung

USB-Kabel für das Auaden der Batterie des BTM-1 (*1)

*1: Verwenden Sie für das Auaden einen Standard USB

AC-Adapter (empfohlen: 5 V/2 A oder höher).

* Dieses Dokument beschreibt die technischen Daten des Produkts bei

Veröentlichung dieses Dokuments. Ggf. aktualisierte Informationen zu

diesem Produkt nden Sie auf der Roland-Internetseite.

Mögliche Fehlerursachen

ProblemPrüfungLösung

Die POWER-Anzeige leuchtet nicht,

nachdem der [POWER]-Taster

gedrückt wurde.

Wurde die interne Batterie vollständig aufgeladen?Verwenden Sie dafür das beigefügte USB-Kabel.

Der über Bluetooth übertragene

Sound wird unterbrochen /

Nebengeräusche sind hörbar

Verwenden Sie dieses Gerät in der Nähe eines

anderen Geräts mit Störeinüssen wie z.B. Wi-Fi

Router oder Mikrowellenherd?

Vergrößern Sie den Abstand zwischen diesem Gerät und dem Gerät,

welches die Bluetooth-Verbindung stört.

Dieses Gerät erscheint nicht in

der Geräteliste des externen

Bluetooth-Geräts.

Wurde die Bluetooth-Verbindung (Pairing)

erfolgreich hergestellt?

Führen Sie den Kopplungsvorgang durch (siehe „Der Kopplungsvorgang

(Pairing)“.

Es ist keine Verbindung über

Bluetooth möglich.

Ist der Abstand zwischen diesem Gerät und dem

externen Bluetooth-Gerät zu groß?

Der maximale Abstand beider Geräte darf nicht mehr als 10 Meter

betragen. Verringern Sie den Abstand zwischen diesem Gerät und

dem externen Bluetooth-Gerät.

Wenn dieses Gerät in der Geräteliste des externen

Bluetooth-Geräts zu sehen ist

Löschen Sie den Eintrag für dieses Gerät aus der Liste und stellen Sie

die Bluetooth-Verbindung (Pairing) neu her.

Wenn dieses Gerät nicht in der Geräteliste des

externen Bluetooth-Geräts zu sehen ist

Schalten Sie die Bluetooth-Funktion des externen Geräts aus und nach

kurzer Zeit wieder ein. Stellen Sie dann die Bluetooth-Verbindung

(Pairing) neu her.

Die Gitarre erzeugt eine zu starke

Rückkopplung.

Ist der Abstand zwischen Gitarre und Lautsprecher

zu gering?

Wenn nach Anschließen einer Gitarre eine Rückkopplung auftritt:

5Vergrößern Sie den Abstand zwischen Gitarre und Verstärker bzw.

verändern Sie die Winkelstellung der Gitarre.

5Stellen Sie die Ausgangslautstärke mit den VOLUME [+] [–]- Tastern

bzw. dem [LEVEL]-Regler ein.

© 2018 Roland Corporation

In diesem Produkt ist eine Lithium-Ionen-Batterie eingebaut. Wenn Sie das Gerät für eine längere Zeit nicht verwenden, laden Sie dessen interne Lithium-

Ionen-Batterie alle drei Monate auf, damit deren Leistungsfähigkeit vollständig erhalten bleibt.

Zulässige Umgebungstemperatur während des Auadevorgangs: 5-35 °C

Der Idealbereich für den Auadevorgang liegt zwischen 10–30 °C.
