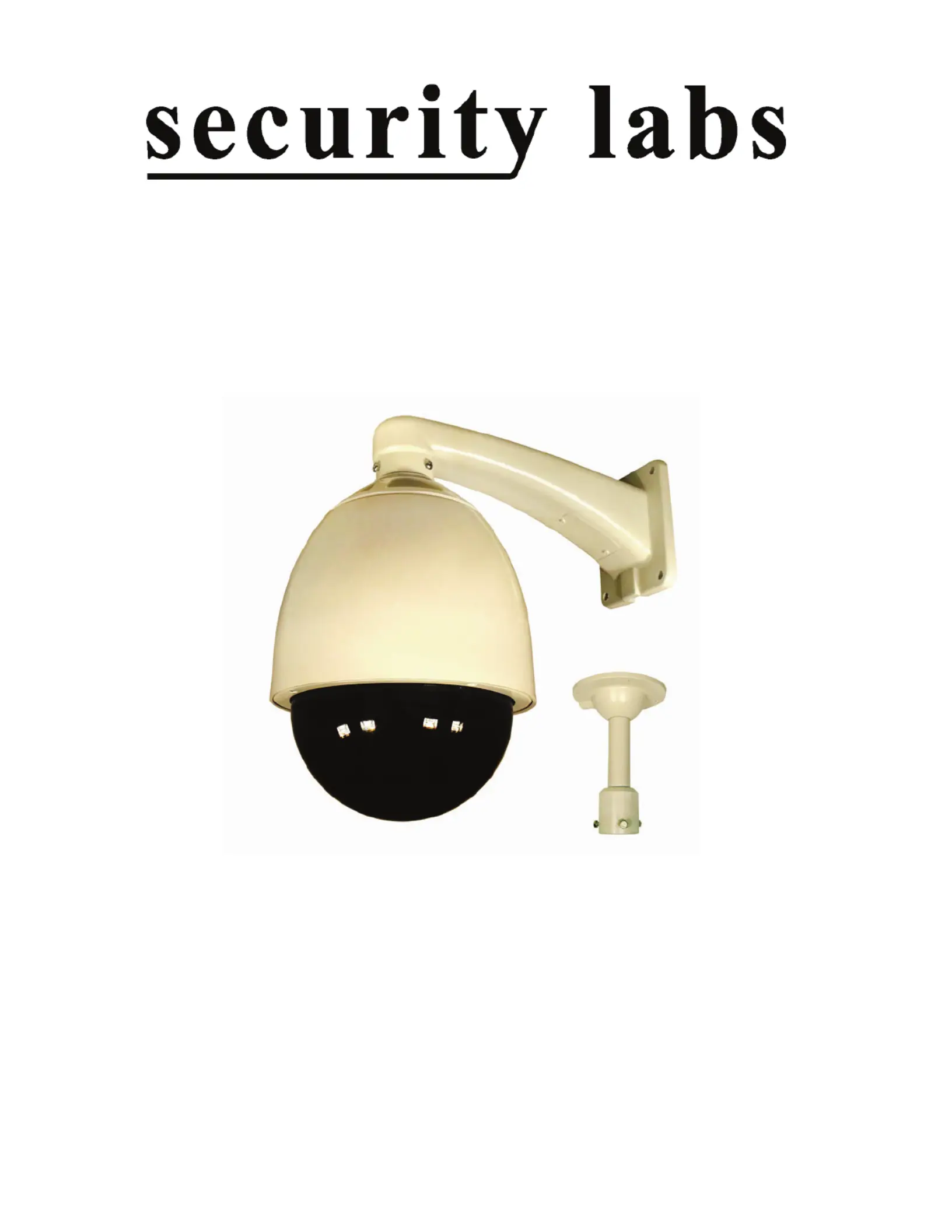

Model SLC-176

Weatherproof Pan/Tilt 22X Optical Zoom Dome

Owner’s Manual

15540 Herriman Blvd. Noblesville, IN 46060 - -Customer Support 1 800 0284- -774

www.security-labs.com

C ONTENTS

Important Safety Measures………………………………………………… 3

Dome Operation, Use, & Installation

1. Decoder . 3 PC Board…………………….…………………………

2. Technical Parameters …………………………………………... 4

3. Protocol Selection……………………………………………….. 4

4. Baud Ratio Setting………………………………………………. 5

5. ID Setting………………………………………………………….. 5

6 . Limiting the Pan & Tilt Range…………………………………. 6

7 . 6 . Included Mounts…………………………………………………

8. Dome System Wiring……………………………………………. 7

19. Installation / Mounting Requirements…………..……………. 7

10. Camera Specifications……………………………………….…. 8

Important Safety Measures

1) Please read this manual before installing the equipment.

2) Please follow all warning notices on the equipment and in the manual.

3) Please only use accessories which are recommended by your dealer or ones

that are listed at the end of this manual.

4) Please protect cables well, especially near connection points.

5) Prevent corrosive type liquids from coming in contact with the dome.

6) Do not install equipment on unstable surfaces or structures. High winds can

cause a poorly installed dome to become a hazard.

7) Contact customer service @ 1-800- -774 0284 for maintenance issues.

8) The input voltage of this equipment is 24VAC. Please only use the power supply

that comes with the unit.

1. Decoder PC Board

Communication IC

Power Supply to Camera

Control

Switch S1

Switch Power Access

B- /A+/AC24V/AC24V

Power LED

Lens Control

PCB of Decoder 7” Dome( )

Produktspezifikationen

Marke:	Security Labs
Kategorie:	Sicherheitskamera
Modell:	SLC-176
GPS:	Nein
Breite:	70 mm
Tiefe:	75 mm
Produktfarbe:	Weiß
Übertragungstechnik:	Kabelgebunden
Höhe:	115 mm
Befestigungstyp:	Zimmerdecke
AC Eingangsfrequenz:	50 - 60 Hz
Gleichstrom-Anschluss (DC):	Ja
Betriebstemperatur:	-20 - 50 °C
Stromverbrauch (Standardbetrieb):	35 W
Typ:	IP-Sicherheitskamera
Betriebsanleitung:	Ja
Größe des Bildsensors:	1/4 "
PTZ Kontrolle:	Ja
Schwenkbereich:	0 - 356 °
Neigungswinkelbereich:	0 - 90 °
Formfaktor:	Dome
Maximale Auflösung:	- Pixel
DC-Ausgang Volt:	+12V
Brennweitenbereich:	3.6 - 97.2 mm
Tag/ Nachtmodus:	Ja
Mindestbeleuchtung:	0.3 Lux
Eingebaute HDD:	Nein
Sensor-Typ:	CCD
Optischer Zoom:	27 x
Verschlusstyp:	Elektronisch
Weißabgleich:	Auto
Nachtsicht:	Ja
Wide Dynamic Range (WDR):	Ja
RS-485-Anschlüsse:	1
Anzahl der TV-Linien:	480
Ethernet/LAN:	Nein
Unterstützte Positionierung:	Draußen
