Seite 1/4

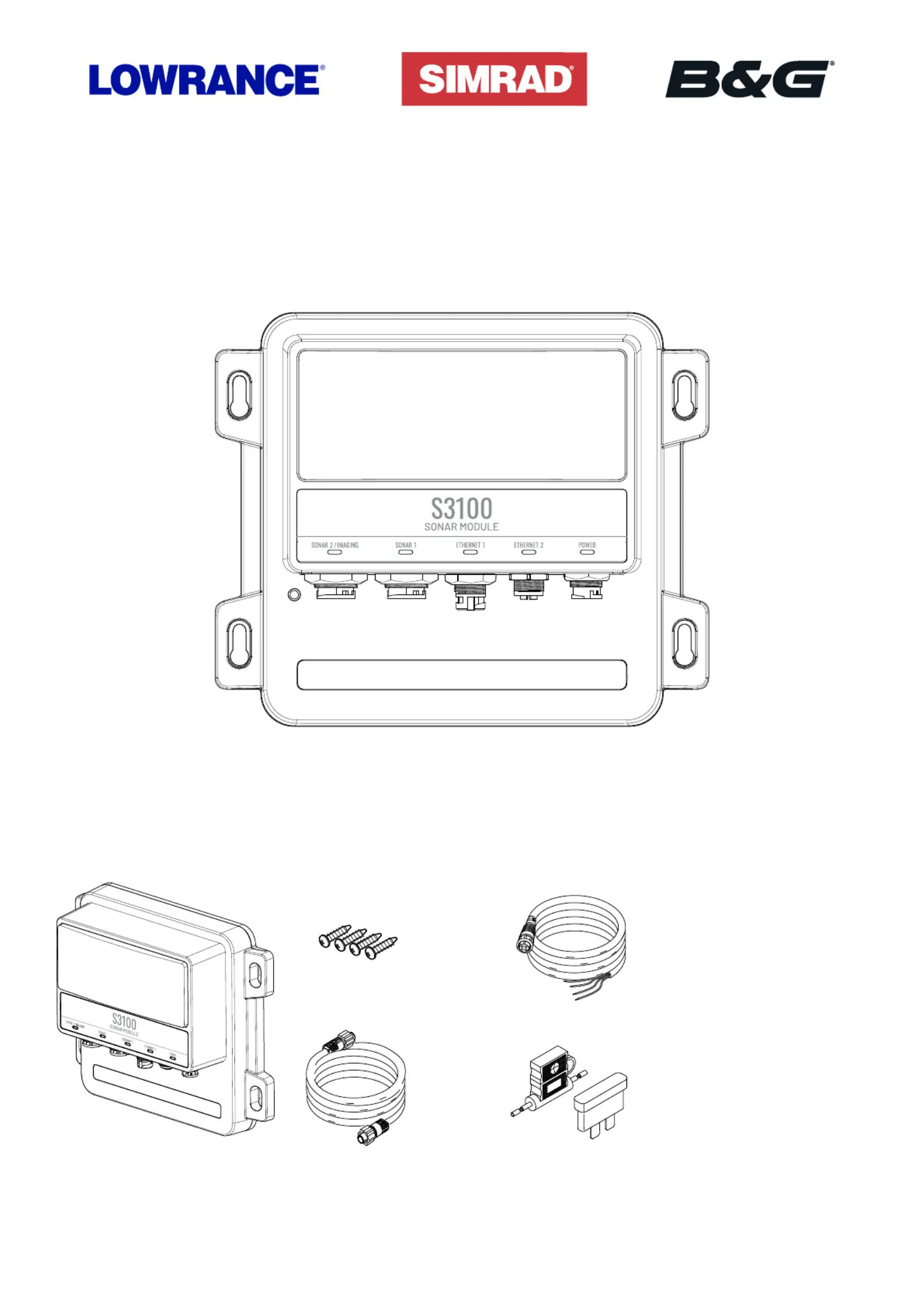

Echolot S3100
INSTALLATIONSANLEITUNG
Lieferumfang
A
B
D
C
E
A. Echolot S3100
B. Befestigungsschrauben
C. Stromkabel
D. Ethernet-Kabel
E. Sicherung und
Sicherungsfassung

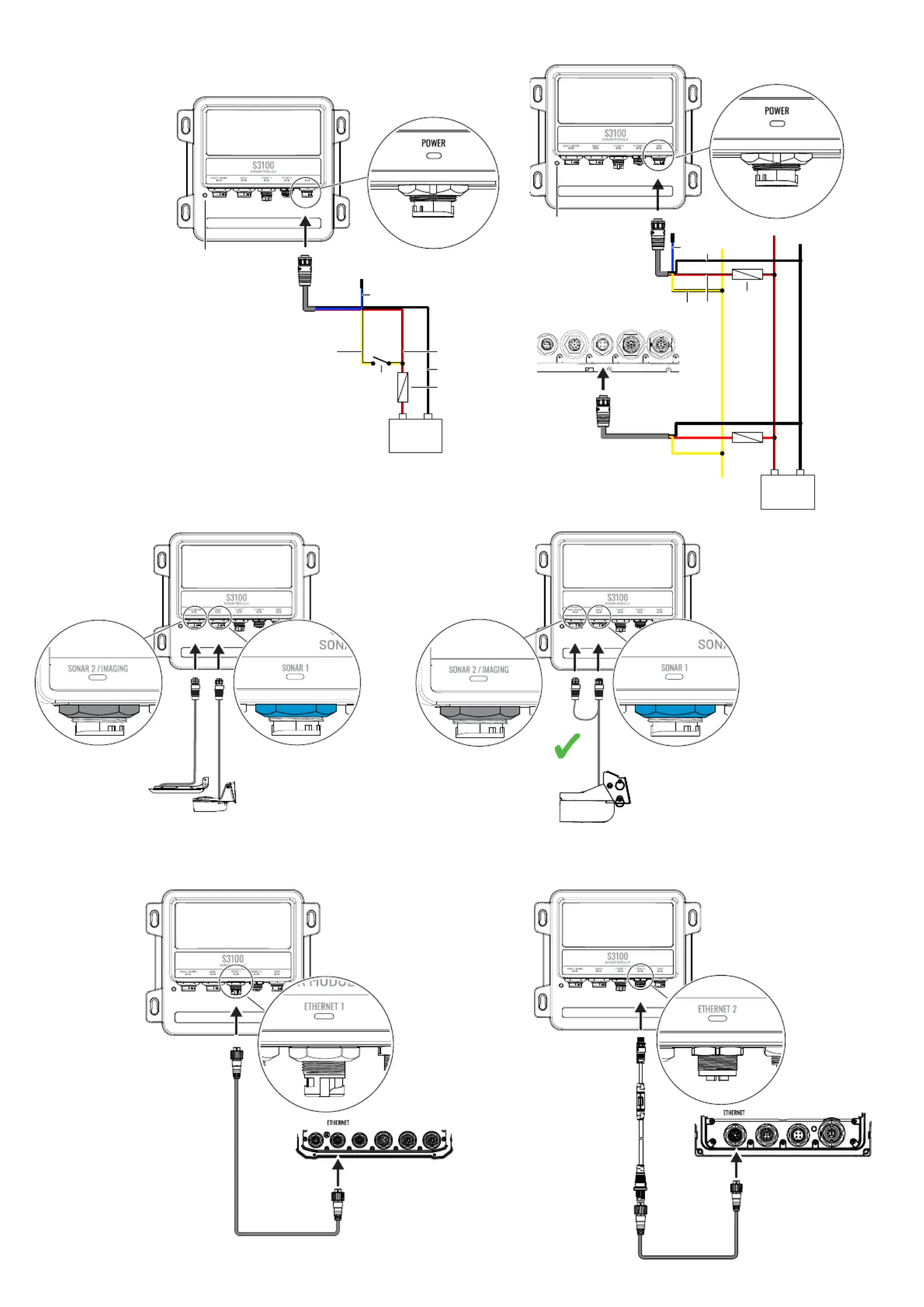

Stromversorgung
Schwinger
Ethernet
A. Ping-Synchronisierung (blau)
B. Power Kontrolle (gelb)
C. 12/24VDC (rot)
D. DC minus (schwarz)
E. Sicherung 5A
F. Schalter
G. Erdungsanschluss
+
_
B
E
F
C
D
A
G
+
_
A
B
E
D
C
G

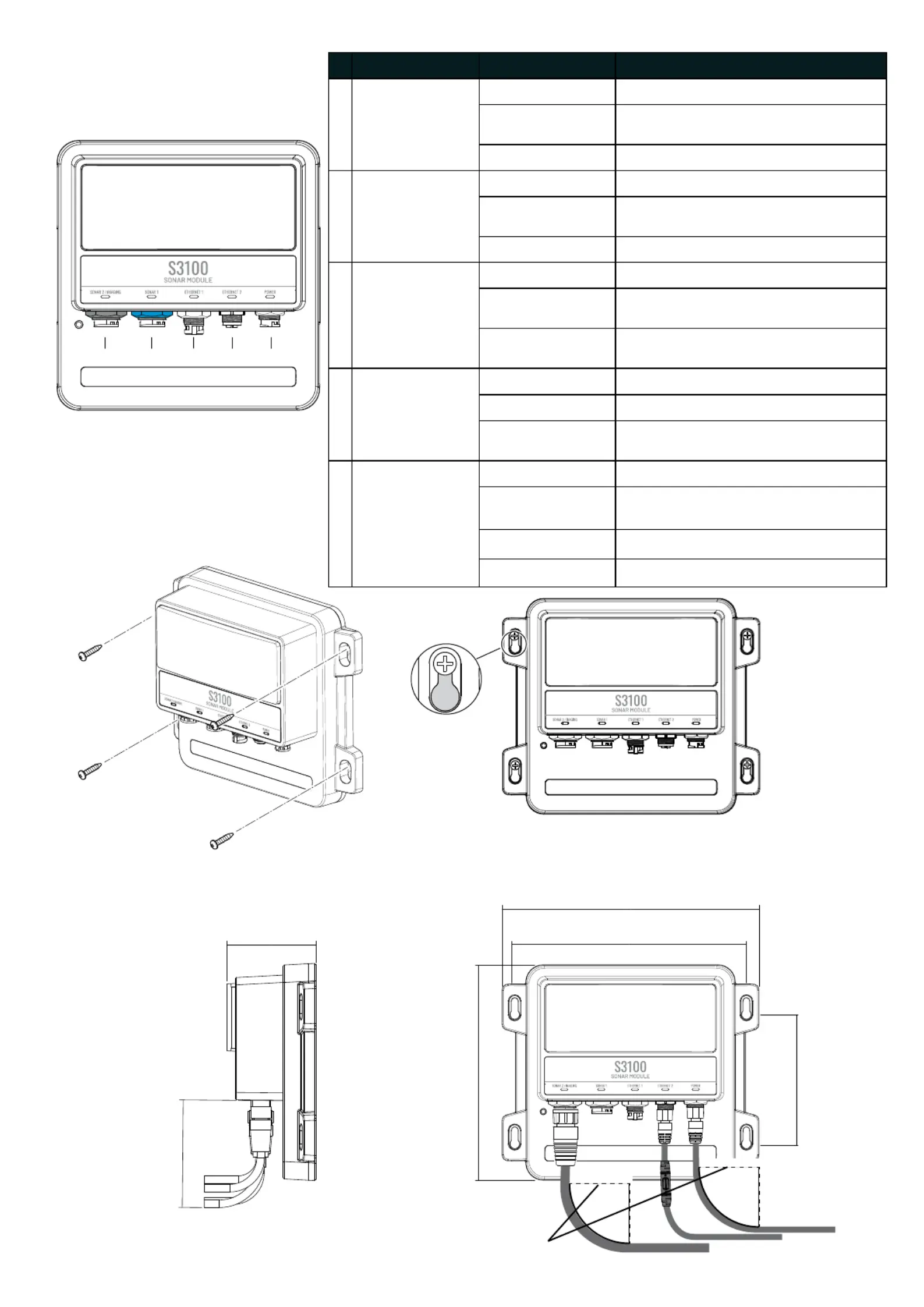

Anschlüsse und LEDs
Montage
Maße
A
B
C
D
E
Konnektor LED Status
A
Sonar 2/
Bildgebung
(schwarz)
Aus Echolot funktioniert nicht
Grünes
Lämpchen blinkt
Suchen des Grundsignals
Ein System arbeitet mit Grundsignal
B
Sonar 1
(blau)
Aus Echolot funktioniert nicht
Grünes
Lämpchen blinkt
Suchen des Grundsignals
Ein System arbeitet mit Grundsignal
C
Ethernet 1 Kein AnschlussAus
Ein – grün Gültige Verbindung ohne
Datenübertragung
Blinkt– grün und
orange
Aktive Verbindung mit
Datenübertragung
D
Ethernet 2 Aus Kein Anschluss
Ein – grün
Gültige Verbindung ohne Datenübertragung
Blinkt– grün und
orange
Aktive Verbindung mit
Datenübertragung
E
Stromversorgung
Aus Kein Strom
Ein– rot
gedimmt
Strom angelegt, System
ausgeschaltet oder Überspannung
Ein– rot System startet
Ein – grün System in Betrieb
229.62 mm
9.04 in
192.40 mm
7.57 in
207 mm
8.14 in
115.50 mm
4.54 in
78.80 mm
3.10 in
95.23 mm
3.74 in
Minimaler Biegeradius
70mm (2,55Zoll)
