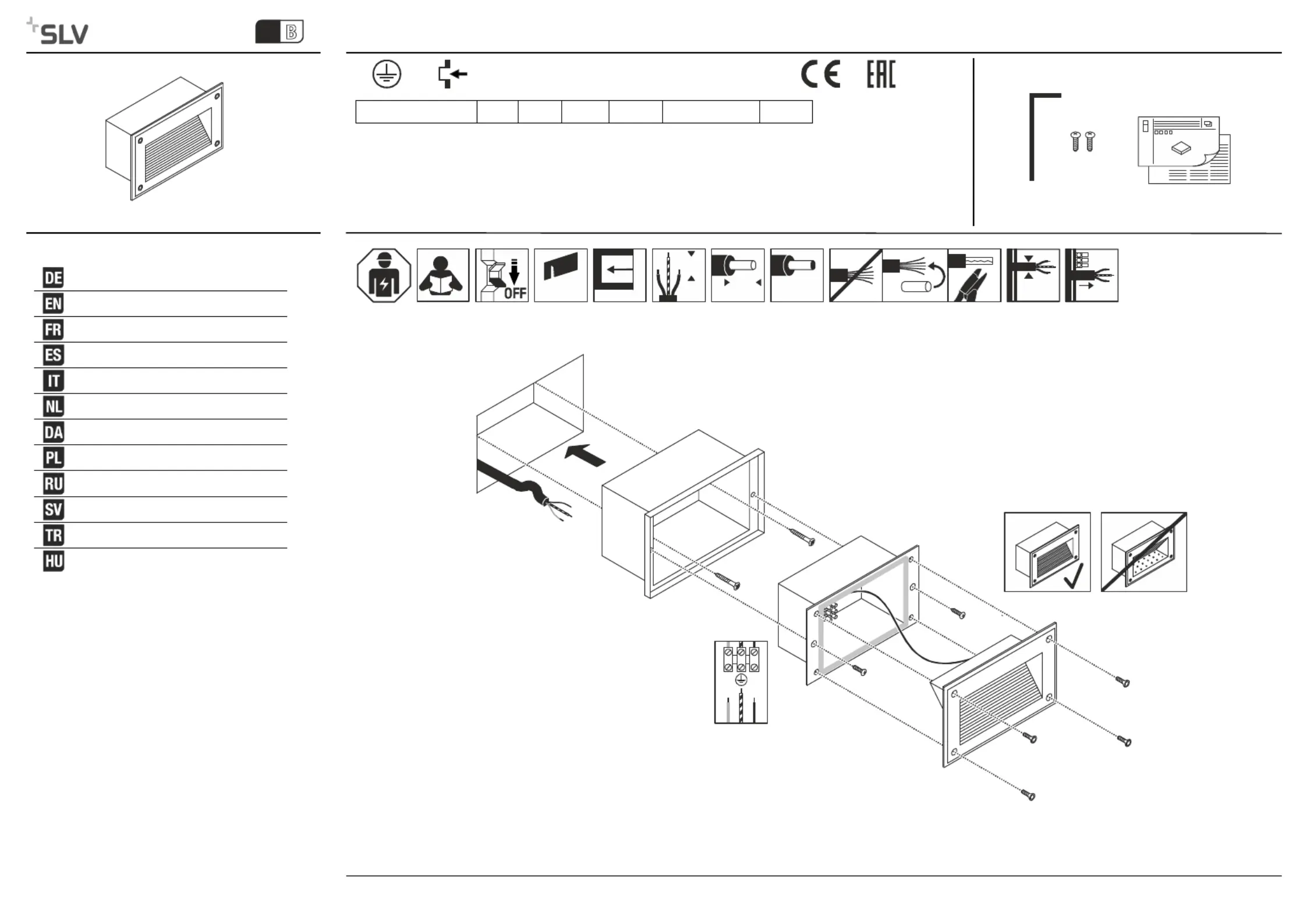

Seite 1/6

IP54



220V-240V ~50/60Hz 1,4W 30 lm 3000K CRI>80 17 x 10,5 x 7 cm 0,80 kg



6 mm

0,75 - 2,5

mm²

15 mm

min.

Ø 6-10

160 x 100

75 mm

N L

IP54 IP54

01.05.2021 © SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. +49 (0)2451 4833-0. Made in China.

BETRIEBSANLEITUNG TEIL A

Wandeinbauleuchte

INSTRUCTION MANUAL PART A

Recessed-Mounted Wall Light

MODE D’EMPLOI PARTIE A

Encastré mural

MANUAL DE INSTRUCCIONES PARTE A

Luminaria empotrable de pared

ISTRUZIONI PER L’USO PARTE A

Incasso da parete

GEBRUIKSAANWIJZING DEEL A

Wandinbouwarmatuur

DRIFTSVEJLEDNING PART A

Indbygningsspot til væg

INSTRUKCJA OBSŁUGI CZĘŚĆ A

Lampa ścienna i sufitowa

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ЧАСТЬ A

Встраиваемый настенный светильник

BRUKSANVISNING DEL A

Väggarmatur för inbyggnad

KULLANMA KILAVUZU BÖLÜM A

Duvara gömme lamba

HASZNÁLATI UTASÍTÁS, A. RÉSZ

Süllyesztett fali lámpatest



229702



DE - Die Installation erfordert Fachkenntnisse und darf nur eine

zugelassene Elektrofachkraft unter Berücksichtigung örtlicher und

nationaler Bestimmungen durchführen!

EN - The installation requires expert knowledge and may be carried out

only by an approved electrician under consideration of local and national

regulations!

FR - L’installation nécessite des connaissances spécialisées et ne peut

être effectuée que par un électricien agréé, en tenant compte des

réglementations locales et nationales!

ES - ¡Para realizar la instalación son necesarios conocimientos técnicos.

La instalación será realizada exclusivamente por un técnico electricista

autorizado, respetando las normativas locales y nacionales!

IT - L’installazione richiede conoscenze tecniche e può essere eseguita

soltanto da un elettricista autorizzato tenendo conto delle norme locali e

nazionali!

NL - De installatie vereist vakkennis en mag uitsluitend door een erkende

elektricien worden uitgevoerd, waarbij de lokale en nationale voorschriften

in acht moeten worden genomen!

DA - Installationen kræver fagkundskab og må kun gennemføres af en

autoriseret el-installatør. Lokale og nationale bestemmelser skal herved

overholdes!

PL - Instalacja wymaga wiedzy specjalistycznej i powinna być

przeprowadzana wyłącznie przez uprawnionego elektryka przy

uwzględnieniu miejscowych i krajowych przepisów!

RU - Установка требует специальных знаний и может производиться

только сертифицированным электриком с соблюдением местных и

национальных положений !

SV - Installationen kräver fackkunskaper och får endast utföras av en

elektriker. Lokala och nationella bestämmelser måste följas!

TR - Kurulum uzmanlık gerektirir ve sadece yerel ve ulusal yönetmelikler

dikkate alınarak yetkili bir elektrikçi tarafından yapılabilir!

HU - A csatlakoztatás szaktudást igényel, és kizárólag feljogosított

villamossági szakember végezheti el a helyi és nemzeti rendelkezések

figyelembe vétele mellett!

DE - Die Lichtquelle ist nur durch eine Fachkraft austauschbar. Das

Betriebsgerät ist nur durch eine Fachkraft austauschbar.

EN – The light source is only exchangeable by a professional. The

separate control unit is only exchangeable by a professional.

FR - La source lumineuse peut uniquement être remplacée par un

spécialiste. L'auxiliaire de commande peut uniquement être remplacé par

un spécialiste.

ES - La fuente de luz solo podrá ser reemplazada por un técnico

especialista. El transformador solo podrá ser reemplazado por un técnico

especialista.

IT - La sorgente luminosa può essere sostituita solo da personale

autorizzato. Il dispositivo di alimentazione può essere sostituito solo da

personale autorizzato.

NL - De lichtbron kan uitsluitend door een specialist of vakman worden

vervangen. Het voorschakelapparaat kan uitsluitend door een specialist of

vakman worden vervangen.

DA - Lyskilden kan kun udskiftes af en fagmand. Driftsapparatet kan kun

udskiftes af en fagmand.

PL - Źródło światła może być wymieniane tylko przez specjalistę.

Urządzenie sterujące może być wymieniane tylko przez specjalistę.

RU - Источник света разрешается заменять только специалистам.

Устройство управления разрешается заменять только специалистам .

SV - Ljuskällan får endast bytas ut av fackpersonal. Drivdonet får endast

bytas ut av fackpersonal.

TR - Işık kaynağı yalnızca uzman kişiler tarafından değ şi tirilebilir.

Kumanda tertibatı yaln iler tarafızca uzman kişı

ndan değ şi tirilebilir.

HU - A fényforrást csak szakember cserélheti. A vezérlőegységet csak

szakember cserélheti.

DE - Entsorgung (Europäische Union)

Produkt nicht im Hausmüll entsorgen! Produkte mit diesem Symbol sind

entsprechend der Richtlinie(WEEE) über Elektro- und Elektronik-Altgeräte

über die örtlichen Sammelstellen für Elektro-Altgeräte zu entsorgen!

EN - Disposal (European Union)

Do not dispose the product with the regular household waste! Products

marked with this sign must be disposed according to the directive (WEEE)

on electrical and electronic devices at local collection points for such

devices!

FR - Information de recyclage (Union européenne)

Ne recyclez pas le produit avec les ordures ménagères ! Les produits qui

présentent ce symbole sont à recycler suivant la directive (WEEE) relative

aux déchets d'équipements électriques et électroniques, via des points de

collecte pour appareils électriques usagés !

ES - Indicaciones para la eliminación (Unión Europea)

¡No tirar el producto con la basura doméstica! Los productos con este

símbolo deben eliminarse, de acuerdo con la directiva (WEEE) sobre

residuos de aparatos eléctricos y electrónicos, llevándolos a los puntos de

recogida selectiva de aparatos eléctricos y electrónicos locales.

IT - Istruzioni per lo smaltimento (Unione Europea)

Non smaltire il prodotto con i rifiuti domestici! I prodotti con questo simbolo

devono essere smaltiti, nel rispetto della Direttiva (WEEE) sui rifiuti di

apparecchiature elettriche ed elettroniche, nei punti di raccolta locale ad

essi adibiti! Verificare sul sito www.slvitalia.it il corretto metodo di

smaltimento del presente materiale.

NL - Afvalverwijdering (Europese Unie)

Het product niet via het huishoudelijk afval weggooien! Producten met dit

symbool dienen in overeenstemming met richtlijn (WEEE) via elektrische

en elektronische apparatuur bij de plaatselijke inzamelpunten voor

elektrisch afval te worden verwijderd!

DA - Henvisning om bortskafning (EU)

Produktet må ikke bortskaffes sammen med husholdningsaffaldet!

Produkter med dette symbol skal i henhold til direktivet (WEEE) om affald

af elektrisk og elektronisk udstyr bortskaffes via de lokale

indsamlingssteder for gamle el-apparater!

PL - Wskazówka dotycząca utylizacji (Unia Europejska)

Nie wolno wyrzucać produktu do śmieci domowych! Produkty

oznakowane tym symbolem nale y utylizoważ ć zgodnie z wytycznymi

(WEEE) dotyczącymi starych urzą ńdze elektrycznych i elektronicznych w

miejscowych punktach gromadzenia odpadów elektrycznych!

RU - Указание по утилизации (Европейский

Союз)

Не утилизировать прибор вместе с бытовыми отходами ! Продукты с

подобным обозначением в соотв. с Положением (WEEE) по

утилизации старых электрических и электронных приборов

необходимо утилизировать через специальные пункты сбора старых

электроприборов!

SV - Anvisningar för sophantering (Europeiska Unionen)

Produkten får ej kastas i hushållssoporna! Produkter som är märkta med

denna symbolen ska kastas i enlighet med riktlinjerna (WEEE) för

elektriska och elektroniska apparater på de lokala uppsamlingsställena för

el- och elektronikskrot.

TR - Tasfiye açı ıklamas (Avrupa Birliği)

Ürünü ev çöpüyle birlikte atmayın! Bu sembolü taşıyan ürünler,

elektroteknik ve elektronik eski aletlerin yerel elektronik eski aletler

toplama yerinde tasfiye edilmesi (WEEE) yönetmeliğine bağl dı ır.

HU - Hulladékkezelés (Európai Unió)

A terméket ne a hagyományos háztartási hulladékkal együtt dobja ki! A

fenti jellel ellátott termékeket a WEEE, irányelv szerint az elektromos és

elektronikus termékek számára kihelyezett hulladékgyű őjt kbe tegye!

Technische Änderungen vorbehalten. Technical Details are subject to

change. Les détails techniques sont sujet à des changements. Nos

reservamos el derecho a modificaciones técnicas. Modifiche tecniche

riservate. Behoudens technische wijzigingen. Ret til tekniske ændringer

forbeholdes. Zmiany techniczne zastrzeżone. Сохраняется право на

внесение технических изменений. Tekniska ändringar kan förekomma.

Teknik değ şi iklik yapma hakkı ı sakl dır. A technikai részletek termékenként

változhatnak.

 

01.05.2021 © SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. +49 (0)2451 4833-0. Made in China.

Betriebsanleitung TEIL B

Wandeinbauleuchte

229702

Anleitung sorgfältig lesen und aufbewahren!

Sicherheitshinweise für Installation und Betrieb

Nichtbeachtung kann zu Lebens-, Verbrennungs- und Brandgefahr

führen!

Jegliche Arbeiten am elektrischen Anschluss nur durch Elektrofachkraft!

Produkt nicht verändern oder modifizieren.

Nichts an dem Produkt befestigen.

Produkt nicht abdecken.

Nur mit intaktem Schutzglas betreiben.

Bei Verdacht einer Fehlfunktion oder Beschädigung außer Betrieb

nehmen und Händler oder Elektrofachkraft kontaktieren.

Sicherstellen, dass Kinder an dem Produkt keinen Schaden nehmen.

Nicht in die aktive Lichtquelle starren.

Weitere Sicherheitshinweise =

Bestimmungsgemäße Verwendung

Schutzklasse I (1)

- Anschluss mit Schutzleiter.

Nur fest montiert auf ebenen Untergrund betreiben.

Nur auf normal oder nicht entflammbaren Flächen betreiben.

Keinen starken mechanischen Beanspruchungen oder starker

Verschmutzung aussetzen.

IP54: Schutz gegen störende Staubablagerungen - Schutz gegen

Spritzwasser aus allen Richtungen.

Lichtquelle

Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem von ihm

beauftragten Servicetechniker oder einer vergleichbar qualifizierten

Person ersetzt werden.

Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse F.

Pflege / Lagerung

Produkt spannungsfrei schalten und abkühlen lassen.

Regelmäßig mit leicht angefeuchtetem (Wasser) Tuch nur äußerlich

reinigen.

Nicht mit Hochdruckreiniger reinigen.

Folgende Einflüsse können unerwünschte Wirkungen auf das Produkt

haben: Saure Umgebung, hoher Salzgehalt in der Luft, Reinigungsmittel,

Dünger, Streusalz, Chemikalien.

Nur trocken und sauber lagern.

Montage

Stromversorgung / Anschlussleitung spannungsfrei schalten!

Nur beschriebenes Zubehör verwenden.

Nur für Wandeinbau in trockene Hohlräume geeignet.

Örtliche Installationsvorschriften für Außenbereich beachten.

Produkt nicht eigenhändig abdichten (z.B. mit Silikon).

Gemäß angegebener IP Schutzart installieren.

Montieren wie in Abbildung dargestellt.

Einbautopf fest verankern.

Nur mit Lichtaustritt nach unten montieren.

Elektrischer Anschluss

Anschlussleitung mit vollständiger Isolierung min. 15 mm ins Gehäuse

führen.

Flexible Adern mit geeigneten Aderendhülsen versehen!

Außenleiter  Klemme L

Neutralleiter  Klemme N

Schutzleiter  Erdungsklemme

Kabelverschraubung mit geeignetem Werkzeug sichern.

Sicheren Halt und ordnungsgemäße Funktion prüfen!

Operating Manual PART B

Recessed Wall Light

229702

Read manual carefully and keep for further use!

Safety advices for installation and operation.

Disregard may lead to danger of life, burning or fire!

Any works on the electrical connection only by electrician.

Do not alter or modify the product.

Do not fasten anything on the product.

Do not cover the product.

Operate only with intact protection glass.

Take out of service when suspecting a defect or malfunction and contact

your dealer or a qualified electrician.

Take measures that children get not harmed by the product.

Do not stare into the active light source.

Additional safety advices =

Use as directed

Safety class I (1)

- Connection with protective conductor.

Operate only firmly fixed on an even surface.

Operate only on normal or not inflammable surfaces.

Do not strain mechanically or expose to strong dirt contamination.

IP54: Protection against disturbing dust deposition - Protection against

splashing water from all directions.

Light Source

The light source of this luminaire may only be replaced by the

manufacturer, an authorized service technician or a comparable qualified

person.

This product contains a light source of the energy efficiency class F.

Care / Storage

Disconnect product from mains and let it cool down.

Clean external surfaces regularly with a slightly moistened (water) cloth.

Do not clean with pressure washer.

The following influences may have unwanted effects on the product: acidic

surrounding, high salt content in the air, cleaning agents, fertilizer, thawing

salt, chemicals.

Store dry and clean.

Installation

Switch off mains / fixed connection cable!

Use only described accessories.

Only for recessed wall installation into dry cavities.

Follow local regulations for outdoor installations.

Do not seal the product yourself (e.g. with silicone).

Install according to declared IP type.

Install as shown in the figure.

Fix installation pot firmly.

Install only with light exit pointing down.

Electrical connection

Direct the fixed wiring with its complete insulation at least 15 mm into the

housing.

Equip flexible wire ends with suitable wire ferrules!

Live conductor  Terminal L

Neutral conductor  Terminal N

Protective conductor  Earth terminal

Secure cable gland applying a suitable tool.

Check secure fixation and proper function!

Mode d’emploi PARTIE B

Encastré mural

229702

Lire attentivement le mode d’emploi et le conserver dans un endroit

sûr !

Consignes de sécurité pour l’installation et l’utilisation

Le non-respect peut entraîner un risque de mort, de brûlures et

d’incendie !

Les travaux de branchement électrique doivent uniquement être effectués

par un électricien qualifié !

Ne pas modifier ni altérer le produit.

Ne rien fixer sur le produit.

Ne pas couvrir le produit.

Utiliser uniquement avec verre de protection intact.

En cas de soupçon de dysfonctionnement ou de dommage, arrêter

l’appareil et contacter le revendeur ou un électricien qualifié.

S’assurer que les enfants n’endommagent pas le produit.

Ne pas regarder la source lumineuse.

Consignes de sécurité complémentaires =

Utilisation conforme

Classe de protection I (1)

- Branchement avec câble de terre.

Utiliser uniquement lors du montage fixe sur un support plat.

Utiliser uniquement sur des surfaces normales ou ininflammables.

Ne pas exposer à de fortes contraintes mécaniques ou à une saleté

importante.

IP54: Protection contre les dépôts de poussière gênants - Protection

contre les éclaboussures provenant de toutes les direction.

Source lumineuse

La source lumineuse contenue dans ce luminaire ne doit être remplacée

que par le fabricant ou son agent de maintenance ou une personne de

qualification équivalente.

Ce produit contient une source lumineuse de la classe d'efficacité

énergétique F.

Entretien / Stockage

Mettre le produit hors tension et laisser refroidir.

Nettoyer régulièrement, la partie extérieure seulement, avec un chiffon

légèrement humidifié (à l’eau).

Ne pas nettoyer au nettoyeur haute pression.

Les facteurs suivants peuvent avoir des effets indésirables sur le produit :

Environnement acide, forte teneur en sel dans l’air, nettoyants, engrais,

sel de voirie, produits chimiques.

Entreposer dans un endroit sec et propre uniquement.

Montage

Mettre l’alimentation/le câble de raccordement hors tension !

Utiliser uniquement les accessoires décrits.

Uniquement adapté pour montage encastré au mur dans cavités sèches.

Respecter les réglementations d’installation locales pour les zones

extérieures.

Ne pas sceller le produit vous-même (par ex. avec du silicone).

Installer selon l’indice de protection IP spécifié.

Montage comme indiqué sur l’illustration.

Ancrer fermement le pot d’encastrement.

S’installe uniquement avec la sortie de lumière vers le bas.

Raccordement électrique

Passer le câble de connexion avec l’isolation complète de 15 mm

minimum dans le boîtier.

Placer des embouts adaptés sur les fils souples !

Conducteur extérieur  Borne L

Conducteur neutre  Borne N

Câble de terre  Borne de terre

Serrer le presse-étoupe avec un outil.

Vérifier le bon maintien et le bon fonctionnement !

Produktspezifikationen

Marke:	SLV
Kategorie:	Beleuchtung
Modell:	229702
Breite:	170 mm
Gewicht:	850 g
Internationale Schutzart (IP-Code):	IP54
Höhe:	105 mm
AC Eingangsspannung:	230 V
AC Eingangsfrequenz:	50 Hz
Gehäusematerial:	Aluminium
Schutzart:	I
Leuchtmittellebensdauer (in Std.):	20000 h
Lichtleistung:	30 lm
Gesamtleistung:	1.4 W
Farbwiedergabeindex (CRI):	80
Farbtemperatur (min.):	3000 K
Kompatible Energieeffizienzklassen für Leuchtmittel (alt):	A, A++
