Quick Start Guide
Manual Revision: 06/26/2018

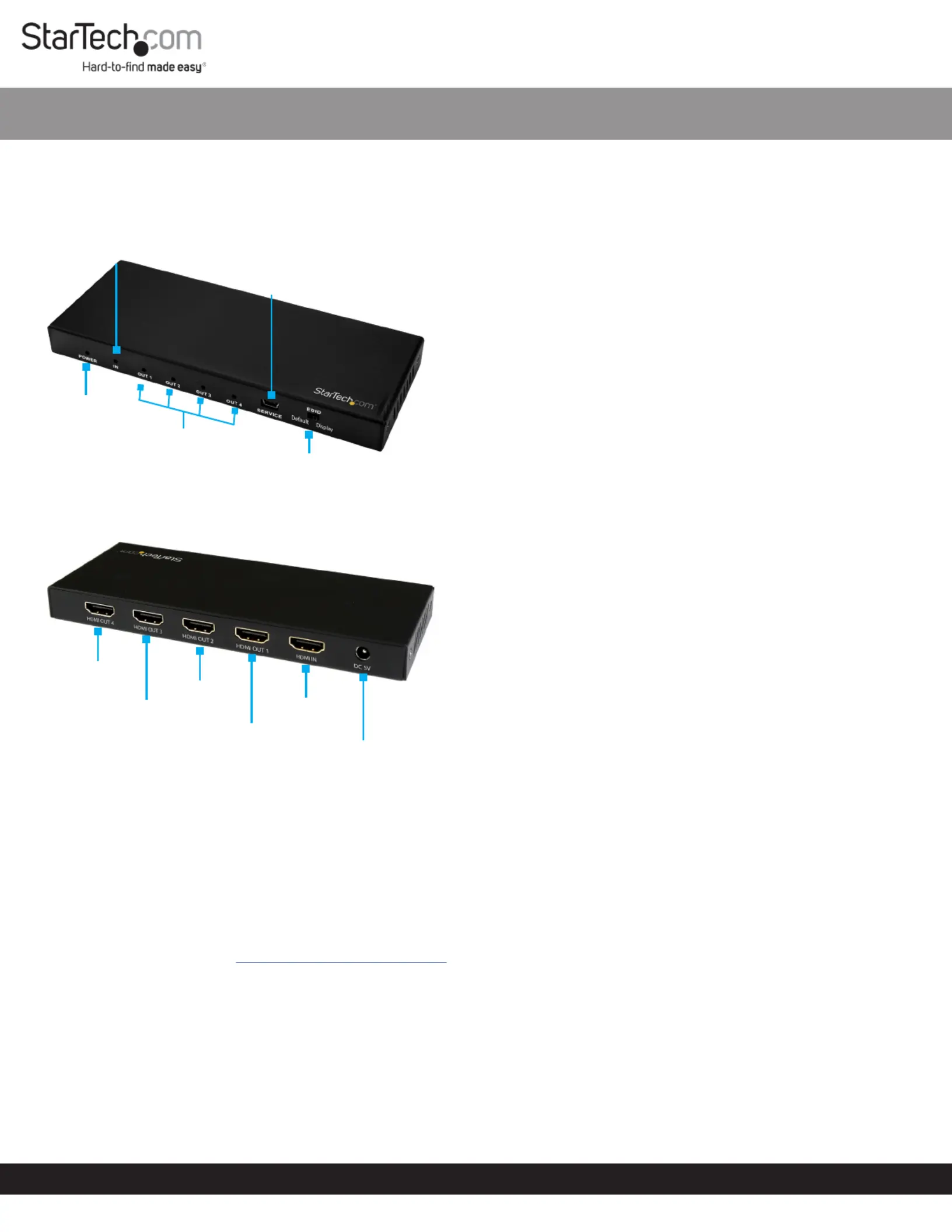

Product Design
Actual product may vary from photos
Front View
Rear View
Packaging Contents
• 1 x HDMI® video splitter
• 1 x universal power adapter (NA, EU, UK, ANZ)
• 1 x quick-start guide
Requirements
Operating system requirements are subject to change. For the
latest requirements, please visit .www.startech.com/ST124HD202
Displays:
Displays are sold separately.
• HDMI Video Source Device x 1
• HDMI Displays x 4
Cables:
Cables are sold separately.
• HDMI Cables x 5
SKU #: ST124HD202
4-Port HDMI® Video Splitter - 4K 60Hz
Installation
Note: Before you begin the installation, ensure your HDMI source
device and each of the HDMI video displays are powered o.
1. Connect an , to the on the HDMI CableHDMI Input PortHDMI
Splitter. Connect the other end of the in the HDMI CableHDMI
Output Port on the . Video Source Device
2. Connect an , to the on the HDMI CableHDMI Out 1 PortHDMI
Splitter. Connect the other end of the in the HDMI CableHDMI
Input Port on the .Display
3. Repeat Steps 1 - 2 to connected additional display (max 4).
4. Connect the to the Universal Power AdapterDC 5V Power
Adapter Port on the . Connect the other end of Video Splitter
the to an .Universal Power AdapterAC Electrical Outlet
5. Turn on the .Video Source Device
6. Turn on the Displays
7. Verify that the video source is on the connected .Displays
EDID Switch
The features an HDMI SplitterExtended Display Identication
Data (EDID) Switch that allows you to use the EDID settings
from the display connected to the , or emulate HDMI Out 1 Port
standard EDID settings.
By default the EDID Switch is set to default (standard).
EDID Default Settings:
• 1920 x 1080 60HzResolution:
• 2 channel stereoAudio:
Using HDMI Out 1 Port EDID Settings
1. On the , change the from default to HDMI SplitterEDID Switch
display.
Note: To switch back to the Default EDID setting, switch from
display to default and follow Steps 2 - 3.
2. Disconnect the from the Universal Power AdapterAC Electrical
OutletHDMI Splitter and then disconnect it from the .
3. Reconnect the Universal Power Adapter to the DC 5V Power
Adapter Port on the . Connect the other end of Video Splitter
the to an .Universal Power AdapterAC Electrical Outlet
For the latest information, specications, and support visit www.startech.com/ST122HD202.
EDID
Switch
Power
LED
In LED
USB
service
port
Out LEDs
HDMI
input
DC 5V power
adapter port
HDMI
output 3
HDMI
output 2
HDMI
output 4
HDMI
output 1
Produktspezifikationen
| Marke: | StarTech.com |
| Kategorie: | Splitter |
| Modell: | ST124HD202 |
| Breite: | 64 mm |
| Tiefe: | 165 mm |
| Gewicht: | 506 g |
| Produktfarbe: | Schwarz |
| Höhe: | 65 mm |
| AC Eingangsspannung: | 100 - 240 V |
| Betriebstemperatur: | 0 - 40 °C |
| Relative Luftfeuchtigkeit in Betrieb: | 20 - 90 % |
| Verpackungsbreite: | 148 mm |
| Verpackungstiefe: | 212 mm |
| Verpackungshöhe: | 55 mm |
| Zertifizierung: | CE, FCC, REACH |
| Stromverbrauch (Standardbetrieb): | 5 W |
| Warentarifnummer (HS): | 85176990 |
| Plug & Play: | Ja |
| HD-Typ: | 4K Ultra HD |
| LED-Anzeigen: | Ja |
| Temperaturbereich bei Lagerung: | -20 - 60 °C |
| HDCP: | Ja |
| Unterstützte Video-Modi: | 720p, 1080p |
| Unterstützte Grafik-Auflösungen: | 1280 x 720 (HD 720), 1920 x 1080 (HD 1080), 1920 x 1200 (WUXGA), 2560 x 1600 (WQXGA), 3840 x 2160 |
| Full-HD: | Ja |
| Benutzerhandbuch: | Ja |
| Maximale Bildwiederholrate: | 60 Hz |
| Ausgangsstrom: | 0.2 A |
| Ausgangsspannung: | 5 V |
| Maximale Auflösung: | 3840 x 2160 Pixel |
| HDMI-Version: | 2.0 |
| Nachhaltigkeitszertifikate: | RoHS |
| Eingangsstrom: | 1 A |
| Power-LED: | Ja |
| Video ports Anzahl: | 4 |
| Video Porttyp: | HDMI |
| Teilnehmerausgang: | 4x HDMI |
| Steckertypen enthalten: | AU, EU, NA, UK |
| Unterstützte Audiokanäle: | 7.1 |
| Maximum Kabellänge: | 5 m |
