Bedienungsanleitung

DE: Bedienungsanleitung - de.startech.com

FR: Guide de l'utilisateur - fr.startech.com

ES: Guía del usuario - es.startech.com

IT: Guida per l'uso - it.startech.com

NL: Gebruiksaanwijzing - nl.startech.com

PT: Guia do usuário - pt.startech.com

Handbuchrevision: 01/22/2015

Für die aktuellsten Informationen besuchen Sie bitte: www.startech.com

Verpackungsinhalt

• 1 x USB Extender Transmitter/Lokale Einheit

• 1 x USB Extender Empfänger/Remote unit Einheit

• 1 x Stromadapter

• 3 x Stromkabel (NA/UK/EU)

• 4 x Montagehalterung

• 1 x USB Kabel

• 1 x Installations Guide

Systemanforderungen

• USB fähigen Computer mit verfügbarem USB Anschluss

• Verfügbare AC Steckdose

• Category 5e, ungeschirmt zweiadrig (UTP) oder höheres Kabel.

USB2001EXT2/USB2002EXT2/USB2004EXT2

1/2/4 Port USB 2.0 Extender über Cat5 oder Cat6 – Bis zu 330 ft (100m)

*Tatsächliches Produkt kann von den Fotos abweichen

Installation

1. Platzieren Sie die Lokale und Empfänger Einheit an den

gewünschten Orten und verbinden diese miteinander durch RJ45

Cat5 oder Cat6 Kabel.

a)Wenn Sie Oberächen Kabel verwenden, stellen Sie sicher,

dass Sie genügend Cat5e-Kabel zur Verfügung haben, um die

Lokale und Empfänger Einheit zu verbinden, und dass beide

Enden einen RJ45 Anschluss haben. Das Kabel kann nicht durch

Netzwerkgeräte gehen (z.B. Router, Switch).

Oder

b)Wenn Sie Wandverkabelung zwischen der Lokalen und

Empfänger Einheit verwenden, stellen Sie sicher, dass das Patch

Kabel lang genug ist, um beide Einheiten zu verbinden. Das Kabel

kann nicht durch Netzwerkgeräte gehen (z.B. Router, Switch)

2. Verbinden Sie den beiliegenden Stromadapter mit der Lokalen

Einheit (USB2002EXT2) oder Empfänger Einheit (USB2004EXT2/

USB2001EXT2). Die Strom LED sollte dauerhaft leuchten.

3. Verbinden Sie die Lokale Einheit mit dem Host Computer mit

einem USB Kabel. Der Computer kann Ein- oder ausgeschaltet

sein. Das Betriebssystem sollte den Extender automatisch

erkennen und installieren.

4. USB Geräte können nun mit der Empfänger Einheit verbinden werden.

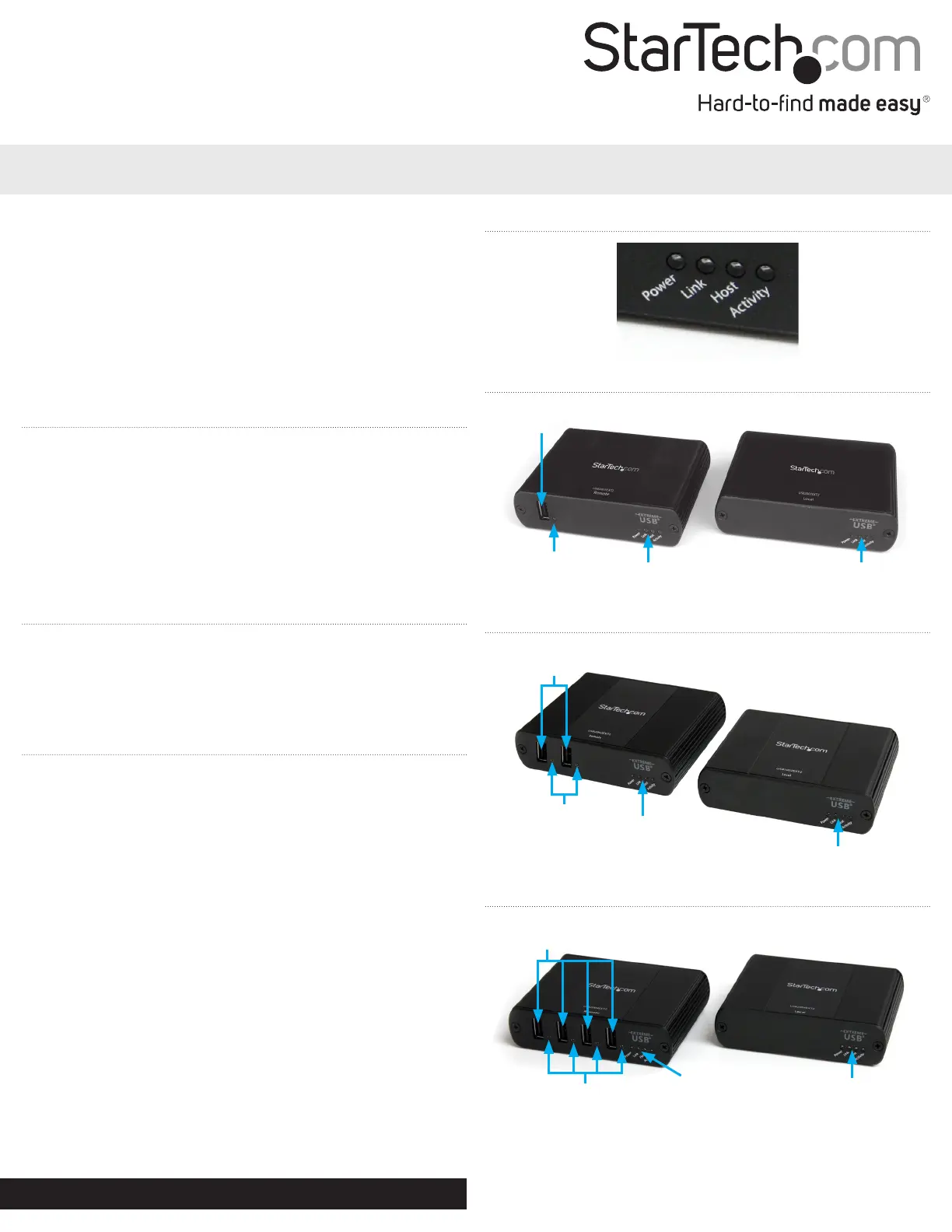

LED Status Anzeigen

USB2001EXT2 Front

USB2002EXT2 Front

USB2004EXT2 Front

Empfänger Einheit

Lokale Einheit

Empfänger Einheit

Lokale Einheit

Empfänger Einheit

Lokale Einheit

USB Typ A

Anschluss

USB Geräte Status

LED Anzeiger

Extender Status

LED Anzeiger

Extender Status

LED Anzeiger

USB Typ A

Anschluss

USB Geräte Status

LED Anzeiger

Extender Status

LED Anzeiger

Extender Status

LED Anzeiger

USB Typ A

Anschluss

USB Geräte Status

LED Anzeiger

Extender Status

LED Anzeiger

Extender Status

LED Anzeiger

Produktspezifikationen
