Das Prinzip (nur Sensor): Bewegung schaltet Licht, Alarm und vieles mehr. Für Ihren Komfort, zu Ihrer

Sicherheit. Der eingebaute pyro-elektrische Infrarot-Detektor erfasst die unsichtbare Wärmestrahlung

von sich bewegenden Körpern (Menschen, Tieren, etc.). Diese so erfasste Wärmestrahlung wird elek-

tronisch umgesetzt und schaltet die Leuchte. Durch Hindernisse, wie z.B. Mauern oder

Glasscheiben, wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung.

Sicherheitshinweise

◼Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein.

Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

◼Bei der Installation des Gerätes handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher

durch einen Fachmann nach den landesüblichen Installationsvorschriften und Anschlussbedingungen

durchgeführt werden. (DE- VDE 0100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000)

◼Nur Original-Ersatzteile verwenden

◼Gerät nicht selbst zerlegen. Die Reparatur darf nur durch eine Fachwerkstatt durchgeführt werden.

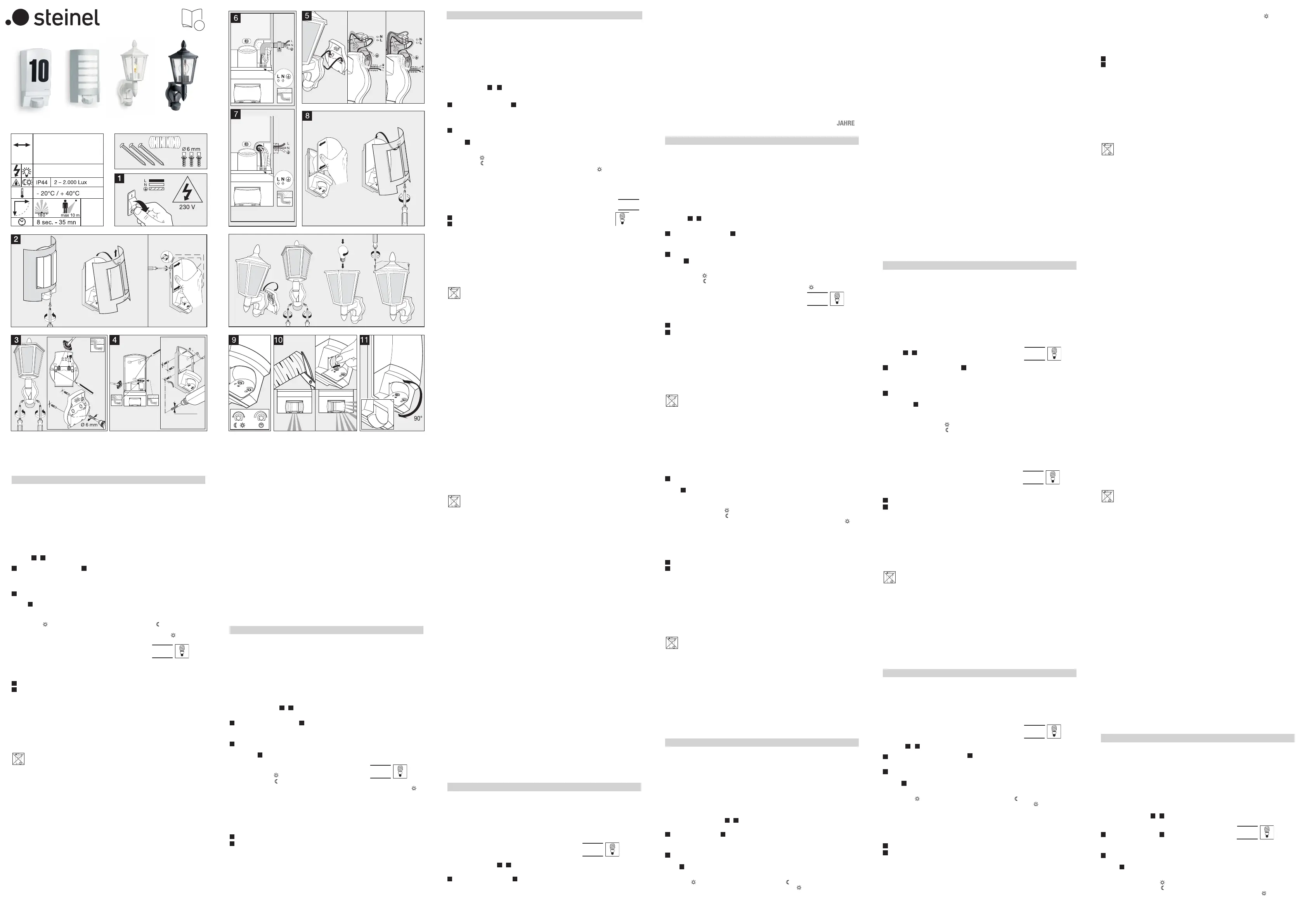

Installationshinweise

–

L = Stromführender Leiter (meistens schwarz oder braun), N = Neutralleiter (meistens blau),

PE = eventueller Schutzleiter (grün / gelb)

Anschluss mit Aufputzleitung, Anschluss mit Unterputzleitung

Achtung: In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Aus-Schalten

montiert sein. Wichtig: ein Vertauschen der Anschlüsse kann zur Beschädigung des Gerätes führen.

Beachten Sie bitte, dass die Leuchte mit einem 10A-Leitungsschutzschalter abgesichert werden

muss.

Der Lampenarm muss zum Anschluss auf die Montagehaken gesteckt werden, damit die internen

Leitungen nicht durch Zug beansprucht werden.

Funktion

Dämmerungseinstellung (L 1 S / L 12 S / L 15 S / L 16S Werkseinstellung: Tageslichtbetrieb 2.000 Lux):

Stufenlos einstellbare Ansprechschwelle des Sensors von 2 – 2.000 Lux.

Einstellregler aufgestellt = Tageslichtbetrieb ca. 2.000 Lux.

Einstellregler aufgestellt = Dämmerungsbetrieb ca. 2 Lux.

Zur Einstellung des Erfassungsbereiches bei Tageslicht ist der Einstellregler auf(Tageslichtbetrieb)

zu stellen.

Zeiteinstellung (L 1 S / L 12 S / L 15 S / L 16SWerkseinstellung: 8 s): Stufenlos einstellbare Leuchtdauer

von

8 s bis 35 min

Einstellregler auf – gestellt = kürzeste Zeit (8 s)

Einstellregler auf + gestellt = längste Zeit (35 min)

Bei Einstellung des Erfassungsbereiches wird empfohlen die kürzeste Zeit zu wählen.

Justierung des Erfassungsbereiches (L 1 S / L 12 S / L 15 S / L 16S)

durch Abdeckaufkleber, um z.B. Gehwege oder Nachbargrundstücke auszugrenzen

Reichweite 2 – 10 m, durch Schwenken der Sensorlinse um 90°.

Betriebsstörungen (Störung / Ursache / Abhilfe)

Ohne Spannung / Sicherung defekt, nicht eingeschaltet / neue Sicherung, Netzschalter einschalten,

Leitung mit Spannungsprüfer überprüfen. Schaltet nicht ein / Umgebung noch zu hell / warten bis

Ansprechschwelle erreicht ist oder Wert neu einstellen / Leuchtmittel defekt / Leuchtmittel austau-

schen / Netzschalter AUS / einschalten / Erfassungsbereich nicht gezielt eingestellt / neu justieren.

Schaltet nicht aus / Umgebung noch nicht hell genug / warten bis Ansprechschwelle erreicht ist

oder Wert neu einstellen / dauerhafte Bewegung im Erfassungsbereich / Bereich ändern.

Schaltet unerwünscht ein / Erfassung von z.B. Autos auf der Straße / Bereich umstellen, Sensor

abschwenken. Reichweitenänderung / andere Umgebungstemperaturen / bei Kälte Sensorreichweite

durch Abschwenken verkürzen, bei Wärme höher stellen.

Entsorgung: Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten

Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-

Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte

getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als

Hersteller Ihnen als Endkunden und Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine

Garantie gemäß den nachstehenden Bedingungen:

Die Garantie gilt nur für Verbraucher. Verbraucher ist jede natürliche Person, die bei Abschluss des

Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt.

Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder

Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit

gemeldet werden. Die Garantie gilt nur für STEINEL-Produkte, die in Deutschland oder Österreich

gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte. Sollten Sie das

Produkt veräußern oder weitergeben, so geht die Garantie nicht auf den Nachbesitzer über.

Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur oder kostenlosen

Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr

erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkten der XLED home- Serie 5 Jahre) jeweils

ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die ver-

bleibende Garantiezeit von dieser Garantie erfasst. Wir tragen die Transportkosten, jedoch nicht die

Transportrisiken der Rücksendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen

– einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen

diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hin-

aus ist die Garantie ausgeschlossen:

81

76

5

9

10

11

- bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am

STEINEL- Produkt, die auf gebrauchsbedingten oder sonstigen natürlichen Verschleiß zurückzuführen sind,

- bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der

Bedienungshinweise,

- wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wur-

den oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die

keine STEINEL- Originalteile sind,

wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,

- wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,

- bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge

über den internationalen Warenkauf (CISG). Zwingende Verbraucherschutzbestimmungen des Staates,

in dem Sie Ihren gewöhnlichen Aufenthaltsort haben, bleiben unberührt.

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, verwenden Sie bitte unser Online-Garantieformular

unter www.steinel.de/garantie. Füllen Sie das Formular vollständig aus und laden Sie den Original-

Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, hoch. Wir

empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an Ihren Händler oder

an die Adresse des in der E-Mail angegebenen Service-Centers.

Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns gerne über Tel. +49 5245 448

188 an oder schreiben uns eine E-Mail an [email protected]. Wir helfen Ihnen gerne weiter!

Principle (Sensor only): Movement triggers lights, alarms and many other devices - for your conve-

nience and safety. The integrated pyroelectric infrared detector senses the invisible heat radiated

from moving objects (people, animals, etc.). The heat detected in this way is converted electroni-

cally into a signal that activates the light connected. Heat radiation is not detected through obsta-

cles, such as walls or glass, and will therefore not activate the light.

Safety warnings

◼

During installation, the electrical wiring being connected must be dead. Therefore, switch off

the power first and use a voltage tester to check that the power supply is disconnected.

◼

Installing this light involves work on the mains voltage supply. This work must therefore be

carried out by a specialist in accordance with the applicable national wiring regulations and elec-

trical operating conditions. (DE- VDE 0100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000)

◼

Only use genuine replacement parts

◼

Do not dismantle the light yourself. It must only be repaired by a specialist workshop.

Installation

-

L = live conductor (usually black or brown), N = neutral conductor (usually blue)

PE = any protective earth conductor (green / yellow)

Connection, exposed wiring, Connection, concealed wiring

Attention: A mains switch for switching the light ON and OFF can of course be installed in the

mains lead. Important: Reversing the connections may result in damage to the unit. Please note

that the light must be protected by a 10 A circuit breaker.

The light arm must be engaged in the bracket to protect the internal wires from strain.

Function

Twilight setting

(L 1 S / L 12 S / L 15 S / L 16S

factory setting: daylight operation at 2,000 lux):

The sensor's response threshold can be infinitely varied from 2 – 2,000 lux.

Control dial set to

=

daylight operation at approx. 2,000 lux.

Control dial set to= night-time operation at approx. 2 lux.

To adjust the detection zone in daylight, the control dial must be set to(daylight operation).

Time setting (

L 1 S / L 12 S / L 15 S / L16 S

factory setting: 8 sec.):

Light ON time can be adjusted continuously from 8 sec. to 35 min.

Control dial set to – = shortest time (8 sec.).

Control dial set to + = longest time (35 min.)

When setting the detection zone, it is recommended to select the shortest time.

Adjusting the detection zone

(L 1 S / L 12 S / L 15 S / L16 S)

using adhesive shrouds, for example, to mask out paths or neighbouring premises

reach can be adjusted as required to between 2 and 10 m by tilting the lens 90°.

Troubleshooting (Fault / Cause / Remedy)

No power / Fuse faulty, not switched ON / new fuse, turn power switch ON, check lead with

voltage tester. Will not switch ON / Surroundings still too bright / wait until response threshold is

reached or adjust setting / Bulb faulty / change bulb / Power switch OFF È switch on /

Detection zone not properly targeted / readjust. Will not switch OFF / Surroundings not yet

bright enough / wait until response threshold is reached or adjust setting / Permanent move-

ment in the detection zone / adjust detection zone. Switches ON when unwanted / Detecting

cars on the road, for example / Change detection zone, tilt sensor down. Reach changing /

Differing ambient temperatures / at low temperatures, shorten reach by tilting sensor down; at

high temperatures, tilt sensor up.

Disposal: Electrical and electronic equipment, accessories and packaging must be recycled in

an environmentally compatible manner.

Do not dispose of electrical and electronic equipment as domestic waste.

EU countries only: Under the current European Directive on Waste Electrical and Electronic

Equipment and its implementation in national law, electrical and electronic equipment no longer

suitable for use must be collected separately and recycled in an environmentally compatible

manner.

81

76

5

9

10

11

GB ENGLISH

Manufacturer‘s warranty from STEINEL GmbH, Dieselstrasse 80-84, 33442 Herzebrock-Clarholz,

Germany

All STEINEL products meet the highest quality standards. For this reason, we, the manufacturer, are

pleased to provide you, the consumer and original purchaser of the newly manufactured STEINEL pro-

duct, with a warranty under the following terms and conditions:

The warranty only applies to consumers. A consumer is any natural person who, on entering into the

purchase transaction, neither acts in exercising their commercial nor their self-employed activity.

The warranty covers the absence of deficiencies which are proven to be the result of a material defect

or fault in manufacturing and which are reported to us immediately after detection and within the war-

ranty period. The warranty shall apply to STEINEL products sold and used in the United Kingdom

excluding STEINEL Professional products. If you sell the product or pass it on to someone else, the

warranty will not be transferred to the new owner.

We can opt for warranty cover in the form of repair, which will be provided free of charge, or replace-

ment, which will be provided free of charge (if applicable, in the form of a successor model of the

same or higher quality). The warranty period for the STEINEL product you have purchased is 3 years

(5 years for products from the XLED home range), in each case from the date on which the product

was purchased. Any components repaired or replaced by us will be covered by this warranty for the

remaining warranty period. We shall bear the shipping costs but not the transport risks involved in

return shipment.

Statutory rights accruing from defects, gratuitousness

The warranty cover described here shall be applicable in addition to the statutory rights of warranty –

including special consumer protection provisions – and shall not restrict or replace them. Exercising

your statutory rights in the event of defects is gratuitous.

Exemptions from the warranty

All replaceable lamps are expressly excluded from this warranty. In addition to this, the warranty shall

not cover:

- any wear resulting from use or any other natural wear of product parts or any deficiencies in the

STEINEL product that are attributable to wear caused by use or other natural wear,

any improper or non-intended use of the product or any failure to observe the operating instructions,

- any unauthorised additions, alterations or other modifications to the product or any deficiencies attri-

butable to the use of accessory, supplementary or replacement parts which are not genuine STEINEL

parts,

- any maintenance or care of products that is not carried out in accordance with the operating instruc-

tions,

- any attachment or installation that is not in accordance with STEINEL’s installation instructions,

- any damage or loss occurring in transit.

Application of German law

The warranty shall be governed by German law excluding the United Nations Convention concerning

the International Sale of Goods (CISG). For consumers, mandatory consumer protection provisions of

the country in which you have your habitual abode shall remain unaffected.

Making claims

If you wish to make a warranty claim, please send the product along with the original receipt of

purchase, which must show the date of purchase and product designation, either to your specialist

retailer or directly to us. STEINEL (UK) Ltd. – 25 Manasty Road, Axis Park, Orton Southgate, GB-

Peterborough Cambs PE2 6UP United Kingdom

For this reason, we recommend that you keep your receipt of purchase in a safe place until the war-

ranty period expires.

If you have any queries concerning the conditions of warranty, please feel free to call us on +44

1733366700 or email us at [email protected]. We shall be pleased to provide any assistance you

may need.

Le principe (Uniquement le détecteur): Pour votre confort et votre sécurité, le mouvement allume la lumière,

commande une alarme, etc. Le détecteur infrarouge pyroélectrique intégré détecte le rayonnement de cha-

leur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur

capté est ensuite traité par un système électronique qui met en marche la lampe. Les obstacles comme

les murs ou les vitres s'opposent à la détection du rayonnement de chaleur et empêchent toute commuta-

tion.

Consignes de sécurité

◼

Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord cou-

per le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

◼

L'installation de l'appareil implique une intervention sur le réseau électrique. Elle doit donc être effec-

tuée par un spécialiste conformément aux directives locales et aux conditions de raccordement. (

FR

- NF

C-15100,

DE- VDE 0100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000

)

◼

Utiliser uniquement des pièces de rechange d'origine

◼

Ne pas essayer de démonter soi-même l'appareil. Les réparations doivent être effectuées uniquement

par un atelier spécialisé.

Installation

-

L = phase (généralement noir ou marron), N = neutre (généralement bleu),

PE = conducteur de terre éventuel (vert / jaune)

Raccordement pour conduite en saillie,

Raccordement pour conduite encastrée

Attention: Il est bien sûr possible de monter sur la conduite secteur un interrupteur permettant la mise en

ou hors circuit de l'appareil. Important : Une inversion des branchements peut entraîner la détérioration de

l'appareil.

Veillez à ce que la lampe soit sécurisée avec un disjoncteur de protection de ligne 10 A.

Pour raccorder la lampe, il faut serrer le bras de lampe dans les brides de fixation pour que

les conduites internes ne soient pas contraintes par traction.

Fonctionnement

Réglage de crépuscularité (

L 1 S / L 12 S / L 15 S / L16 S

réglage effectué en usine: fonctionnement diurne

2.000 lux):

Seuil de réaction du détecteur réglable en continu de 2 à 2.000 lux.

Bouton de réglage positionné sur= fonctionnement diurne env. 2.000 lux.

Bouton de réglage positionné sur= fonctionnement nocturne env. 2 lux.

76

5

81

FR FRANÇAIS

9

Pour régler la zone de détection en lumière du jour, il faut placer le bouton de réglage sur(fonctionne-

ment diurne).

Temporisation (

L 1 S / L 12 S / L 15 S / L16 S

réglage effectué en usine : 8 s) :

Durée d'éclairage réglable en continu de 8 s à 35 min.

Bouton de réglage sur

–

= durée minimum (8 s)

Bouton de réglage sur

+

= durée maximum (35 min)

Pour le réglage de la zone de détection, il est recommandé de sélectionner la durée la plus courte.

Ajustage de la zone de détection

(L 1 S / L 12 S / L 15 S / L16 S)

au moyen de caches autocollants, afin d'exclure de cette zone les trottoirs ou les terrains avoisinants

portée du détecteur réglable entre 2 et 10 m par orientation de la lentille en 90º.

Dysfonctionnements (Problème / Cause / Remède)

Aucune tension / Fusible défectueux, appareil hors circuit / changer le fusible défectueux, mettre l’interrup-

teur en circuit, vérifier le câble à l’aide d’un testeur de tension. Ne s'allume pas / La luminosité ambiante

est encore trop élevée / attendre que le seuil de réaction soit atteint ou régler une nouvelle valeur /

L'ampoule est défectueuse / changer l'ampoule / Interrupteur secteur sur ARRET / le mettre en curcuit /

Le réglage de la zone de détection manque de précision / refaire le réglage.Ne s'éteint pas / La luminosité

ambiante n'est pas encore suffisante / attendre que le seuil de réaction soit atteint ou régler une nouvelle

valeur / Mouvement permanent dans la zone de détection / modifier la zone / En fonctionnement continu /

commutateur séquentiel sur automatique. S'allume et s'éteint en permanence / Lampe dans la zone de

détection / modifier la zone, augmenter la distance. S'allume de façon intempestive / Détection de voitures

par ex. passant dans la rue / modifier la zone, orienter le capteur plus vers le bas. Changement de la por-

tée / Variations de la température ambiante / par temps froid, réduire la portée en orientant le détecteur

plus vers le bas, par temps chaud, le remonter.

Élimination: Les appareils électriques, les accessoires et les emballages doivent être soumis à

un recyclage respectueux de l’environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères!

Garantie du fabricant STEINEL GmbH, Dieselstraße 80-84, D-33442 Herzebrock-Clarholz

Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C’est pourquoi, en tant

que fabricant, nous vous accordons volontiers, en tant que client final et en tant que premier acheteur

du produit STEINEL nouvellement fabriqué, une garantie conforme aux conditions suivantes :

La garantie s‘applique uniquement aux consommateurs. Un consommateur est toute personne physi-

que qui, au moment de la conclusion de l’achat, n’agit ni dans l’exercice d’une activité commerciale ni

dans celui d’une activité professionnelle indépendante.

La garantie couvre l’absence de défauts dont il est prouvé qu’ils résultent d’un défaut de matériel ou

de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période

de garantie. La garantie s’applique uniquement aux produits STEINEL achetés et utilisés en France, à

l’exclusion des produits de la ligne STEINEL Professional. En cas de vente ou de remise du produit à

une tierce personne, la garantie n’est pas transmise au nouveau propriétaire.

Nous avons le choix entre une réparation gratuite ou un remplacement gratuit (le cas échéant par un

modèle de remplacement de même valeur ou de valeur supérieure). La période de garantie pour le

produit STEINEL acheté est de 3 ans (5 ans pour les produits de la série XLED home), resp. à comp-

ter de la date d’achat du produit. Les composants réparés ou remplacés par nos soins sont couverts

par la garantie pour la durée restant à courir au titre de cette garantie. Nous prenons en charge les

frais de transport, mais pas les risques de transport du retour de la marchandise.

Droits légaux en cas de défauts et gratuité

Les prestations décrites ici s’appliquent en plus des droits de garantie légaux – y compris les dispositi-

ons de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent

pas. Le recours à vos droits légaux en cas de défaut est gratuit.

Exceptions à la garantie

Toutes les sources remplaçables sont expressément exclues de cette garantie. Sont, en outre, exclus

de la garantie :

- les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts

de produit STEINEL qui résultent d’un usage normal ou de toute autre usure naturelle,

le produit qui n’a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consi-

gnes d’utilisation n’ont pas été respectées,

- les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts

occasionnés par l’utilisation d’accessoires, de pièces rajoutées ou détachées qui ne sont pas des piè-

ces STEINEL d’origine,

- la maintenance et l’entretien des produits qui n’ont pas eu lieu conformément au mode d’emploi,

- le montage et l’installation qui n’ont pas été réalisés conformément aux directives d’installation de

STEINEL,

- les dommages survenus durant le transport ou les pertes lors de l’expédition.

Application du droit allemand

Le droit applicable est le droit français à l’exclusion de la convention des Nations Unies sur les contrats

touchant à la vente internationale de marchandises (CISG). Pour les consommateurs, ceci n‘affecte en

rien les dispositions obligatoires visant à la protection des consommateurs du pays dans lequel vous

êtes habituellement domiciliée.

Réclamation

Si vous souhaitez bénéficier de la présente garantie, veuillez utiliser notre formulaire de garantie en

ligne à l‘adresse suivante www.steinel.de/garantie. Remplissez complètement le formulaire et téléchar-

gez la preuve d’achat originale qui doit comprendre la date de l’achat et la désignation du produit.

C’est pourquoi nous vous conseillons de conserver soigneusement votre preuve d’achat jusqu’à l’ex-

piration de la période de garantie. Après avoir reçu un e-mail vous invitant à le faire, envoyez le produit

à votre revendeur ou au centre de service après-vente à l’adresse indiquée dans l’e-mail. Pour toutes

questions sur les conditions de garantie, n’hésitez pas à nous appeler au +49 5245 448 188 ou à

nous contacter par e-mail à [email protected]. Nous nous ferons un plaisir de vous aidere conserver

soigneusement votre preuve d’achat jusqu’à l’expiration de la période de garantie.

10

11

Het principe (Alleen sensor): Beweging schakelt licht, alarm en veel meer aan. Voor uw gemak

en uw veiligheid. De ingebouwde pyro-elektrische infrarood detector registreert de onzichtbare

warmtestraling van bewegende mensen, dieren enz. Deze zo geregistreerde warmtestraling

wordt elektronisch omgezet en schakelt de lamp aan. Door hindernissen, zoals bijv. muren of

ruiten, wordt geen warmtestraling herkend, dus vindt ook geen schakeling plaats.

Veiligheidsvoorschriften

◼

Bij de montage moet de elektrische leiding die u wilt aansluiten zonder spanning zijn.

Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

◼

Bij de installatie van de lamp werkt u met netspanning. Dit moet daarom door een vakman en vol-

gens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd (NL-NEN

1010, B-(AREI) NBN 15-101, DE- VDE 0100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000).

◼

Gebruik uitsluitend originele reserveonderdelen

◼

Demonteer het apparaat niet zelf. Reparaties mogen alleen door een vakman worden uitgevoerd.

Installatie

-

L = stroomdraad (meestal zwart of bruin), N = nuldraad (meestal blauw), PE = aarde (groen / geel)

Aansluiting leiding op de muur, Aansluiting leiding in de muur

Opgelet: In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor IN- en UIT-schakelen wor-

den ge-monteerd. Belangrijk: Verwisseling van de aansluitingen kan leiden tot beschadiging van de

apparatuur. Houd er rekening mee, dat de lamp met een veiligheidsschakelaar voor een 10 A-lei-

ding moet worden beveiligd.

De lamparm moet voor de aansluiting in de borgelementen worden geklemd, zodat de

kabels binnenin niet belast worden door trekkende krachten.

Functie

Instelling van de schemerschakelaar (

L 1 S / L 12 S / L 15 S / L16 S

instelling af fabriek:

daglichtstand 2.000 lux):

Traploos instelbare drempelwaarde van de sensor van 2 – 2.000 lux.

Instelknopje opgezet = daglichtstand ca. 2.000 lux. / Instelknopje opgezet = schemer-

stand ca. 2 lux.

Voor de instelling van het registratiebereik bij daglicht moet het instelknopje op(daglicht-

stand) worden gezet.

Tijdsinstelling (

L 1 S / L 12 S / L 15 S / L16 S

instelling af fabriek: 8 sec.):

traploos instelbare brandduur van 8 sec. tot 35 min.

Instelknopje op – = kortste tijd (8 sec.)

Instelregelaar op + = langste tijd (35 min.)

Tijdens de instelling van het registratiebereik wordt geadviseerd om de

kortste tijd te kiezen.

Afstelling registratiebereik

(L 1 S / L 12 S / L 15 S / L16 S)

d.m.v. afdekplaatjes, om bijv. trottoirs of aangrenzende percelen buiten de registratie te laten

reikwijdte 2 – 10 m, door draaien van de sensorlens met 90°.

Bedrijfsstoringen (Storing / Oorzaak / Oplossing)

Zonder netspanning / zekering defect, niet ingeschakeld nieuwe zekering, netschakelaar inscha-

kelen, leiding met spanningstester controleren. Schakelt niet in / omgeving nog te licht wachten

tot de drempelwaarde is bereikt of waarde opnieuw instellen / lamp defect lamp vervangen / net-

schakelaar UIT inschakelen / registratiebereik niet doelgericht ingesteld opnieuw instellen.

Schakelt niet uit / omgeving nog niet licht genoeg / wachten tot de drempelwaarde is bereikt of

waarde opnieuw instellen / permanente beweging in het registratiebereik bereik veranderen.

Schakelt ongewenst in / registratie van bijv. auto's op straat bereik anders instellen, sensor verd-

aaien. Reikwijdteverandering / andere omgevingstemperaturen bij kou sensorreikwijdte door verd-

aaien verkorten, bij warmte hoger instellen.

Verwijderen: Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te

worden.

Doe elektrische apparaten niet bij het huisvuil!

Fabrieksgarantie van STEINEL GmbH, Dieselstraße 80-84, D-33442 Herzebrock-Clarholz, Duitsland.

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u

als consument en eerste koper van het nieuw geproduceerde STEINEL-product graag garantie vol-

gens de onderstaande voorwaarden:

Deze garantie geldt uitsluitend voor consumenten. Een consument is iedere natuurlijke persoon die bij

afsluiting van de koop niet in uitoefening van zijn commerciële of zelfstandige beroep handelt. De

garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten

en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie

geldt uitsluitend voor STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzonde-

ring van STEINEL Professional-producten. Indien u het product verkoopt of aan iemand anders geeft,

gaat de garantie niet over op de volgende eigenaar.

Wij hebben de keuze of wij garantie verlenen door het product gratis te repareren of gratis te vervan-

gen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit). De garantieperiode voor

het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten van de XLED home-serie 5 jaar)

en begint met de datum van aanschaf van uw product. De door ons gerepareerde of vervangen com-

ponenten vallen voor de resterende garantieduur onder deze garantie. Wij nemen de transportkosten

voor onze rekening, maar niet de transportrisico‘s van de retourzending.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van

speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uito-

efening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitges-

loten:

- bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebre-

NL NEDERLANDS

81

76

5

9

10

11

ken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,

- bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet

werden nageleefd,

- indien aan het product zonder toestemming veranderingen werden uitgevoerd of indien gebreken zijn

ontstaan door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen ori-

ginele STEINEL-delen zijn,

- indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding

werden uitgevoerd,

- wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitge-

voerd,

- bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgeslo-

ten. Dwingend geldende regels ter bescherming van de consument in het land waar de consument

zijn normale verblijfplaats heeft, blijven hierdoor onverlet.

Garantie claimen

Indien u aanspraak wilt maken op de garantie moet u ons online garantieformulier invullen op

www.steinel.de/garantie. Vul het formulier volledig in en upload dit samen met het originele aankoop-

bewijs met vermelding van de aankoopdatum en de productaanduiding. Wij adviseren u daarom uw

aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen. U ontvangt vervolgens een

mail van ons waarin wij u verzoeken het product op te sturen naar uw speciaalzaak of het in de mail

opgegeven adres van het Service Center.

U mag ons altijd bellen als u nog vragen mocht hebben over de garantievoorwaarden, tel. +49 5245

448 188 of stuur een mail naar [email protected]. Wij helpen u graag!

Il principio (Solo sensore): Il movimento fa attivare la luce, l'allarme e molte altre cose. Per il Vostro comfort e la

Vostra sicurezza. Il rilevatore a raggi infrarossi piroelettrico incorporato rileva la radiazione termica invisibile

emessa da corpi in movimento (uomini, animali, ecc.). L'irraggiamento termico in tal modo rilevato viene trasfor-

mato elettronicamente, il che provoca l'accensione della lampada. Eventuali ostacoli, come muri o lastre di

vetro, impediscono il riconoscimento della radiazione di calore e pertanto l'utilizzatore non entra in funzione.

Avvertenze sulla sicurezza

◼

Durante il montaggio la linea elettrica da allacciare deve essere fuori tensione. Prima del lavoro, occorre

pertanto togliere la tensione ed accertarne l'assenza mediante un voltmetro.

◼

L'installazione dell'apparecchio richiede lavori all'allacciamento alla rete. Per questo motivo l'installazione

deve essere eseguita da un esperto con rispetto delle prescrizioni per l'installazione e delle condizioni di allac-

ciamento vigente nel relativo paese. (

DE- VDE 0100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000

)

◼

Utilizzate esclusivamente pezzi originali.

◼

Non smontate da soli l'apparecchio. La riparazione deve venire eseguita esclusivamente da un'officina specializzata.

Indicazioni per l'installazione

-

L = filo di fase (in genere nero o marrone), N = filo di neutro (nella maggior parte dei casi blu),

PE = eventuale conduttore di terra (verde / giallo)

Allacciamento cavo sopra intonaco,

Allacciamento cavo sotto intonaco

Attenzione: Naturalmente si può, nel cavo di alimentazione, installare un interruttore per accendere e spegnere

la lampada. Importante: Uno scambio nell'allacciamento dei fili può danneggiare l'apparecchio. Ricordate che

la lampada deve venire assicurata con un interruttore di potenza automatico da 10 A.

Il braccio della lampada, per essere collegato, deve venire inserito nelle linguette di bloccag-

gio in modo tale che i conduttori interni non vengano sollecitati da trazione.

Funzionamento

Regolazione di luce crepuscolare (

L 1 S / L 12 S / L 15 S / L16 S

impostazione da parte del costruttore:

funzionamento con luce diurna 2.000 Lux):

Soglia d'intervento del sensore a regolazione continua da 2 a 2.000 Lux.

Regolatore impostato su= funzionamento con luce diurna ca. 2.000 Lux.

Regolatore impostato su= funzionamento con luce crepuscolare ca. 2 Lux.

Per la regolazione del campo di rilevamento in caso di luce diurna il regolatore deve venire impostato su

(funzionamento con luce diurna).

Regolazione del periodo di accensione (

L 1 S / L 12 S / L 15 S / L16 S

impostazione da parte del costruttore: 8

sec.):

Durata del periodo di illuminazione a regolazione continua tra 8 sec. a max. 35 min.

Regolatore impostato su – = durata minima (8 sec.)

Regolatore impostato su + = durata massima (35 min.)

Nell'impostazione del campo di rilevamento si consiglia di selezionare la durata più breve.

Regolazione del campo di rilevamento

(L 1 S / L 12 S / L 15 S / L16 S)

mediante calotte adesive di copertura ai fini di escludere per es. marciapiedi o terreni adiacenti

raggio d’azione 2 – 10 m, regolabile ribaltando la lente del sensore di 90°.

Guasti di funzionamento (Guasto / Causa Rimedio)

Senza tensione / Fusibile difettoso, non acceso nuovo fusibile, accendere l'interruttore di rete, controllare la

linea di alimentazione con un voltmetro. Non si accende / Ambiente circostante ancora troppo chiaro

Attendere fino a quando viene raggiunta la soglia di intervento o impostare un nuovo valore di soglia /

Lampadina guasta Sostituire la lampadina / Interruttore di rete spento Accendere / Campo di rilevamento

non impostato in modo mirato Nuova regolazione.

Non si spegne / Ambiente circostante non ancora sufficientemente chiaro Aspettare fino a quando viene

raggiunta la soglia d'intervento oppure impostare un nuovo valore di soglia / Movimento continuo all'inter-

no del campo di rilevamento Modificare il campo. Si accende a sproposito / Rilevamento per es. della pre-

senza di automobili sulla strada Modificare il campo, ribaltare il sensore verso il basso. Modifica del raggio

d'azione / Altre temperature ambiente.

IT ITALIANO

81

76

5

9

10

11

In caso di basse temperature ridurre il raggio d'azione del sensore ribaltando quest'ultimo in basso, in

caso di alte temperature alzare.

Smaltimento: Apparecchi elettrici, accessori e materiali d’imballaggio devono essere consegnati agli appo-

siti centri di raccolta e smaltimento.

Non gettare gli apparecchi elettrici nei rifiuti domestici!

Garanzia del produttore STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz, Germania.

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di

produttore di concederLe come cliente finale e primo acquirente del prodotto STEINEL di nuova fabbrica-

zione una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia vale solo per utenti. Per utente si intende ogni persona fisica che all‘atto della stipulazione del

contratto di acquisto non agisce in esercizio della sua attività professionale commerciale o autonoma.

La garanzia comprende l‘assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o

un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro

il periodo di garanzia. La garanzia vale solo per i prodotti STEINEL che vengono acquistati e utilizzati in

Italia, a esclusione dei prodotti STEINEL Professional. In caso di vendita o cessione del prodotto, la

garanzia non verrà trasferita al proprietario successivo.

Spetta a noi scegliere di concedere alla garanzia effettuando una riparazione gratuita, provvedendo a una

sostituzione gratuita (all‘occorrenza con un modello successivo equivalente o di migliore qualità). Il periodo

di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie XLED

home 5 anni) a partire dalla data di acquisto del prodotto. I componenti da noi riparati o sostituiti, per il

periodo di garanzia rimanente, sono coperti da questa garanzia. Noi assumiamo i costi di trasporto ma

non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le dispo-

sizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono.

La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili.

La garanzia è inoltre esclusa nei seguenti casi:

- in caso di logorio di parti del prodotto dovuto all‘uso o ad altra ragione naturale o in caso di vizi del prodotto

STEINEL che sono da ricondurre a logorio dovuto all‘uso o ad altra ragione naturale,

- in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l‘uso,

- in caso venissero effettuate autonomamente modifiche o altre trasformazioni sul prodotto o in caso di vizi

che sono da ricondurre all‘impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,

- in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l‘uso,

- in caso di annessione o installazione non conforme alle prescrizioni per l‘installazione fornite da STEINEL,

- in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compraven-

dita internazionale di merci (CISG). Per i consumatori le disposizioni obbligatorie in materia di tutela dei

consumatori del Paese in cui si p1-ha la residenza abituale rimangono inalterate.

Rivendicazione

Se p1-ha intenzione di avvalersi della garanzia, utilizzi per favore il nostro modulo garanzia online al sito

www.steinel.de/garantie. La si prega di compilare interamente il modulo e di caricare lo scontrino d‘acqui-

sto originale o la fattura indicante la data dell‘acquisto e la denominazione del prodotto. Le consigliamo

pertanto di conservare scrupolosamente lo scontrino d‘acquisto o la fattura fino alla scadenza del periodo

di garanzia. Dopo aver ricevuto la nostra richiesta via e-mail, si prega di inviare il prodotto al proprio riven-

ditore di fiducia o all‘indirizzo del centro di assistenza clienti indicato nell‘e-mail. Qualora abbia domande

sulle condizioni di garanzia, La si prega di contattarci telefonicamente al numero +49 5245 448 188 o di

inviarci un‘e-mail all‘indirizzo [email protected]. Saremo lieti di aiutarLa!

fattura fino alla scadenza del periodo di garanzia.

El concepto (Solo sensor): El movimiento enciende la luz y activa la alarma, entre otras funciones, para su

comodidad y seguridad. El sensor infrarrojo piroeléctrico integrado registra la radiación térmica invisible de

objetos en movimiento (personas, animales etc.). Esta radiación térmica registrada se transforma electróni-

camente, activando automáticamente la lámpara. Obstáculos como paredes o cristales impiden la detec-

ción de una radiación térmica, con lo cual no se produce ningún tipo de activación.

Indicaciones de seguridad

◼

Para el montaje, el cable eléctrico a enchufar deberá estar sin tensión. Por tanto, desconecte primero

la corriente y compruebe que no hay tensión utilizando un comprobador de tensión.

◼

La instalación del aparato supone un trabajo en la red eléctrica. Debe realizarse por tanto por un téc-

nico electricista, de acuerdo con las normativas de instalación específicas de cada país.

(

DE- VDE 0100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000

)

◼

¡Utilice sólo piezas de repuesto originales!

◼

No desmonte usted mismo el aparato. La reparación sólo la puede realizar un taller especializado.

Indicaciones de instalación

-

L = fase (generalmente negro o marrón), N = neutro (generalmente azul), PE = posible toma de tierra (verde / amarillo)

Conexión línea sobre superficie,

Conexión línea empotrada

Atención: Naturalmente, el cable de alimentación de red puede llevar montado un interruptor para conec-

tar y desconectar la tensión. Importante: La conexión con los conductores invertidos puede originar daños

ES ESPAÑOL

81

76

en el aparato. Tenga en cuenta que hay que proteger la lámpara con un interruptor automático de 10 A.

Al conectar el brazo de la lámpara hay que sujetarlo en las bridas de fijación, con el fin de no forzar los

cables internos por tracción.

Función

Regulación crepuscular (L 1 S / L 12 S / L 15 S / L16 S regulación de fábrica: Funcionamiento a la luz del día

2.000 Lux):

Umbral de respuesta con regulación continua del sensor de 2 – 2.000 Lux.

Tornillo de regulación puesto en= funcionamiento a la luz del día aprox. 2.000 Lux.

Tornillo de regulación puesto en= funcionamiento crepuscular aprox. 2 Lux.

Para la regulación del campo de detección con luz diurna, el tornillo de regulación debe ponerse en

(funcionamiento a la luz del día).

Temporización (L 1 S / L 12 S / L 15 S / L16 S regulación de fábrica: 8 seg.)

con regulación continua temporización de 8 seg. hasta 35 min.

Tornillo de regulación ajustado a – = tiempo más corto (8 seg.)

Tornillo de regulación ajustado a + = tiempo más largo (35 min.)

Para la regulación del campo de detección se recomienda seleccionar el tiempo más corto.

Ajuste del campo de detección (L 1 S / L 12 S / L 15 S / L16 S)

Mediante cobertores adhesivos para excluir, p. ej., caminos o terrenos colindantes

Alcance 2 a 10 m, girando la lente del sensor 90°.

Fallos de funcionamiento (Fallo / Causa / Solución)

Sin tensión / fusible defectuoso, sin conectar fusible nuevo, conectar interruptor de alimentación, compro-

bar la línea con un comprobador de tensión. No conmuta / entorno demasiado claro espere hasta alcan-

zar el umbral de respuesta o ajustar el valor de nuevo / bombilla defectuosa sustituya la bombilla / inte-

rruptor de alimentación DESCONECTADO conectar / campo de detección no ajusto correctamente ajustar

de nuevo. No se apaga / entorno aún no tiene suficiente claridad espere hasta alcanzar el umbral de res-

puesta o ajustar el valor de nuevo / movimiento continuo en el campo de detección cambiar de zona. Se

enciende de forma involuntaria / detección p. ej. de los vehículos en la calle cambiar de zona, orientar el

sensor hacia abajo. Modificación del alcance / temperaturas ambiente diferente reducir en caso de frío el

alcance del sensor, orientándolo hacia abajo, en caso de calor levantarlo.

Eliminación: Aparatos eléctricos y embalajes han de someterse a un reciclamiento respetuoso con el

medio ambiente.

¡No eche los aparatos eléctricos a la basura doméstica!

Este producto STEINEL p1-ha sido elaborado con el máximo esmero, habiendo pasado los contro-

les de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control

adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El período

de garantía es de 36meses comenzando el día de la venta al consumidor. Reparamos defec-

tos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de

piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para

daños producidos en piezas de desgaste y daños y defectos originados por uso o manteni-

miento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en

objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho, con una breve

descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien

empaquetado, al correspondiente centro de servicio.

Servicio de reparación: una vez transcurrido el período de garantía o en caso de defectos sin

derecho de garantía, consulte su centro de servicio más próximo para averiguar una posible

reparación.

O princípio (Só detetor): O movimento acciona a luz, o alarme e muitas outras coisas. Para seu conforto e para

a sua segurança. O detector pireléctrico por raios infravermelhos integrado detecta a radiação térmica invisível

proveniente de corpos em movimento (pessoas, animais, etc.). Esta radiação térmica detectada é transforma-

da por via electrónica e liga a lâmpada. Os obstáculos, como p. ex. muros ou vidros, não permitem a detec-

ção de radiações térmicas, impossibilitando a comutação.

Instruções de segurança

◼

Durante a montagem, o cabo eléctrico a conectar deve estar isento de tensão. Para tal, desligar primeiro

a corrente e verificar se não há tensão, usando um busca-pólos.

◼

A instalação do aparelho consiste essencialmente em lidar com tensão de rede. Por esse motivo, terá de

ser realizada por um técnico profissional segundo as respectivas prescrições de instalação e condições de

conexão habituais nos diversos países. (

DE- VDE 0100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000

)

◼

Use exclusivamente peças de origem

◼

Nunca tente desmontar o aparelho. A reparação só deve ser feita por uma oficina especializada.

Instruções referentes à instalação

-

L = fase (geralmente preto ou castanho), N = neutro (geralmente azul), PE = condutor terra eventualmente

existente (verde / amarelo)

Conexão cabo à superfície,

Conexão para cabo embutido

Atenção: Naturalmente que no cabo de rede pode estar montado um interruptor de rede do tipo "ligar - desli-

gar". Importante: Se trocar as ligações, pode danificar o aparelho. Tenha em atenção que a lâmpada tem de

ser protegida com um disjuntor de protecção de condutores de 10 A.

Para realizar a ligação, o braço da lâmpada deve ser encaixado nas linguetas de fixação para que os

cabos internos não fiquem sujeitos a forças de tracção.

Função

Regulação crepuscular (L 1 S / L 12 S / L 15 S / L16 S regulação de fábrica: regime diurno 2.000 lux):

O limiar de resposta do sensor pode ser regulado progressivamente de 2 a 2.000 lux.

Regulador em= regime diurno (aprox. 2.000 lux). Regulador em= regime crepuscular (aprox. 2 lux)

Para regular a área de detecção à luz do dia, o regulador tem de estar em(regime diurno).

Ajuste do tempo (L 1 S / L 12 S / L 15 S / L16 S regulação de fábrica: 8 seg.):

PT PORTUGUÊS

81

10

11

5

9

76

5

9

Duração da luz da lâmpada progressivamente regulável de 8 seg. a 35 min.

Regulador em – = tempo mais curto (8 seg.)

Regulador em + = tempo mais longo (35 min.).

Ao determinar a área de detecção, é recomendável escolher o tempo mais curto.

Ajuste da área de detecção (L 1 S / L 12 S / L 15 S / L16 S)

através de autocolantes, a fim de excluir áreas como p. ex. passeios ou propriedades vizinhas

alcance de 2 a 10 m, por orientação da lente em 90°.

Falhas de funcionamento (Falha / Causa È Solução)

Não tem tensão / Fusível fundido, não está ligado / Fusível novo, ligar interruptor de rede, verificar o cabo com

medidor de tensão. O candeeiro não acende / O ambiente ainda está demasiado claro / Esperar até ser

alcançado o limiar de resposta ou definir valor novo / Lâmpada fundida / Substituir a lâmpada / O interruptor

de rede está DESLIGADO È Ligar / A área de detecção não está ajustada com precisão / Reajustar. Não

apaga / O ambiente ainda não está suficientemente claro / Esperar até ser alcançado o limiar de resposta ou

definir valor novo / Movimentação permanente dentro da área de detecção / Alterar a área. Liga inadvertida-

mente / São detectados, p.ex., carros que passam na estrada / Modificar a área, afastar o sensor. Alteração

do alcance / Outras temperaturas ambiente / Estando frio, reduzir o alcance do sensor afastando-o, estando

calor, colocá-lo mais alto.

Reciclagem: Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de reci-

clagem ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Este produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança verifica-

dos, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A

STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de

36meses a contar da data de compra. Damos garantia a falhas relacionadas com defeitos de

material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito,

de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as

falhas originados por uma utilização ou manutenção incorreta. Excluem-se igualmente os danos

provo cados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só serão

prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência

técnica, devidamente montado e acompanhado da fatura (data da compra e carimbo do reven-

dedor) e de uma pequena descrição do problema.

Serviço de reparação: depois de expirado o prazo de garantia ou em caso de falha não abran-

gida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais

são as possibilidades de reparação.

Princip (Endast sensor): Rörelser kopplar ljus, alarm och mycket annat. För din komfort och

säkerhet. Den integrerade infraröda sensorn är utrustad med en pyrosensor som känner av den

osynliga värmestrålningen från kroppar i rörelse (människor, djur, etc.). Den registrerade vär-

mestrålningen omvandlas på elektronisk väg och tänder en ansluten lampa. Murar, fönster, etc.

hindrar värmestrålningen från att nå fram till sensorn och anslutna lampor tänds inte.

Säkerhetsanvisningar

◼

Inkoppling måste utföras i spänningsfritt tillstånd. Bryt strömmen och kontrollera med spän-

ningsprovare att alla parter är spänningslösa

◼

Eftersom sensorn installeras till nätspänningen måste arbetet utföras på ett fackmannamäs-

sigt sätt och enligt gällande installationsföreskrifter.

◼

Använd endast originalreservdelar.

◼

Reparera inte produkten själv. Reparationer får endast utföras av auktoriserad verkstad.

Installation -

L = Fas (oftast svart eller brun), N = Nolledare (oftast blå), PE = Eventuell skyddsledare (grön / gul)

Anslutning med utanpåliggande kabel,

Anslutning med infälld kabel

Observera: Sensorn kan naturligtvis förkopplas med en strömställare för till- och frånkoppling.

Viktigt: En förväxling av kablarna kan förstöra produkten.

Vid montage av armen måste denna placeras i fästet, därigenom skyddas ledningarna från att

dras sönder.

Funktion

Skymningsnivå (L 1 S / L 12 S / L 15 S / L16 S leveransinställning: dagsljusdrift 2.000 lux):

Sensorns aktiveringströskel kan ställas in steglöst från 2–2.000 lux.

Ställskruven på= dagsljusdrift ca 2.000 lux. / Ställskruven på= skymningsdrift ca 2 lux.

Vid inställning av bevakningsområdet i dagsljus måste ställskruven vara på(dagsljusdrift).

Inställning av efterlystiden (L 1 S / L 12 S / L 15 S / L16 S leveransinställning: 8 sek.):

Efterlystiden kan ställas in steglöst från 8 sek. till 35 min.

Ställskruven på – = kortaste tiden (8 sek.)

Ställskruven på + = längsta tiden (35 min.)

Vid inställning av bevakningsområdet rekommenderar vi att man väljer den kortaste tiden.

Justering av bevakningsområdet (L 1 S / L 12 S / L 15 S / L16 S)

Täckskal, för att t.ex. avgränsar gångar eller angränsande tomter.

Räckvidd 2–10 m, genom att vrida sensorlinsen 90°.

Driftstörningar (störning / orsak È åtgärd)

Utan spänning / Defekt säkring, ej inkopplad / Byt säkring, slå till spänningen, testa med spän-

ningsprovare Ljuset tänds inte / Omgivande ljus är för starkt / Vänta med tills inställd ljusnivå har

underskridits eller ändra värdet / Ljuskälla defekt / Byt ljuskälla / Strömställaren frånslagen / Slå

till strömställaren / Bevakningsområdet felinställt / Justera området. Ljuset släcks inte /

Omgivande ljus är för svagt / Vänta med tills inställd ljusnivå har underskridits eller ändra värdet /

Ständiga rörelser i bevaknings-området / Justera bevakningsområdet. Sensorn tänds oönskat /

Rörelser från t.ex. bilar på gatan / Ändra bevakningsområdet, vrid sensorn neråt. /

SE SVENSKA

81

7

6

5

9

11

10

10

11

Sensorns räckvidd förändras / annan omgivnings-temperatur / Vid kyla - vrid sensorn neråt för

att förkorta räckvidden, vid värme - ställ den högre.

Avfallshantering: Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Tillverkargaranti STEINEL GmbH, Dieselstrasse 80-84, 33442 Herzebrock-Clarholz, Tyskland

Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller

vi som tillverkare dig som slutkund och förstagångsköpare av den nya STEINEL produkten

gärna en garanti enligt nedanstående villkor:

Garantin gäller endast för konsumenter. En konsument är varje naturlig person som vid köp-

transaktionen varken utövar sin industriella eller självständiga yrkesverksamhet.

Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och

omgående meddelas oss efter att det konstaterats och inom garantitiden. Garantin gäller endast

för STEINEL-produkter som köps och används i Sverige, exklusive STEINEL Professional-pro-

dukterna. Om du säljer produkten eller ger den vidare, övergår inte garantin till efterföljande

ägare.

Vi avgör, om vi fullgör garantin genom en gratis reparation eller ett gratis utbyte (evtl. mot en lik-

eller mervärdig, nyare modell). Garantitiden för den STEINEL-produkt som du köpt är 3 år (för

produkter från XLED home-serien 5 år), räknat från köpdatum. De komponenter som reparerats

eller bytts ut av oss omfattas av denna garanti under den resterande garantitiden. Vi åtar oss

transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda

skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina

lagliga rättigheter vid brister är kostnadsfritt.

Undantag från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor. Därutöver bortfaller

garantin:

- vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller bri-

ster på STEINEL-produkten, som beror på normal förslitning p.g.a. användning eller annan nat-

urlig förslitning,

- vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig använd-

ning eller om bruksanvisningen ignoreras,

- om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt

eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL

originaldelar,

- om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,

om montage och installation inte utförts enligt installationsföreskrifterna från STEINEL,

- vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller undantaget överenskommelsen med Förenta Nationerna om avtal för den

internationella varuhandeln (CISG). För konsumenter förblir bindande skyddsbestämmelser för

konsumenter i det land där du har din normala hemvist, oberörda.

Göra gällande

Om du vill ta din garanti i anspråk, v.g. skicka produkten tillsammans med originalkvittot, där

köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H

Ström AB, Verktygsvägen 4, SE-553 02 Jönköping

Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

Om du har frågor beträffande garantivillkoren, ring oss gärna på tel. +46 036314240 eller skicka

ett e-post meddelande till [email protected]. Vi hjälper dig gärna!

Princippet (Kun sensor): Bevægelser tænder for lys, alarm og meget mere. For mere komfort og

sikkerhed. Den indbyggede pyro-elektriske infrarøde sensor registrerer den usynlige varmeud-

stråling fra genstande (mennesker, dyr, etc.), der bevæger sig. Den registrerede varmeudstråling

omsættes elektronisk og tænder lampen. Ved forhindringer, som f.eks. mure eller glasruder, regi-

streres der ingen varmeudstråling, hvorfor lampen ikke tændes.

Sikkerhedsanvisninger

◼

Ved montering skal den elledning, der skal tilsluttes, være spændingsfri. Sluk derfor for

strømmen, og kontroller med en spændingstester, at ledningen er spændingsfri.

◼

Ved installation af apparatet er der tale om arbejde med netspænding. Det bør derfor

udføres fagligt korrekt iht. de gældende regler. (DE- VDE 0100, AT-ÖVE-ÖNORM E8001-1,

CH-SEV 1000).

◼

Anvend kun originale reservedele.

◼

Skil ikke selv apparatet ad. Reparationen må kun gennemføres på et autoriseret værksted.

Installationshenvisninger

-

L = strømførende ledning (ofte sort eller brun), N = neutralleder (normalt blå),

PE = eventuel beskyttelsesleder (grøn / gul)

Tilslutning synlig ledning, Tilslutning skjult ledning

Advarsel: I netledningen kan der naturligvis monteres en tænd- og slukkontakt. Vigtigt:

Ombytning af tilslutningerne kan medføre beskadigelse af apparatet. Vær opmærksom på, at

lampen skal sikres med et 10 A-beskyttelsesrelæ.

Lampearmen skal ved tilslutning klemmes ind i holdelaskerne, så de interne ledninger ikke

belastes, når der trækkes i dem.

Funktion

Skumringsindstilling (L 1 S / L 12 S / L 15 S / L16 S fabriksindstilling: Dagsmodus 2.000 lux):

Sensorens reaktionsværdi kan indstilles trinløst på 2 – 2.000 lux.

Justeringsskruen indstillet på= dagsmodus ca. 2.000 lux.

Justeringsskruen indstillet på= skumringsmodus ca. 2 lux.

For at indstille overvågningsområdet i dagslys skal justeringsskruen indstilles på

(dagsmodus).

DK DANSK

81

76

5

9

78

321

9

4

10

5

11

6

12

DE DEUTSCH

Tipp!

min.

5 min

Tipp!

min.

5 min

Tipp!

min.

5 min

Tipp!

min.

5 min

Tipp!

min.

5 min

Tipp!

min.

5 min

Tipp!

min.

5 min

110075934 10/2025

L15 S /

L16 S

L15

Ø 6mm

255x110x120 mm

272x155x108 mm

410x188x243 mm

404x188x243 mm

L1 S

L12 S

L15 S /

L16 S

L15

L1 S

L12 S

L15 S

L16 S

230 V –240 V, 50 Hz

max. 60 W / E27

I

L 1 SL 12 S

L 12

L 15 S

L 15

Tipp!

min.

5 min

Tipp!

min.

5 min

3

HERSTELLER

GARANTIE

3

MANUFACTURER'S

YEAR

WARRANTY

3

DE GARANTIE

ANS

FABRICANT

3

FABRIEKS

JAAR

GARANTIE

3

DI GARANZIA

ANNI

DEL PRODUTTORE

3

DE GARANTÍA

AÑOS

DE FABRICANTE

3

GARANTIA

ANOS

DO FABRICANTE

3

TILLVERKAR

ÅRS

GARANTI

L 16 S

Produktspezifikationen
