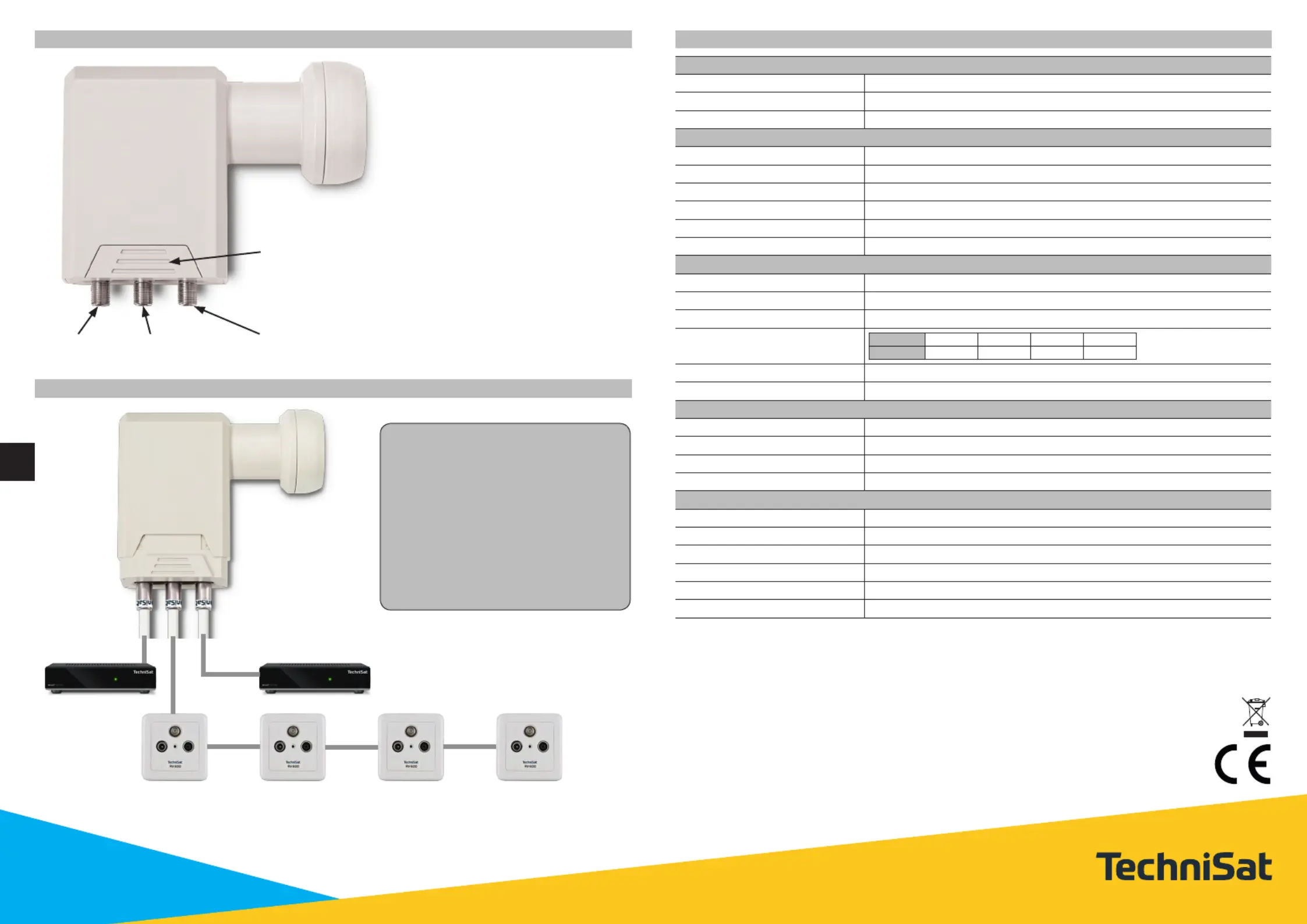

Seite 1/1

Anschlüsse

Installationsbeispiel

Technische Daten

Bezeichnung

Model TechniSat SCR-LNB

Artikel-Nr. 0017/8886

EAN 4019588178861

Empfangsbereich

Low Band Frequenz 10,7 ... 11,7 GHz

LO-Frequenz 9,75 GHz

Rauschmaß ≤ 1 dB

High Band Frequenz 11,7 ... 12,75 GHz

LO-Frequenz 10,6 GHz

Rauschmaß ≤ 1 dB

Einkabelausgang

Frequenzbereich 950 … 2.150 MHz

Anzahl der Ausgangskanäle 4

SCR Steuerung DiSEqC™ Kommandoerweiterung gemäß EN50494

Frequenz der Ausgangskanäle

UB 0 1 2 3

f/MHz 1.680 2.0401.210 1.420

Anschluss-Typ F-Buchse, IEC 61169-24

Impedanz 75 Ohm

Legacy-Ausgang

Frequenzbereich 950 … 2.150 MHz

Steuerung 11,5 ... 14 V / 16 ... 19 V, 0/22 kHz

Anschluss-Typ 2x F-Buchse, IEC 61169-24

Impedanz 75 Ohm

Allgemein

Feedaufnahme 40 mm ∅

Stromversorgung Vom Receiver: 1,5 V ... 19 V (max. 280 mA @13 V im SCR-Betrieb)

Schutzart IP66

Betriebstemperaturbereich -30° C bis +60° C

Abmessungen 59 x 123 x 143 mm (B x H x T)

Gewicht 300 g

Legacy-Ausgang

EinkabelausgangLegacy-Ausgang

Ausziehbarer

Weerschutz für

die Anschlüsse.

HINWEIS

• Verwenden Sie Koaxialkabel mit einem

Schirmungsmaß > 100 dB, wie z.B.

COAXSAT 120.

• Verwenden Sie wasserdichte Kom-

pressionsstecker zum Anschließen des

LNBs.

• Verwenden Sie nur Anschlusszubehör

(Antennendosen, Verteiler) mit integ-

rierter Entkopplungsdiode.

Antennensteckdosen

TECHNIPRO RV 600-10

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt wer-

den, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten

abgegeben werden.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 05/17

Abschri und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat ist ein eingetragenes Warenzeichen der

TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun

Produktspezifikationen

Marke:	TechniSat
Kategorie:	Nicht kategorisiert
Modell:	SCR-LNB
Breite:	123 mm
Tiefe:	150 mm
Gewicht:	300 g
Produktfarbe:	Beige
Höhe:	65 mm
Betriebstemperatur:	-30 - 60 °C
Paketgewicht:	344 g
Energieverbrauch:	280 mA
Rauschmaß:	1 dB
High-Band Ausgangsfrequenzbereich:	1100 - 2150 MHz
Low-Band Ausgangsfrequenzbereich:	950 - 1950 MHz
Low-Band LO-Frequenz:	9.75 GHz
Versorgungsspannung Ca (vertikale Polarisation):	11.5 - 14 V
Versorgungsspannung Cb (horizontale Polarisation):	16 - 19 V
