Seite 1/8

Montageanleitung

SATMAN 650 PLUS

SATMAN 850 PLUS

DigitalSat-Antenne aus Aluminium mit komple vormontierter AZ/EL-Halterung

1 Allgemeines

1.1 SATMAN 650 PLUS

Die Außeneinheit SATMAN 650 ist besonders für Einteilnehmeranlagen zum PLUS

Empfang des Satelliten ASTRA 19,2° Ost konzipiert.

1.2 SATMAN 850 PLUS

Die Außeneinheit SATMAN 850 PLUS ist vor allem zum Empfang der Satelli-

ten ASTRA 19,2° Ost und Eutelsat 13° Ost konzipiert. Auf Grund des 85 cm O-

set-Spiegels kann diese Außen einheit auch für größere Verteilanlagen (z.B. Mul-

tischalter- oder Auereitungsanlagen) eingesetzt werden. In Verbindung mit der

im Zubehör erhältlichen Halterung MULTIFEED ASTRA/EUTELSAT ist es möglich,

durch den schielenden Empfang die Satelliten ASTRA 19,2° Ost und Eutelsat 13°

Ost mit einer Außen einheit zu empfangen.

2 Auau

►Die Außeneinheit darf nur an einem speziell für die Antennenmontage an ei-

nem vorgesehenen Antennenmast, Dachsparrenmasthalter oder Wandhalter,

mit einem maxi. Rohdurchmesser von 65 mm, montiert werden.

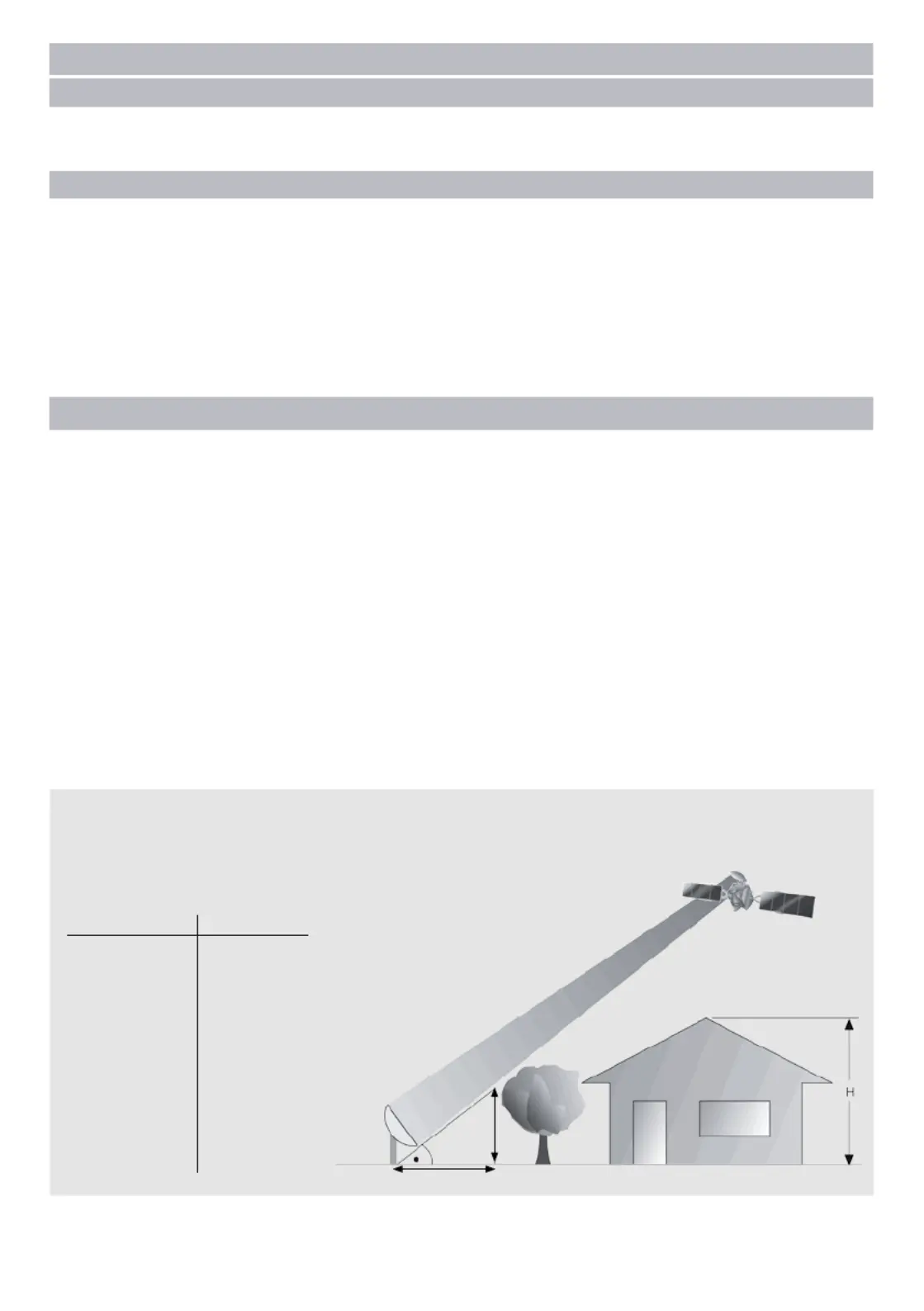

►Stellen Sie sicher, dass von dem vorgesehenen Montageplatz aus freie Sicht

zu dem gewünschten Satelliten besteht. Mit Hilfe der unten aufgeführten

Graphik können Sie ersehen, ob Sie genügend Abstand zu einem benach-

barten Hindernis eingehalten haben, um eine Abschwächung des Empfangs

durch dieses Hindernis zu vermeiden. Achten Sie darauf, dass der Spiegel

bei der Montage unter einer Terrasse nicht durch ein hervorstehendes Dach

abgeschaet wird.

Winkel „A“ in Graden

(bei einer Strecke „C“ von

1 m, Steigung „B“ in cm)

Steigung

”B”

40,40 cm

44,52 cm

48,77 cm

53,17 cm

55,40 cm

57,74 cm

60,00 cm

62,49 cm

64,90 cm

67,45 cm

Winkel

Elevation “A”

22°

24°

26°

28°

29°

30°

31°

32°

33°

34°

So leicht kann ein Hindernis übersprungen werden

Strecke „C“ = 1m

Steigung

“ ” in cmB

ca. 6 m

Eutelsat

ASTRA

Direkte Ausrichtung

Eutelsat 13° Ost

Eutelsat

ASTRA

Direkte Ausrichtung

ASTRA 19,2° Ost

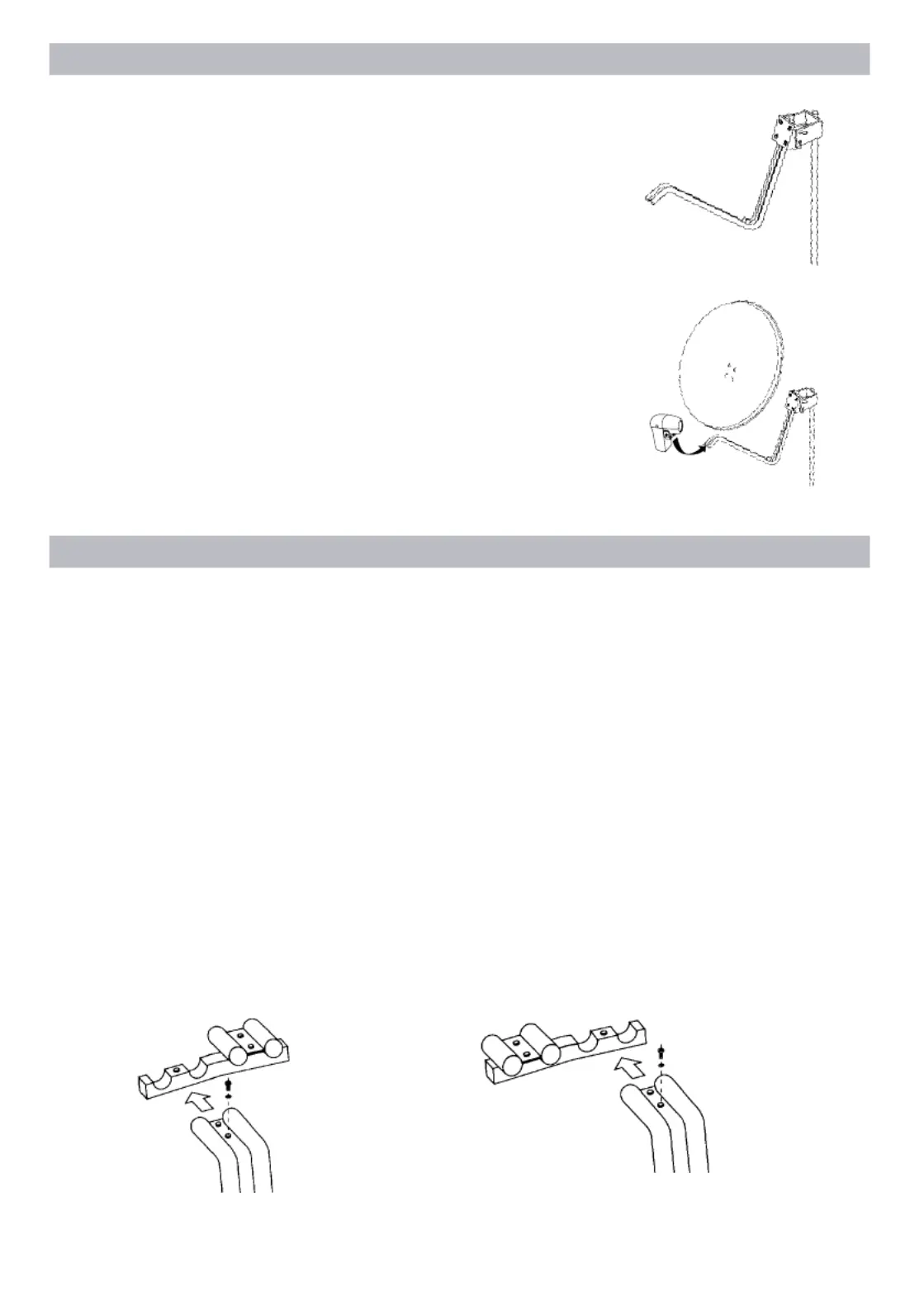

3 Montage

1. Befestigen Sie den Spiegelhalter an den dafür vor-

gesehenen Mast. Ziehen Sie dabei die Schrauben

nicht ganz fest. Die Halterung muss sich noch dre-

hen lassen.

2. Lösen Sie die 4 Innensechskantschrauben am Spie-

gelhalter, um den Spiegel an den Schlüsselloch-

bohrungen einzuhängen. Bei SATMAN 850 PLUS

Spiegel lösen Sie zusätzlich den Abstandshalter.

3. Befestigen Sie nun den Spiegel mit Hilfe der Innen-

sechskantschrauben am Spiegelhalter. Bei SATMAN

850 Spiegel montieren Sie zusätzlich den PLUS

Abstandshalter.

4. Schieben Sie das LNB-Gehäuse auf den Feedhalter

und schrauben Sie es mit der selbstschneidenden

Innensechskantschraube fest.

4 Multifeed-Betrieb (Nur bei SATMAN 850 PLUS)

Befestigen Sie die Multifeedhalterung mit einer Innensechskantschraube am

Feedhalter. Ein neu zu installierendes System sollte direkt auf die Eutelsat Satel-

liten ausgerichtet werden. Falls Sie eine bestehende Anlage nachrüsten möch-

ten, können Sie die Multifeedhalterung so anbringen, dass die Eutelsat Satelliten

schielend empfangen. Eine Neuausrichtung des Systems ist somit nicht notwen-

dig. Gegebenenfalls müssen Sie die Ausrichtung jedoch optimieren. Beachten Sie

bie, dass nicht alle Eutelsat Programme einwandfrei empfangen werden kön-

nen.

Schieben Sie das zweite LNB-Gehäuse auf das kurze Doppelrohrstück und befes-

tigen Sie es ebenfalls mit einer selbstschneidenden Innensechskantschraube.

Produktspezifikationen

Marke:	TechniSat
Kategorie:	Nicht kategorisiert
Modell:	Satman 850 Plus
Breite:	850 mm
Gewicht:	5200 g
Höhe:	870 mm
Verpackungsbreite:	880 mm
Verpackungstiefe:	240 mm
Verpackungshöhe:	950 mm
Paketgewicht:	8800 g
