Universal-SCR 8+2 LNB
Lies die bedienungsanleitung für TechniSat Universal-SCR 8+2 LNB (2 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 4.2 Sterne aus 2 Bewertungen. Hast du eine Frage zu TechniSat Universal-SCR 8+2 LNB oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

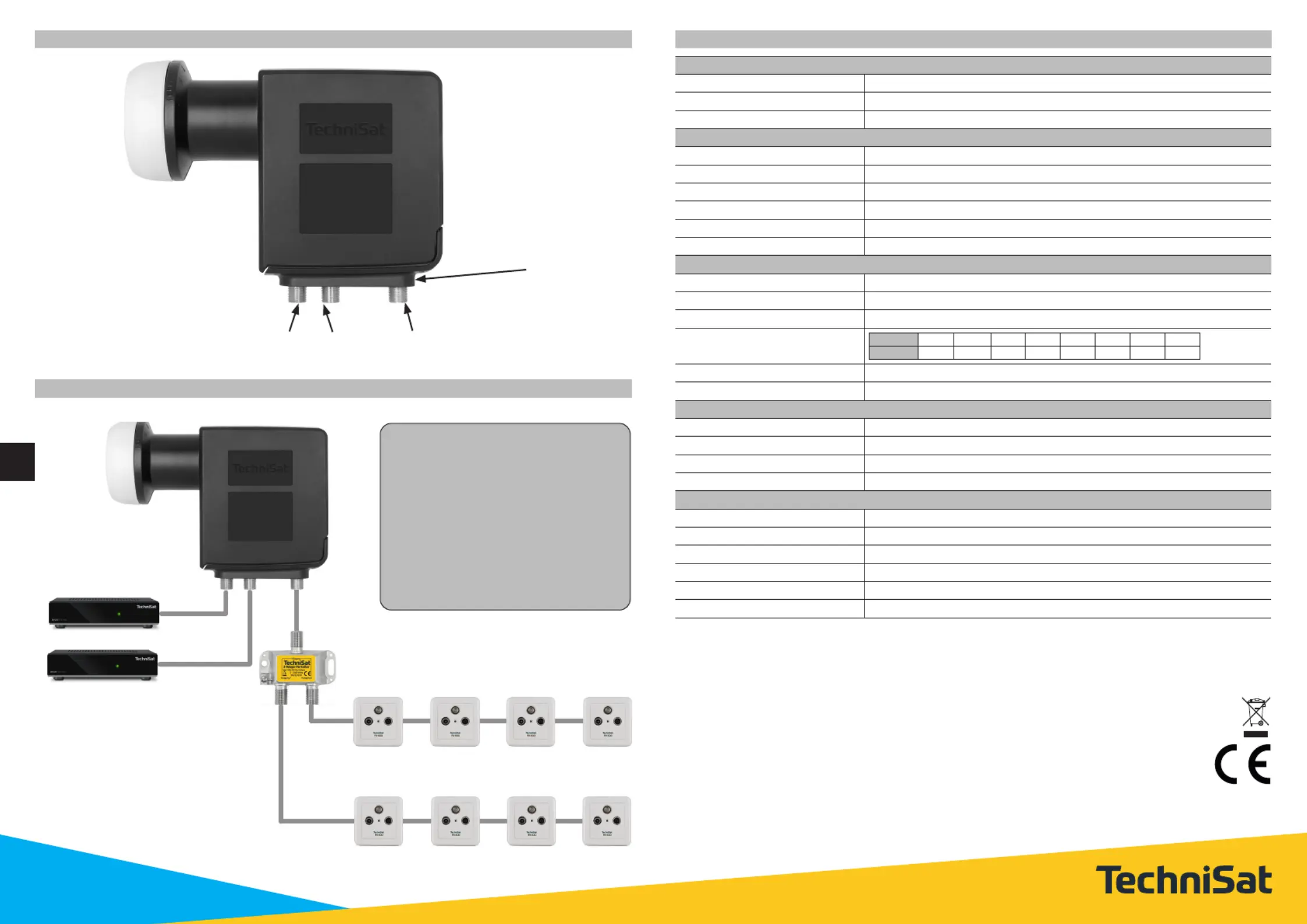

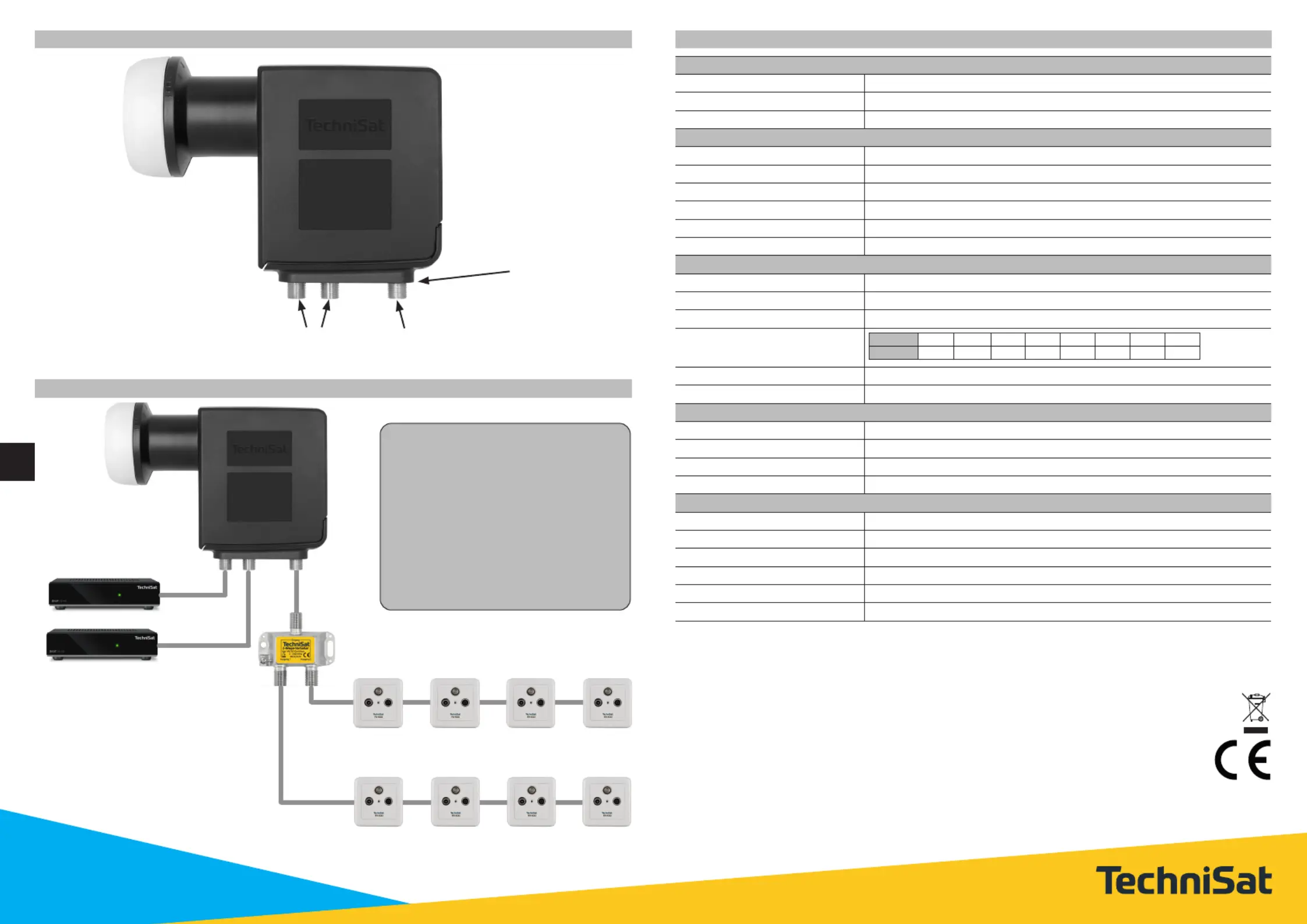

Seite 1/2
Anschlüsse
Installationsbeispiel
Technische Daten
Bezeichnung
Model TechniSat Universal-SCR 8+2 LNB
Artikel-Nr. 0000/8312
EAN 4019588083127
Empfangsbereich
Low Band Frequenz 10,7 ... 11,7 GHz
LO-Frequenz 9,75 GHz
Rauschmaß ≤ 1 dB
High Band Frequenz 11,7 ... 12,75 GHz
LO-Frequenz 10,6 GHz
Rauschmaß ≤ 1 dB
Einkabelausgang
Frequenzbereich 950 … 2.150 MHz
Anzahl der Ausgangskanäle 8
SCR Steuerung DiSEqC™ Kommandoerweiterung gemäß EN50494
Frequenz der Ausgangskanäle
UB 1 2 3 4 5 6 7 8
f/MHz 1.284 1.400 1.516 1.632 1.864 1.980 2.0961.748
Anschluss-Typ F-Buchse, IEC 61169-24
Impedanz 75 Ohm
Legacy-Ausgang
Frequenzbereich 950 … 2.150 MHz
Steuerung 11,5 ... 14 V / 16 ... 19 V, 0/22 kHz
Anschluss-Typ 2x F-Buchse, IEC 61169-24
Impedanz 75 Ohm
Allgemein
Feedaufnahme 40 mm ∅
Stromversorgung Vom Receiver: 1,5 V ... 19 V (max. 280 mA @13 V im SCR-Betrieb)
Schutzart IP66
Betriebstemperaturbereich -30° C bis +60° C
Abmessungen 59 x 115 x 150 mm (B x H x T)
Gewicht 255 g
Legacy-Ausgang
Einkabelausgang
Ausziehbarer
Weerschutz für
die Anschlüsse.
HINWEIS
• Verwenden Sie Koaxialkabel mit einem
Schirmungsmaß > 100 dB, wie z.B.
COAXSAT 120.
• Verwenden Sie wasserdichte Kom-
pressionsstecker zum Anschließen des
LNBs.
• Verwenden Sie nur Anschlusszubehör
(Antennendosen, Verteiler) mit integ-
rierter Entkopplungsdiode.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt wer-
den, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten
abgegeben werden.
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 06/20
Abschri und Vervielfältigung nur mit Genehmigung des Herausgebers.
TechniSat ist ein eingetragenes Warenzeichen der
TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun
DE
Antennensteckdosen
TECHNIPRO RV 600-10
2-Wege-Verteiler
0022/3220
Wyjścia
Przykład instalacji
Dane techniczne
Oznaczenie
Model TechniSat Universal-SCR 8+2 LNB
Numer artykułu 0000/8312
EAN 4019588083127
Zakres odbioru
Dolny zakres częstotliwości 10,7 ... 11,7 GHz
Dolny oscylator 9,75 GHz
Współczynnik szumów ≤ 1 dB
Górny zakres częstotliwości 11,7 ... 12,75 GHz
Dolny oscylator 10,6 GHz
Współczynnik szumów ≤ 1 dB
Wyjście jednoprzewodowe
Zakres częstotliwości 950 … 2.150 MHz
Liczba kanałów wyjściowych 8
SCR Protokół SCR zgodny z EN 50494
Częstotliwość kanałów
wyjściowych
UB 1 2 3 4 5 6 7 8
f/MHz 1.284 1.400 1.516 1.632 1.864 1.980 2.0961.748
Typ złącza F-złącze, IEC 61169-24
Impedancja 75 Ohm
Wyjście typu Legacy
Zakres częstotliwości 950 … 2.150 MHz
Kontrola 11,5 ... 14 V / 16 ... 19 V, 0/22 kHz
Typ złącza 2x F-złącze, IEC 61169-24
Impedancja 75 Ohm
Ogólne
Średnica mocowania 40 mm ∅
Zasilanie Z odbiornika: 1,5 V ... 19 V (max. 280 mA @13 V w trybie SCR)
Obudowa IP66
Temperatura otoczenia -30° C do +60° C
Wymiary, bez podstawy 59 x 115 x 150 mm (Szer x Wys x Gł)
Waga 255 g
Wyjście typu Legacy
Wyjście
jednoprzewodowe
Wysuwana ochro-
na wyjść
WSKAZÓWKA
• Zalecane stosowanie przewodów
o wysokim ekranowaniu > 100 dB
np. COAXSAT 120.
• Zalecane jest użycie złącz
kompresyjnych.
• Należy stosować gniazda oraz
Rozgałęźniki z wbudowaną diodą.
Po zakończeniu działania, produktu nie należy wyrzucać wraz ze zwykłymi odpadami
domowymi, lecz musi być dostarczony do punktu zbiórki zużytego sprzętu elektrycznego
i elektronicznego.
TechniSat SCR-LNB posiada znak CE i spełnia wymagane przez UE normy.
TechniSat zastrzega sobie prawo do zmian i błędów w druku. Stan 06/2020
TechniSat są zarejestrowanymi znakami towarowymi
TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun
PL
Gniazda antenowe
TECHNIPRO RV 600-10
2 drożny rozdzielacz
0022/3220
