Seite 1/4
Installationsanleitung

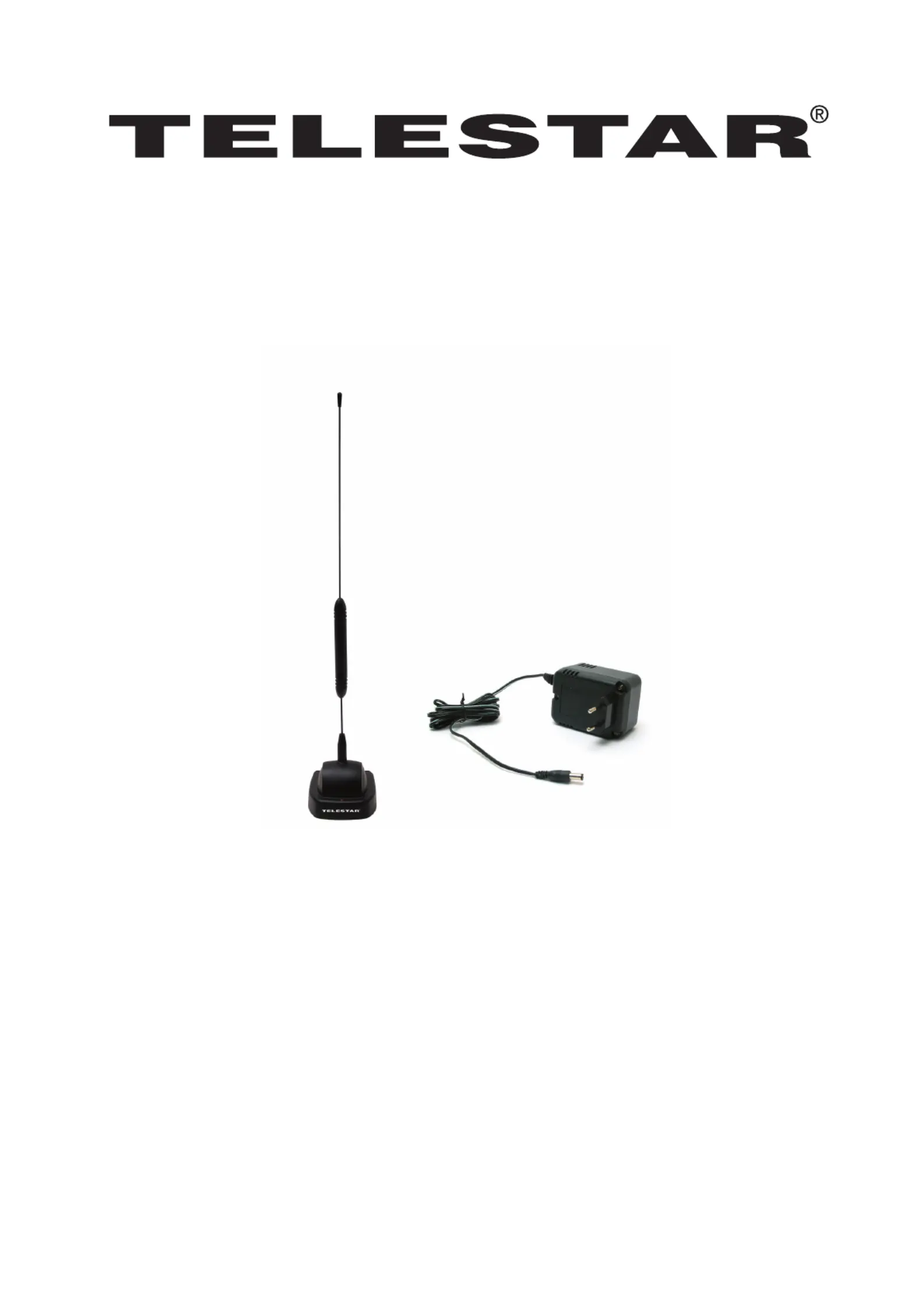

TELESTAR STARFLEX T4 plus
Bitte zuerst lesen:
Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, über-
prüfen Sie zunächst die Lieferung auf Vollständigkeit. Im Liefe-
rumfang sind enthalten:
1. Antenne
2. Antennensockel mit Verbindungskabel Antenne-Receiver
3. Adapterstecker zur Montage der Antenne an Receivern mit
Schraubbuchse
4. Netzteil
5. Bedienungsanleitung
Entsorgungshinweis:
Die Verpackung Ihres Gerätes besteht ausschließlich aus wieder verwertbaren Materi-
alien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu.
Achten Sie darauf, dass Elektronikschrott nicht in den Hausmüll gelangt, sondern sach-
gerecht entsorgt wird (Rücknahme durch den Fachhandel, Sondermüll).
Achtung! Wichtige Sicherheitshinweise:
VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS ZU VERMEIDEN,
SOLLTEN SIE NIEMALS DAS GEHÄUSE ÖFFNEN. ES BEFINDEN SICH IM GERÄT
KEINE TEILE DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN, BEI BEDARF
WENDEN SIE SICH AN QUALIFIZIERTE SERVICEFACHKRÄFTE.
SICHERHEITSVORKEHRUNGEN:
Diese DVB-T Zimmerantenne wurde nach Vorgaben internationaler Sicherheitsstan-
dards hergestellt. Zu ihrem eigenen Schutz sollten Sie die Sicherheitsvorkehrungen
sorgfältig durchlesen, bevor Sie ihr neues Gerät in Betrieb nehmen. Der Hersteller
übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und
durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.
1. Wenn Sie die Antenne aufstellen, sorgen Sie dafür, dass an allen Seiten ein freier
Raum von etwa 5 cm zur Verfügung steht, damit die Luft ungehindert zirkulieren kann
und das Gerät sich nicht überhitzt.
2. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende Kerze, auf oder
unmittelbar neben das Gerät.
3. Die Antenne darf niemals Flüssigkeiten oder Spritzwasser ausgesetzt werden. Stel
-
len Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen in die Nähe der An-
tenne.
4. Bei Netzbetrieb muss das Stromkabel korrekt angeschlossen werden. Berühren Sie
niemals mit feuchten oder nassen Händen das Stromkabel oder den Stecker.
5. Die Antenne sollte bei Temperaturen von 5ºC bis 40ºC betrieben werden. Verwenden
Sie das Gerät nur in einem gemäßigten Klima, nicht unter tropischen Bedingungen.
Betriebspausen:
Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Ur-
laub) vom Netz getrennt werden.
Technische Daten TELESTAR STARFLEX T4 plus
- Empfangsbereiche
VHF: 174 - 230 MHz (BIII)
UHF: 470 - 862 MHz
- Netzteil
Eingangsspannung: 230V AC
Ausgangsspannung: 6V DC
- Leistungsaufnahme der Antenne
ca. 1W bis 1,5W
Installationsanleitung
Die TELESTAR STARFLEX T4 plus ist eine aktive DVB-T Zimmerantenne, die ihre Spannung sowohl
über den DVB-T Receiver als auch über das mitgelieferte Netzteil beziehen kann.
ACHTUNG: bitte verwenden Sie das Netzteil nur dann, wenn der an die STARFLEX T4 angeschlossene
DVB-T Receiver keine eigene Spannung zur Speisung der Antenne abgibt.
Installation (ohne Netzteil)
Installationsschritte:
1. schrauben Sie die Antenne (Teil 1) auf den Antennensockel (Teil 2)
2. verbinden Sie die montierte Antenne mit Hilfe des Verbindungskabels mit Ihrem DVB-T Receiver, be
-
nutzen Sie hierfür – falls notwendig – den Adapterstecker (Teil 3)
3. Schalten Sie Ihren DVB-T Receiver ein. Sollte die rote Kontrollleuchte am Antennensockel leuchten,
wird die STARFLEX T4 mit Spannung versorgt.
Installation (mit Netzteil)
Installationsschritte:
1. schrauben Sie die Antenne (Teil 1) auf den Antennensockel (Teil 2)
2. verbinden Sie die montierte Antenne mit Hilfe des Verbindungskabels mit Ihrem DVB-T Receiver, be
-
nutzen Sie hierfür – falls notwendig – den Adapterstecker (Teil 3)
3. Verbinden Sie die Antenne über den Anschluss am Antennensockel mit dem Netzteil (Teil 4)
4. Stecken Sie das Netzteil in eine Steckdose, die rote Kontrollleuchte am Antennensockel sollte nun
leuchten.
DVB-T Receiver
Teil 1
Teil 2
Teil 3
Teil 4
