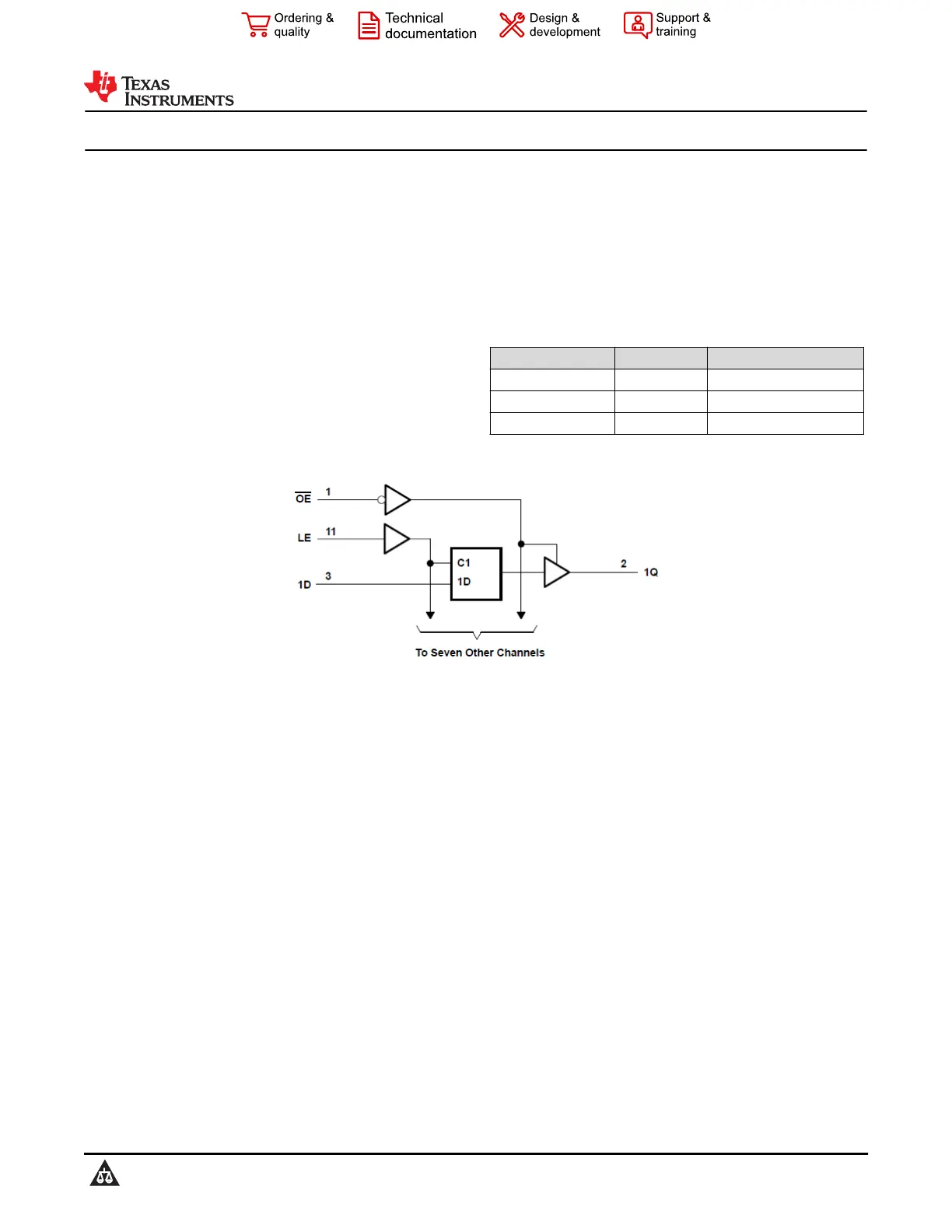

CDx4HC373 Octal Transparent D-Type Latches With 3-State Outputs
1 Features
•2-V to 6-V V
CC
operation
•Wide operating temperature range of
–55℃ to 125℃
•Balanced propagation delays and transition times
•Standard outputs drive up to 15 LS-TTL loads
•Significant power reduction compared to LS-TTL
Logic ICs
2 Description
The ’HC373 devices are octal transparent D-type
latches designed for 2-V to 6-V V
CC
operation.
When the latch-enable (LE) input is high, the Q
outputs follow the data (D) inputs. When LE is low,
the Q outputs are latched at the logic levels of the D
inputs.
Device Information
PART NUMBERPACKAGE
(1)
BODY SIZE (NOM)
CD74HC373MSOIC (20)12.80 mm × 7.50 mm
CD74HC373EPDIP (20)25.40 mm × 6.35 mm
CD54HC373FCDIP (20)26.92 mm × 6.92 mm
(1)For all available packages, see the orderable addendum at
the end of the data sheet.
Logic Diagram (positive logic)
CD54HC373, CD74HC373
SCLS452C – FEBRUARY 2001 – REVISED MAY 2022
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
