MMBZxxVAL Dual Channel Zener Diode
1 Features
•IEC 61000-4-2 ESD protection:
–±30kV contact discharge
–±30kV air-gap discharge
•IEC 61643-321 surge protection:
–Up to 1.7A (10/1000µs)
•Low leakage current: 50nA (max)
•Temperature range: –55°C to +150°C
•Leaded packages used for automatic optical
inspection (AOI)
2 Applications
•Overvoltage protectection
•CAN/LIN transient suppression
•Dual channel unidirectional or single channel
bidirectional
3 Description
The MMBZxxVAL is a dual channel unidirectional or
single channel bidirectional ESD in common anode
configuration. The device's relatively low capacitance
and low leakage features enable use in higher speed
applications.
The MMBZxxVAL is packaged in the SOT-23,
providing two channels of robust transient protection
in one space-efficient form factor.
Package Information
PART NUMBERPACKAGE
(1)
PACKAGE SIZE
(2)
MMBZxxVALDBZ (SOT-23, 3)2.92mm × 2.37mm
(1)For more information, see Section 8.
(2)The package size (length × width) is a nominal value and
includes pins, where applicable.
12
3

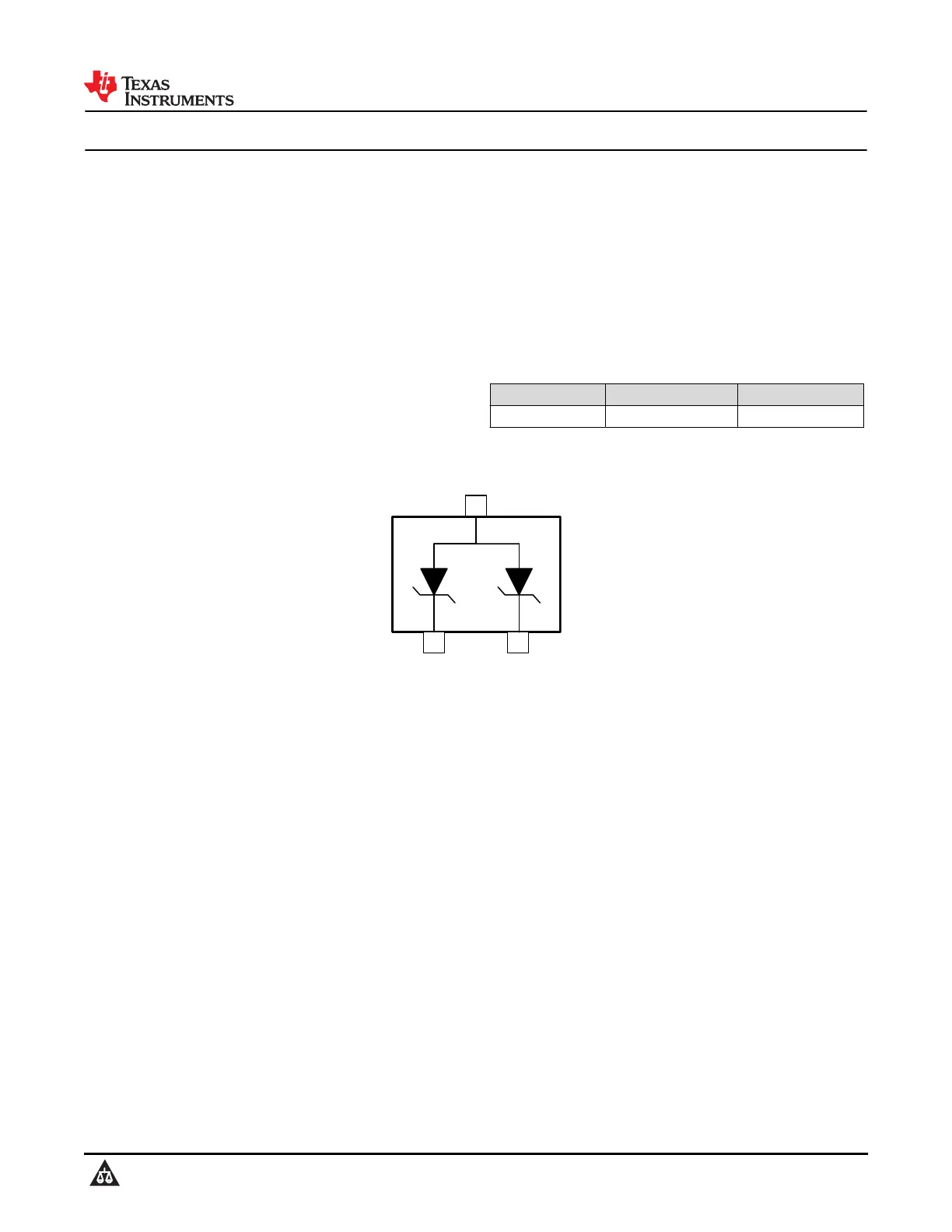

Functional Block Diagram
MMBZ15VAL, MMBZ27VAL
SLVSJ23 – JUNE 2025
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
