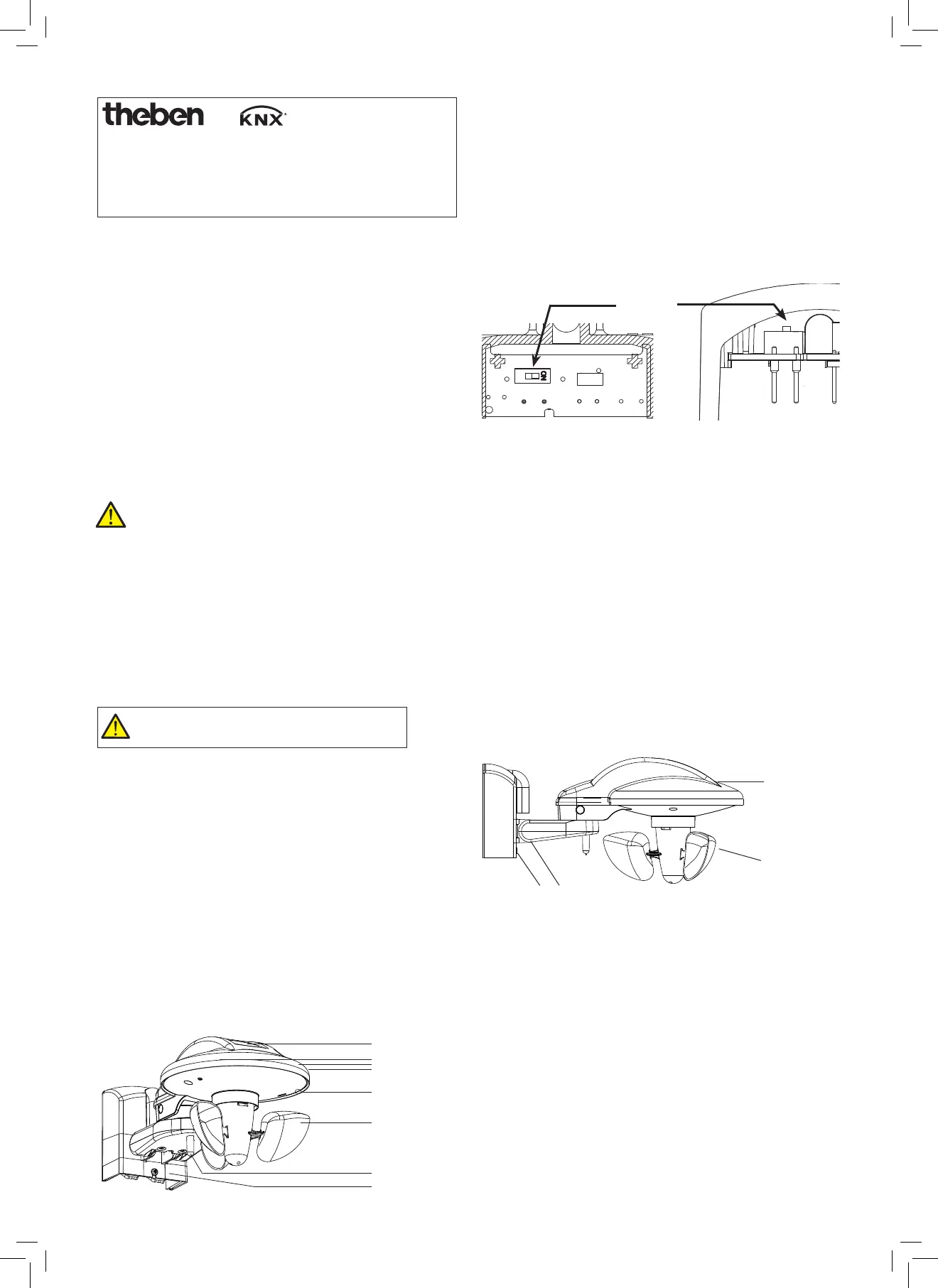

Meteodata 140 S 24V KNX 1409201

Meteodata 140 S 24V GPS KNX 1409204

Wetterstation

307032 04

1. Bestimmungsgemäße Verwendung

2. Sicherheitshinweise

Montage ausschließlich von Elektrofachkraft durchführen

lassen!

Für die fachgerechte Verlegung der Busleitungen und die Inbe-

triebnahme der Geräte die Vorgaben der EN 50428 für Schalter

oder ähnliches Installationsmaterial zur Verwendung in der

Gebäudesystemtechnik beachten!

Eingriffe und Veränderungen am Gerät führen zum Erlöschen

des Garantieanspruches.

Schutzkleinspannung beachten.

Die Wetterstation erfaßt Temperatur, Helligkeit und Windge-

schwindigkeit. Zusätzlich ist ein Regensensor an der Oberseite

eingebaut. Das Gerät wird an Gebäuden eingesetzt.

Über ein integriertes GPS-Modul können Zeit/Datum und Position

empfangen werden (bei Meteodata 140 S 24V GPS KNX –

1409204).

Mit Hilfe der ETS (Engineering Tool Software) können die

Applikationsprogramme ausgewählt, die spezifischen Parameter

und Adressen vergeben und in das Gerät übertragen werden.

Regensensor wird im Betrieb heiß!

Regensensor nicht berühren.

• Regen wird erst dann erkannt, wenn der Regensensor

ausreichend benetzt ist. Es kann zwischen den ersten

Regentropfen eines Schauers und dem Zeitpunkt, an dem

Regen erkannt wird, eine Verzögerung geben.

• Nach Endes des Regens kann es trotz Heizung mehrere

Minuten dauern, bis der Sensor wieder trocken ist und das

Gerät dies richtig erkennt.

• Achtung: Eine Markise/Jalousie benötigt zum Einfahren bei

Wind einige Zeit. Die Windschwellen unter dem vom

Markisen-/Jalousienhersteller angegebenen Wert para-

metrieren.

3. Beschreibung

4. Montage

1 Regensensor mit Heizung

2 drei Lichtsensoren (vorne, rechts und links)

3 Programmiertaste und Programmier-LED für die physikalische

Adresse

4 Windrad

5 Temperatursensor

6 Wandhalter mit Anschluss für 24 V und

Busanschluss (KNX)

Den Windsensor nicht im Windschatten montieren.

Einfallende Schatten (z. B. von Masten usw.) und Lichtreflexe

vermeiden.

Montageposition beachten

– Regensensor nach oben

– Windrad nach unten

Wandbefestigung

Wandhalter mit den beigelegten Schrauben und Unterleg-

scheiben (siehe Kap. 5) an der Wand etc. befestigen.

Die Unterlegscheiben sind wichtig, um die Schutzart IP 44 zu

erreichen.

Leitungen durch die Gummidichtungen führen und in die

Klemmen stecken.

Schrauben  lösen.

Wetterstation von oben in den Wandhalter schieben.

Schraube

 festziehen.

Wetterstation waagrecht ausrichten und Schrauben 

festziehen.

Spannungsversorgung einstellen

Regensensor

Windrad

Schrauben:  





1

2

3

4

6

5

ONSchalter auf ON (Auslieferzustand) stellen, wenn ein

externes Netzteil verwendet wird

Schalter

1Schalter auf 1 stellen, wenn die Hilfsspannung des

KNX-Netzteils verwendet wird

1
