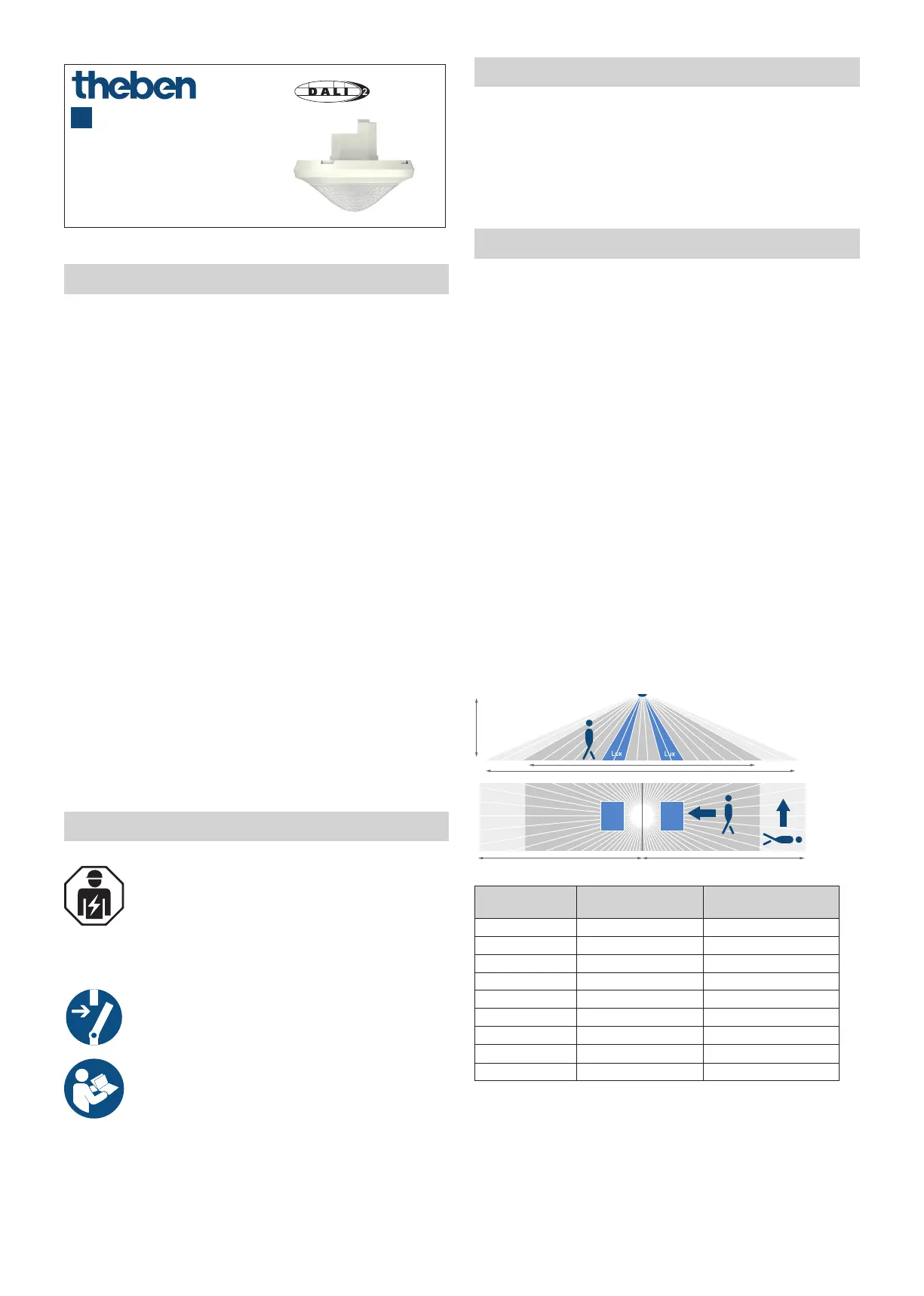

thePassa P360-221 DALI UP WH

2010340

307421 01

06.02.2020

Präsenzmelder

DE

1. Allgemeine Infos

•

Passiv-Infrarot-Präsenzmelder für Deckenmontage

•

2 Betriebsarten für Kanal Licht, umschaltbar:

– 1 Lichtkanal DALI Broadcast (Auslieferzustand) oder

– 2 Lichtkanäle DALI adressierbar

•

DALI-2 zertiziert

•

2 separate Erfassungszonen

•

Rechteckiger Erfassungsbereich (max. 30 m x 5 m / 150 m

2

)

•

Betrieb Schalten oder Konstantlichtregelung mit

Stand-by Funktionalität

•

Mischlichtmessung für Fluoreszenzlampen (FL/PL/ESL),

Halogen-/Glühlampen und LEDs geeignet

•

Adaptive 2-Kanal-Lichtmessung

•

Betrieb als Voll- oder Halbautomat, umschaltbar

•

Verkürzung der Nachlaufzeit bei kurzer Anwesenheit

(Kurzzeit-Präsenz)

•

1 Präsenzkanal für externes DALI-Relais, z. B. für

HLK-Steuerung

•

Zubehör: Management-Fernbedienung SendoPro 868-A

(optional) (kurz: SendoPro); Benutzer-Fernbedienung

theSenda S (optional) (kurz: theSenda S); Service-Fern-

bedienung theSenda P (optional) (kurz: theSenda P); App-

Fernbedienung theSenda B (optional) und dazugehörige

App „theSenda Plug“ (iOS/Android) (kurz: theSenda B/

App); Cover 110: 9070591 (grau), 9070592 (Sonderfarbe)

2. Sicherheit

Montage und Installation ausschließlich durch

eine Elektrofachkraft, einer Person mit geeigneter

fachlicher Ausbildung, mit Kenntnissen und

Erfahrung, so dass sie Gefahren erkennen und

vermeiden kann, die von der Elektrizität ausgehen

können.

Vor der Montage/Demontage Netzspannung

freischalten und Freischaltung sicherstellen.

Anleitung vollständig lesen und beachten.

Vor Inbetriebnahme und Gebrauch des Produktes

Betriebsanleitung beachten.

3. Bestimmungsgemässe Verwendung

•

Der Präsenzmelder wird in Durchgangsbereichen, Trep-

pen, Garagen, Keller und Lagerhallen zur Steuerung von

Beleuchtung sowie HLK eingesetzt.

•

Der Präsenzmelder ist für die Installation im Innenraum

vorgesehen.

4. Montage

Erfassungsbereich

LDer rechteckige Erfassungsbereich ermöglicht eine voll-

ständige Korridorabdeckung.

LDer Erfassungsbereich ist in zwei Zonen eingeteilt. Diese

lassen sich per Fernbedienung einzeln aktivieren bzw.

deaktivieren (nur bei 1 Lichtkanal DALI-Broadcast).

LEmpfohlene Montagehöhe: 2,0 m – 6,0 m.

Mit zunehmender Montagehöhe verringert sich die Emp-

ndlichkeit des Präsenzmelders. Ab 3,5 m Montagehöhe

sollten sich die Erfassungsbereiche mehrerer Melder in

den Randzonen überlappen.

LDie Erfassungsreichweite nimmt mit zunehmender Tempe-

ratur ab.

LAufgrund der Gehrichtung (frontal/quer) ist der Erfas-

sungsbereich in unterschiedliche Bereiche aufgeteilt.

Erfassungsbereiche Zone 1 und Zone 2 (Auslieferzustand)

A

r

t

r

t

Zone 1Zone 2

Montagehöhe (A)gehende Personen

frontal (r)

gehende Personen

quer (t)

2,0 m16 x 3,5 m (56 m

2

)16 x 3,5 m (56 m

2

)

2,5 m18 x 4 m (72 m

2

)22 x 4 m (88 m

2

)

3,0 m20 x 4,5 m (90 m

2

)30 x 4,5 m (135 m

2

)

3,5 m20 x 5 m (100 m

2

)30 x 5 m (150 m

2

)

4,0 m20 x 5 m (100 m

2

)30 x 5 m (150 m

2

)

4,5 m20 x 5 m (100 m

2

)30 x 5 m (150 m

2

)

5,0 m20 x 5 m (100 m

2

)30 x 5 m (150 m

2

)

5,5 m20 x 5 m (100 m

2

)30 x 5 m (150 m

2

)

6,0 m20 x 5 m (100 m

2

)30 x 5 m (150 m

2

)

Alle Angaben sind Richtwerte (Erfassungsbereiche nach sensNorm IEC 63180,

siehe Datenblatt).

Produktspezifikationen
