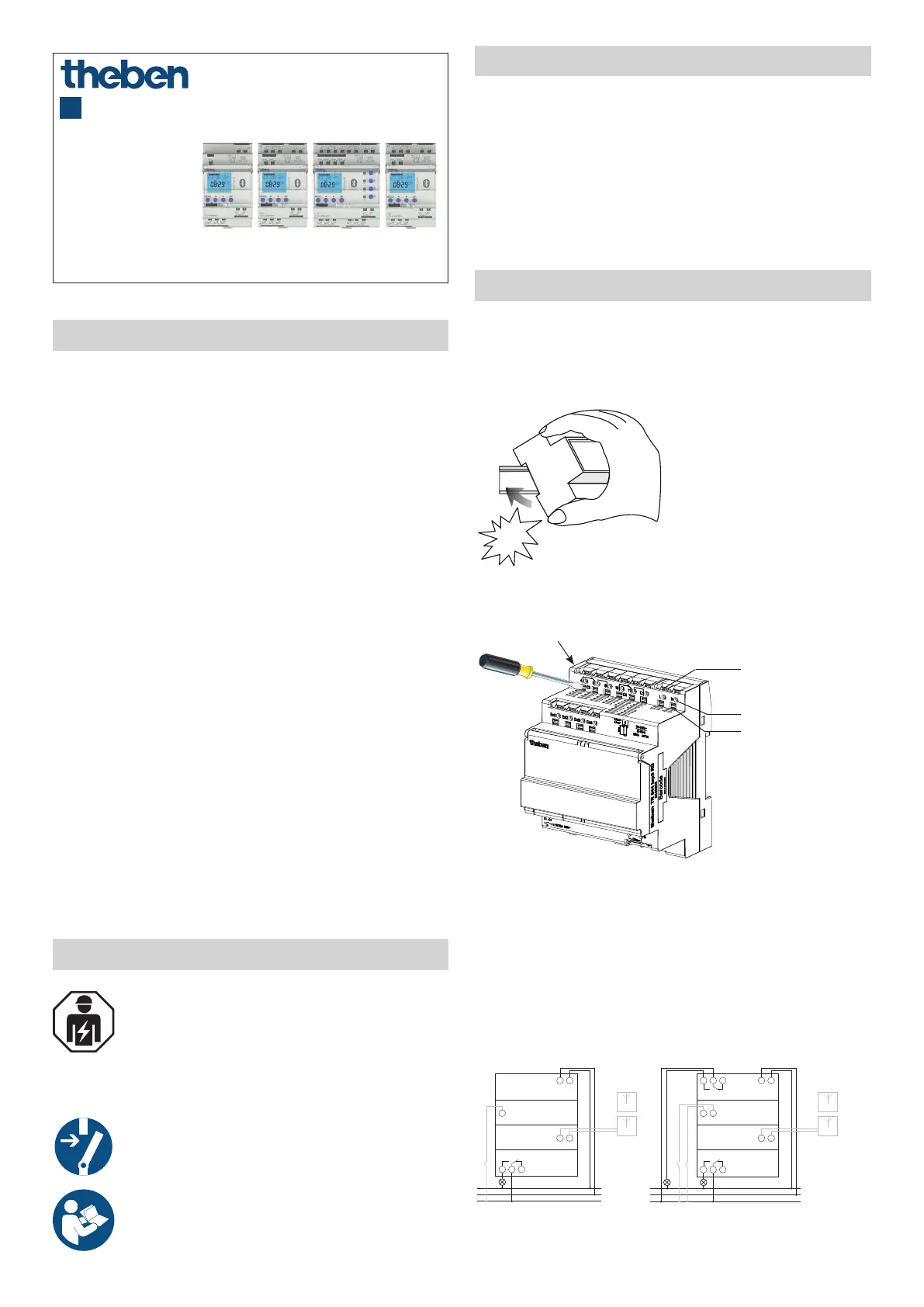

Seite 1/11
1
TR 641 top3 BLE RC
6410330
TR 642 top3 BLE RC
6420330
TR 644 top3 BLE RC
6440330
TR 642 top3 12–24V RC
6424330
307658
12.12.2024
Zeitschaltuhr
DE
1. Allgemeine Infos
•
Digitale Zeitschaltuhr mit Jahres- und Astroprogramm
•
Das Gerät ist für die Montage auf DIN-Schiene vorgese-
hen (nach EN 60715) und entspricht Typ 1 BSTU nach
IEC/EN 60730-2-7
•
Bluetooth integriert
•
16 Sonderprogramme, 800 Speicherplätze
•
Programmierbar mit PC-Set OBELISK top2/3 (9070409);
mit PC und der Software OBELISK top3 und über mobile
Endgeräte mit der App OBELISK top3
•
Zeitsynchronisation durch Anschluss einer externen DCF-
oder GPS/GNSS-Antenne (bei GPS/GNSS Positionsbe-
stimmung für Astroprogramm)
•
Ausführungen:
TR 641 top3 BLE RC: 1 Kanal, 1 externer Eingang (RC),
BLE
TR 642 top3 BLE RC: 2 Kanäle, 2 externe Eingänge (RC),
BLE
TR 644 top3 BLE RC: 4 Kanäle, 4 externe Eingänge (RC),
BLE
TR 642 top3 12–24V RC: 2 Kanäle, 2 externe Eingänge
(RC), BLE
•
Zubehör:
PC-Software OBELISK top3, Speicherkarte OBELISK
top2/3 (9070407), OBELISK top3 (9070130), App
OBELISK top3 (für Android, iOS), Antenne RC-GNSS
R (9070807), Antenne RC GNSS (9070823), Antenne
RC-DCF (9070410)
2. Sicherheit
Montage und Installation ausschließlich durch
eine Elektrofachkraft, einer Person mit geeigneter
fachlicher Ausbildung, mit Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und
vermeiden kann, die von der Elektrizität ausgehen
können.
Vor der Montage/Demontage Netzspannung
freischalten und Freischaltung sicherstellen.
Vor Inbetriebnahme und Gebrauch des Produktes
Betriebsanleitung vollständig lesen und beachten.
3. Bestimmungsgemäße Verwendung
•
Die Zeitschaltuhr wird z. B. verwendet für Lichtsteuerun-
gen, Pausenklingeln in Schulen, Kirchenglocken, Lüftun-
gen, Klingelanlagen etc.
•
Verwendung nur in geschlossenen, trockenen Räumen
!
Nicht verwenden an Schutzeinrichtungen, wie z. B.
Fluchttüren, Brandschutzeinrichtungen etc.
4. Montage und Anschluss
Zeitschaltuhr montieren
Auf DIN-Schiene montieren.
TH 35-7,5
(DIN EN 60715)
click
Prüfabgriff
Leitung 45°
Federsteck-
klemmenöffner
DuoFix-
Federsteckklemme
Zeitschaltuhr anschließen
!
Korrekter Anschluss zur einwandfreien Funktion der Null-
durchgangsschaltung erforderlich.
!
Gerät mit einem vorgeschalteten Leitungsschutzschalter
Typ B oder C (EN 60898-1) von max. 16 A absichern.
C1
1 2 3
N
L
L
L N
Ext1
max. 100 m
Data
RC DCF
RC GNSS
C2
C1
1 2 3
4 5 6
N
L
L
L N
Ext1
max. 100 m
max. 100 m
Ext2
Data
RC DCF
RC GNSS
TR 641 top3 BLE RC TR 642 top3 BLE RC
2
C2 C4
C1
1 2 3 7 8 9
4 5 6 10 11 12
N
L
L
C3
L N
Ext1
max. 100 m
max. 100 m
max. 100 m
max. 100 m
Ext2 Ext3 Ext4
Data
RC DCF
RC GNSS
C2
C1
1 2 3
4 5 6
Ext1
max. 100 m
max. 100 m
Ext2
Data
N
12–24 V
L
+
~
–
~
+
~
–
~
RC DCF
RC GNSS
TR 644 top3 BLE RC TR 642 top3 12–24V RC
Leitung anschließen
Leitung auf 8 mm (max. 9) abisolieren.
Leitung in 45° in die geöffnete DuoFix-Steckklemme stecken.
L 2 Leitungen pro Klemmposition möglich.
Um die DuoFix-Steckklemme zu öffnen, Schraubendreher
nach unten drücken.
Leitung lösen
Federsteckklemmenöffner mit dem Schraubendreher nach
unten drücken.
Antennen anschließen
Sie können DCF- oder GPS/GNSS-Antennen anschließen, um
die Zeitschaltuhr über das Zeitsignal zu synchronisieren.
Antennensymbol im Display
kein Antennensymbol Antenne nicht angeschlossen
Antennensymbol blinkt Antenne angeschlossen
5. Gerätebeschreibung
Display und Tasten
MENU
– Display aktivieren
– Menü öffnen
– Menü abbrechen
– ESC
(Menü verlassen)
OK
–Auswahl
speichern
–Auswahl
bestätigen
Uhrzeit
Sonnenaufgang/-
untergang
Datum
Kanalzustand
C1–C4
On = Ein
Off = Aus
Wochentag
Anzeige der aktiven Tasten
mit Funktionen
Programmierte
Schaltzeit
Antenne
06
12
18
24
MENU OK
OKMENU
Wahlmöglichkeiten
werden angezeigt
Bedienprinzip
JA
Bestätigung
OK
drücken
NEIN
Ändern/
Wechseln
t u
drücken
1. Textzeile lesen
Text/Symbol stellt
Frage dar
2. Entscheidung treffen
Übersicht Menüführung
PROGRAMM GESAMT-
SIMULATION
ZEIT/DAT
OPTIONEN ENDE
UHRZEIT
DATUM
SO-WI
WOCHENTAG
DATUMS-
FORMAT
ZEITFORMAT
OSTERREGEL
ENDE
ASTRO
EXT-EINGANG
MENU
u u u
u
u
KANAL C1
STANDARD P0
SONDER 1 P1
SONDER 2 P2
SONDER 15
EIN
SONDER 16
AUS
ALLES
LOESCHEN
...
BETRIEBS-
STD-ZÄHLER
SPRACHE
PIN
LCD-BE-
LEUCHTUNG
EARTH HOUR
BLUETOOTH
WERKSEIN-
STELLUNGEN
INFO
ENDE
MANUELL
KANAL C1
DAUER EIN
DAUER AUS
HAND EIN
TIMER
u
FERIEN
ZUFALL
SONDERPRO-
GRAMM
ENDE
Kein Netz
