Thor F-M1SDI-3G-TX/RX Bedienungsanleitung
Thor
Audio/Video-Konverter
F-M1SDI-3G-TX/RX
Lies die bedienungsanleitung für Thor F-M1SDI-3G-TX/RX (4 Seiten) kostenlos online; sie gehört zur Kategorie Audio/Video-Konverter. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 4.4 Sterne aus 2 Bewertungen. Hast du eine Frage zu Thor F-M1SDI-3G-TX/RX oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/4

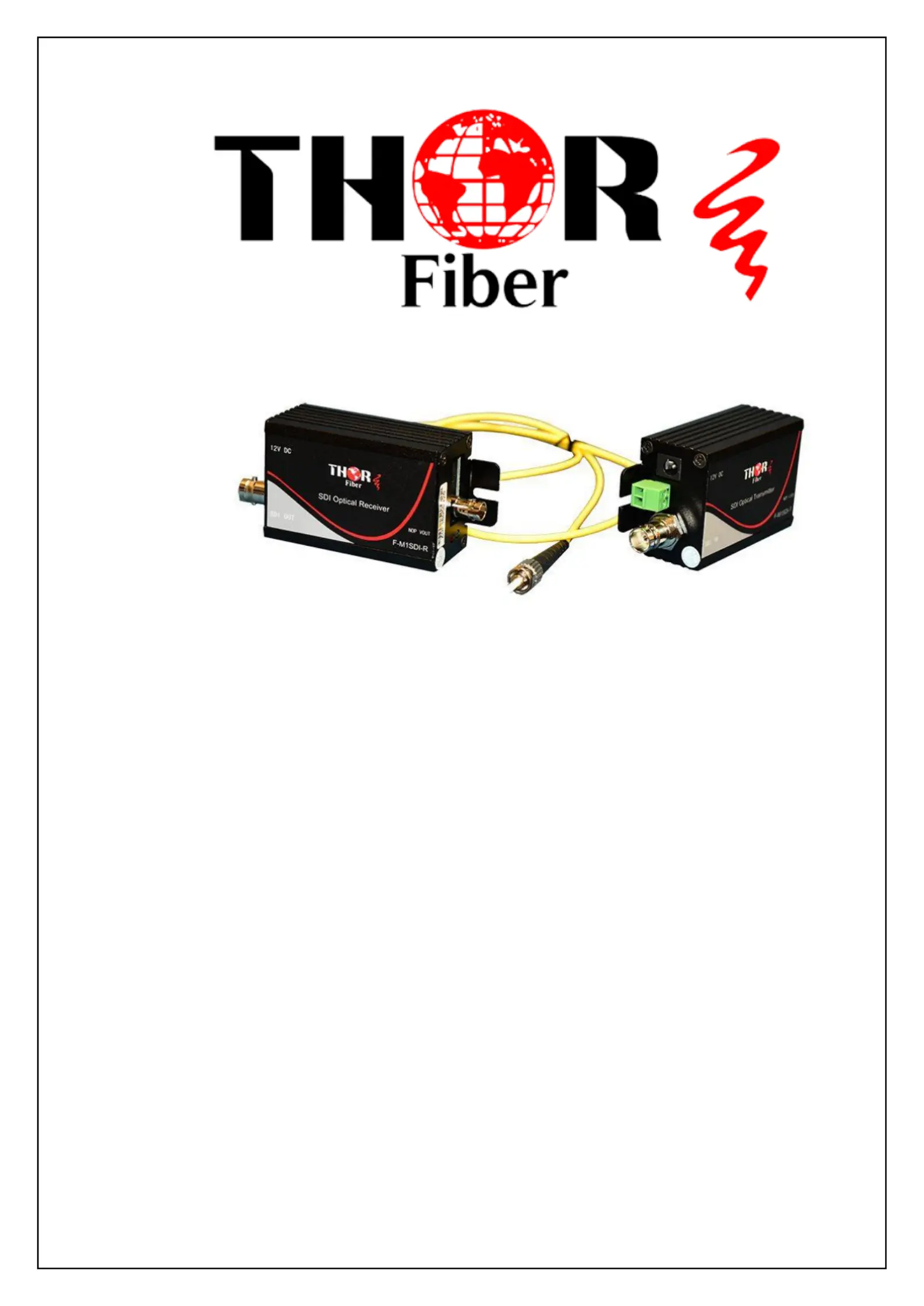

F-M1SDI- -TxRx3G
3G- Fiber LinkSDI
with RS485
User Manual
2017
1 F-M1SDI- -TxRx 3G
Thor Fiber 2017 Tel: (800 521-8467 Email: ) sales@thorfiber.com http://www.thorbroadcast.com
Table of Contents
1INTRODUCTION ................................................................................................................................... 2
1.1 VERVIEWO ....................................................................................................................................... 2
1.2 EATURESF ....................................................................................................................................... 2
1.3 YPICAL PPLICATIONT A ...................................................................................................................... 2
2 PANEL DESCRIPTION ........................................................................................................................ 3
2.1 RONT ANELF P .................................................................................................................................. 3
2.2 EAR ANELR P .................................................................................................................................... 3
3 TECHNICAL SPECIFICATIONS .......................................................................................................... 4
4 F-M1SDI- -TxRx 3G
Thor Fiber 2017 Tel: (800 521-8467 Email: ) sales@thorfiber.com http://www.thorbroadcast.com
Interface
Description
POWER
12V DC power input
RS485
A
RS485 positive terminal
B
RS485 negative terminal
HD-SDI OUT
SD/HD -SDI video output/3G
3 Technical Specications
Table3- Technical Specification1
Item
Description
F-M1SDI-T optical interface
Wavelength(nm)
Tx1310FP
/Rx1550
Tx1310FP
/Rx1550
Tx1550DFB
/Rx1310
Tx1550DFB
/Rx1310
Tx1550DFB
/Rx1310
Transmission distance (Km)
10
20
40
60
80
launched power (dBm)
- -39~
- -16~
- -27~
-5~0
-2~+3
Connector
FC
FC
FC
FC
FC
Maximum receive sensitivity (dBm)
-32
-32
-33
-36
-37
F-M1SDI-R optical interface
Wavelength(nm)
Tx1550FP
/Rx1310
Tx1550FP
/Rx1310
Tx1310FP
/Rx1550
Tx1310FP
/Rx1550
Tx1310FP
/Rx1550
Transmission distance (Km)
10
20
40
60
80
launched power (dBm)
- -714~
- -714~
- -38~
-5~0
0~+5
Connector
FC
FC
FC
FC
FC
Maximum receive sensitivity (dBm)
-21
-21
-24
-24
-26
SDI Interface
Connector
BNC
Bit rate
2.97Gb/s,1.485Gb/s and 270Mb/s auto adaptive
Impedance
75Ω
Return loss
>15dB
level
800mVp-p±10%
Rise and fall time -SDI（HD ）
≤270ps
Rise and fall time -SDI（SD ）
≤1.50ns
SD-SDI Alignment jitter (1KHz)
≤0.2UI
SD-SDI Timing jitter (10Hz)
≤0.2UI
HD-SDI Alignment jitter (100KHz)
≤0.2UI
Standard
Comply to SMPTE 424M 3G-SDI SMPTE-292M -, HD
SDI and SMPTE-259M SD-SDI standard
RS485 Interface
Connector
PHOENIX connector
Produktspezifikationen
| Marke: | Thor |
| Kategorie: | Audio/Video-Konverter |
| Modell: | F-M1SDI-3G-TX/RX |
