Seite 1/4
H- - SDI PG
SD -SDI SIGNAL GENERATORHD 3G
USER MANUAL
User Handbook
1
https://thorbroadcast.com/ 800-521-8467 sales@thorber.com
1. Overview
H-SDI- is a SD/HD 3G SDI signal generator that sends standard color bar and moving ring test PG
patterns in SD/ /3G-SDI format at the 2970Mb/s, 1485Mb/s or 270Mb/s speed rate, also, the sine HD
wave audio signal is embedded. H-SDI- is designed as packet, portable instrument, and can be PG
widely used for eld TV broadcast, high denition video conference and high denition video
surveillance applications.
2. Features
Supports 2970Mb/s, 1485Mb/s and 270Mb/s bit rate, complying with SMPTE-424 3G-SDI,
SMPTE-292 HD-SDI and SMPTE-259 SD-SDI.
PAL and NTSC switching available on the panel .
Various video formats can be selected by setting the bit switch on the panel.
Supports 1080P@59.94/29.97, 1080I@59.94, 720P@59.94, 525I@59.94 for NTSC.
Supports 1080P@60/30, 1080I@60,720P@60, 625I@50 for PAL.
Integrates sine wave of 1KHz generator for test.
Supports SDI output format indication.
12V DC power supply, 1.5W±10% consumption.
Dimension: 93.2mm×46.2mm×29.6mm

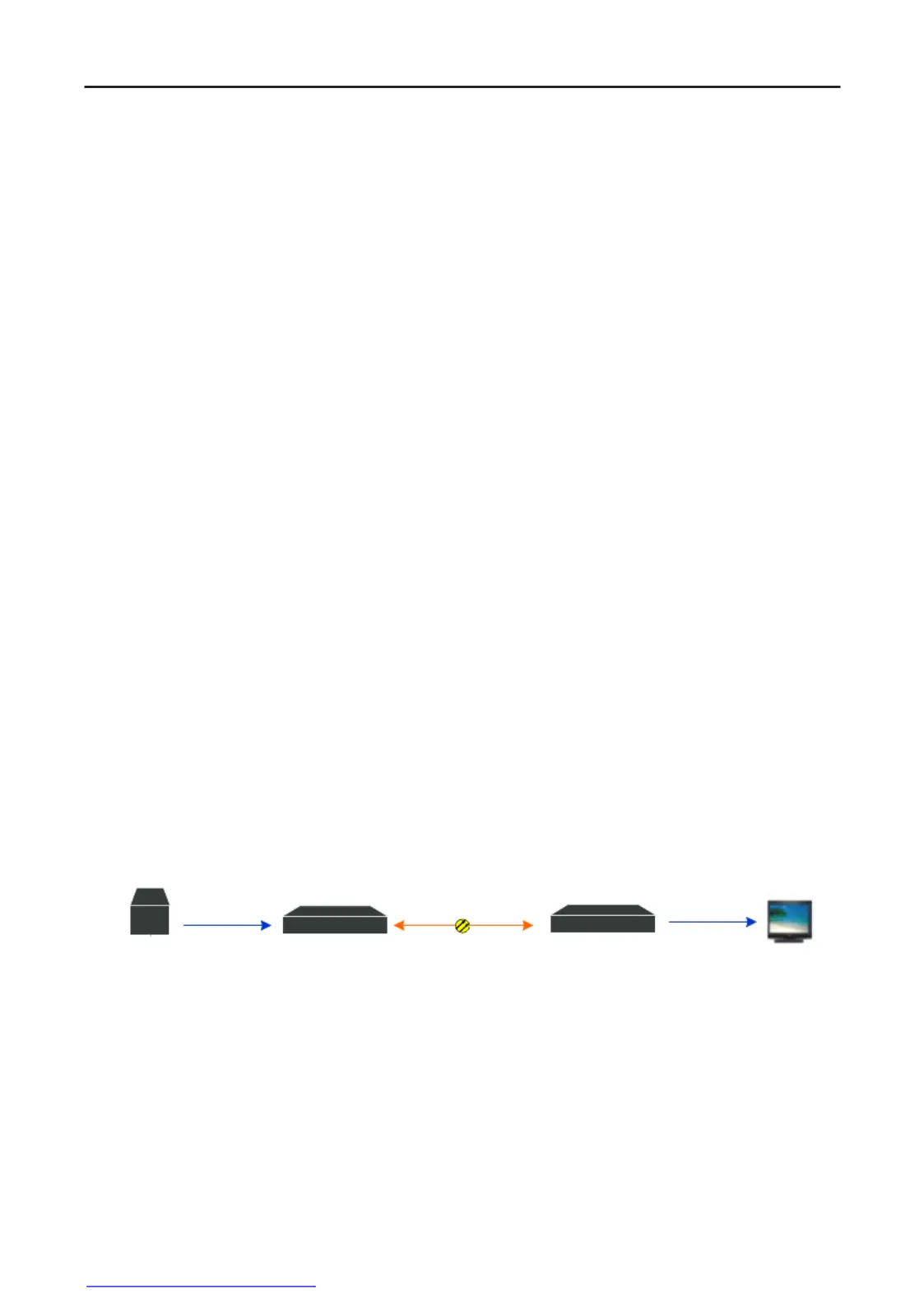

3. Application
Transmitter
3G/HD/SD-SDI
Pattern Generater
Receiver
3G/HD/SD-SDI
RT-SDI-T
Fig: Typical Application
User Handbook
2
https://thorbroadcast.com/ 800-521-8467 sales@thorber.com

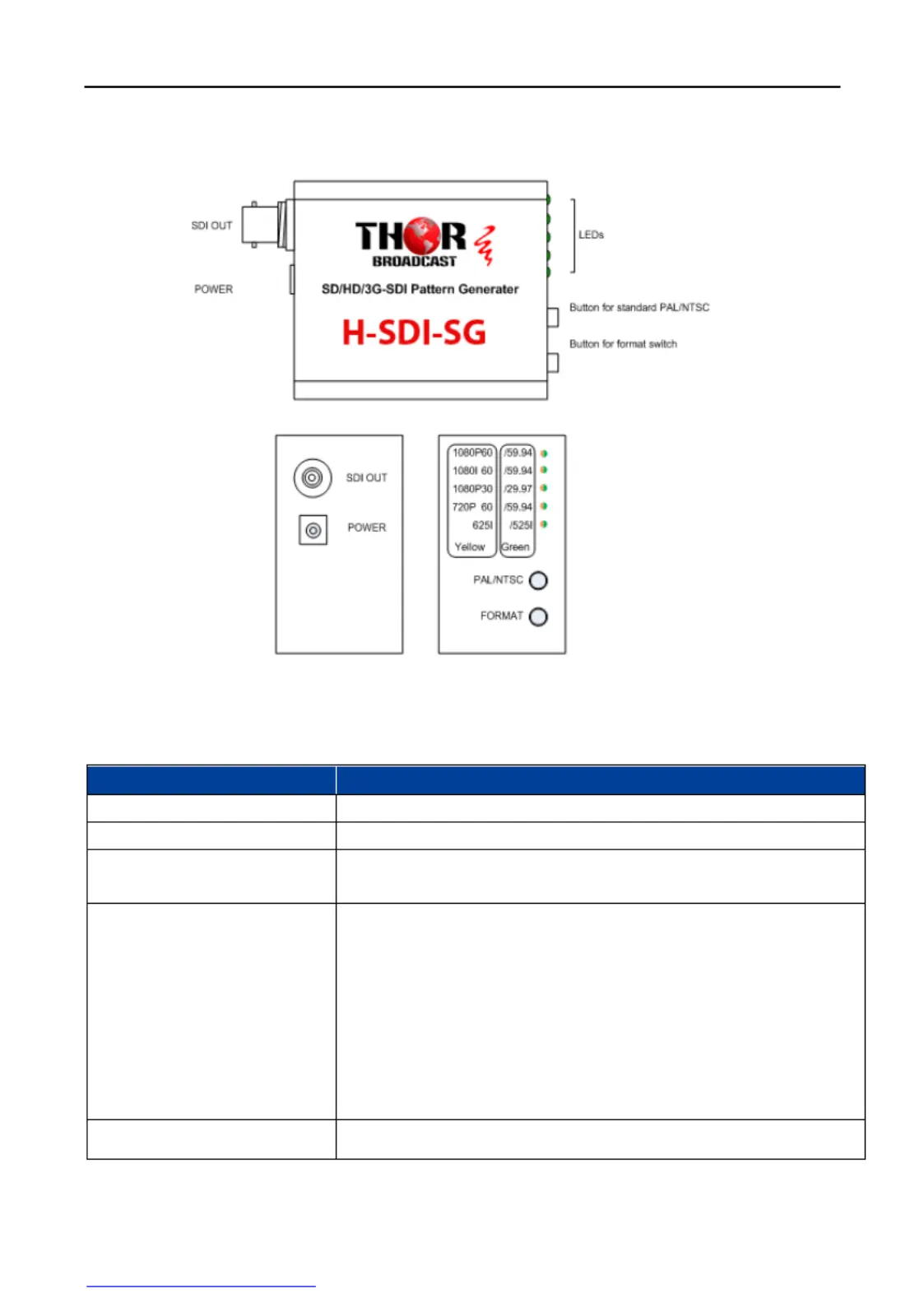

4. Panel Description
图4- View of Panel 1
Table 4-1 Description on Interfaces and Indicators
Term
Description
SDI OUT
SD/HD/3G-SDIvideo output
POWER
12V DC input
PAL/NTSC Button
System will be changed between PAL and NTSC by pressing the
button.
Format Button
Pressing the button step by step, the video formats will be changed in
sequence as bellow:
For NTSC,
1080P@59.94 1080I@59.94 → → 1080P@29.97 →
720P@59.94 → 525I@59.94,
then, go to 1080P@59.94 again.
For PAL:
1080P@60 1080I@60 → → 1080P@30 720P@60 → →
625I@50,
then, go to 1080P@60 again.
LED
SDI format indication.
Green for NTSC and yellow for PAL.
